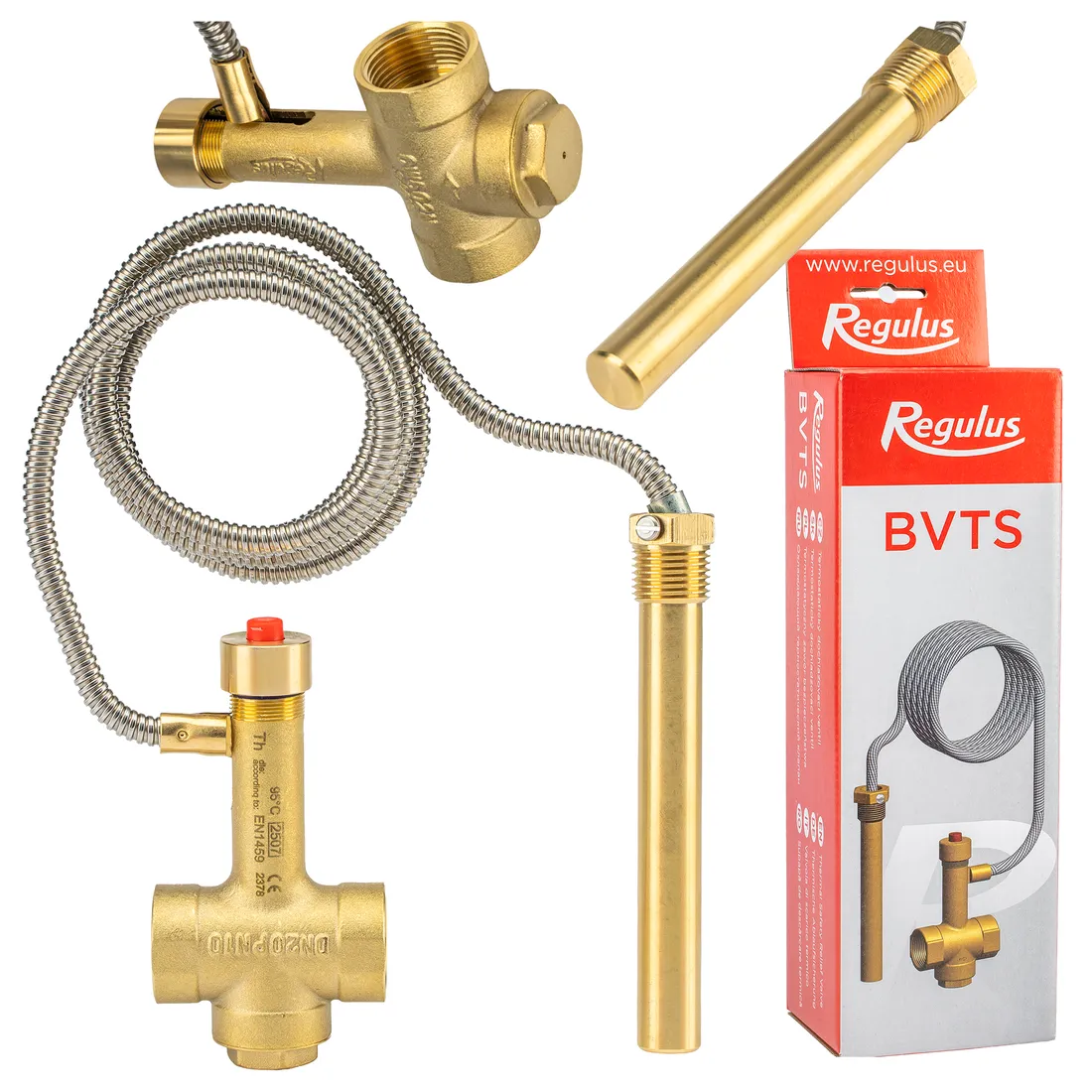

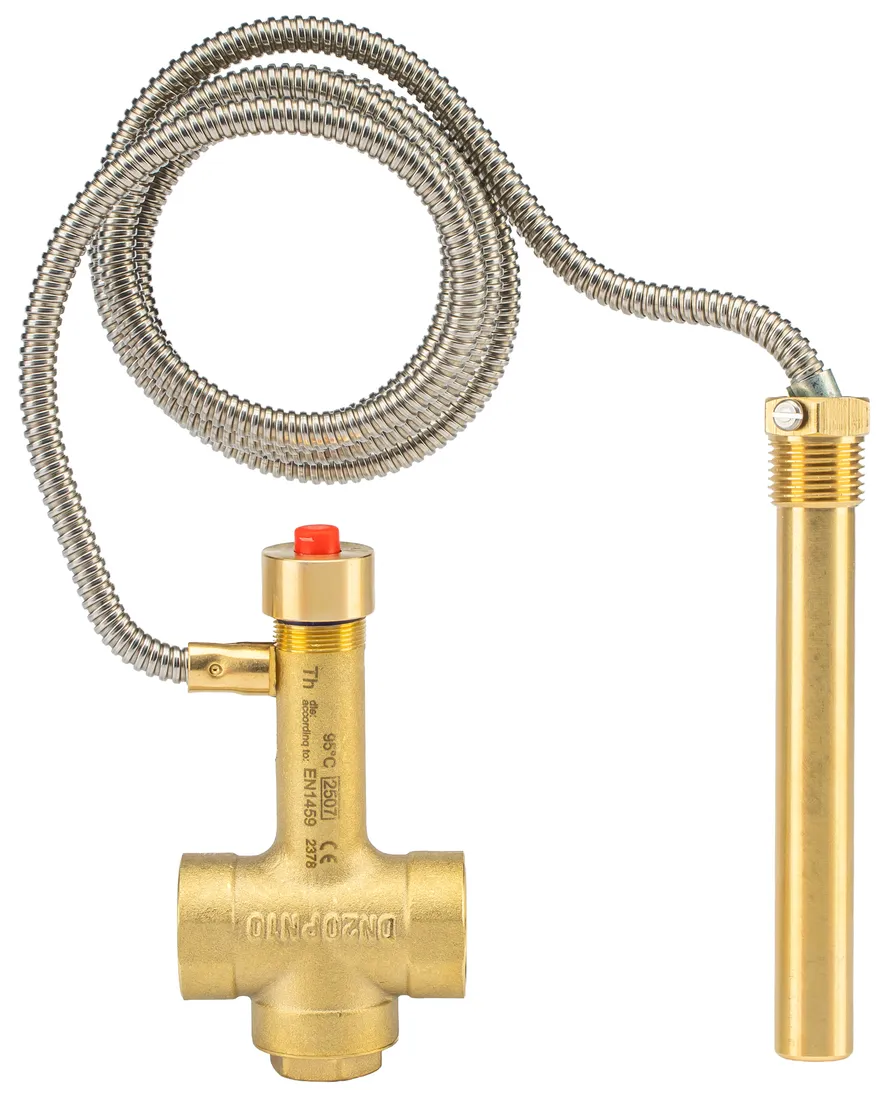

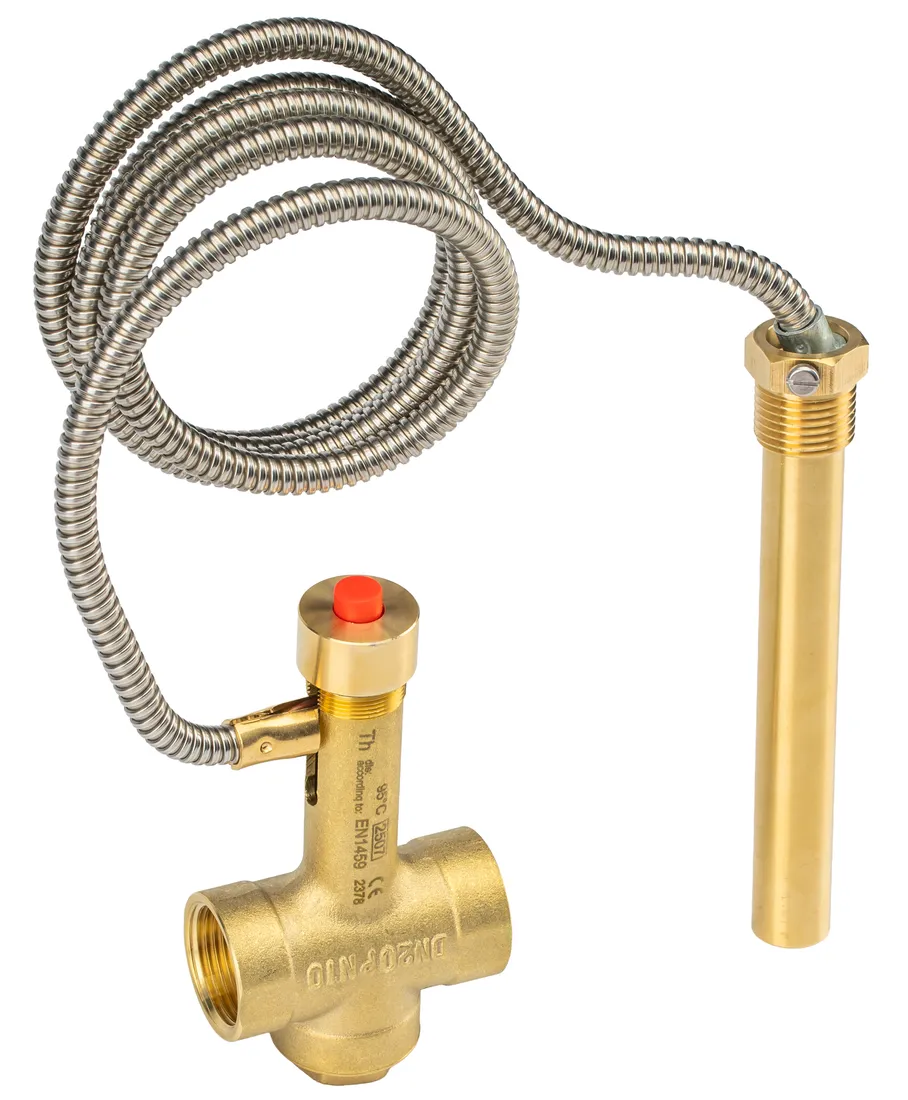

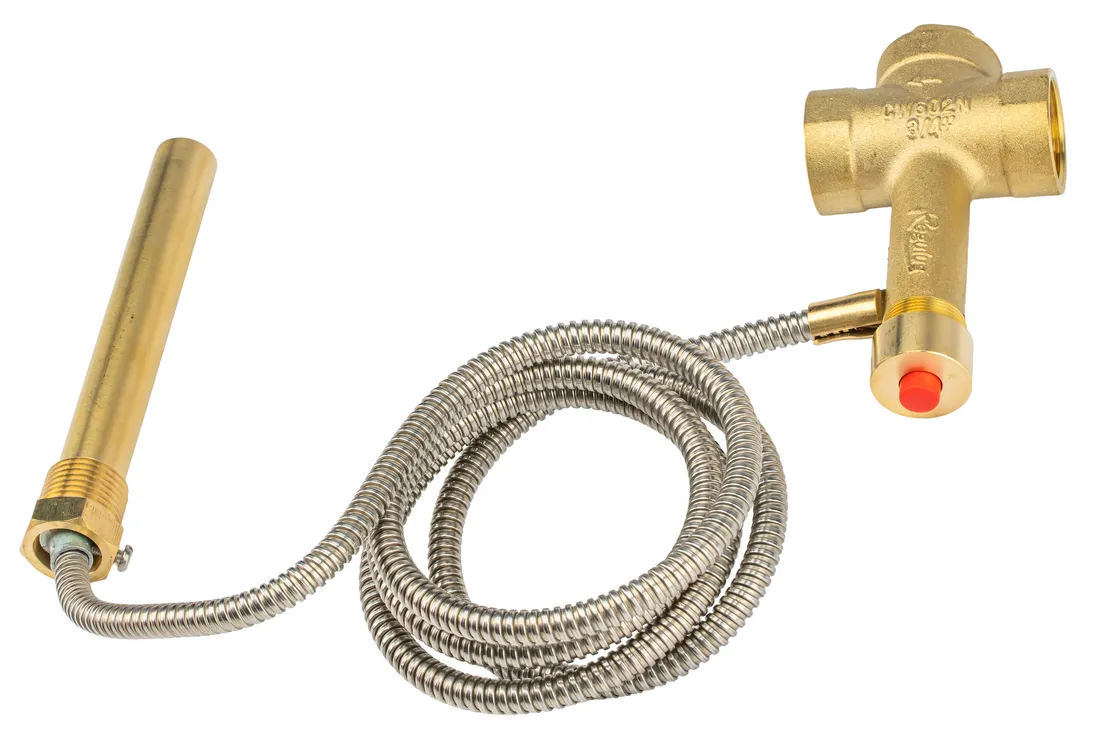

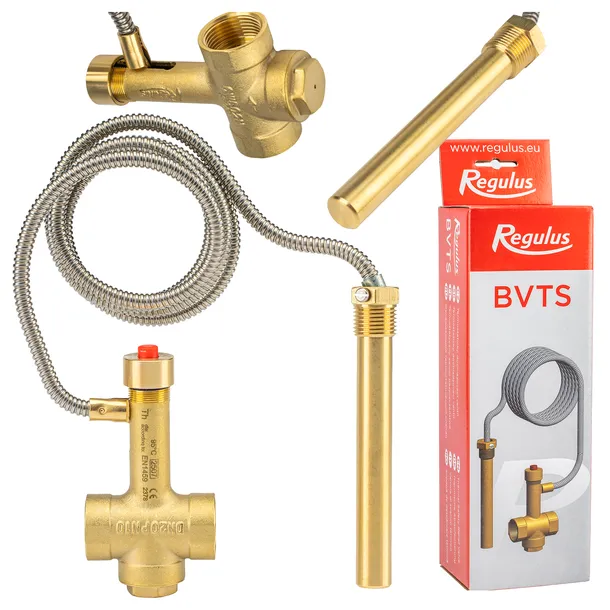

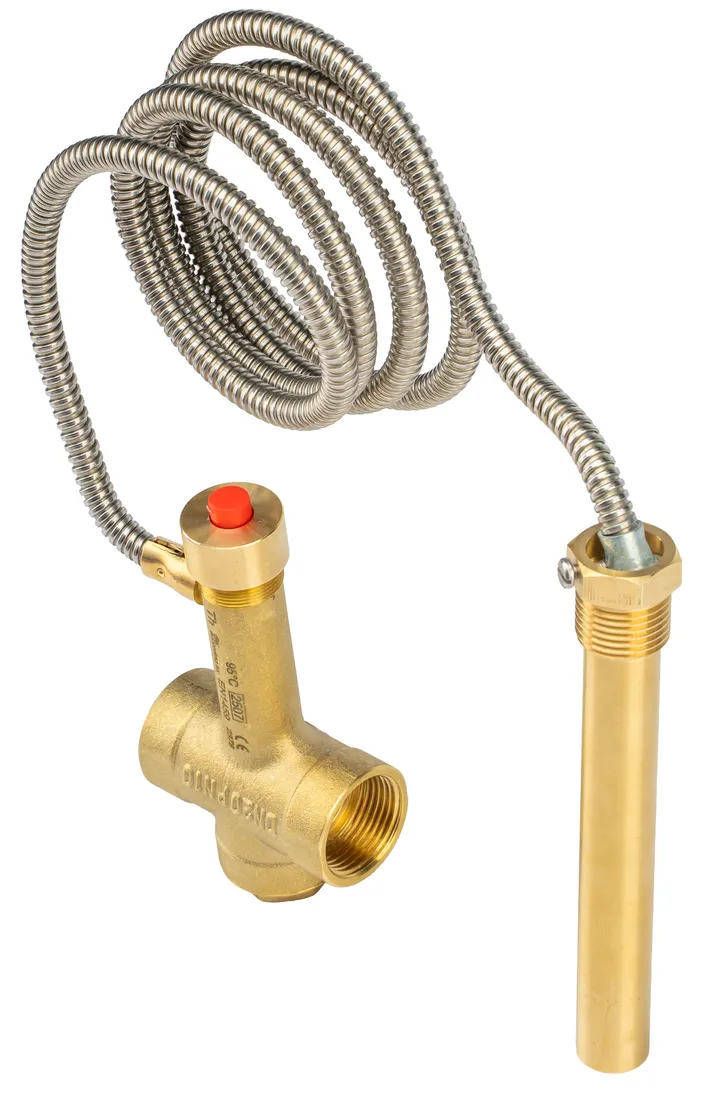

DEFRO ZAWÓR DO STRAŻAKA 1 BVTS

ZAWÓR SCHŁADZAJĄCY DO STRAŻAKA KOTŁA PIECA CO Z KAPILARĄ GW 3/4" CALA BVTS REGULUS

⏺ Zawór termostatyczny BVTS ma zastosowanie w instalacjach grzewczych jako zabezpieczenie dla kominków oraz kotłów na paliwo stałe.

⏺ Zawór zapobiega przegrzaniu kotła poprzez zrzut wody z podgrzewacza lub wężownicy kondensacyjnej.

⏺ BVTS zabezpiecza również przed cofaniem płomienia do podajnika paliwa stałego poprzez zalanie paliwa w sytuacji nadmiernego wzrostu temperatury.

⏺ BVTS jest zaworem samoczynnym, tzn. działa bez zasilania w energię elektryczną czy sprężone powietrze.

⚠️ Nie poddawać bezpośredniemu działaniu ognia. Niestosowanie się do zalecenia grozi uszkodzeniem zaworu i utratą gwarancji.

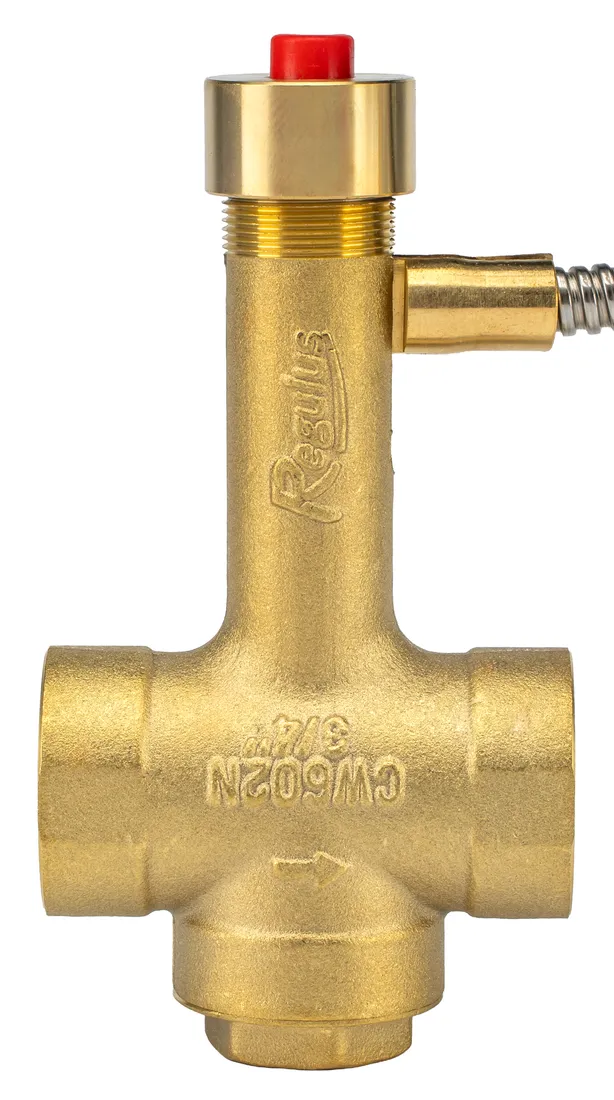

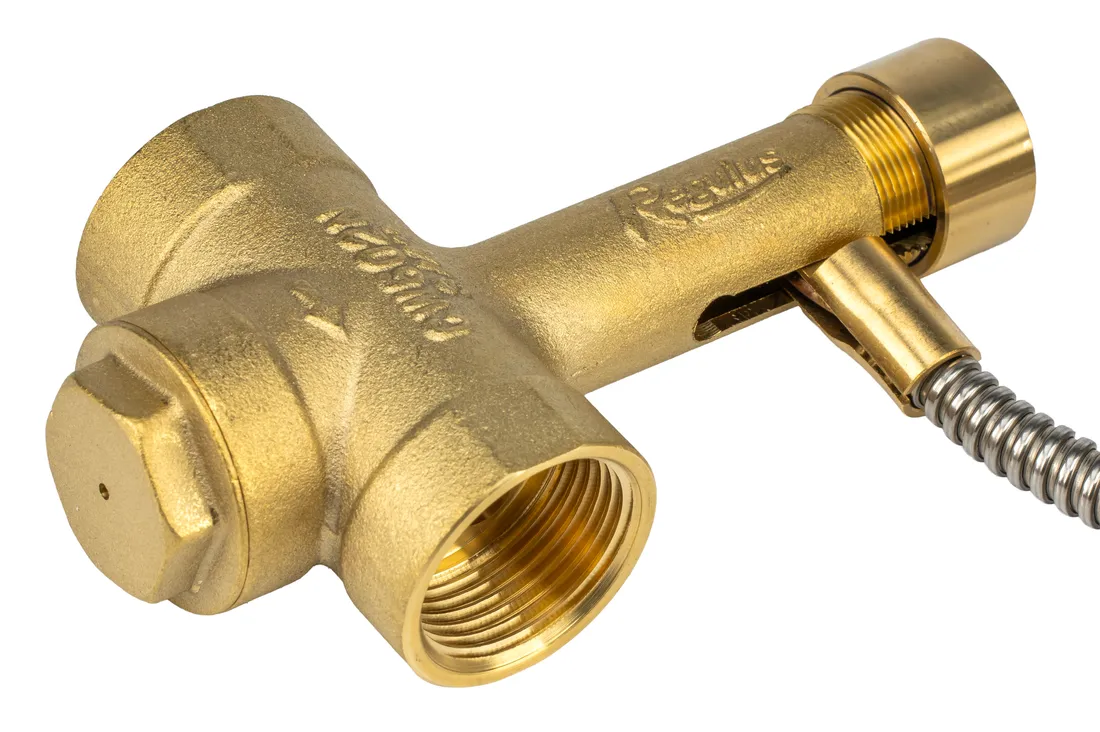

⏺ Zawór termostatyczny BVTS jest aktywowany przez wzrost temperatury. Zawór składa się z dwóch trwale zintegrowanych elementów:

➡️ zaworu obciążonego sprężyną

➡️ hermetycznie szczelnego elementu termostatycznego z mieszkiem, czujnikiem i wypełnieniem

⏺ Zawór jest wyregulowany, aby otworzyć się przy temperaturze czujnika 95ºC. Nastawa zaworu jest stała i nie może być zmieniona przez użytkownika. Gdy temperatura wokół czujnika wzrośnie, podgrzaniu ulegnie również napełnienie czujnika powodując wzrost ciśnienia. Ciśnienie to poprzez kapilarę jest przenoszone do mieszka i oddziałuje na zawór. Przy temperaturze czujnika 95ºC ciśnienie w mieszku staje się większe niż nacisk sprężyny zaworu, więc trzpień unosi się otwierając zawór.

❇️ Zalety:

✅ Nie wymaga zasilania – zawór samoczynny

✅ Otwiera się wraz ze wzrostem temperatury czujnika

✅ Może być instalowany na wlocie lub wylocie z kotła

✅ Może być instalowany w każdym położeniu

✅ Mosiądz i inne materiały w kontakcie z wodą odpowiednie do kontaktu z wodą pitną

✅ Element termostatyczny trwale zintegrowany z korpusem zaworu, aby wyeliminować ryzyko przesunięcia nastawy

✅ Podwójny czujnik aby zapewnić niezawodne działanie

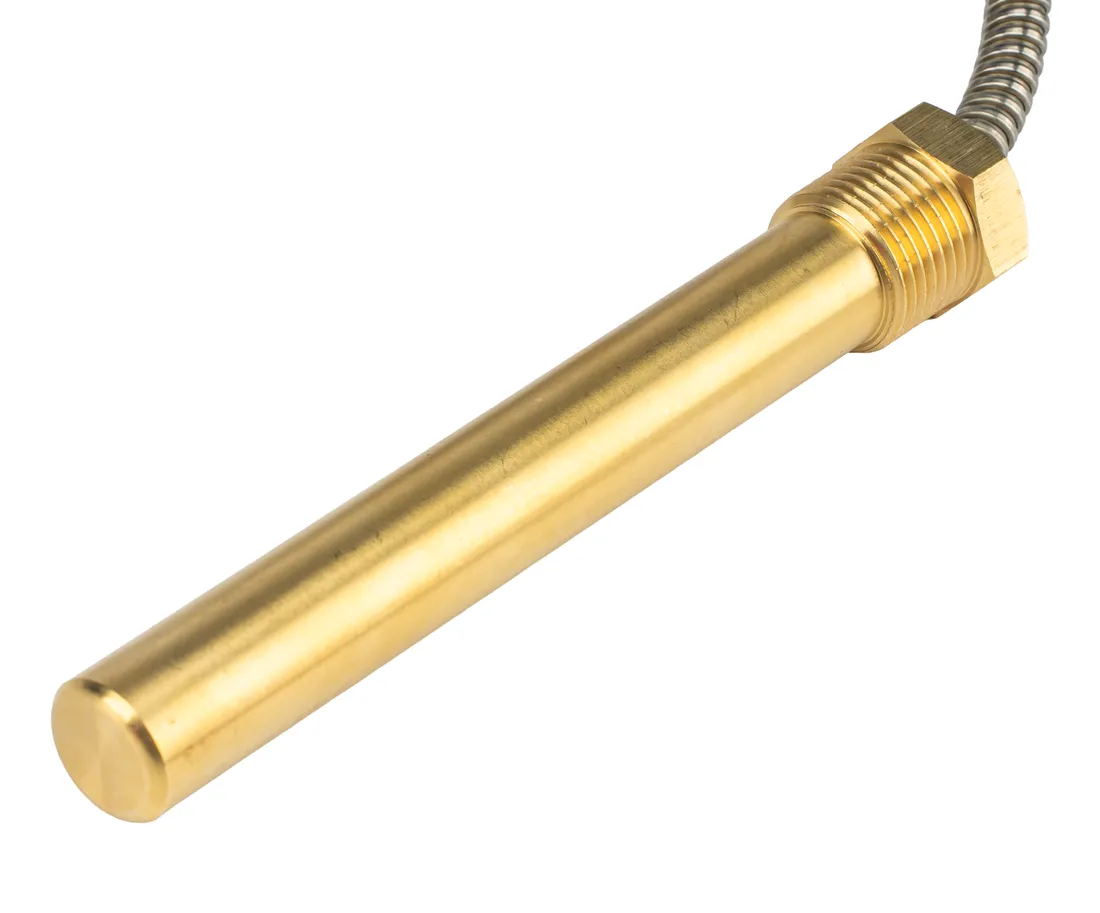

✅ Kapilara zabezpieczona przed załamaniem poprzez stalową osłonę

✅ Oszczędzające przestrzeń kompaktowe rozwiązanie

⚠️ Zaworu nie wolno poddawać bezpośredniemu działaniu ognia.

⚠️ Niestosowanie się do zalecenia grozi uszkodzeniem zaworu i utratą gwarancji

❇️ Dane techniczne:

⚙️ Medium: woda

⚙️ Maks. ciśnienie robocze: 10 bar

⚙️ Temperatura otoczenia: 0 do 125 ˚C

⚙️ Temperatura wody: 5 do 110˚C

⚙️ Temperatura otwarcia: 95˚C (stała)

⚙️ Histereza: 6ºC

⚙️ Przepływ: 2.4 m3/h przy ciśnieniu wody min. 1 bar

⚙️ Przyłącze: G ¾ , ISO 228

⚙️ Długość kapilary: 1.3 m

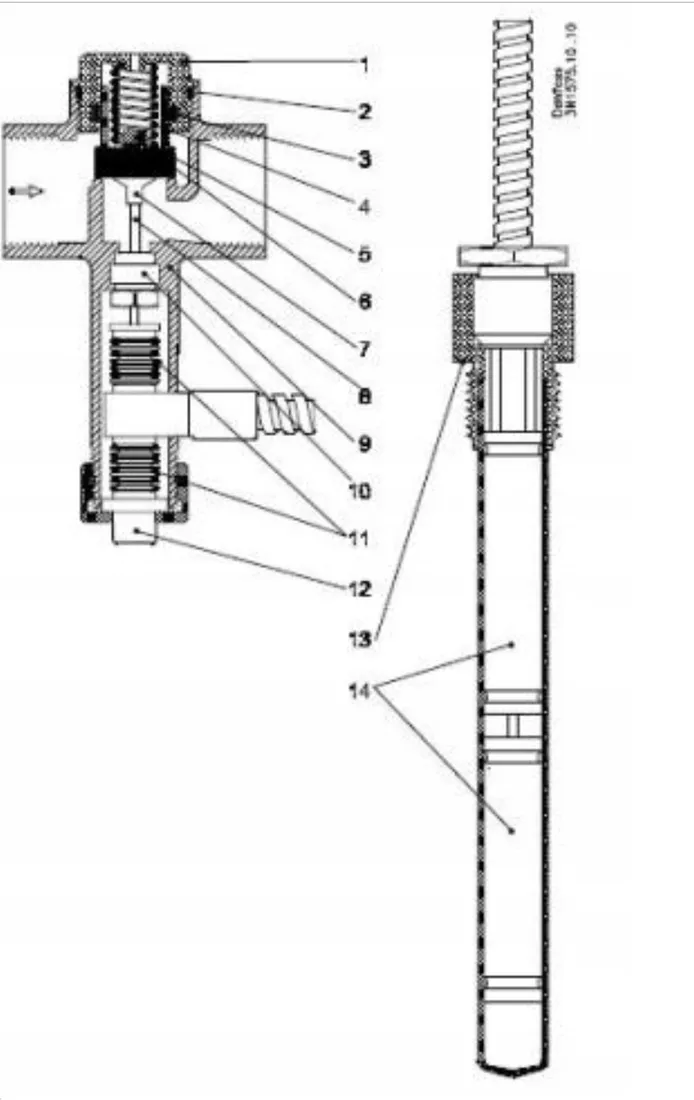

LEGENDA

1. Gwintowany korek
2. O-ring 24
3. O-ring 15
4. Sprężyna
5. Tłoczek
6. Uszczelka
7. Mocowanie Uszczelki
8. Trzpień
9. Korpus zaworu
10. Dławnica
11. Mieszki
12. Przycisk testowy
13. Kieszeń czujnika
14. Czujniki
