PRZETWORNICA STEP-DOWN LM2596 1.5 - 35V DC 3A REGULATOR STEP DOWN LCD

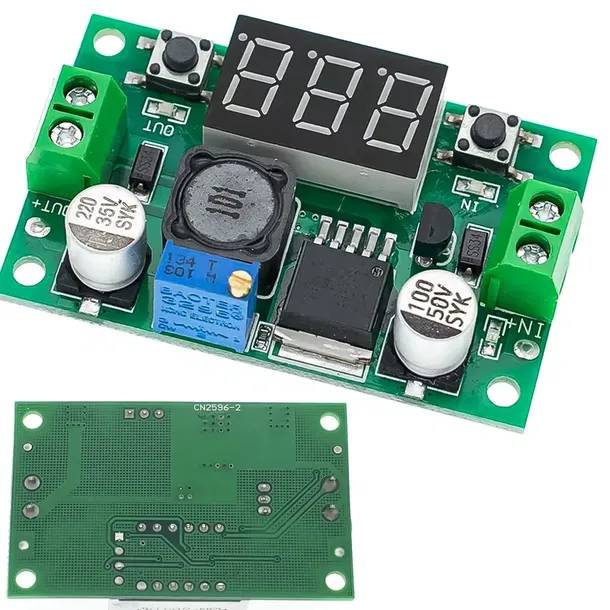

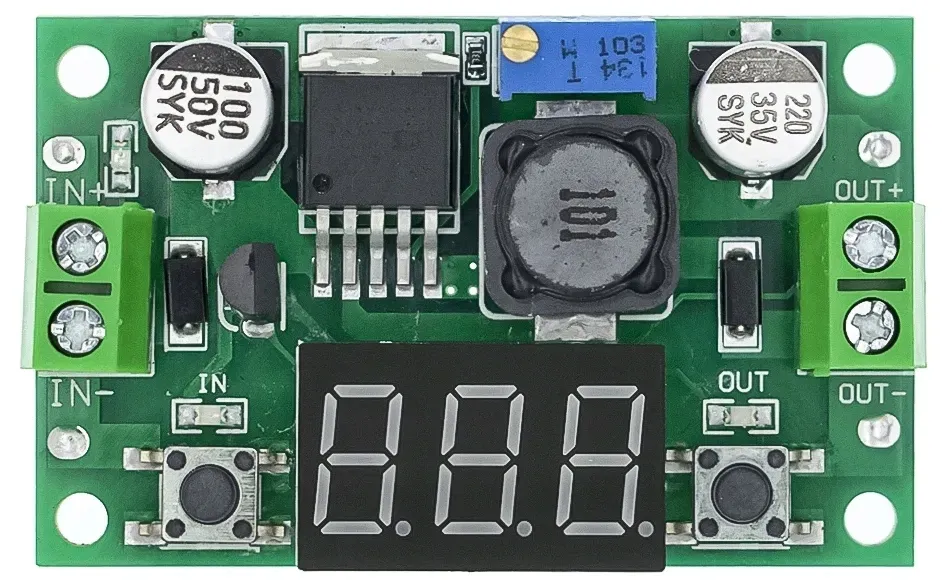

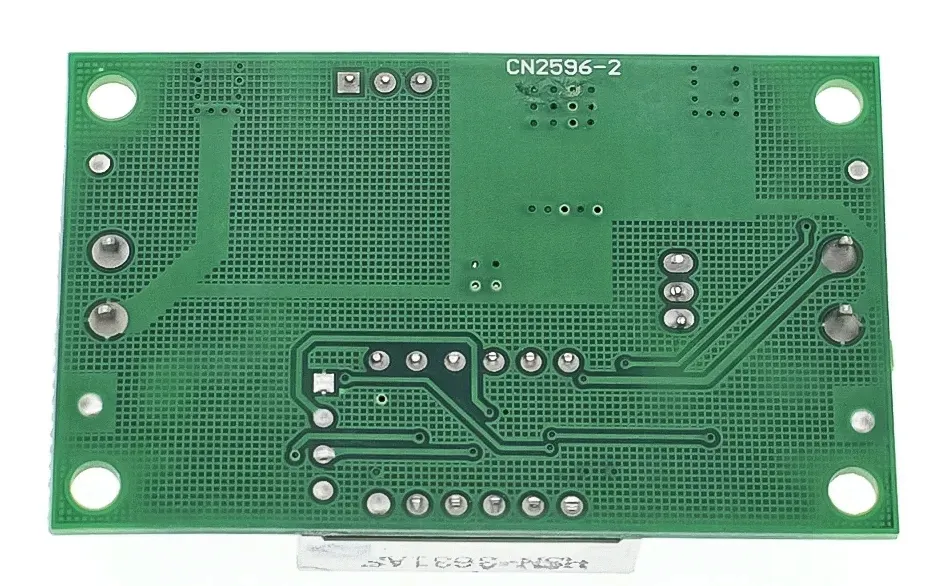

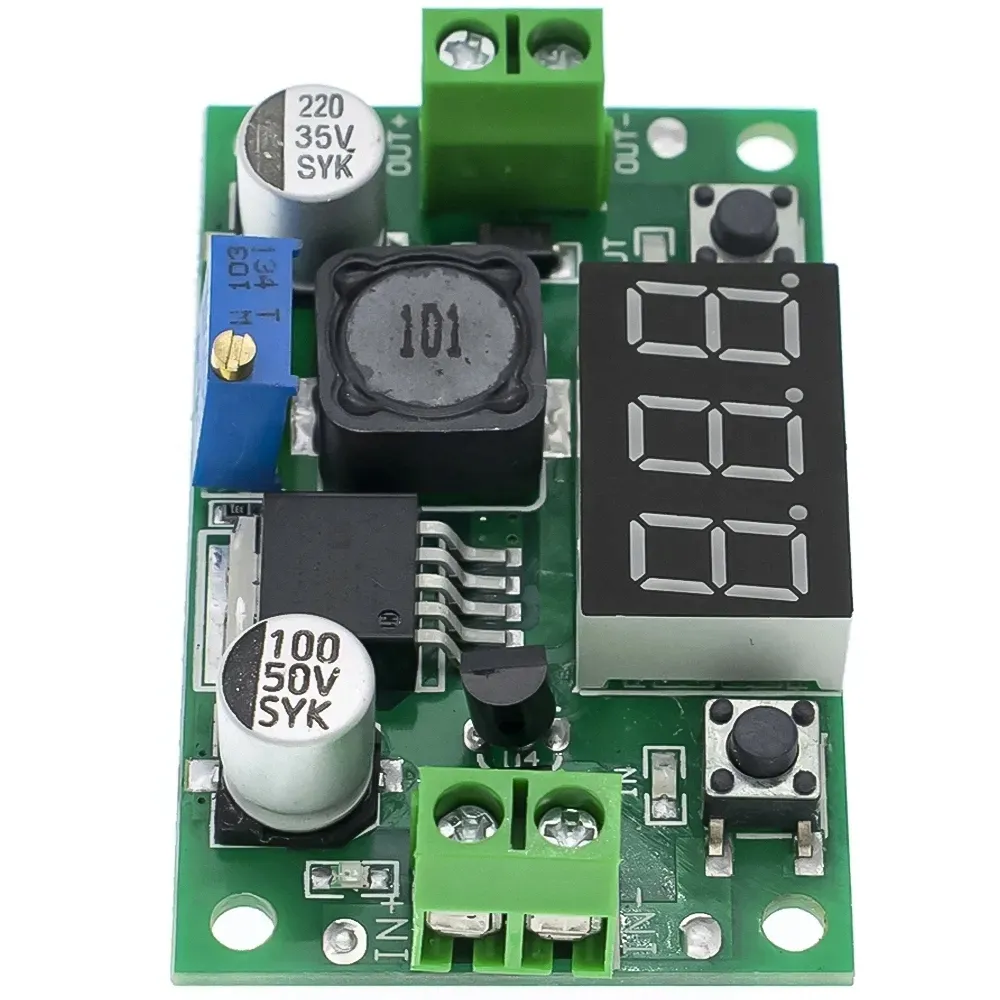

PRZETWORNICA STEP-DOWN LM2596 1.5 - 35V DC 3A z VOLTOMIERZEM LCD

☑️ Zastosowanie:

✔️ Umożliwia zasilanie układów niższym napięciem niż dostępne w źródle – np. z akumulatorów.

✔️ Moduł wyposażony jest w wbudowany wyświetlacz, który umożliwia odczyt napięcia wejściowego oraz wyjściowego – przełączanie wartości odbywa się za pomocą przycisku.

✔️ Oparta na układzie LM2596 pracującym w trybie impulsowym – zapewnia wysoką sprawność i niskie straty energii.

✔️ Uniwersalna konstrukcja – idealna zarówno do prostych projektów, jak i zaawansowanych aplikacji opartych na Arduino i innych mikrokontrolerach.

☑️ Specyfikacja

• Napięcie wejściowe: 4,5 V – 40 V
• Napięcie wyjściowe (regulowane): 1,5 V – 35 V
• Maksymalny prąd wyjściowy:

  – do 2 A(bez radiatora)

  – do 3 A (z odpowiednim chłodzeniem)

• Maksymalna moc:

  – 10 W (bez radiatora)

  – 15 W (z radiatorem)

• Częstotliwość pracy: 150 kHz
• Sprawność maksymalna: do 92 %
• Tętnienia napięcia wyjściowego: ≤ 30 mV
• Wymiary modułu: 43 × 20 × 14 mm (dł. × szer. × wys.)

☑️ Funkcjonalność:

✔️ Zakres napięcia wejściowego: od 4,5 V do 40 V.

✔️ Regulowane napięcie wyjściowe: od 1,5 V do 35 V (zachowując różnicę min. 3 V względem napięcia wejściowego).

✔️ Wieloobrotowy potencjometr pozwala na precyzyjną i płynną regulację napięcia wyjściowego.

✔️ Ustawione napięcie wyjściowe pozostaje stabilne – nie zmienia się mimo wahań napięcia wejściowego.

Ważne uwagi dotyczące użytkowania:

• Nieprawidłowe podłączenie polaryzacji zasilania może spowodować trwałe uszkodzenie przetwornicy.
• Urządzenie przeznaczone jest dla doświadczonych użytkowników. Wymagana jest podstawowa znajomość elektroniki oraz umiejętność lutowania.
• Producent ani sprzedawca nie ponosi odpowiedzialności za szkody wynikające z błędnego montażu lub niewłaściwie wykonanych instalacji elektrycznych.
• Przed podłączeniem odbiornika należy sprawdzić napięcie wyjściowe i ustawić właściwą wartość za pomocą potencjometru.
