Rozdzielacz Astibi 3 obwodów

ROZDZIELACZ 3 OBWODY DO OGRZEWANIA PODŁOGOWEGO Z ZESTAWEM MIESZAJĄCYM Z ENERGOOSZCZĘDNĄ POMPĄ IBO 25-60 130 AMG z obsługą sygnału PWM

UWAGA ! NOWA PROMOCYJNA CENA !

NOWOŚĆ NA RYNKU

W rozdzielaczu zamontowany jest zawór ATM 561 o zwiększonym przepływie Kvs 2,5 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór termostatyczny o przepływie 1,6 m3/h.

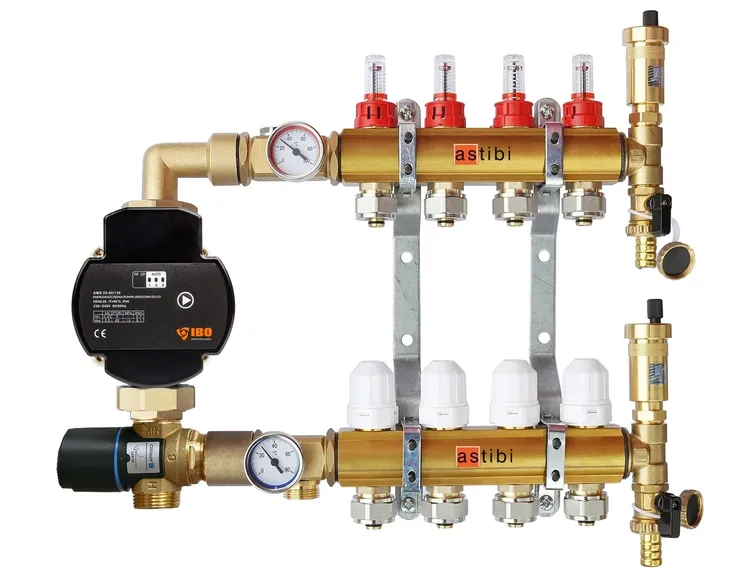

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach.

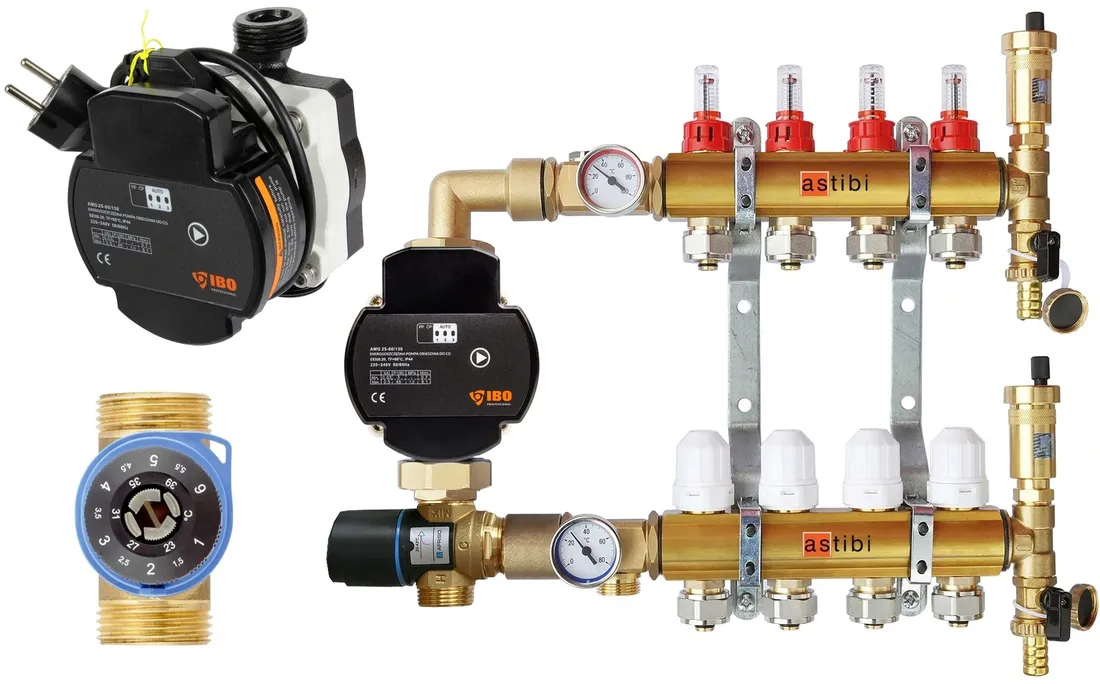

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

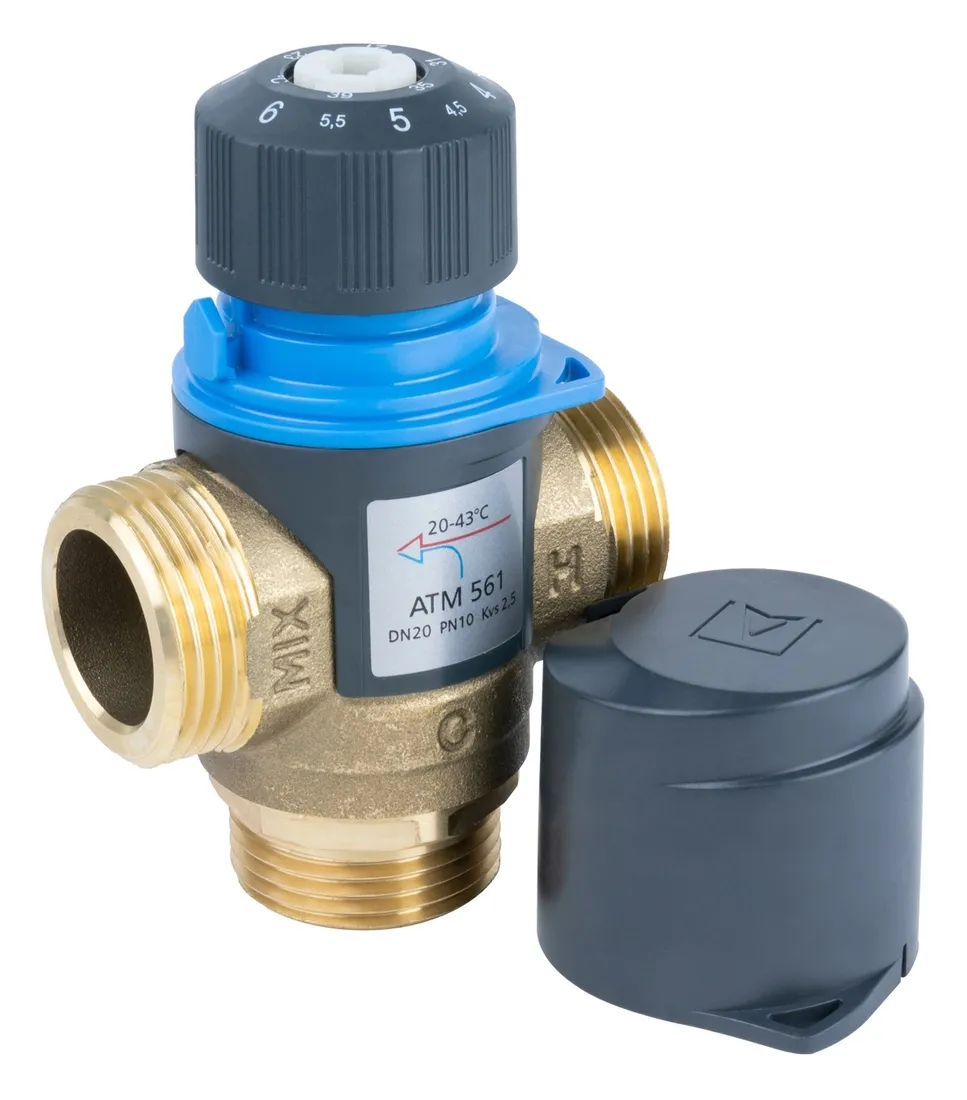

• zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 561 20÷43°C, Kvs 2,5 m3/h
• termometr tarczowy - 2 szt.
• pompa elektroniczna energooszczędna IBO 25-60 130 AMG PWM z kablem zasilającym
• uszczelki

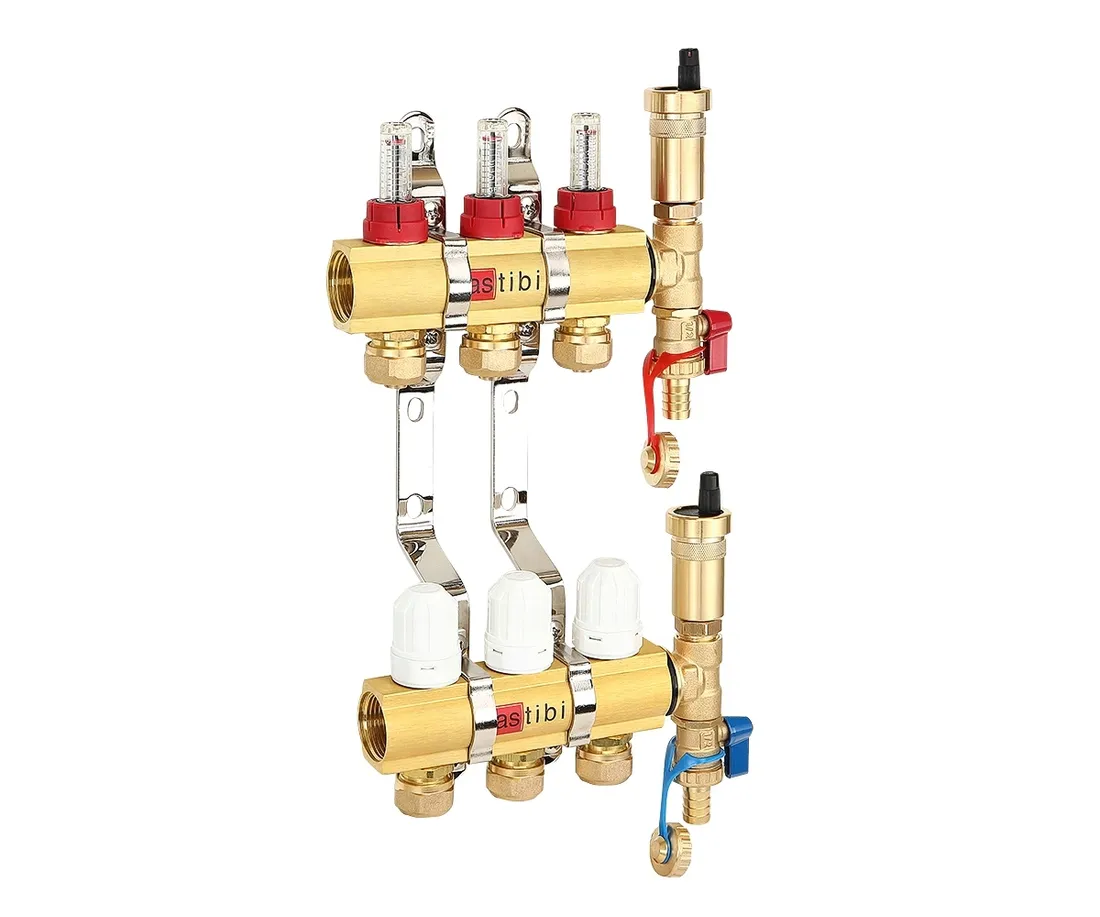

2) Belka górna ( MOSIĄDZ )

• przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna ( MOSIĄDZ )

• wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
• nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) Komplet uchwytów montażowych polerowanych o rozstawie 210 mm

Zasilanie gwint 1", powrót gwint 3/4".

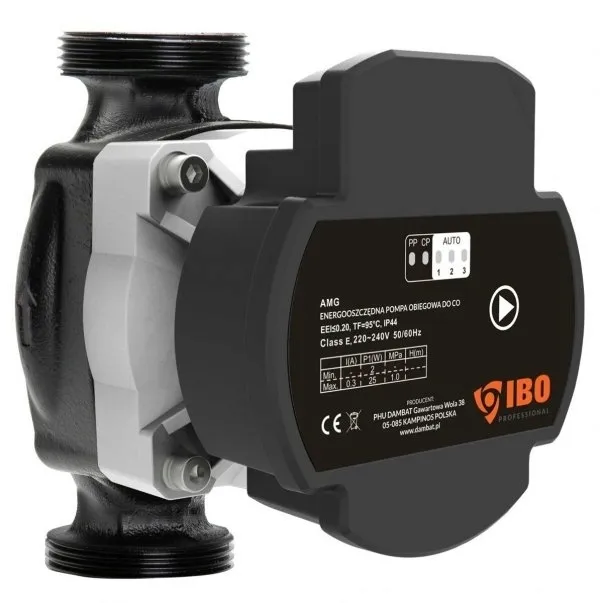

OPIS POMPY

• Silnik: jednofazowy z „mokrym” wirnikiem
• Napięcie zasilania: 230 V ~ 50 Hz
• Max ciśnienie robocze: 10 bar
• Temperatura medium: od 2ºC do 110ºC
• Temperatura otoczenia: max 40ºC
• Rodzaj ochrony: IP 44
• Przyłącze: GZ 6/4”
• Rozstaw króćców: 130 mm
• Pobór prądu: 3-45 W
• Wysokość podnoszenia: do 6 m

Zalety:

• Głównym zadaniem tej pompy jest wymuszanie obiegu w układach. Jednym z ich podzespołów jest procesor elektroniczny, który automatycznie steruje pracą pomp
• W połączeniu z przemiennikiem częstotliwości pozwala to na znaczną oszczędność zużywanej energii elektrycznej
• Jest uniwersalna- można ją użyć w ramach centralnego ogrzewania oraz w instalacjach solarnych
• Pompy są wyposażone w procesor, który daje możliwość wyboru jednego z 8 trybów pracy w zależności od potrzeb instalacji
• Pobór prądu wynosi od 1/10 do 1/3 w stosunku do pomp klasycznych

Tryby pracy pompy:

AUTO - automatyczne dostosowanie ciśnienia i wydajności pompy do zapotrzebowania instalacji. Tryb domyślnie zalecany do pracy z klasyczną instalacją ogrzewania grzejnikowego lub podłogowego.

CP1 - wysoka nastawa z charakterystyką stałego ciśnienia zalecany do pracy z instalacją ogrzewania podłogowego.

CP2 - niska nastawa z charakterystyką stałego ciśnienia zalecany do pracy z instalacją ogrzewania podłogowego.

PP1 - wysoka nastawa z charakterystyką zmiennego ciśnienia zalecany do pracy z instalacją c.o. jednorurową.

PP2 - niska nastawa z charakterystyką zmiennego ciśnienia zalecany do pracy z instalacją c.o. jednorurową.

I, II, III - tryby ręczne do ustawienia trzech prędkości obrotowych, punkt pracy będzie znajdował się odpowiednia na krzywych I, II, III.

Zastosowanie w obudowie pompy IBO AMG połączenia procesora oraz przemiennika częstotliwości PWM ułatwia sterowanie, które odbywa się w sposób automatyczny. Przedkłada się to na znaczne oszczędności energii elektrycznej względem standardowych rozwiązań.

W NASZYCH ROZDZIELACZACH WYKORZYSTUJEMY TYLKO MARKOWE AKCESORIA WYPRODUKOWANE W UE

Zestawy zapakowane są w oryginalne opakowania, dokładnie zabezpieczone przed uszkodzeniem.
