Rozdzielacz Astibi 7 obwodów

ROZDZIELACZ 7 OBWODÓW DO OGRZEWANIA PODŁOGOWEGO Z ZESTAWEM MIESZAJĄCYM Z ENERGOOSZCZĘDNĄ POMPĄ ASTIBI

NOWOŚĆ NA RYNKU

W rozdzielaczu zamontowany jest zawór ATM 561 o zwiększonym przepływie Kvs 2,5 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór termostatyczny o przepływie 1,6 m3/h.

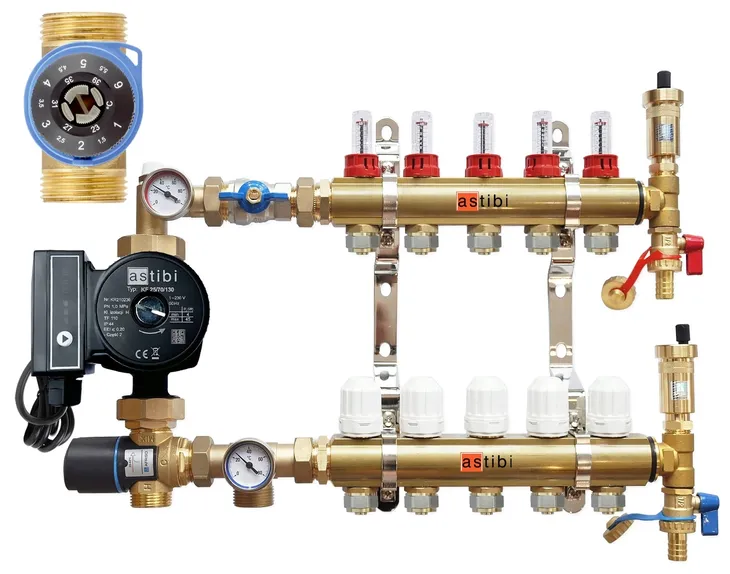

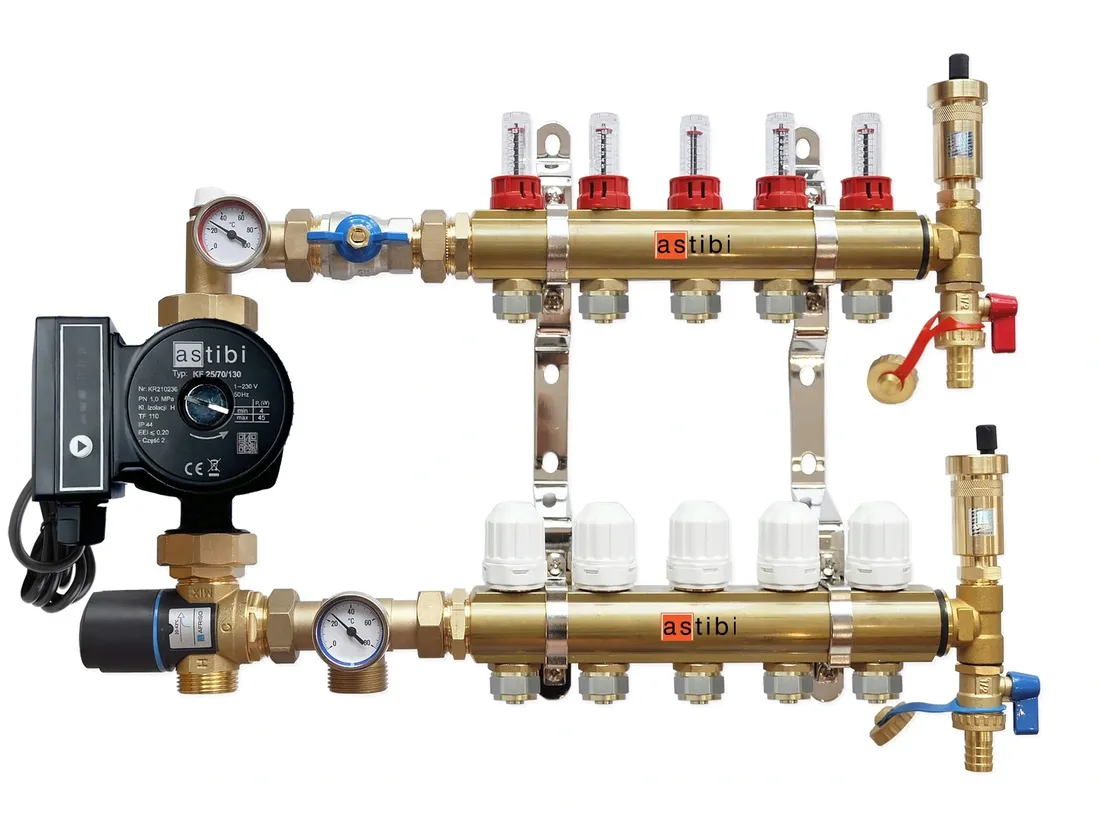

Zdjęcie podglądowe przedstawiające rozdzielacz o pięciu obwodach.

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

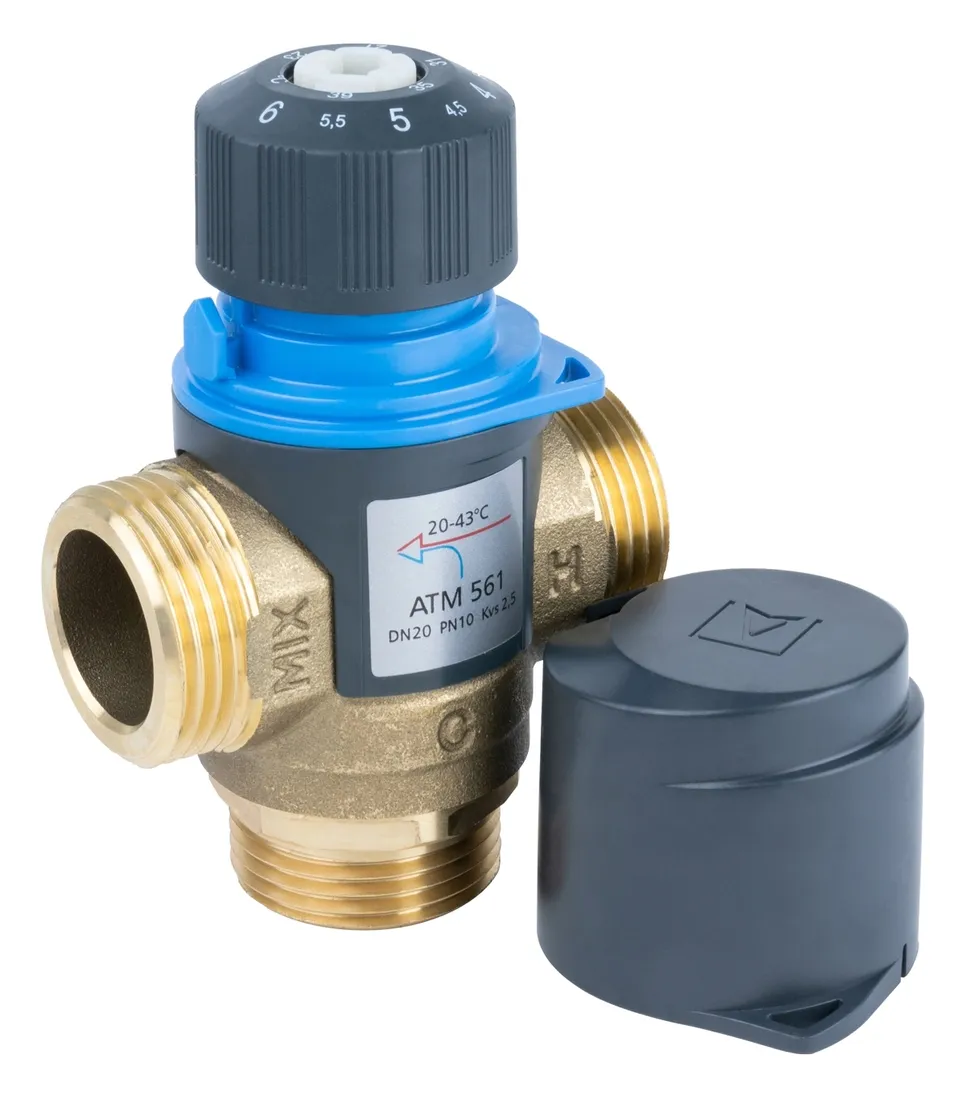

• zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 561 20÷43°C, Kvs 2,5 m3/h
• termometr tarczowy - 2 szt.
• wysokiej klasy pompa energooszczędna ASTIBI 25-60/130 z kablem zasilającym
• zawór kulowy ciężki
• nypel mosiężny 1" - 2 szt.
• odpowietrznik manualny
• uszczelki

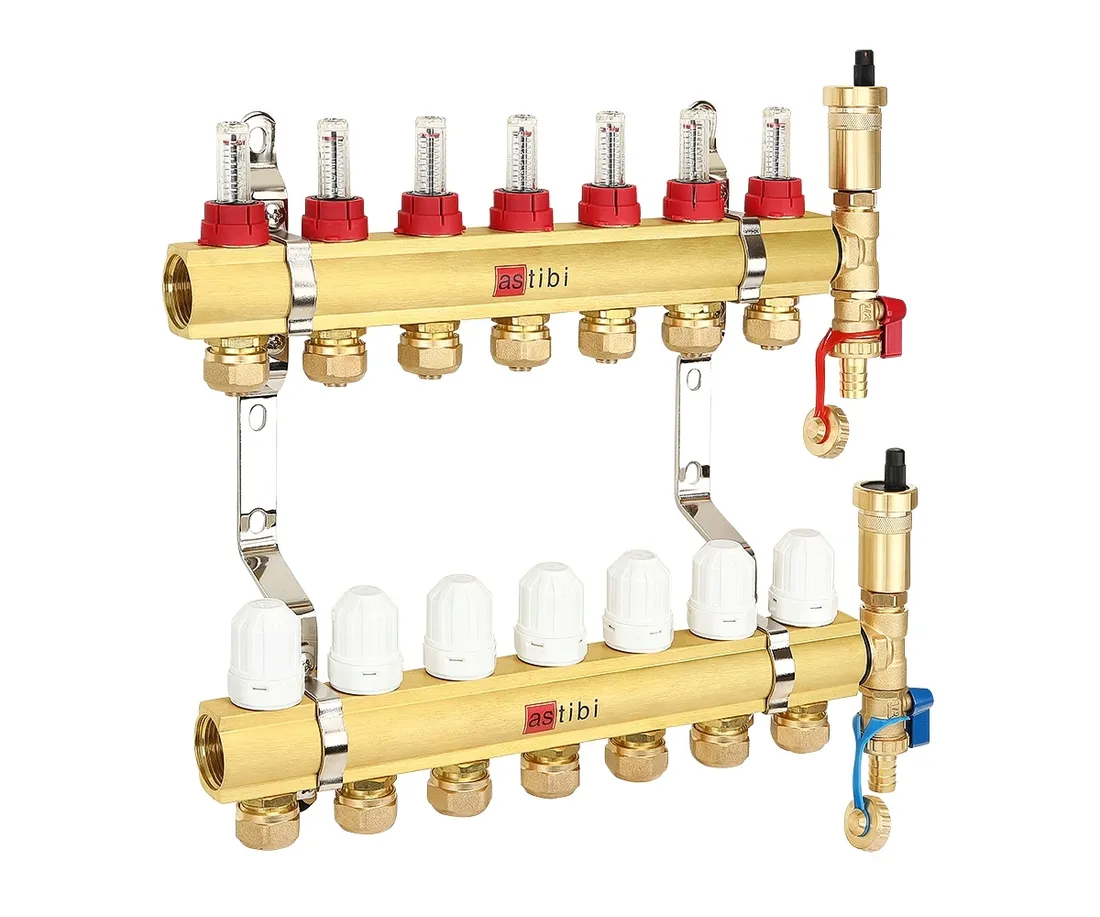

2) Belka górna ( MOSIĄDZ )

• przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna ( MOSIĄDZ )

• wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
• nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) Komplet uchwytów montażowych polerowanych o rozstawie 210 mm

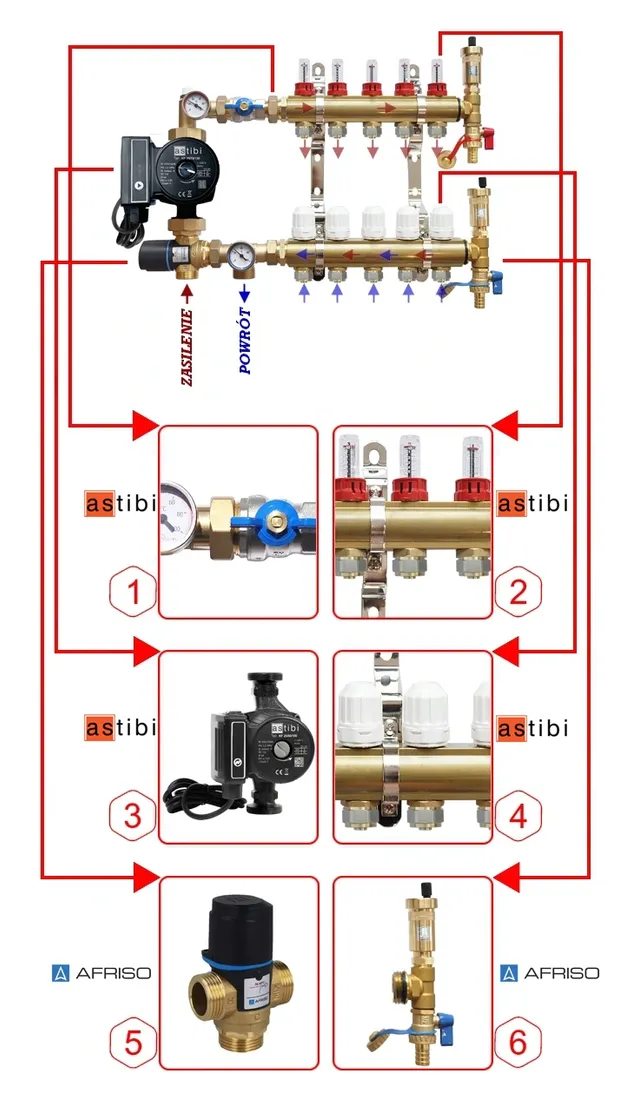

OPIS ROZDZIELACZA

1. Belka z termometrem tarczowym. Gniazdo GW 1/2" z odpowietrznikiem manualnym. Zawór kulowy.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna ASTIBI 25-60/130 z kablem zasilającym ( specyfikacja poniżej )

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 561 (zakres nastaw. 20÷43°C Kvs. 2,5 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.

Zasilanie gwint 1", powrót gwint 1".

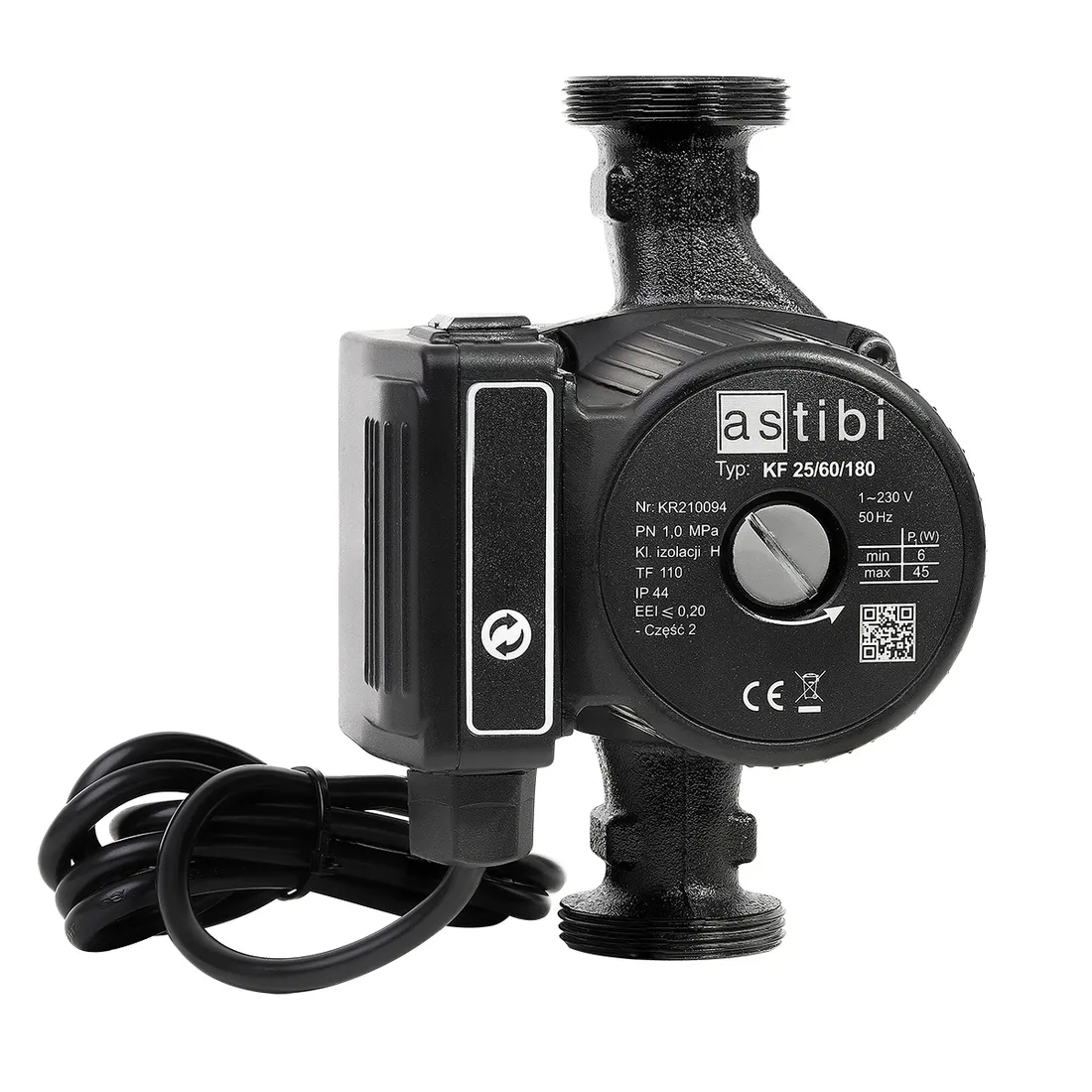

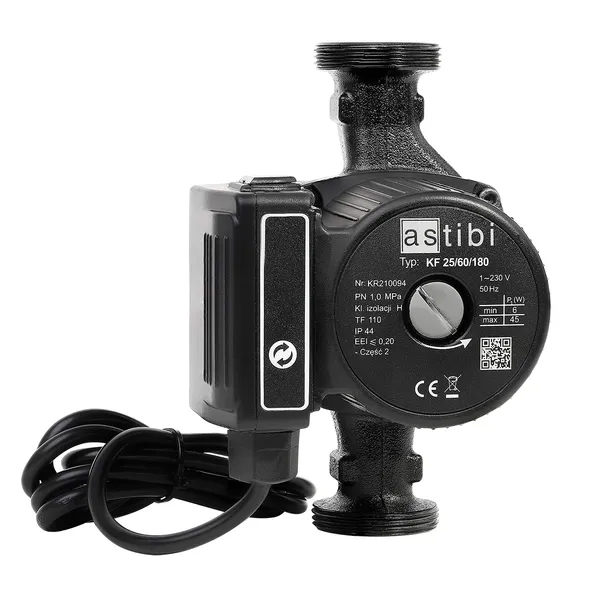

Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna ASTIBI 25-60/130 z kablem zasilającym

Dane techniczne:

• Wydajność: do 3,9 m3/h
• Wysokość podnoszenia: do 6 m
• Ciśnienie robocze: 1 MPa
• Gwint na korpusie pompy: 1 1/2"
• Średnica przyłączy: 1"
• Temperatura czynnika: +5 do 110°C
• Pobór mocy: 6-45 W
• EEI ≤ 0,23
• Stopień ochrony: IP 44

Zalety:

• niskie zużycie energii
• komfort cieplny
• intuicyjna obsługa
• uniwersalność
• wysoka sprawność
• niezawodność

W NASZYCH ROZDZIELACZACH WYKORZYSTUJEMY TYLKO MARKOWE AKCESORIA WYPRODUKOWANE W UE

Zestawy zapakowane są w oryginalne opakowania, dokładnie zabezpieczone przed uszkodzeniem.
