Rozdzielacz Astibi 7 obwodów

ROZDZIELACZ 7 OBWODÓW DO OGRZEWANIA PODŁOGOWEGO Z ZESTAWEM MIESZAJĄCYM Z ENERGOOSZCZĘDNĄ POMPĄ ASTIBI

NOWOŚĆ NA RYNKU

W rozdzielaczu zamontowany jest zawór ATM 566 o zwiększonym przepływie Kvs 2,3 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór o przepływie 1,6 m3/h.

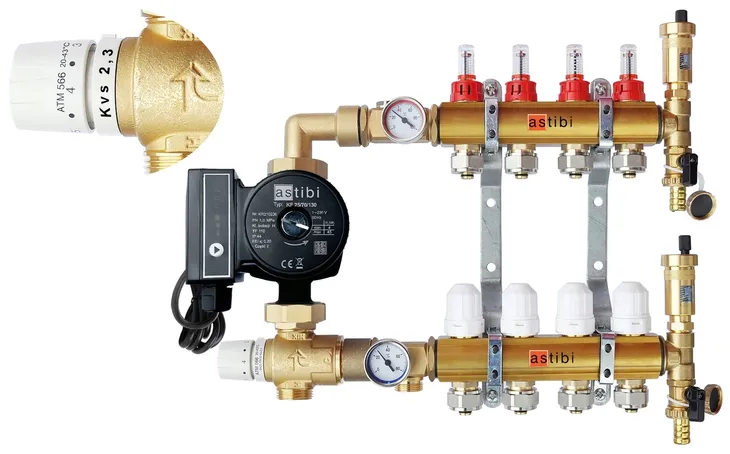

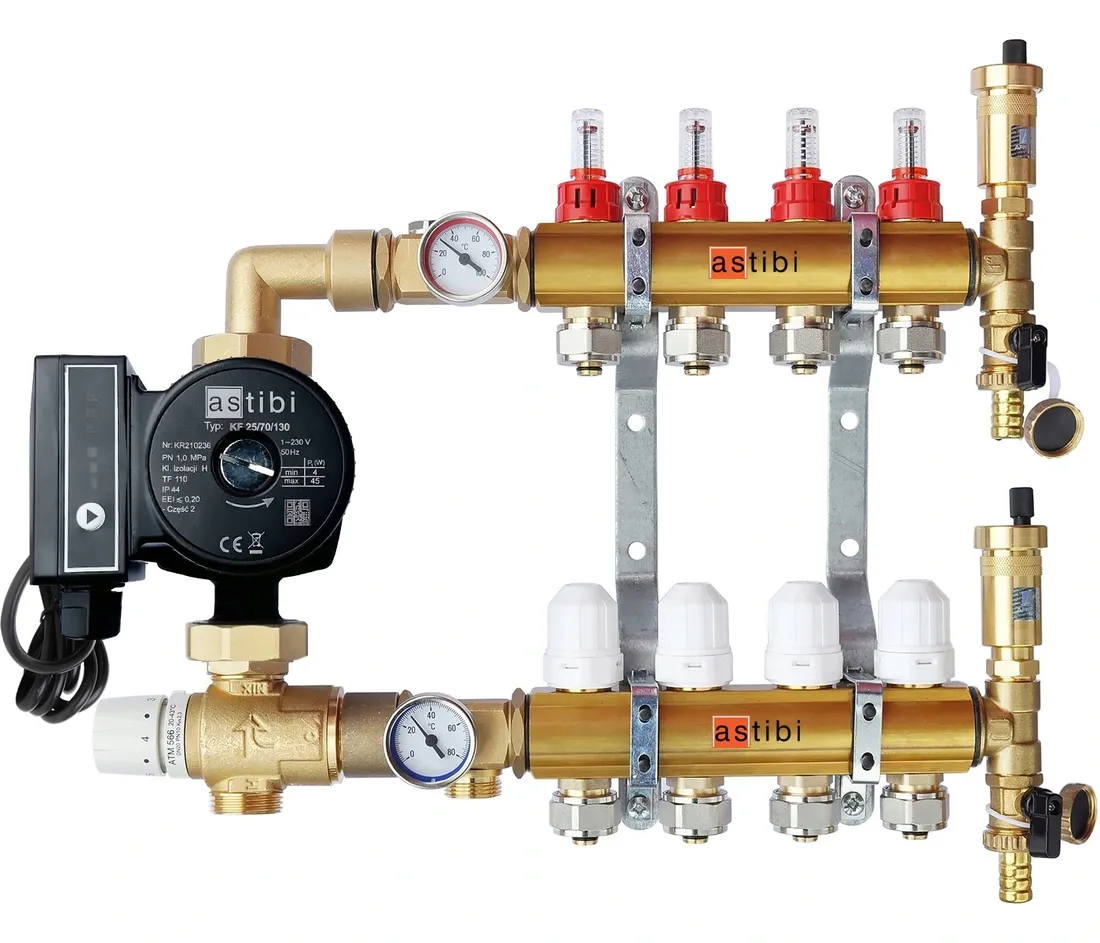

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach.

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

• zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 566 20÷43°C, Kvs 2,3 m3/h
• termometr tarczowy - 2 szt.
• wysokiej klasy pompa energooszczędna ASTIBI 25-70/130 z kablem zasilającym
• uszczelki

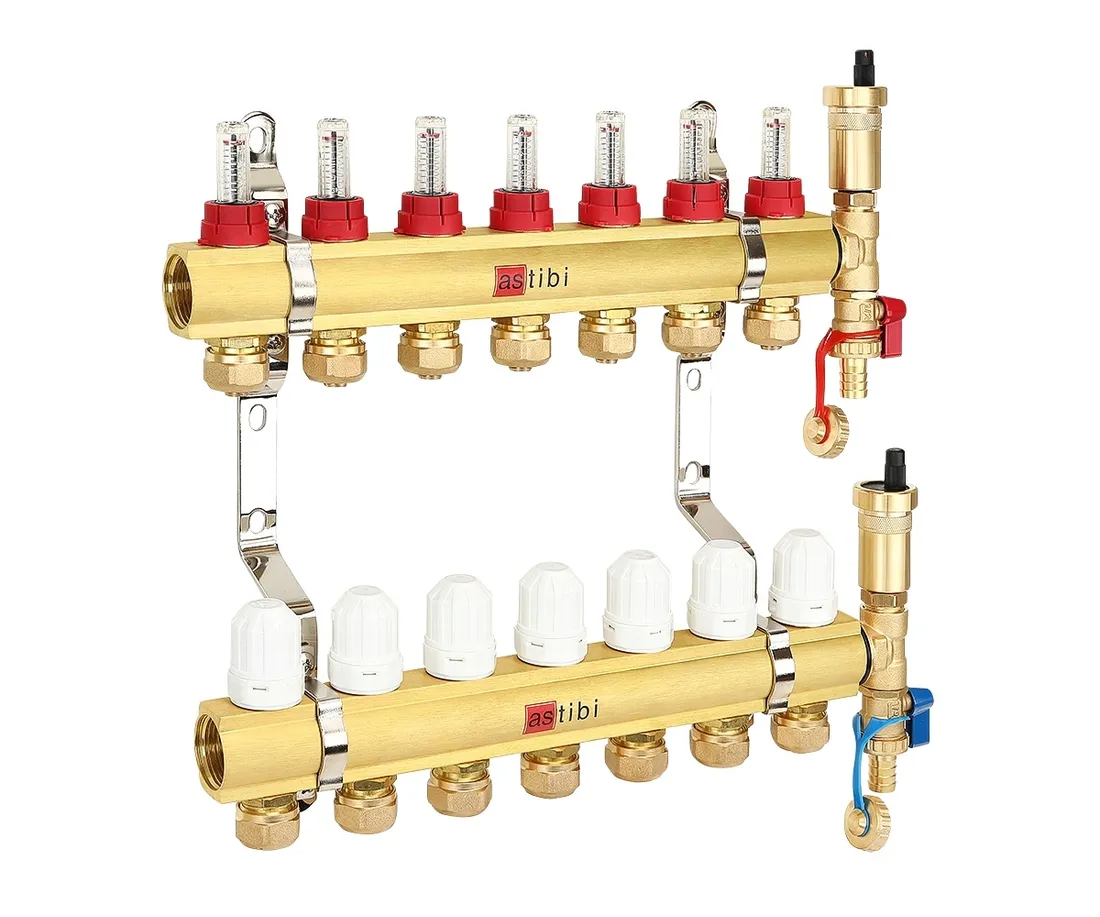

2) Belka górna ( MOSIĄDZ )

• przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna ( MOSIĄDZ )

• wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
• nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) Komplet uchwytów montażowych polerowanych o rozstawie 210 mm

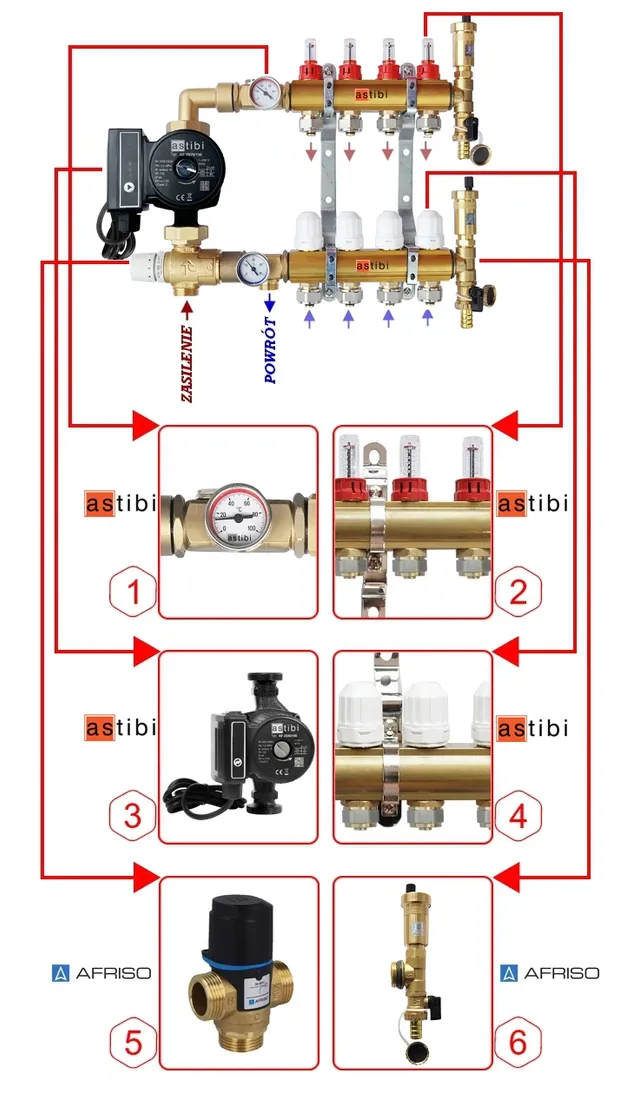

OPIS ROZDZIELACZA

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna ASTIBI 25-70/130 z kablem zasilającym ( specyfikacja poniżej )

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 566 (zakres nastaw. 20÷43°C Kvs. 2,3 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.

Zasilanie gwint 1", powrót gwint 3/4".

Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna ASTIBI 25-70/130 z kablem zasilającym

Jeden model pompy zastępuje jednocześnie w parametrach Q (wydajność) i H (wysokość podnoszenia) dwa typy pomp 25/40 i 25/60. Jak to możliwe?

Jedna pompa dwie charakterystyki. Dzieje się tak za pośrednictwem jedno-sekwencyjnego przycisku umieszczonego na panelu sterującym silnika pompy. Pozwala on na wybranie odpowiedniej charakterystyki stałej lub proporcjonalnej z wysokością podnoszenia 4, 5 lub 6m.

Dane techniczne:

• Wydajność: do 3,3 m3/h
• Wysokość podnoszenia: do 7 m
• Ciśnienie robocze: 1 MPa
• Gwint na korpusie pompy: 1 1/2"
• Średnica przyłączy: 1"
• Temperatura czynnika: +5 do 95°C
• Pobór mocy: 4-45 W
• EEI ≤ 0,23
• Stopień ochrony: IP 42

Zalety:

• niskie zużycie energii
• komfort cieplny
• intuicyjna obsługa
• uniwersalność
• wysoka sprawność
• niezawodność

W NASZYCH ROZDZIELACZACH WYKORZYSTUJEMY TYLKO MARKOWE AKCESORIA WYPRODUKOWANE W UE

Zestawy zapakowane są w oryginalne opakowania, dokładnie zabezpieczone przed uszkodzeniem.
