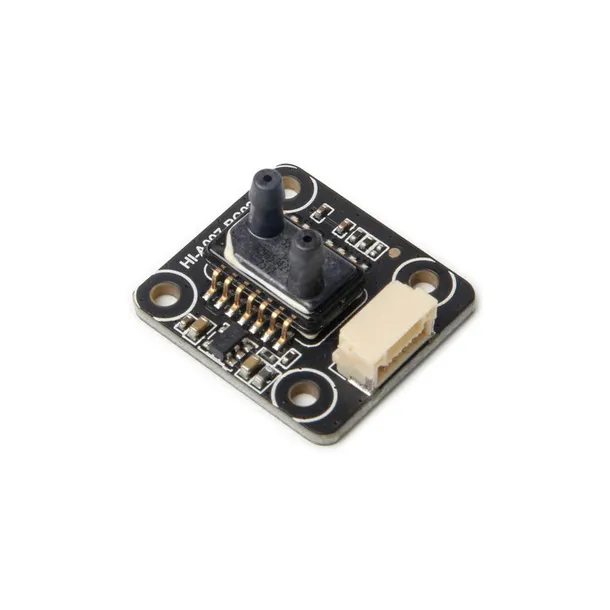

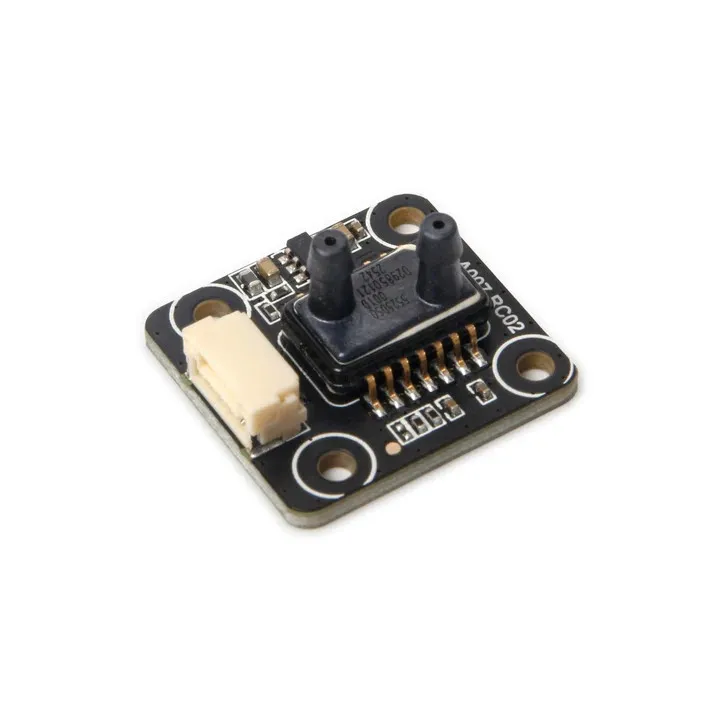

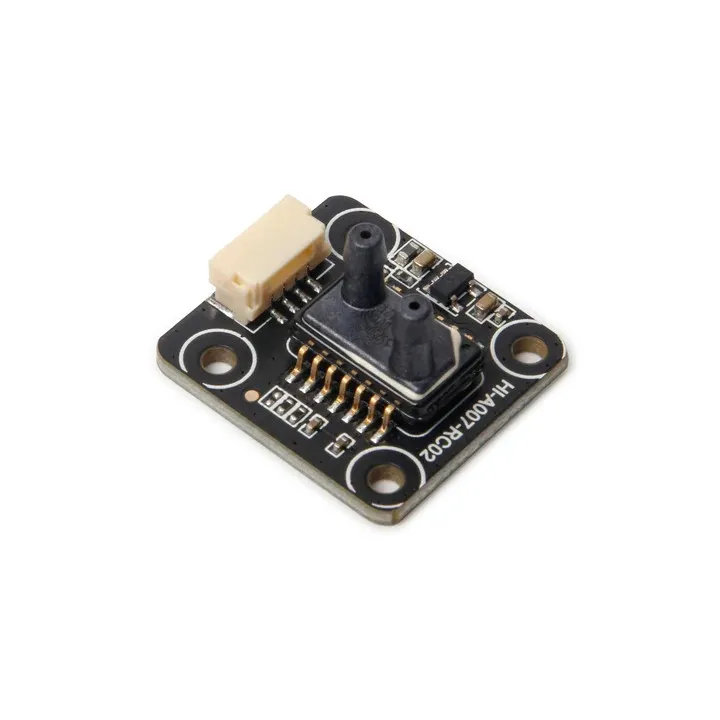

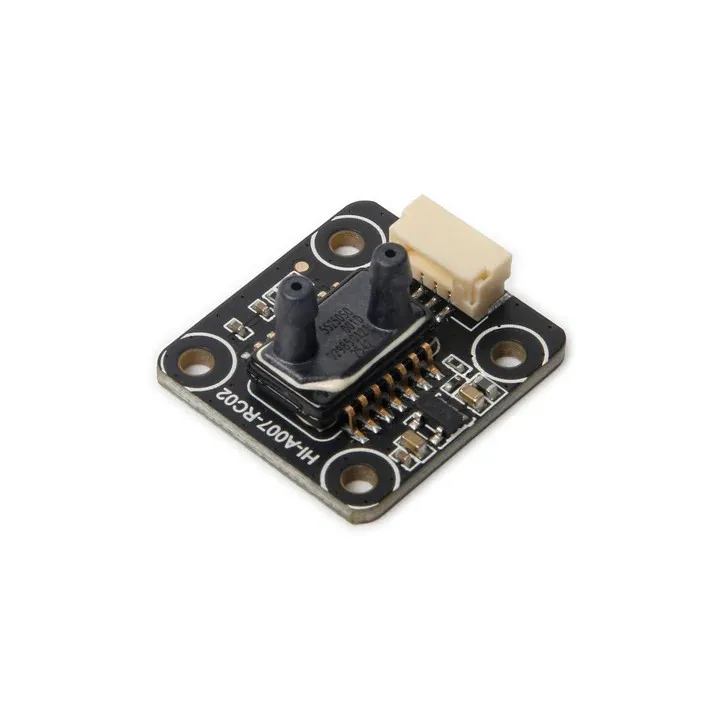

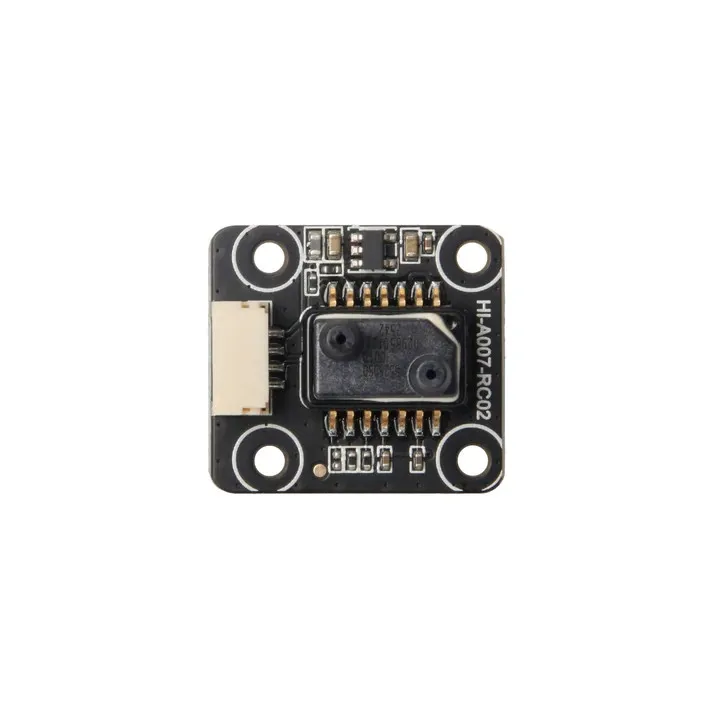

Czujnik prędkości powietrza Holybro MS5525DSO z rurką Pitota PT60

Czujnik prędkości powietrza Holybro MS5525DSO to cyfrowy sensor airspeed do samolotów RC, skrzydeł FPV, platform VTOL i autopilotów pracujących na ArduPilot oraz PX4. Wariant z rurką Pitota PT60 pozwala mierzyć prędkość względem przepływu powietrza, co jest kluczowe w modelach stałopłatów, gdzie sama prędkość GPS względem ziemi nie informuje o ryzyku przeciągnięcia.

Sensor wykorzystuje cyfrowy układ MS5525DSO, który przekazuje dane przez interfejs I2C. W porównaniu z analogowymi układami airspeed, rozwiązanie cyfrowe ogranicza problem zakłóceń i przesunięć wynikających z długich przewodów oraz ratiometrycznego sygnału wyjściowego.

Najważniejsze cechy

• Cyfrowy sensor MS5525DSO - precyzyjny pomiar różnicy ciśnień dla autopilotów RC i UAV.
• Interfejs I2C - prostsze podłączenie do kontrolerów lotu obsługujących cyfrowe czujniki airspeed.
• Adres I2C 0x76 - parametr istotny przy konfiguracji systemu i diagnostyce magistrali.
• Zakres standardowy 1 psi - odpowiedni do pomiaru prędkości powietrza w modelach stałopłatów i platformach VTOL.
• Maksymalny pomiar prędkości do 360 km/h - zakres pozwalający obsłużyć również szybsze konstrukcje skrzydeł i samolotów RC.
• Rozdzielczość ciśnienia 24 bit - wysoka szczegółowość odczytu dla stabilnej pracy autopilota.
• Kompensacja temperaturowa - sensor mierzy temperaturę, aby umożliwić obliczanie true airspeed z indicated airspeed.
• Rurka Pitota PT60 w zestawie - wariant przeznaczony do montażu z dłuższą rurką Pitota.

Dla kogo jest ten czujnik?

• Budujesz samolot RC, skrzydło FPV lub platformę VTOL z autopilotem.
• Używasz ArduPilot lub PX4 i chcesz korzystać z realnego pomiaru prędkości powietrza.
• Potrzebujesz cyfrowego czujnika airspeed zamiast starszego rozwiązania analogowego.
• Chcesz poprawić zachowanie autopilota przy starcie, lądowaniu, locie pod wiatr i przy niższych prędkościach.
• Szukasz wariantu z rurką Pitota PT60 oraz przewodem GH 4P.

Dla kogo NIE jest?

• Nie jest to czujnik GPS - nie mierzy pozycji ani prędkości względem ziemi.
• Nie jest to moduł do typowego freestyle FPV 5 cali, gdzie autopilot i pomiar airspeed zwykle nie są używane.
• Nie będzie odpowiedni, jeśli kontroler lotu lub firmware nie obsługuje cyfrowego czujnika prędkości powietrza po I2C.
• Nie jest to wariant DroneCAN - ten model komunikuje się przez I2C.

Dlaczego airspeed jest ważny w stałopłatach?

W samolocie i skrzydle FPV kluczowa jest prędkość względem powietrza, a nie tylko względem ziemi. Model lecący pod wiatr może mieć niską prędkość GPS, ale prawidłowy przepływ powietrza na skrzydle. Z kolei przy locie z wiatrem prędkość GPS może wyglądać bezpiecznie, mimo że rzeczywisty przepływ powietrza jest zbyt niski.

Pomiar airspeed pomaga autopilotowi lepiej ocenić warunki lotu. Ma to znaczenie przy utrzymywaniu wysokości, planowaniu lądowania, lotach autonomicznych i ochronie przed przeciągnięciem. W praktyce jest to szczególnie istotne w konstrukcjach fixed-wing i VTOL, gdzie zapas prędkości decyduje o nośności.

Cyfrowy pomiar MS5525DSO

Układ MS5525DSO pracuje z rozdzielczością ciśnienia 24 bit oraz rozdzielczością temperatury 24 bit. Producent podaje całkowity błąd pasma na poziomie ±2.5% FSS oraz kompensowany zakres temperatury 0-85C.

Sensor przekazuje dane cyfrowo, dzięki czemu ogranicza wpływ zakłóceń, które w starszych sensorach analogowych mogły pojawiać się przy dłuższych przewodach. To ważne w kadłubach samolotów RC, gdzie czujnik i rurka Pitota są często oddalone od kontrolera lotu.

Kompensacja temperatury

Standardowe czujniki airspeed Holybro posiadają kompensację temperaturową. Sensor mierzy temperaturę, aby umożliwić obliczanie rzeczywistej prędkości powietrza na podstawie prędkości wskazywanej oraz danych z czujnika ciśnienia statycznego w kontrolerze lotu.

Producent wskazuje, że sensor nie jest tak mocno narażony na ciepło pobliskich układów przetwarzających jak starsze konfiguracje analogowe. Dzięki temu odczyt temperatury jest bliższy temperaturze otoczenia.

Specyfikacja techniczna

Parametr Wartość

Marka Holybro

Model sensora MS5525DSO

Pełny model układu MS5525DSO-DB001DS

Wariant PT60

Typ produktu Cyfrowy czujnik prędkości powietrza

Interfejs I2C

Adres 0x76

Zakres standardowy 1 psi

Zakres burst 20 psi

Całkowity błąd pasma ±2.5% FSS

Dokładność temperatury 1.5C

Kompensowany zakres temperatury 0-85C

Maksymalny pomiar prędkości 360 km/h

Rozdzielczość ciśnienia 24 bit

Rozdzielczość temperatury 24 bit

Czas aktualizacji 0.48-9.04 ms

Temperatura pracy -40-125C

Napięcie pracy 4.75-5.25 V

Pobór prądu ok. 1.4 mA

Waga modułu sensora 2.6 g

Wymiary modułu sensora 20 x 22 x 11.4 mm

Otwory montażowe M3 / 6-32

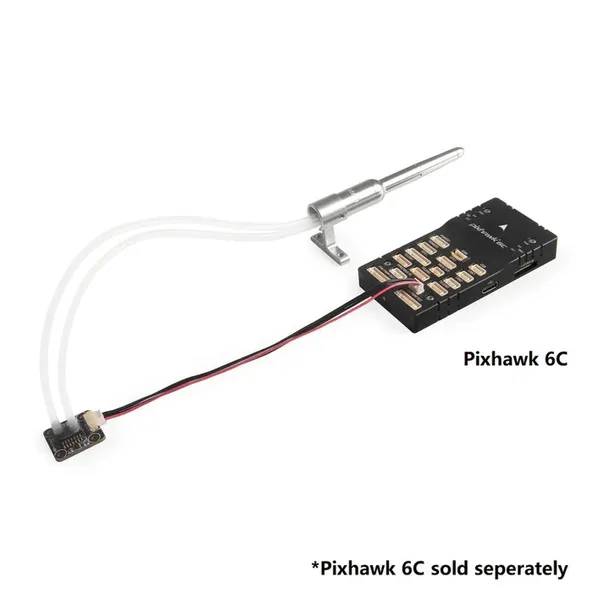

Kompatybilność Holybro Flight Controller, Pixhawk Flight Controller, ArduPilot, PX4

Zawartość zestawu

• 1x Digital Air Speed Sensor MS5525DSO
• 1x rurka Pitota PT60
• 1x gumowy przewód 100 cm
• 1x przewód GH 4P

FAQ

Czy ten czujnik działa z ArduPilot i PX4?

Tak. Producent podaje wsparcie dla kontrolerów lotu Holybro z ArduPilot i PX4 oraz zgodność z kontrolerami Pixhawk obsługującymi cyfrowe czujniki airspeed.

Czy to jest czujnik DroneCAN?

Nie. Ten wariant MS5525DSO komunikuje się przez interfejs I2C. Jeśli potrzebujesz DroneCAN, wybierz osobny model czujnika airspeed DroneCAN.

Po co w samolocie RC czujnik prędkości powietrza, skoro jest GPS?

GPS mierzy prędkość względem ziemi, a czujnik airspeed mierzy przepływ powietrza względem modelu. W stałopłacie to airspeed decyduje o nośności i ryzyku przeciągnięcia, szczególnie przy wietrze.

Czym różni się wariant PT60 od wersji Sensor Only?

Wariant PT60 zawiera sensor MS5525DSO, rurkę Pitota PT60, gumowy przewód 100 cm i przewód GH 4P. Wersja Sensor Only nie zawiera rurki Pitota.

Rada eksperta Avifly: Po montażu wykonaj kalibrację offsetu airspeed w oprogramowaniu autopilota i sprawdź odczyt na postoju bez wiatru. Nieprawidłowy offset potrafi wprowadzić autopilota w błąd podczas startu lub podejścia do lądowania.
