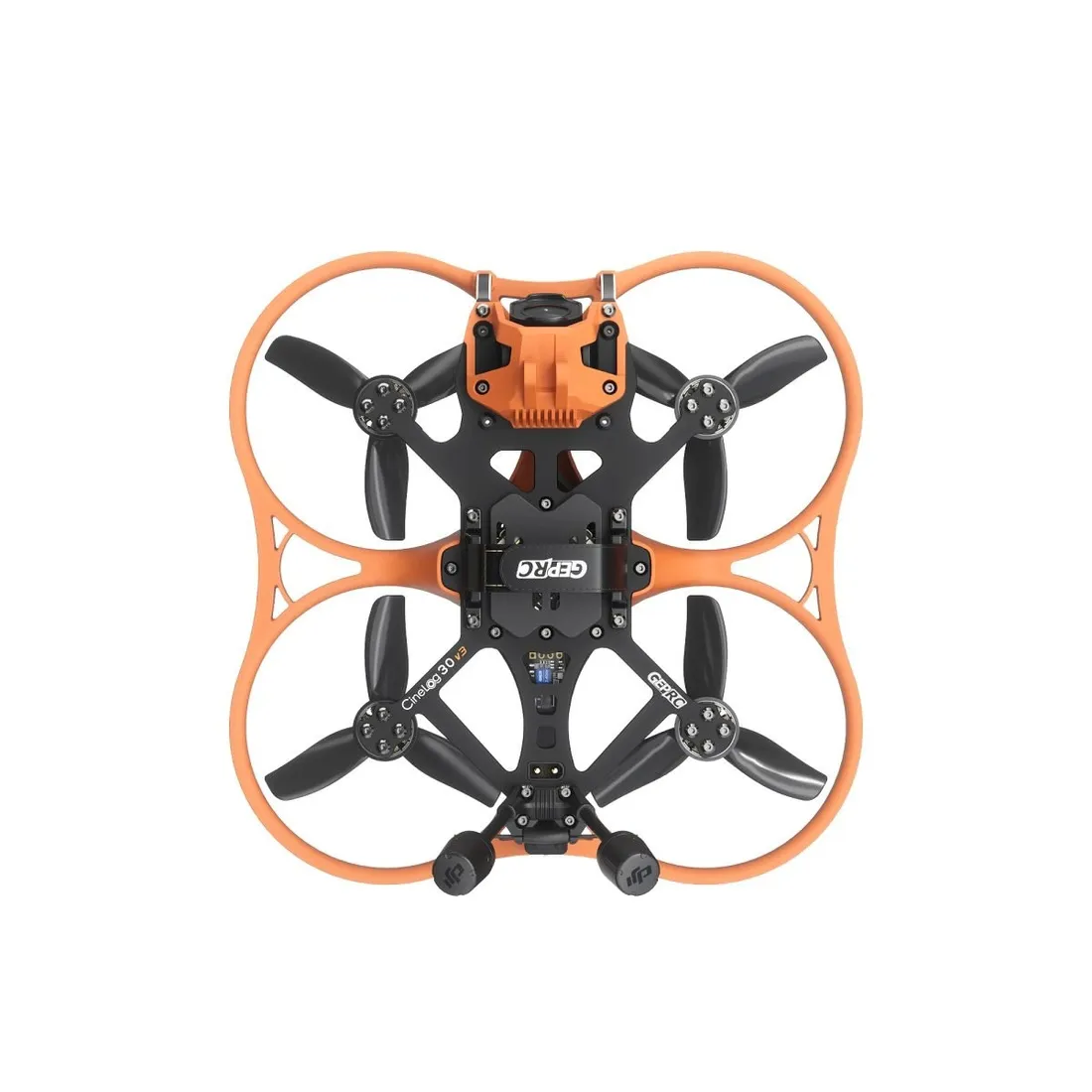

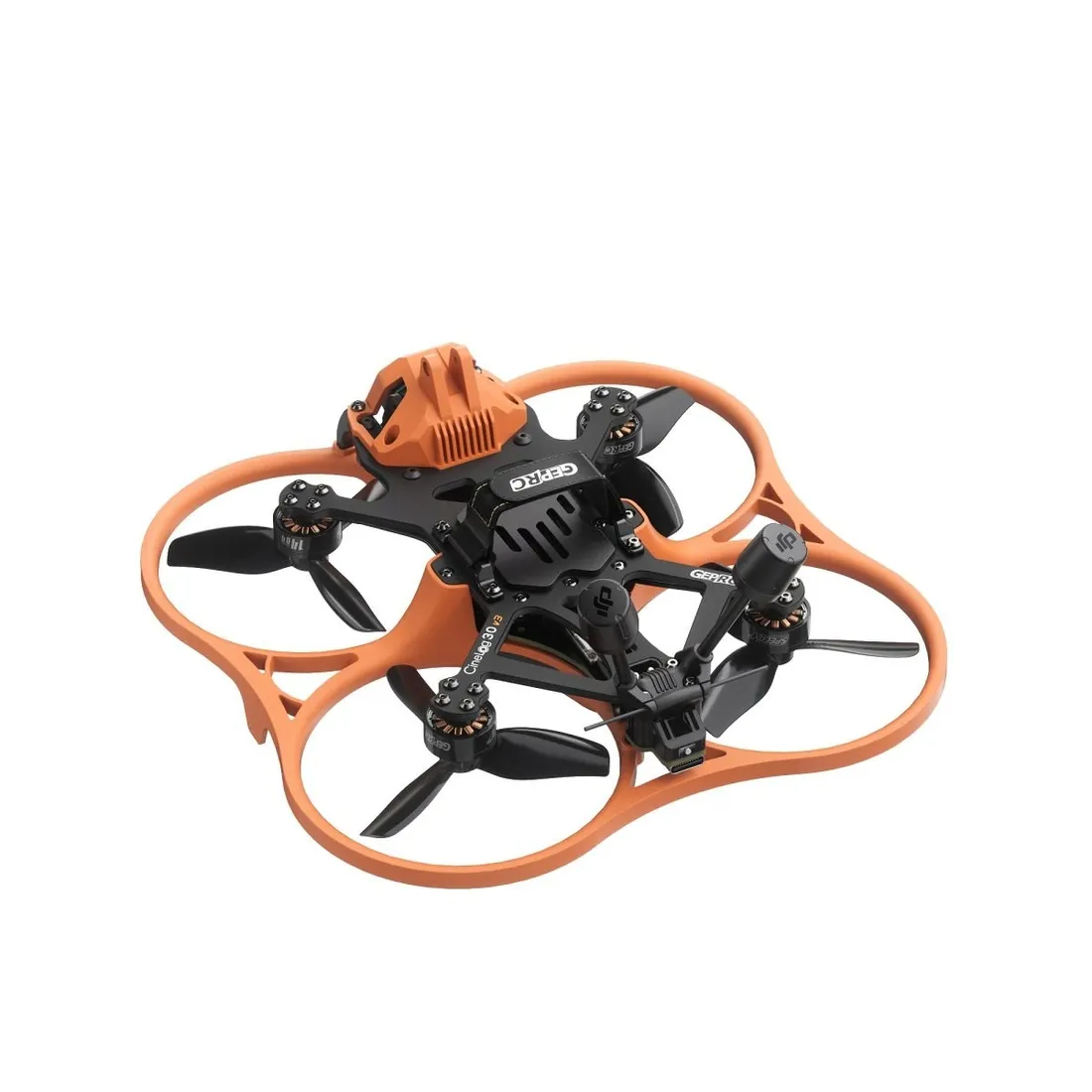

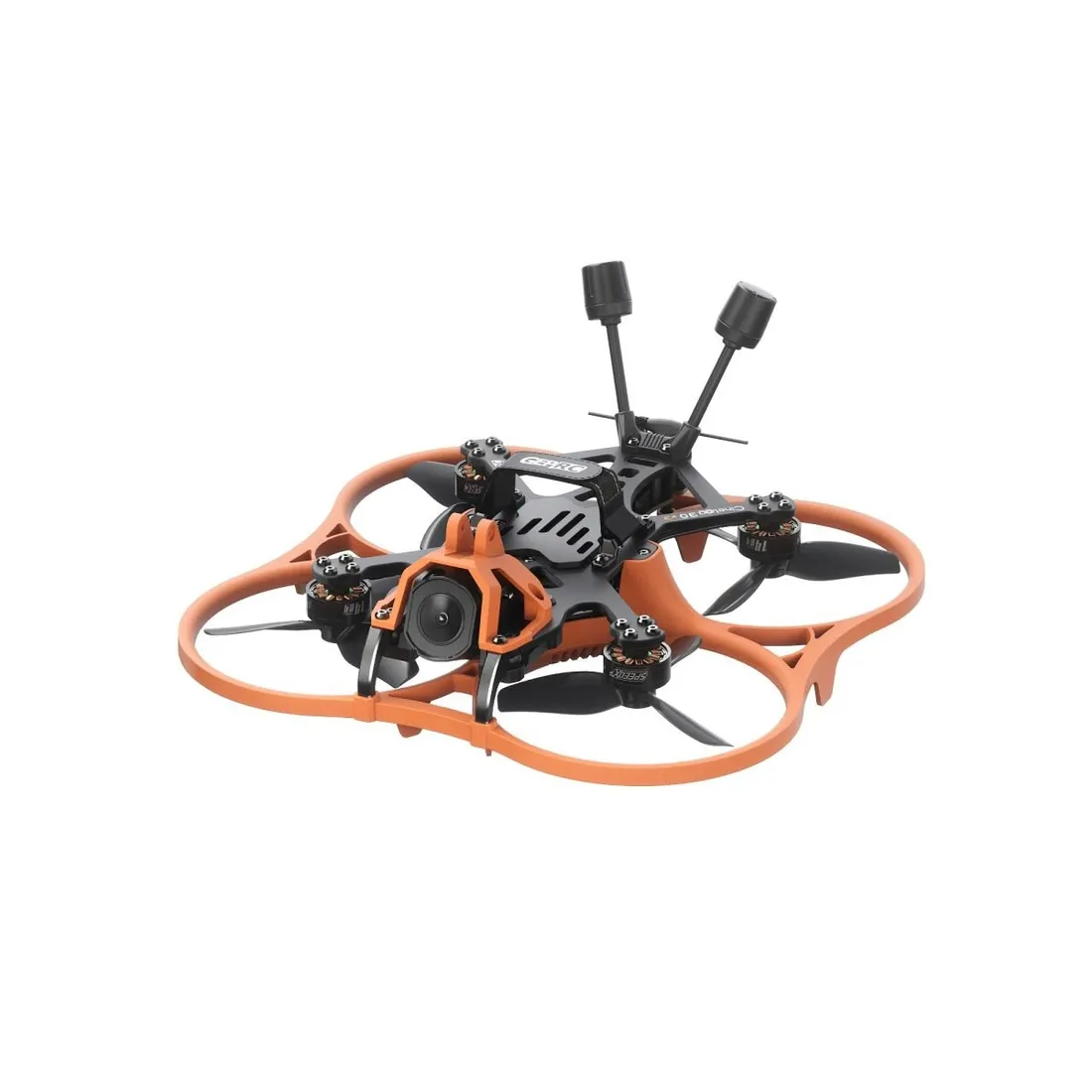

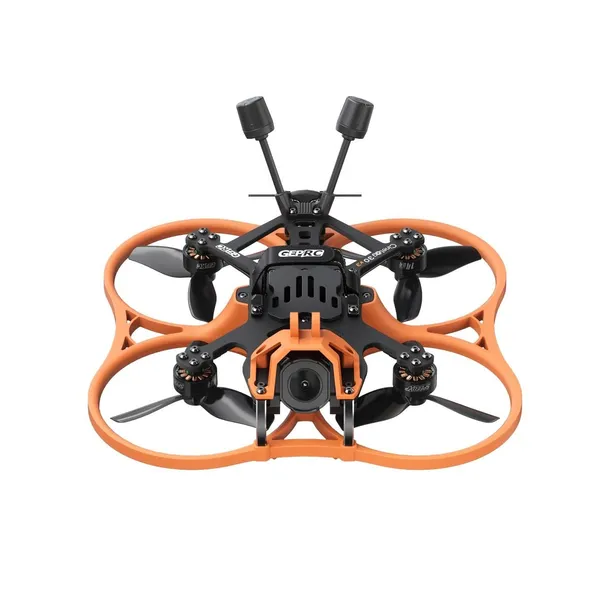

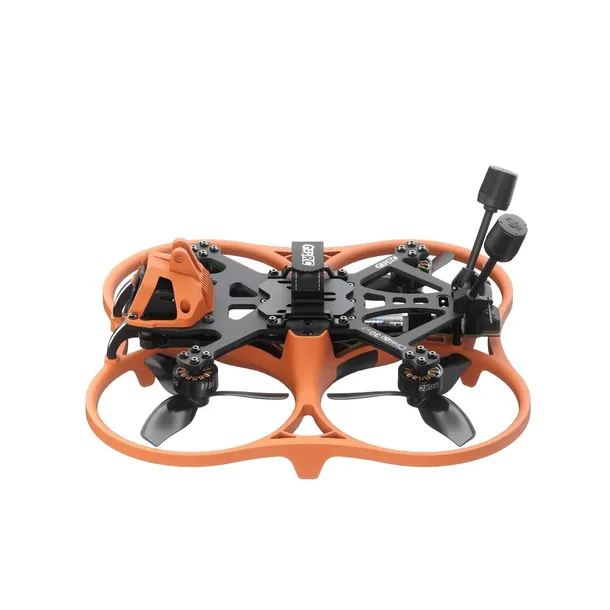

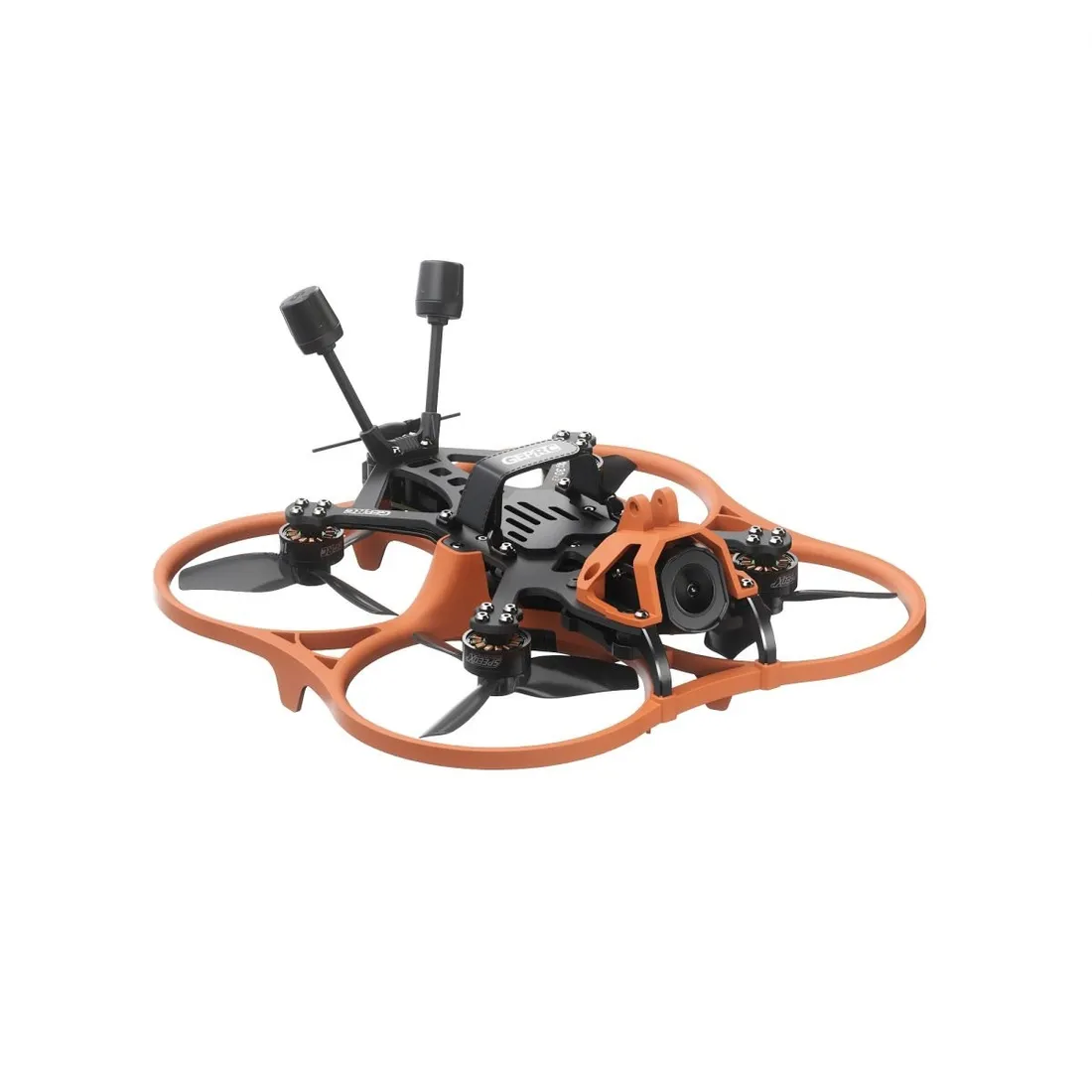

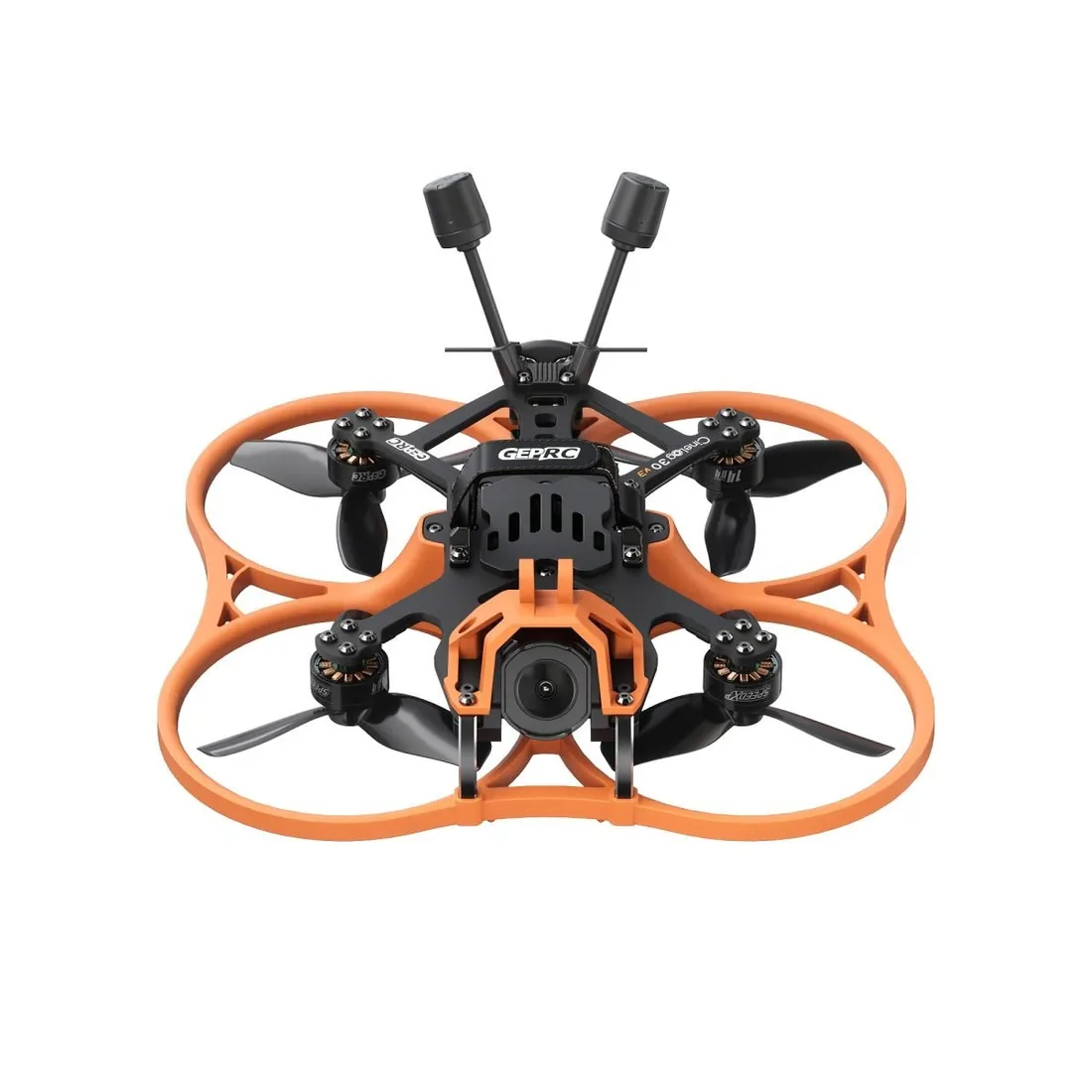

Dron FPV GEPRC Cinelog30 V3 O4 Pro z DJI O4 Air Unit Pro

GEPRC Cinelog30 V3 O4 Pro to 3-calowy cinewhoop FPV do nagrywania płynnych ujęć HD, wyposażony w system wideo DJI O4 Air Unit Pro, ramę o rozstawie osi 128 mm i napęd na silnikach SPEEDX2 1404 3850KV.

To konstrukcja dla pilotów, którzy potrzebują małego drona filmowego do dynamicznych ujęć w ciasnych przestrzeniach, ale nie chcą rezygnować z wysokiej jakości obrazu, ochrony elektroniki i dopracowanego prowadzenia w locie.

Najważniejsze cechy

• DJI O4 Air Unit Pro - cyfrowy system wideo z wysoką szczegółowością obrazu, dobrą reprodukcją kolorów i lepszą pracą w słabszym świetle.
• Rama GEP-CL30 V3 - konstrukcja cinewhoop z płytą karbonową o grubości 2.5 mm i aluminiowym wzmocnieniem przedniej części.
• TAKER F722 45A 32Bit AIO - zintegrowany system lotu z MCU STM32F722RET6, żyroskopem ICM 42688-P i ESC 32Bit 45A.
• Silniki SPEEDX2 1404 3850KV - zestaw napędowy dobrany pod 3-calowe śmigła i zasilanie 4S.
• Śmigła HQprop DT76mmx3 V2 - 3-łopatowe śmigła dobrane pod stabilny, filmowy charakter lotu.
• Złącze XT30 - standardowe złącze akumulatora dla lekkich konstrukcji 4S.
• Rekomendowany akumulator LiHV 4S 660-720 mAh - zakres dobrany przez producenta pod masę i charakterystykę tego modelu.
• Warianty odbiornika - dostępne wersje PNP, ELRS 2.4G oraz TBS Nano RX.

Największe zalety w praktyce

• Lepsza ochrona elektroniki - komora elektroniki ma konstrukcję osłaniającą komponenty, a porty danych zabezpieczono zaślepkami przeciwpyłowymi.
• Większa odporność przedniej części - aluminiowe wzmocnienie i osłona kamery pomagają ograniczyć ryzyko uszkodzeń przy kontakcie z przeszkodą.
• Czystszy montaż przewodów - tylna płytka PDB porządkuje okablowanie i pozwala zachować bardziej przejrzysty układ wewnątrz ramy.
• Gotowe strojenie PID - producent deklaruje fabryczne ustawienia PID przygotowane przez zespół GEPRC, co skraca czas konfiguracji przed pierwszym lotem.

Dla kogo jest ten dron?

• Dla pilota FPV, który szuka 3-calowego cinewhoopa pod nagrywanie ujęć z systemem DJI O4.
• Dla osób latających w ciasnych przestrzeniach, gdzie pełna rama z osłoną śmigieł daje większą kontrolę i bezpieczeństwo.
• Dla użytkowników, którzy chcą gotową platformę z napędem 4S, śmigłami 76 mm i fabrycznie dobraną elektroniką.
• Dla osób, które chcą wybrać wariant PNP, ELRS 2.4G lub TBS Nano RX zależnie od posiadanego radia.

Dla kogo NIE jest?

• Nie jest to dron freestyle 5 cali do agresywnego latania na otwartej przestrzeni.
• Nie jest to ultralekki whoop 1S do latania po mieszkaniu.
• Nie jest to zestaw dla osoby, która potrzebuje dużego udźwigu pod ciężką kamerę sportową.
• Nie wybieraj wersji PNP, jeśli oczekujesz odbiornika ELRS lub TBS w zestawie bez dodatkowego montażu.

System wideo DJI O4 Air Unit Pro

Cinelog30 V3 O4 Pro wykorzystuje O4 Air Unit Pro, czyli cyfrowy system transmisji obrazu DJI. Producent wskazuje na wysoką rozdzielczość, dobrą szczegółowość, dokładne odwzorowanie kolorów oraz lepszą jakość w słabym oświetleniu.

Dla pilota oznacza to większą czytelność obrazu podczas lotu i bardziej użyteczny materiał źródłowy do ujęć filmowych. W konstrukcjach cinewhoop ma to znaczenie szczególnie wtedy, gdy dron pracuje blisko obiektów, ludzi, przeszkód lub we wnętrzach.

Konstrukcja ramy i ochrona elektroniki

Rama GEP-CL30 V3 ma rozstaw osi 128 mm i płytę karbonową o grubości 2.5 mm. Przednia część została wzmocniona aluminium, a osłona kamery chroni obiektyw O4 Air Unit Pro przed bezpośrednim uderzeniem.

Producent zastosował także komorę elektroniki z konstrukcją osłaniającą wewnętrzne komponenty. Zaślepki przeciwpyłowe zabezpieczają porty danych przed zabrudzeniem podczas startu, lądowania i pracy blisko podłoża.

Elektronika TAKER F722 45A 32Bit AIO

Sercem drona jest układ TAKER F722 45A 32Bit AIO. Kontroler bazuje na MCU STM32F722RET6, żyroskopie ICM 42688-P i firmware GEPRC_F722_AIO. Pamięć flash ma pojemność 16 MB.

Zintegrowane ESC 32Bit 45A daje zapas prądowy dla dobranego napędu 1404. W praktyce oznacza to stabilniejszą pracę przy mocniejszych korektach gazu i mniejsze ryzyko pracy elektroniki na granicy możliwości.

Napęd 4S i śmigła 76 mm

Cinelog30 V3 O4 Pro wykorzystuje silniki SPEEDX2 1404 3850KV oraz śmigła HQprop DT76mmx3 V2. To zestaw dobrany pod 3-calowy charakter drona i zasilanie z pakietów LiHV 4S 660-720 mAh.

Producent podaje czas lotu do 8 min 10 s, testowany przy wolnym locie przelotowym. Realny czas będzie zależał od stylu latania, masy pakietu, temperatury, wiatru i stopnia zużycia akumulatora.

Warianty odbiornika

• PNP - wersja bez zewnętrznego odbiornika RC, do własnej konfiguracji.
• ELRS 2.4G - wersja z odbiornikiem ExpressLRS 2.4 GHz.
• TBS Nano RX - wersja z odbiornikiem TBS Nano RX.

Specyfikacja techniczna

Model Cinelog30 V3 O4 Pro Quadcopter

Producent GEPRC

Typ Cinewhoop FPV

Rama GEP-CL30 V3

Grubość płyty karbonowej 2.5 mm

Rozstaw osi 128 mm

System lotu TAKER F722 45A 32Bit AIO

MCU STM32F722RET6

Żyroskop ICM 42688-P

Firmware FC GEPRC_F722_AIO

Pamięć flash 16 MB

ESC 32Bit 45A

Silniki SPEEDX2 1404 3850KV

Śmigła HQprop DT76mmx3 V2

Złącze akumulatora XT30

VTX DJI O4 Air Unit Pro

Kamera O4

Antena O4 original

Odbiornik PNP / ELRS 2.4G / TBS Nano RX

Waga 187 ± 2 g dla wersji TBS Nano RX

Rekomendowany akumulator LiHV 4S 660-720 mAh

Deklarowany czas lotu do 8 min 10 s przy wolnym locie testowym

Zawartość zestawu

• 1 x Cinelog30 V3
• 1 x Protective Frame - transparent black
• 2 x HQprop DT76mmx3 V2 - para
• 1 x pasek do akumulatora 15 x 150 mm
• 1 x klucz L 1.5 mm
• 1 x szara osłona canopy
• 1 x czarna osłona canopy
• 1 x zestaw śrub zapasowych
• 1 x mata antypoślizgowa pod akumulator
• 1 x narzędzie Damping Ball Puncher
• 1 x pin do parowania częstotliwości

Zestaw śrub zapasowych zawiera

• 1 x nakrętka nitowana M2
• 4 x śruba M2 x 4.5 z łbem button-head hex socket
• 4 x śruba M2 x 6 z łbem button-head hex socket
• 4 x śruba M2 x 4 z łbem button-head hex socket
• 1 x śruba M2 x 12 button-head
• 2 x kulka tłumiąca Damping Ball

FAQ - najczęściej zadawane pytania Jaki akumulator pasuje do GEPRC Cinelog30 V3 O4 Pro?

Producent rekomenduje akumulator LiHV 4S 660-720 mAh ze złączem XT30. Dobór pakietu wpływa na czas lotu, masę startową i charakterystykę prowadzenia.

Czy ten dron ma DJI O4 Air Unit Pro?

Tak. Wersja Cinelog30 V3 O4 Pro jest wyposażona w DJI O4 Air Unit Pro jako system VTX oraz kamerę O4.

Czy wersja PNP ma odbiornik radiowy?

Wersja PNP jest przeznaczona do własnej konfiguracji odbiornika. Jeżeli klient chce gotowy wariant z odbiornikiem, powinien wybrać wersję ELRS 2.4G albo TBS Nano RX.

Ile waży GEPRC Cinelog30 V3 O4 Pro?

Producent podaje wagę 187 ± 2 g dla wersji TBS Nano RX. W danych producenta nie podano oddzielnej masy dla wersji PNP i ELRS.

Czy czas lotu 8 min 10 s jest gwarantowany?

Nie. Producent podaje wynik do 8 min 10 s przy wolnym locie testowym. W praktyce czas lotu zależy od stylu latania, akumulatora, temperatury, wiatru i masy startowej.

Rada eksperta Avifly

Przy pierwszym uruchomieniu sprawdź w Betaflight, czy wybrany wariant odbiornika odpowiada realnie zamontowanej wersji PNP, ELRS 2.4G lub TBS Nano RX. Błędny wybór wariantu to najczęstsza przyczyna problemów z bindowaniem i pierwszą konfiguracją.
