Dron GEPRC DarkStar22 WTFPV ELRS

Dron GEPRC DarkStar22 WTFPV ELRS

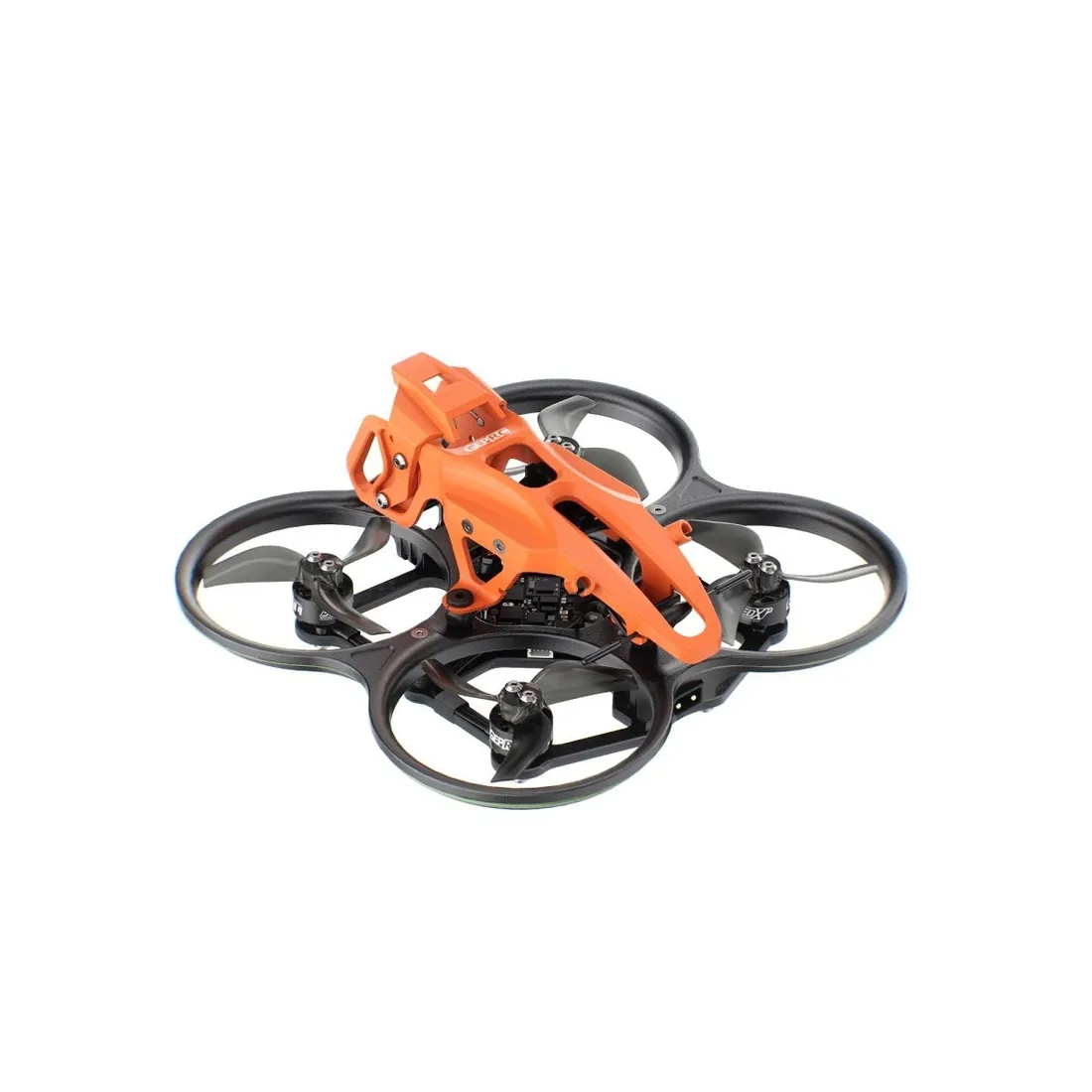

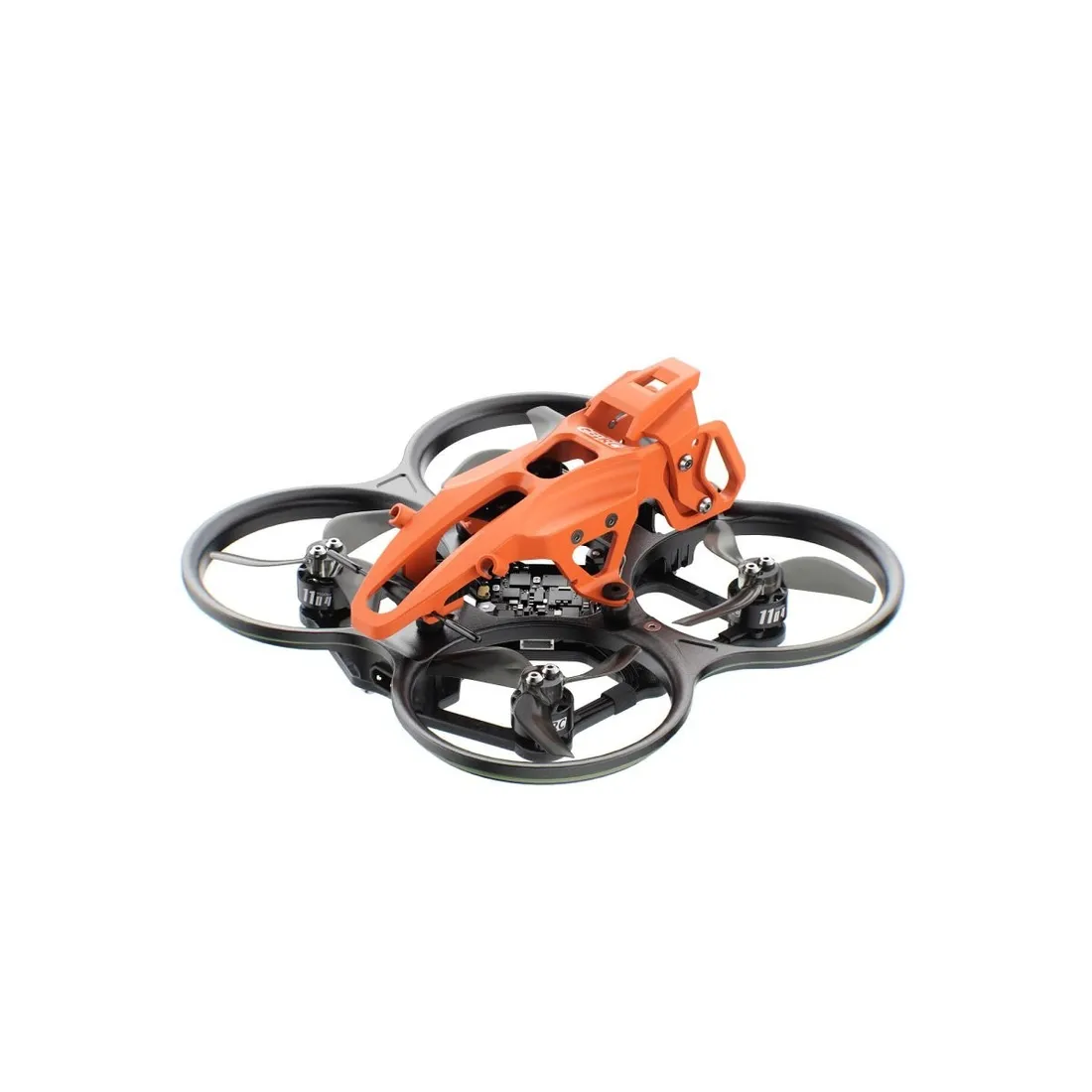

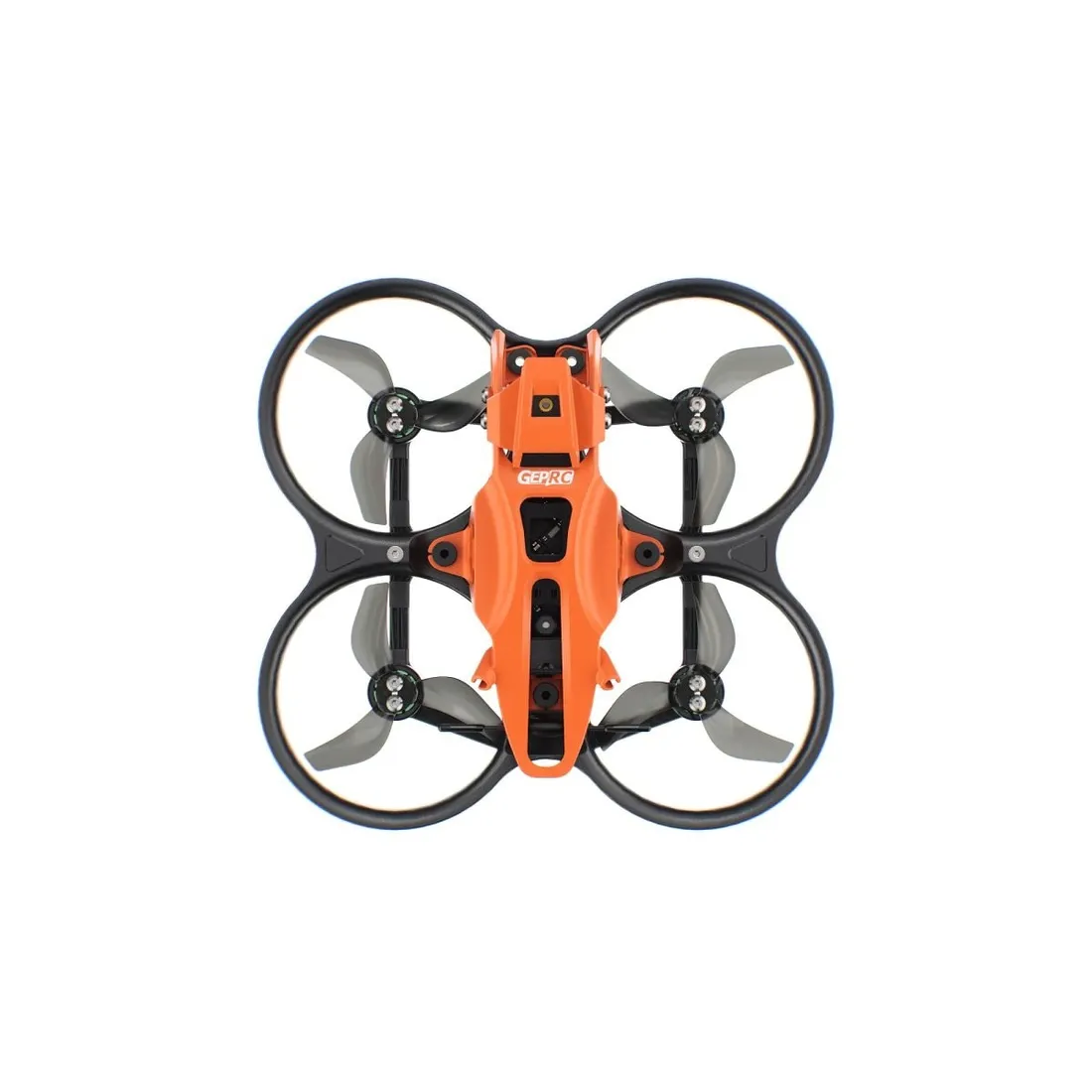

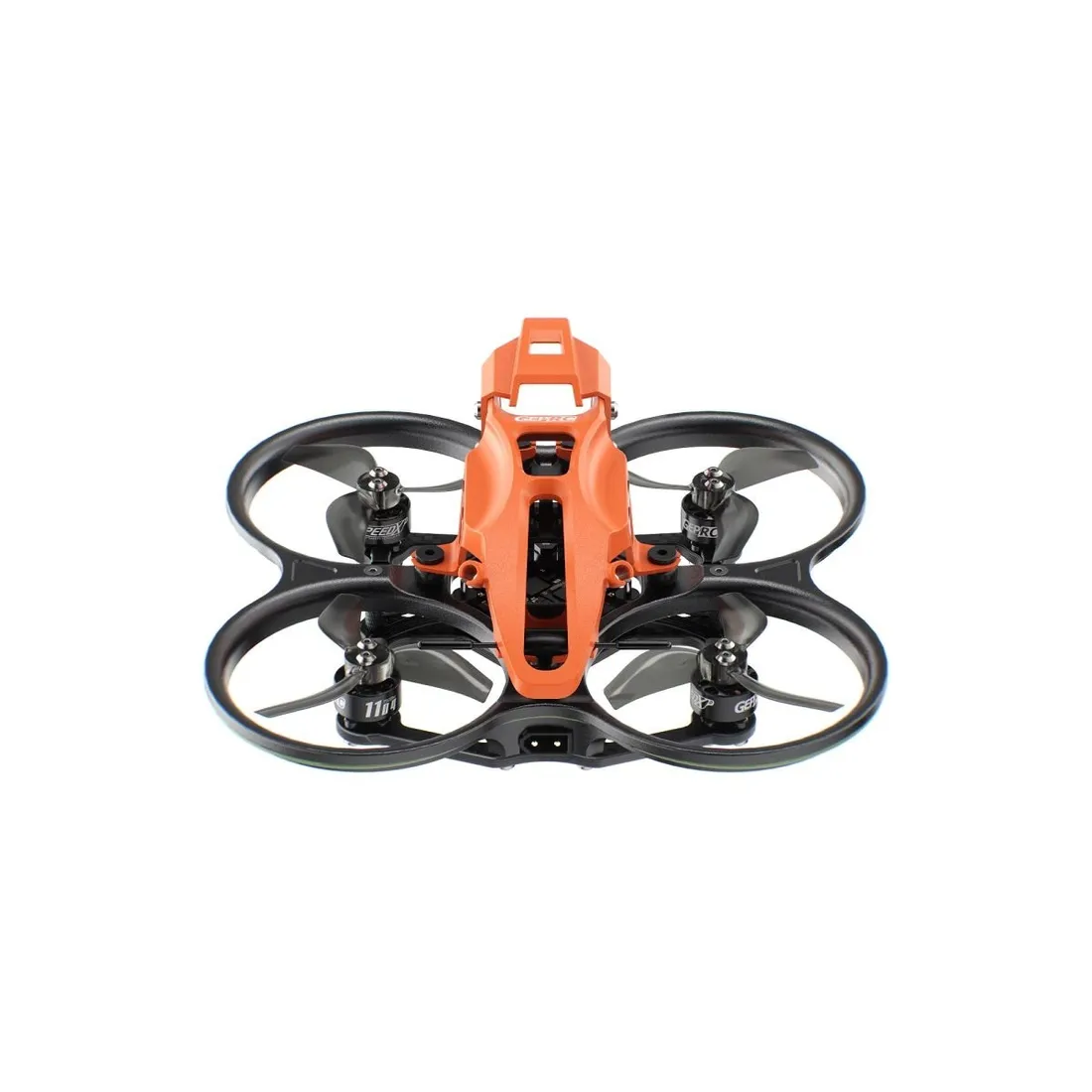

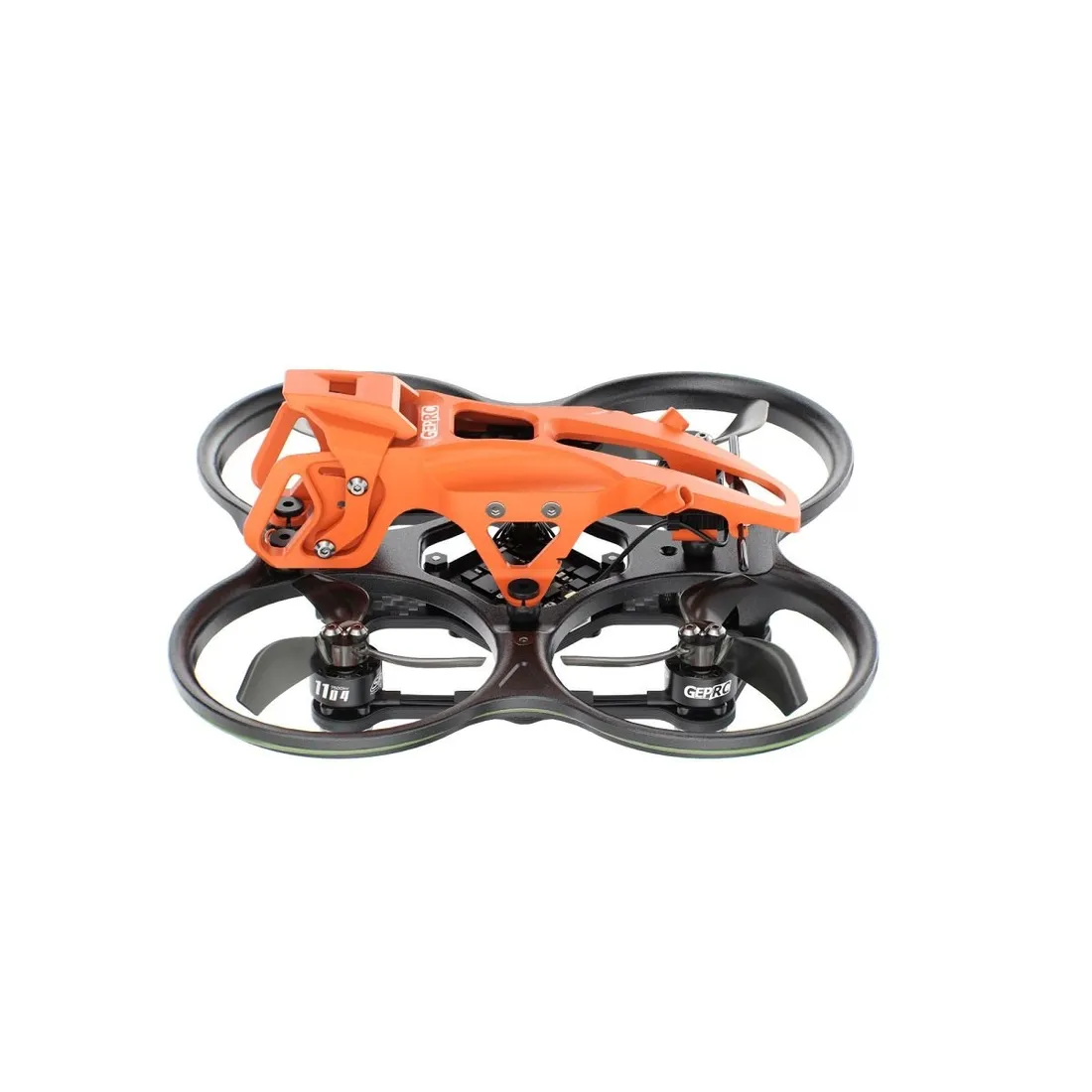

Dron FPV GEPRC DarkStar22 WTFPV - cinewhoop 2.2 cala do konfiguracji pod własny system FPV

GEPRC DarkStar22 WTFPV to kompaktowy dron FPV typu cinewhoop 2.2 cala, z rozstawem osi 100 mm, elektroniką TAKER F405 20A ELRS2.4 2-4S AIO i silnikami SPEEDX2 1104 7500KV.

Wersja WTFPV jest przeznaczona dla użytkowników, którzy chcą samodzielnie dobrać lub zamontować system wideo. Producent w specyfikacji podaje VTX: None, Camera: None i Antenna: None, dlatego jest to konfiguracja bez fabrycznie zamontowanej kamery, nadajnika wideo i anteny.

Konstrukcja opiera się na ramie GEP-DS22 z główną płytą karbonową o grubości 2.5 mm. Ducty i osłony śmigieł poprawiają bezpieczeństwo lotów w ciasnych przestrzeniach, a kompaktowa budowa sprawia, że DarkStar22 nadaje się do lotów technicznych, indoor, proximity oraz spokojniejszego cinewhoopa w małej skali.

Najważniejsze cechy

• Rozmiar 2.2 cala - mały cinewhoop do lotów w ograniczonej przestrzeni i blisko przeszkód.
• Rozstaw osi 100 mm - kompaktowa geometria ułatwia kontrolę w ciasnych miejscach.
• TAKER F405 20A ELRS2.4 2-4S AIO - kontroler lotu, ESC i odbiornik ELRS w jednej płytce, co ogranicza liczbę przewodów i masę instalacji.
• MCU STM32F405 - popularny procesor stosowany w kontrolerach lotu FPV.
• Gyro ICM42688-P - sensor żyroskopowy wykorzystywany przez firmware kontrolera lotu.
• ESC 8Bit 20A - zintegrowany regulator do napędu mikro cinewhoopa.
• Silniki SPEEDX2 1104 7500KV - dobrane do lekkiej platformy 2.2 cala.
• Śmigła GEPRC x GEMFAN GP2219-3 - trzyłopatowe śmigła dopasowane do tej konstrukcji.
• Złącze XT30U-M - standardowe złącze zasilania w małych dronach FPV 2-4S.
• Rekomendowany akumulator GEPRC Storm LiHV 3S 720 mAh - punkt odniesienia do doboru baterii pod masę i charakterystykę lotu.
• Waga wersji ELRS 2.4G: 98.0 g - masa podana przez producenta dla wariantu z odbiornikiem ELRS.

Dla kogo jest ten dron?

• Dla pilota, który chce małego cinewhoopa 2.2 cala do lotów w ciasnych przestrzeniach.
• Dla użytkownika ELRS 2.4G, który chce zintegrowany odbiornik w płytce AIO.
• Dla osoby, która chce samodzielnie dobrać system wideo, kamerę, VTX i antenę.
• Dla modelarza szukającego kompaktowej platformy pod loty indoor, proximity i lekkie ujęcia FPV.

Dla kogo NIE jest?

• Nie jest dla osoby, która szuka kompletnego drona z fabrycznie zamontowaną kamerą i VTX.
• Nie jest najlepszym wyborem do freestyle 5 cali, agresywnych lotów long range lub dużych pakietów 4S.
• Nie jest gotowym zestawem RTF - nadal potrzebna jest kompatybilna aparatura, gogle, akumulatory i ładowarka.
• Nie jest dla użytkownika, który nie chce samodzielnie konfigurować systemu FPV.

Wersja WTFPV - co to oznacza w praktyce?

Wersja WTFPV ma przygotowaną bazę drona, ale według specyfikacji producenta nie zawiera kamery, nadajnika wideo ani anteny. To ważne przy sprzedaży, ponieważ klient musi wiedzieć, że nie otrzymuje kompletnego systemu wideo FPV.

Takie rozwiązanie ma sens, gdy pilot chce wykorzystać własny system FPV albo dobrać komponenty pod konkretny styl lotu. W praktyce oznacza to większą elastyczność konfiguracji, ale też konieczność sprawdzenia kompatybilności kamery, VTX, anteny i sposobu montażu.

Elektronika TAKER F405 20A ELRS2.4 2-4S AIO

Sercem drona jest system TAKER F405 20A ELRS2.4 2-4S AIO. Oznacza to, że w jednej płytce połączono kontroler lotu, ESC oraz odbiornik ELRS 2.4G. W małych konstrukcjach cinewhoop ma to duże znaczenie, bo ogranicza ilość przewodów, liczbę punktów lutowniczych i miejsce potrzebne na elektronikę.

Procesor STM32F405 i firmware GEPRC_TAKER_F405 AIO wskazują, że jest to platforma przygotowana pod typowy workflow FPV z konfiguracją w oprogramowaniu kontrolera lotu. Pamięć flash 16 MB daje miejsce na zapis danych zgodnie z możliwościami firmware.

Napęd SPEEDX2 1104 7500KV i śmigła GP2219-3

Za napęd odpowiadają silniki SPEEDX2 1104 7500KV oraz śmigła GEPRC x GEMFAN GP2219-3. To zestaw dobrany do małego cinewhoopa, gdzie liczy się szybka reakcja gazu, niska masa i kontrola w ograniczonej przestrzeni.

Śmigła 2.2 cala w osłonach pozwalają latać bliżej przeszkód niż klasycznym otwartym quadem. Nie oznacza to odporności na każde uderzenie, ale ogranicza ryzyko kontaktu śmigła z otoczeniem i poprawia bezpieczeństwo przy locie indoor.

Konstrukcja i serwis

Rama GEP-DS22 wykorzystuje główną płytę karbonową o grubości 2.5 mm. Producent wskazuje prostą konstrukcję korpusu, w której demontaż ramy wymaga użycia 4 śrub. To ułatwia serwis po twardszym lądowaniu, wymianę elementów ochronnych oraz dostęp do elektroniki.

Dodatkowo producent podaje pięciopunktowy system tłumienia drgań dla modułu O4 Pro oraz osłonę kamery. W wersji WTFPV należy jednak pamiętać, że kamera i VTX nie są częścią zestawu według specyfikacji.

Specyfikacja techniczna

Marka GEPRC

Model DarkStar22 WTFPV

Typ Cinewhoop FPV 2.2 cala

Rama GEP-DS22

Grubość głównej płyty karbonowej 2.5 mm

Rozstaw osi 100 mm

FC System TAKER F405 20A ELRS2.4 2-4S AIO

MCU STM32F405

Gyro ICM42688-P

Firmware FC GEPRC_TAKER_F405 AIO

Flash 16 MB

ESC 8Bit 20A

Silniki SPEEDX2 1104 7500KV

Śmigła GEPRC x GEMFAN GP2219-3

Złącze zasilania XT30U-M

VTX Brak

Kamera Brak

Antena Brak

Odbiornik PNP - odbiornik wbudowany w O4 Pro / ELRS 2.4G

Waga 98.0 g - wersja ELRS 2.4G

Rekomendowany akumulator GEPRC Storm LiHV 3S 720 mAh

Zawartość zestawu

• 1 x dron DarkStar22
• 1 x osłona śmigieł Prop Guard
• 1 x canopy
• 1 x osłona kamery
• 1 x pad pod akumulator
• 2 x para śmigieł
• 1 x pasek do akumulatora 10 x 120 mm
• 1 x klucz imbusowy L 1.5 mm
• 1 x mata antypoślizgowa pod akumulator
• 1 x narzędzie do kulek tłumiących Damping Ball Punch Tool
• 1 x pin do bindowania
• 1 x płytka adaptera USB
• 1 x przewód terminalowy 5P

Zestaw zapasowych śrub

• 2 x kulki tłumiące
• 4 x śruby M2 x 4 z łbem okrągłym
• 4 x śruby M2 x 7 z łbem okrągłym
• 4 x śruby M2 x 6 z łbem stożkowym
• 4 x śruby M2 x 5 z łbem stożkowym
• 4 x śruby M2 x 6 z łbem okrągłym
• 4 x śruby M2 x 7 stożkowe samogwintujące

FAQ - najczęściej zadawane pytania Czy GEPRC DarkStar22 WTFPV ma kamerę i VTX?

Nie. W specyfikacji wersji WTFPV producent podaje VTX: None, Camera: None i Antenna: None. To wersja do konfiguracji z własnym systemem FPV.

Jaki akumulator pasuje do GEPRC DarkStar22 WTFPV?

Producent rekomenduje GEPRC Storm LiHV 3S 720 mAh. Kontroler TAKER F405 20A AIO pracuje w zakresie 2-4S, ale doboru większych pakietów nie należy robić automatycznie, bo masa akumulatora mocno wpływa na zachowanie małego cinewhoopa.

Czy ten dron obsługuje ELRS?

Tak, wariant ELRS 2.4G korzysta z elektroniki TAKER F405 20A ELRS2.4 2-4S AIO ze zintegrowanym odbiornikiem ELRS 2.4G. Przy wystawianiu produktu ustaw wariant PNP / ELRS 2.4G jako kombinację, jeśli sprzedajecie obie wersje.

Czy DarkStar22 WTFPV nadaje się do lotów indoor?

Tak, to mały cinewhoop 2.2 cala z osłonami śmigieł i rozstawem osi 100 mm. Nadaje się do lotów w ograniczonej przestrzeni, ale nadal wymaga doświadczenia i zachowania zasad bezpieczeństwa.

Rada eksperta Avifly: Przy sprzedaży tej wersji koniecznie zaznacz klientowi, że WTFPV nie zawiera kamery, VTX ani anteny. To ogranicza ryzyko zwrotu od osoby, która spodziewa się kompletnego drona gotowego do lotu w HD.
