Modul GPS SEQURE M10-182Q QMC5883L

Moduł GPS SEQURE M10-182Q do dronów FPV

SEQURE M10-182Q to kompaktowy moduł GPS do dronów FPV, samolotów RC i platform opartych o firmware Betaflight, INAV/INVA oraz Ardupilot. Wariant M10-182Q ma zintegrowany kompas QMC5883L, dlatego nadaje się do konstrukcji, w których poza pozycjonowaniem potrzebny jest także magnetometr.

Moduł wykorzystuje układ M10050 i obsługuje systemy pozycjonowania GPS+BDS+GALILEO oraz systemy pomocnicze SBAS i QZSS. Taka konfiguracja poprawia dostępność satelitów i stabilność pozycjonowania w porównaniu do prostych modułów pracujących wyłącznie na GPS.

Najważniejsze cechy

• Wariant M10-182Q - kompaktowy GPS z kompasem QMC5883L.
• GPS+BDS+GALILEO - obsługa kilku systemów satelitarnych dla szybszego i stabilniejszego pozycjonowania.
• SBAS i QZSS - dodatkowe systemy wspomagające pracę odbiornika.
• Układ M10050 - druga generacja modułów GPS SEQURE oparta o zoptymalizowane rozwiązanie 10. generacji.
• 72 kanały wyszukiwania - sprawniejsze wyszukiwanie sygnałów satelitarnych.
• Antena ceramiczna - skuteczny odbiór sygnału przy małych wymiarach modułu.
• Zasilanie 3.3-5V - kompatybilność z typowymi kontrolerami lotu FPV.
• Rozmiar 18x18x8.2 mm - łatwy montaż w mniejszych ramach FPV i lekkich konstrukcjach RC.

Dla kogo jest ten moduł GPS?

• Dla pilotów FPV, którzy chcą dodać pozycjonowanie GPS do drona wyścigowego, freestyle lub long range.
• Dla użytkowników Betaflight, INAV/INVA i Ardupilot, którzy potrzebują kompaktowego modułu GPS.
• Dla konstrukcji, w których potrzebny jest również kompas QMC5883L.
• Dla osób składających mniejsze drony, gdzie liczy się ograniczenie wymiarów i masy osprzętu.

Dla kogo NIE jest?

• Nie jest to odbiornik RC - nie zastępuje ELRS, TBS Crossfire ani FrSky.
• Nie jest to kontroler lotu - wymaga podłączenia do kompatybilnego FC.
• Nie jest to moduł RTK - producent nie podaje obsługi pozycjonowania RTK.

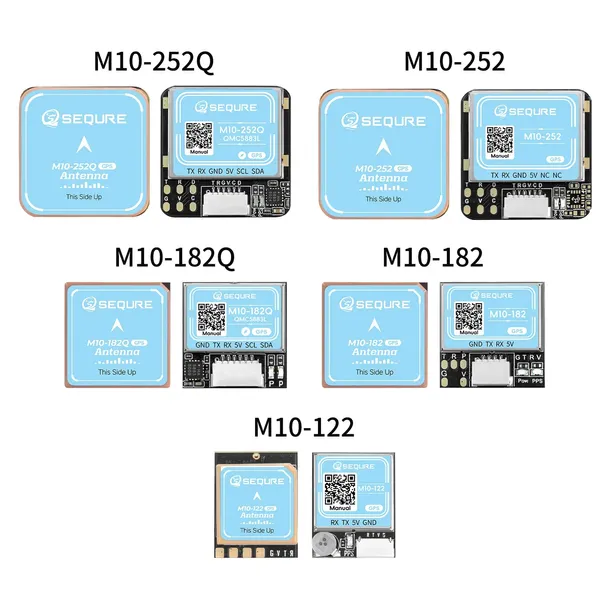

• Nie będzie dobrym wyborem, jeśli potrzebujesz wersji bez kompasu - wtedy sprawdź wariant M10-182.

Pozycjonowanie i praca z firmware FC

SEQURE M10-182Q obsługuje protokoły wyjściowe NMEA oraz UBLOX. Jest kompatybilny z popularnymi firmware kontrolerów lotu, w tym Betaflight, INVA/INAV oraz Ardupilot.

W praktyce oznacza to, że moduł może być używany w typowych projektach FPV, gdzie GPS odpowiada za odczyt pozycji, prędkości i danych potrzebnych do funkcji związanych z lokalizacją modelu. Przy konfiguracji w kontrolerze lotu należy dobrać odpowiedni UART, ustawić właściwy protokół i zweryfikować odczyt satelitów przed pierwszym lotem.

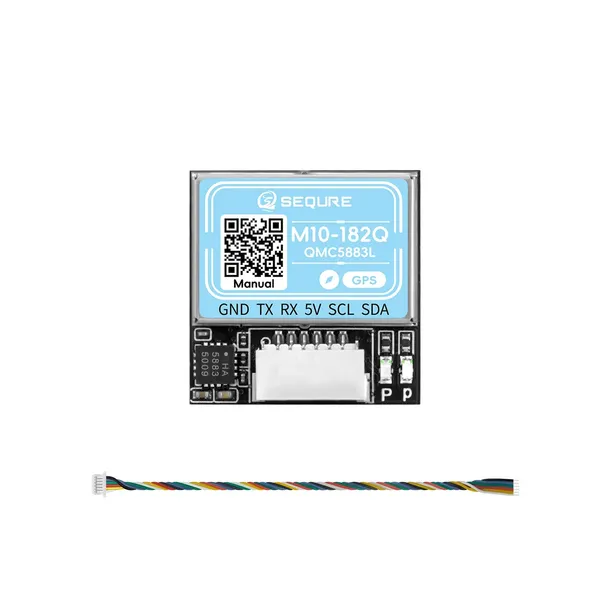

Kompas QMC5883L w wariancie M10-182Q

Wersja M10-182Q ma zintegrowany kompas QMC5883L. To istotna różnica względem wariantu M10-182, który według tabeli producenta nie posiada kompasu.

Magnetometr jest szczególnie przydatny w konfiguracjach, w których firmware wykorzystuje kierunek względem pola magnetycznego Ziemi. W konstrukcjach FPV należy jednak pamiętać, że kompas wymaga poprawnego montażu i kalibracji, a jego pracę mogą zakłócać przewody zasilające, ESC, silniki oraz elementy generujące pole elektromagnetyczne.

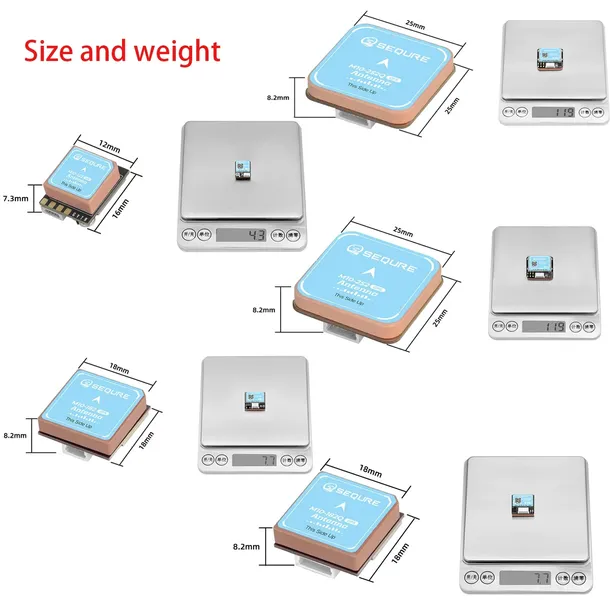

Kompaktowa konstrukcja 18x18 mm

Moduł ma wymiary 18x18x8.2 mm, więc mieści się w wielu ramach FPV bez konieczności stosowania dużego uchwytu. To dobry kompromis między rozmiarem a funkcjonalnością, szczególnie gdy potrzebny jest GPS z kompasem, ale miejsce na ramie jest ograniczone.

Masa wariantu M10-182Q według danych producenta wynosi około 7.7-8 g. Przy lekkich konstrukcjach warto uwzględnić ją w całkowitym bilansie masy drona.

Specyfikacja techniczna

Parametr

SEQURE M10-182Q

Marka

SEQURE

Model

M10-182Q

Typ produktu

Moduł GPS do drona FPV

Chip

M10050

System pozycjonowania

GPS+BDS+GALILEO

System pomocniczy

SBAS, QZSS

Napięcie pracy

3.3-5V

Wymiary

18x18x8.2 mm

Masa

ok. 7.7-8 g

Interfejs

SH1.0 6-pin straight socket

Antena

Ceramiczna

Kanały odbioru

72 kanały wyszukiwania

Baud rate

115200

Protokół wyjściowy

NMEA, UBLOX

Kompas

QMC5883L

Częstotliwość wyjściowa

1-10 Hz, domyślnie 10 Hz

Dokładność prędkości

0.05 m/s

Dokładność pozycjonowania poziomego

2D ACC 1.5 m w otwartej przestrzeni

Czułość odbioru

Trace -162 dBm, Capture -160 dBm

Temperatura pracy

-40C do +85C

Temperatura przechowywania

-40C do +105C

Zawartość zestawu

• Moduł GPS SEQURE M10-182Q - 1 szt.
• Przewód połączeniowy - 1 szt.

FAQ - najczęściej zadawane pytania

Czy SEQURE M10-182Q ma kompas?

Tak. Wariant M10-182Q ma zintegrowany kompas QMC5883L. To odróżnia go od wariantu M10-182, który według tabeli producenta nie ma kompasu.

Z jakimi firmware kontrolerów lotu współpracuje ten GPS?

Jest kompatybilny z popularnym firmware FC, w tym Betaflight, INVA/INAV oraz Ardupilot. Przed lotem należy poprawnie ustawić port UART i protokół GPS w konfiguratorze.

Jakie napięcie zasilania obsługuje M10-182Q?

Moduł pracuje w zakresie 3.3-5V. Przed podłączeniem sprawdź pinout kontrolera lotu i nie podawaj napięcia wyższego niż przewiduje specyfikacja.

Czy ten moduł nadaje się do małych ram FPV?

Tak. Rozmiar 18x18x8.2 mm ułatwia montaż w mniejszych konstrukcjach FPV, pod warunkiem że na ramie jest miejsce na bezpieczne odsunięcie GPS od źródeł zakłóceń.

Rada eksperta Avifly: GPS montuj możliwie wysoko i z dala od przewodów zasilających, ESC, VTX oraz anten nadajnika. Przy pierwszej konfiguracji sprawdź liczbę satelitów na otwartej przestrzeni, zanim aktywujesz funkcje zależne od pozycji.
