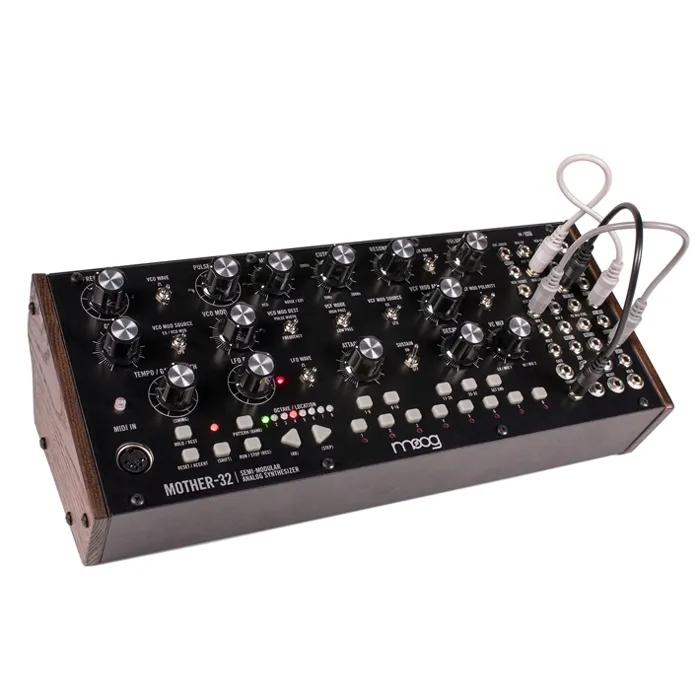

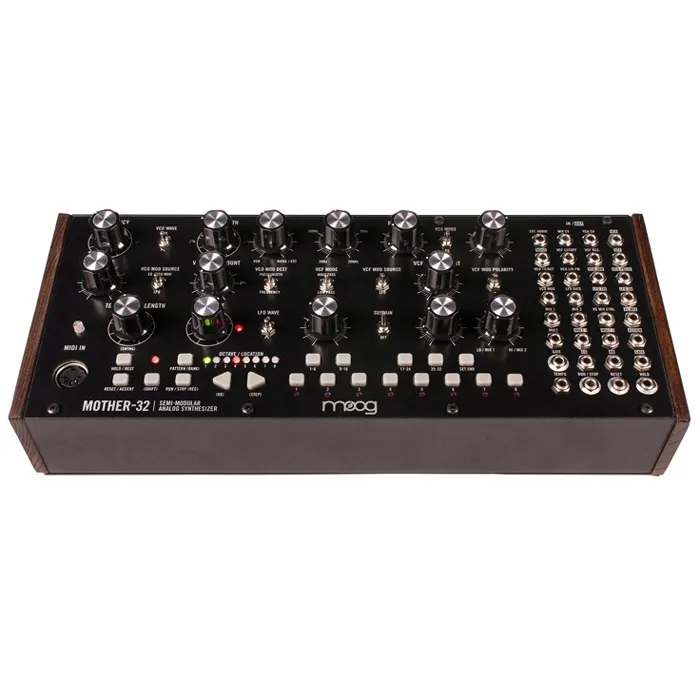

MOOG MOTHER-32 - Syntezator semi-modularny

Mother-32 jest pierwszym semimodularnym syntezatorem w formacie tabletop. To wyrazisty analogowy instrument, dodający naturalne, analogowe brzmienie, z sekwencerem oraz rozbudowanymi możliwościami połączeń do każdego systemu elektronicznego lub modularnego. Ten nowy rozszerzalny instrument, stworzony do występów na żywo i produkcji w studiu, został wykonany ręcznie w Asheville, w Karolinie Północnej. Został starannie zaprojektowany tak, aby zapewnić muzykom urozmaicony wachlarz narzędzi twórczych, inspirujących do tworzenia nowej muzyki, unikalnych brzmień i niekończącej się eksploracji dźwięków.

Mother-32 zabezpieczony jest solidną obudową z tłoczonego aluminium z drewnianymi bokami. Wyposażono go w sterowany napięciem sekwencer 32-krokowy z 64 lokalizacjami sekwencji, górno – i dolnoprzepustowy filtr drabinkowy Moog, 2 miksery sterowane napięciem, klasyczny oscylator Moog z dwoma wyjściami, szerokozakresowy LFO z możliwością modulacji audio-rate, wejście MIDI z przetwarzaniem MIDI na CV, biały szum, modularną krosownicę z 32 złączami do złożonej, rozszerzonej syntezy oraz konfigurowalne złącze CV z możliwością przypisania 16 źródeł.

Konstrukcja semi-modularna nie wymaga żadnych skomplikowanych połączeń, żeby natychmiast zacząć tworzyć natchnioną muzykę.

Sterowany napięciem sekwencer 32-krokowy z 64 lokalizacjami sekwencji.

• Dolno- i górnoprzepustowy filtr drabinkowy Moog (Low Pass & High Pass Moog Ladder Filter (20Hz–20KHz)) z rezonansem sterowanym napięciem,
• Wejście zewnętrznego sygnału audio do przetwarzania zewnętrznych źródeł dźwięku,
• Oscylator Mooga z wyjściami fali puls i piłokształtnej,
• 5-pinowe wejście MIDI i przetwornik MIDI na CV,
• 32 modularne złącza („patch–pointy”, w zestawie 5 kabli),
• 2 miksery sterowane napięciem,
• Świetne uzupełnienie Werkstatt 01, Minitaur i innych syntezatorów,
• Główny moduł można łatwo przekształcić na format Eurorack,
• Montaż 2 lub 3 urządzeń pionowo z opcjonalnymi zestawami 2 Tier Rack Kit i 3 Tier Rack Kit,
• Kompletne rozwiązanie dla nowych użytkowników Eurorack – nie wymaga innych elementów.

Specyfikacja

Oscylator sterowany napięciem (VCO)

• Pojedynczy VCO z równoległymi wyjściami fali piłokształtnej (Sawtooth) i puls (Pulse) (+/ – 5V)
• 1V/oktawę od 8 Hz do 8 kHz (maksymalnie 16 kHz z LFO/CV)
• Regulacja częstotliwości na panelu (Frequency +/- 1 oktawa)
• Przełącznik przebiegów fal wysyłanych do miksera
• Regulacja Pulse Width
• Wejścia Linear FM i Expotential FM 1V/oktawę (+/-5V)

Noise

• Wyjście znormalizowane do wejścia Ext Audio,
• Wyjście białego szumu (White Noise, +/-5V).

Mikser sterowany napięciem

• Miks wybranego przebiegu fali VCO i wejścia Ext Audio (połączonego z White Noise),
• Wejście Mix CV (+/-5V).

Filtr sterowany napięciem (VCF)

• Przełączany (dolno-/górnoprzepustowy), 4-biegunowy filtr drabinkowy Moog, pracujący w zakresie od 20Hz do 20KHz z rezonansem sterowanym napięciem,
• Wejście VCF Cutoff (+/- 5V),
• Wejście VCF Resonance (+/- 5V),
• Wyjście VCF(+/- 5V).

Wzmacniacz sterowany napięciem (VCA)

• Wybór źródła CV: EG lub ON (drone),
• Wejście VCA CV (od 0 do +8V w trybie EG i +/-5V w trybie ON, zsumowane z sygnałami z przełącznika ON/EG),
• Regulacja poziomu głośności (wyjścia VCA i liniowego/słuchawkowego),
• Wyjście VCA (+/-5V) i wyjście słuchawkowe/audio 1/4″ na tylnym panelu (szczyt. +/- 1.7V).

Generator wolnych przebiegów (LFO)

• Wyjście przebiegu fali kwadratowej (+/- 5V),
• Wyjście przebiegu fali trójkątnej (+/- 5V),
• Wybór kształtu fali dla VCO i VCF MOD,
• Regulacja prędkości (Rate) na panelu od 0,1 Hz do 350 Hz (maks. 600 Hz),
• Wejście LFO Rate CV (+/-5V).

Generator obwiedni (EG)

• Regulacja Attack i Decay,
• Sustain ON/OFF do pojedynczego wyzwalania (ASD) lub wielokrotnego wyzwalania (AD),
• Wejście External Gate (od 0 do +5V, tolerancja do 10 V),
• Wyjście EG (od 0 do +7,5 V).

Modulacja VCO

• Wybór źródła CV: EG/VCO lub LFO (EG znormalizowany do wejścia VCO MOD),
• Wejście VCO Mod (znormalizowane do pozycji przełącznika EG/VCO MOD),
• Regulacja Variable Modulation Amount (zmienny poziom modulacji),
• Wybór celu modulacji: VCO Pitch lub PWM (PWM zsumowany z regulacją Pulse Width, znajdującą się na panelu).

Modulacja VCF

• Wybór źródła CV: EG lub LFO,
• Regulacja Variable Modulation Amount (zmienny poziom modulacji),
• Wybór polaryzacji modulacji VCF (+/-).

Mikser sterowany napięciem/tłumik

Sterowany napięciem obwód miksera do miksowania dwóch połączonych sygnałów DC

• Wejście Mix 1 (Znormalizowane do masy),
• Wejście Mix 2 (Znormalizowane do +5 V),
• Wejście Mix Control od -5 V do +5 V),
• Wyjście Mix: Wyjście Un-inverted (od -5 do +5 V).

Powielacz

Powielacz sygnału 1 wejście, 2 wyjścia

• Wejście Mult: Sygnał buforowany,
• Wyjścia Mult: 1 i 2.

Klawiatura

• Jednooktawowa klawiatura z 13 klawiszami (w trybie Step Edit Mode jest używana do wybierania, wyciszania i włączania kroków sekwencera.),
• Przyciski Octave Up/Down do wybierania jednego z 8 dostępnych ustawień oktawy,
• Regulacja Glide Time,
• Wyjście KB CV (od -5 do +5 V),
• Wyjście Gate (od 0 do +5 V).

Sekwencer

• Sekwencer 32-krokowy z trybem Dual – z 64 lokalizacjami sekwencji,
• Tryby pracy klawiatury:

  – W trybie KB Mode klawiatura jest wykorzystywana do gry, wprowadzania sekwencji i transponowania sekwencji.

  – W trybie Step Mode klawiatura działa jako interfejs sekwencera i jest używana do włączania i wyciszania kroków, zmiany danych dźwięków i wybierania banków sekwencji,

• Każdy krok sekwencji zawiera: Note Value, Gate Length (Tie), Rest On/Off, Accent On/Off, Glide On/Off i Ratchet (do 4 powtórzeń dźwięku w czasie trwania pojedynczego dźwięku),
• Regulatory sekwencera na panelu: Tempo, Swing, Run/Stop, Hold i Reset,
• Wejścia sterowania sekwencera: Tempo, Run/Stop (używane także do synchronizacji), Reset i Hold,
• Wyjścia sterowania sekwencera: KB, Gate, Accent Pulse PATCHBAY,
• Krosownica (PATCHBAY) zawiera 32 gniazda 3,5 mm,
• Dostępne wejścia: External Audio, Mix CV, VCA CV, VCF Cutoff, VCF Resonance, VCO 1V/Octave, VCO Linear FM, VCO Modulation, LFO Rate, Mix 1, Mix 2, VC Mix Control, Mult, Gate, Tempo, Run/Stop, Reset i Hold,
• Dostępne wyjścia: VCA, Noise, VCF, VCO Saw, VCO Pulse, LFO Triangle, LFO Square, VC Mix, Mult 1, Mult 2, Assign, EG, KB, Gate.

Wyjście konfigurowalne

• Uniwersalne wyjście sterowania z możliwością przypisania go do jednej z 16 dostępnych funkcji: Sequencer Accent, Sequencer Clock, Sequencer Clock /2 Sequencer Clock /4, Decimated „Ramp”, Decimated „Saw”, Decimated „Triangle”, Stepped Random, STEP 1, MIDI Note On Velocity, MIDI Channel Aftertouch, MIDI Pitch Bend, MIDI CC1 Mod Wheel, MIDI CC2, MIDI CC4 i MIDI CC7

Dane ogólne

• Wymiary: 32 cm (szer.) 10,7 cm (wys.) z pokrętłami) x 14 cm (gł.),
• Waga: 1,6 kg,
• Pobór mocy: 2,8 W,
• Dołączony zasilacz: 100-250 VAC, 50-60Hz, +12VDC 1A,
• Krosownica: 32 x jack 3,5 mm,
• Wyjście audio na tylnym panelu: 1/4″ – słuchawkowe/audio.

Specyfikacja EURORACK

• Pobór prądu: 230mA (złącze 10-stykowe),
• Wymiary montażowe: 60 HP (Głębokość modułu 0,69” 26 mm)

Akcesoria

• 2 Tier Rack Kit (Dwupoziomowy zestaw rackowy),
• Montaż 2 syntezatorów Mother-32 razem pionowo, zwiększający modularność i możliwości syntezy,
• P/N: KIT-RM-0201

  3 Tier Rack Kit (Trzypoziomowy zestaw rackowy),

• Montaż 3 syntezatorów Mother-32 razem pionowo, zwiększający modularność i możliwości syntezy,
• P/N: KIT-RM-0301

  6” Patch Cable Set (Zestaw kabli 15 cm)

  5 wysokiej jakości kabli Moog do połączeń w krosownicy Mother-32 i do wszystkich innych instrumentów ze złączami 3,5 mm

• P/N: ACC-CABLE-SET-2

  12” Patch Cable Set Zestaw kabli 30 cm

  5 wysokiej jakości kabli Moog do połączeń w krosownicy Mother-32 i do wszystkich innych instrumentów ze złączami 3,5 mm,

• P/N: ACC-CABLE-SET-3

  Replacement Power Supply (Zapasowy zasilacz)

  Zapasowy zasilacz (szczególnie zalecany dla muzyków w trasie),

• P/N: TRN-01-000-0016

  Empty Moog 60HP Case

  Case Eurorack 60HP z tłoczonego aluminium, z drewnianymi bokami (wymaga osobnego modułu zasilającego Eurorack). Głębokość modułu do 1,9″,

  • P/N: TRN-01-000-0016

  Mother 32 Travel Bag (Torba do Mother 32)

  Torba wysokiej jakości, wykonana ręcznie w USA, specjalnie do Mother-32,

• P/N: ACC-GB-010.
