Sterownik do wędzarni metalowy z regulacją temperatury

Ogłoszenie dotyczy samego sterownika wędzarni

Funkcje

-regulacja temperatura przez sterowanie grzałką max 4000 w-sterowane przez stycznik

-regulacja wentylatorem do osuszania wędlin w komplecie

-sterowanie generatorem dymu w komplecie

Termostat GRZAŁKI-ustawienie temperatury wędzarni

Moduł posiada możliwość grzania oraz chłodzenia

• Grzanie - przekaźnik zostaje załączony gdy temperatura jest mniejsza od zadanej o wartość histerezy. W momencie gdy temperatura osiąga wartość zadaną przekaźnik zostaje wyłączony.
• Chłodzenie -przekaźnik zostaje załączony gdy temperatura wzrośnie powyżej ustawionej z uwzględnieniem histerezy. Wyłączenie przekaźnika nastąpi gdy temperatura spadnie do wartości zadanej.

Dane techniczne:

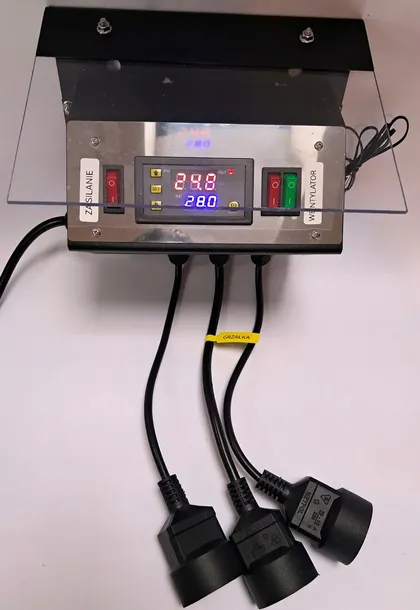

• Wyświetlacze: 2x LED 3 cyfrowy,
• Kolor wyświetlacza: czerwony,
• Kolor LED sygnalizującej: zielony/czerwony (przekaźnik/alarm),
• Zasilanie: 230V AC,
• Pobór prądu: 30mA,
• Pomiar temperatury: -50°C - +100°C,
• Rozdzielczość pomiaru: 0,1°C (do 99,9°C),
• Częstotliwość odświeżania temperatury:0,5s,
• Prąd styku/przekaźnika: 20A
• Alarm: urządzenie posiada programowalny alarm przekroczenia dolnej lub górnej granicy temperatury. Sygnalizowany dźwiękiem (buzzerem) i migającą diodą,
• Diody LED: sygnalizują o załączeniu przekaźnika i uruchomionym alarmie,
• Wbudowana pamięć ustawień: gdy zaniknie zasilanie, nie trzeba na nowo programować urządzenia.
• Czujnik: NTC10k na przewodzie 1M

PROGRAMOWANIE

• MENU - aby wejść w system programowania należy przytrzymać przycisk SET około 4-5sekund.
• Wybór trybu programowania P0 - P6 wybieramy przyciskami + i -
• Wejście w wybrany tryb zatwierdzamy przyciskiem SET
• Zatwierdzenie wybranej wartości przyciskiem SET

Tryby programowania P0 - P6

• P0 - wybór C/H chłodzenie lub grzanie
• P1 - zakres zadziałania histerezy możliwość wyboru od 0.5 do 15°C
• P2 - górna granica temperatury (domyślnie 120*C) zakres -45°C do 120°C
• P3 - dolna granica temperatury (domyślnie -55*C)  zakres -55°C do 120°C
• P4 - kalibracja termometru w zakresie -7°C do 7°C (ustawiamy gdy wskazania temperatury są błędne)
• P5 - czas opóźnienia załączenia przekaźnika w zakresie 0min do 10min
• P6 - alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110°C (alarm wizualny)
• Załączenie jednoczesne przycisków + i - w momencie włączenia napięcia zasilania powoduje reset do ustawień fabrycznych

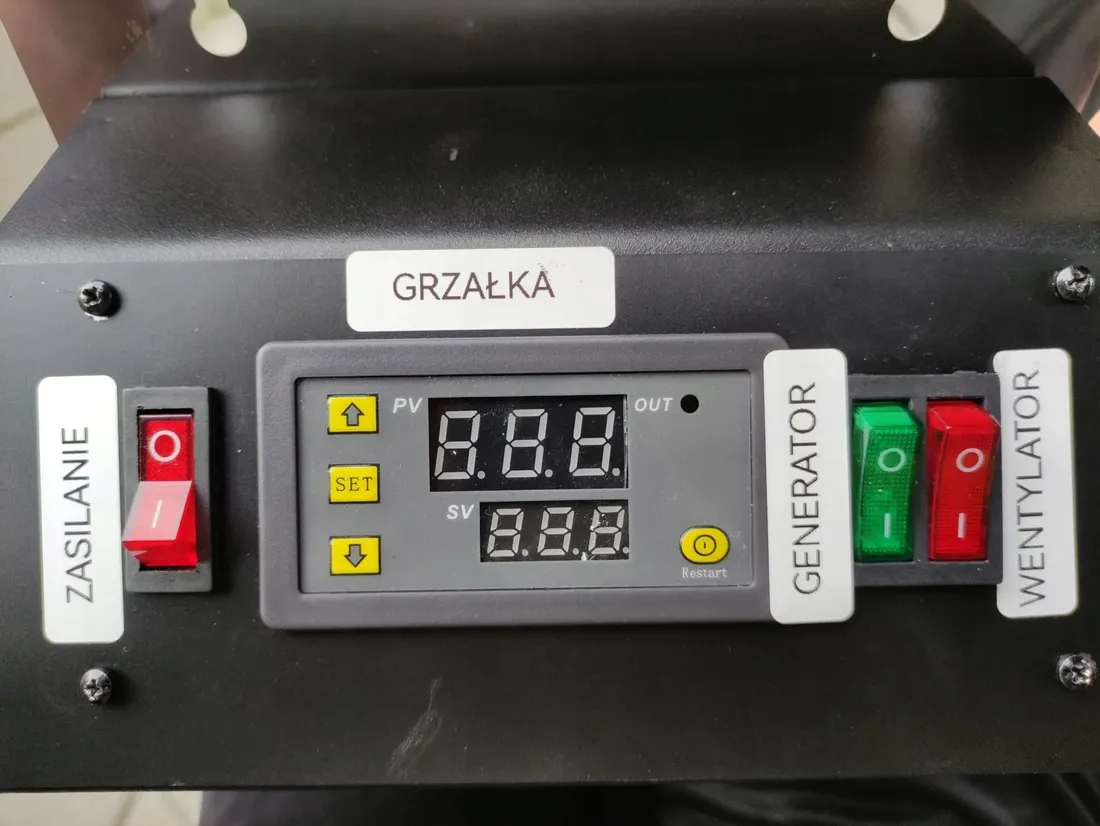

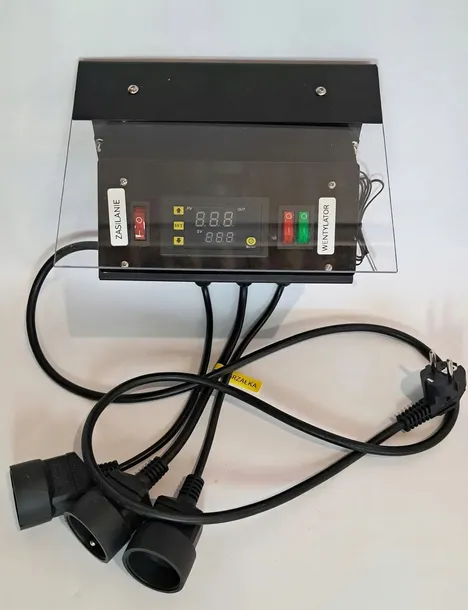

Sterownik wyposażony w włączniki każdego urządzenia

Pierwszy włącznik główny zasilania

Drugi nastawa temperatury wędzarni

Trzeci włącznik generatora dymu

Czwarty włącznik wentylatora osuszania

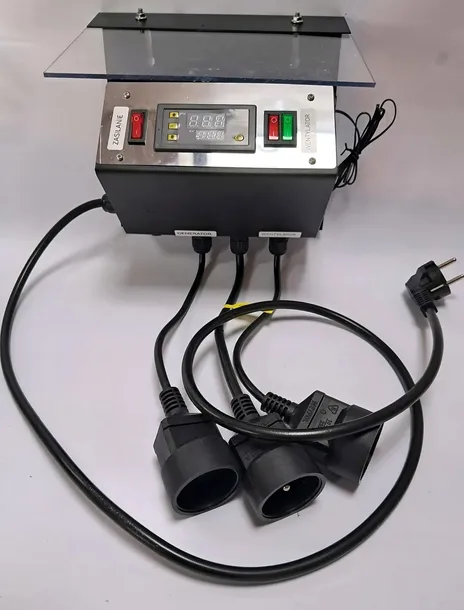

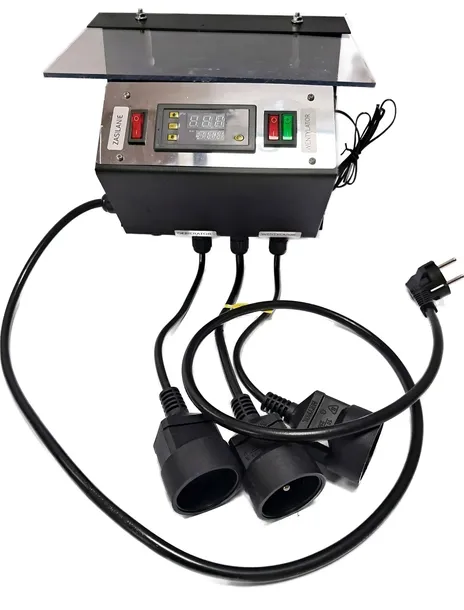

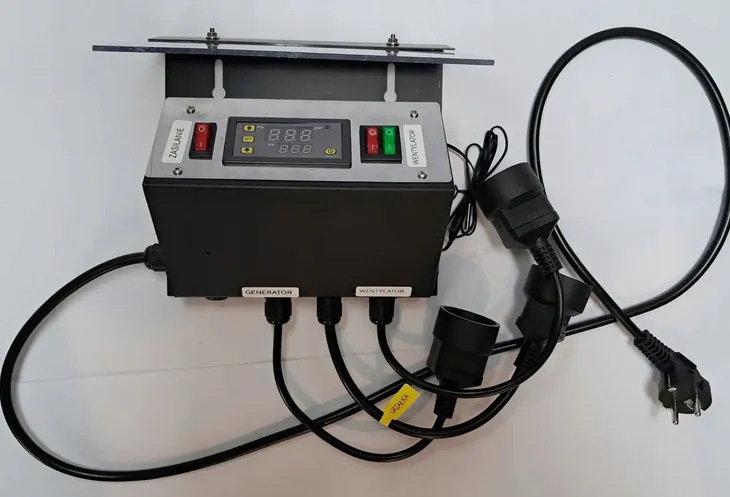

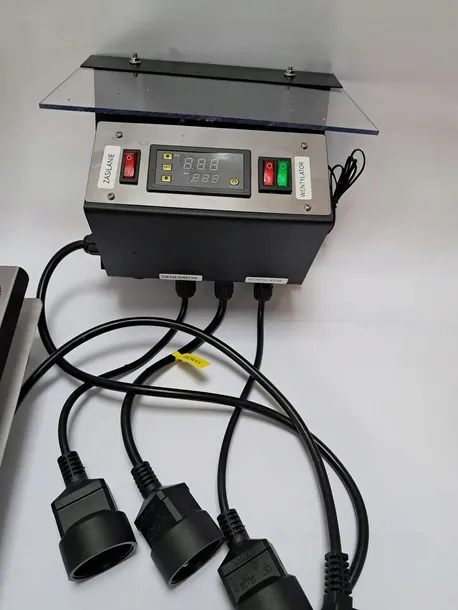

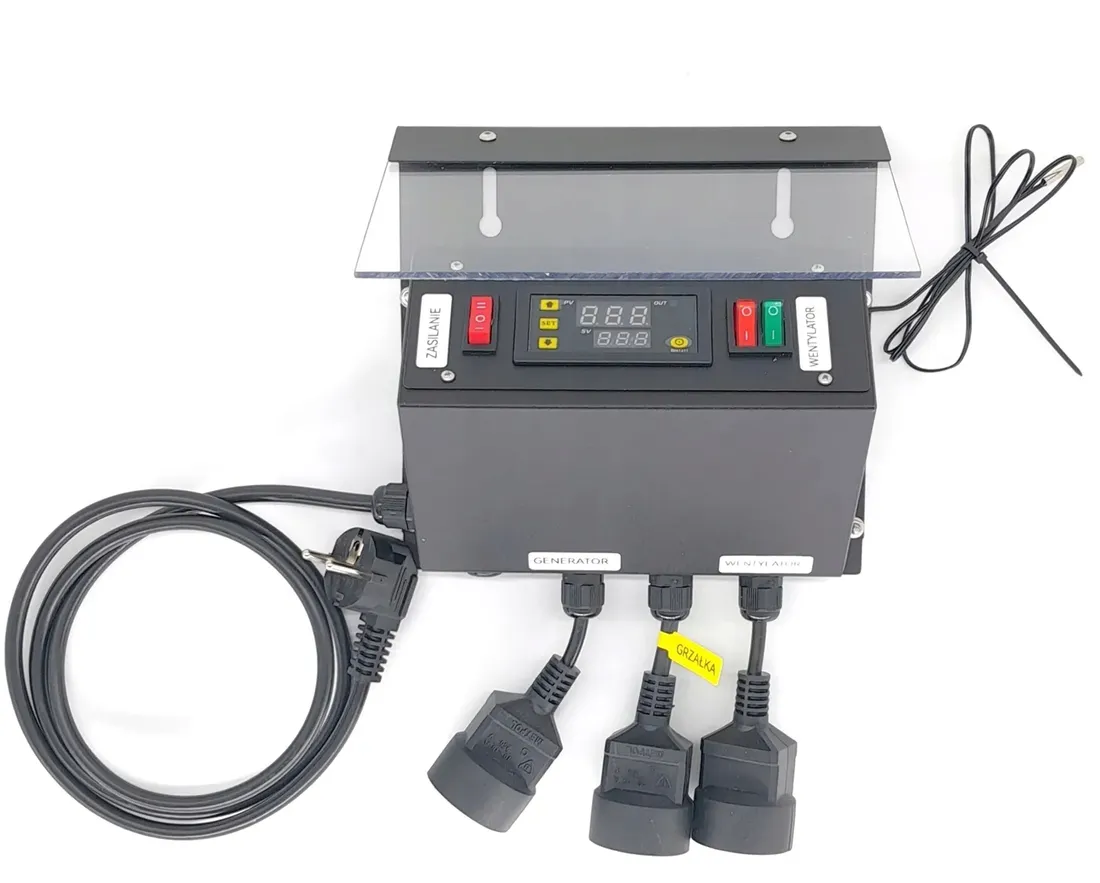

Trzy przewody przyłączeniowe

-pierwszy generator dymu

------------------------------------drugi podłączenie grzałki-środkowy(nie pomylić z innymi)-------------------------------------------------------------

-trzeci wentylator osuszania

Wszystkie możliwe urządzenia do podłączenia na zdjęciu do zakupu na naszych aukcjach
