RadioMaster ERS-BA01 - barometryczny czujnik wysokości dla ExpressLRS

RadioMaster ERS-BA01 to precyzyjny czujnik barometryczny przeznaczony do współpracy z kompatybilnymi odbiornikami ExpressLRS. Moduł mierzy ciśnienie barometryczne i przelicza je na względną wysokość, przekazując dane telemetryczne do radia z EdgeTX.

Czujnik obsługuje monitorowanie wysokości w czasie rzeczywistym z dokładnością ±0,5 m. Dzięki portom wejścia i wyjścia może pracować w układzie pass-through, umożliwiając liniowe łączenie z dodatkowymi czujnikami z serii ERS.

Najważniejsze cechy

• Pomiar wysokości względnej na podstawie ciśnienia barometrycznego.
• Telemetria wysokości w czasie rzeczywistym przesyłana do radia EdgeTX.
• Dokładność pomiaru wysokości: ±0,5 m.
• Obsługa połączenia pass-through do łączenia kolejnych czujników ERS.
• Komunikacja z kompatybilnymi odbiornikami ExpressLRS PWM przez CRSF.

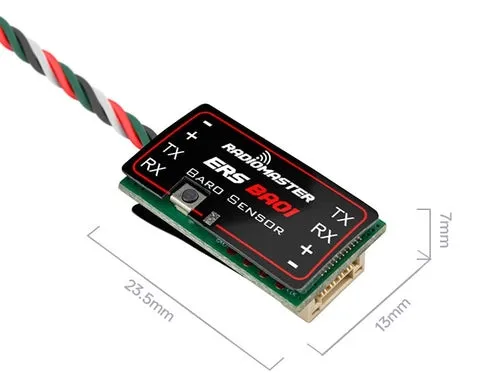

• Kompaktowe wymiary: 23,5 × 13 × 7 mm.
• Niska masa: 3,5 g.

Kompatybilność

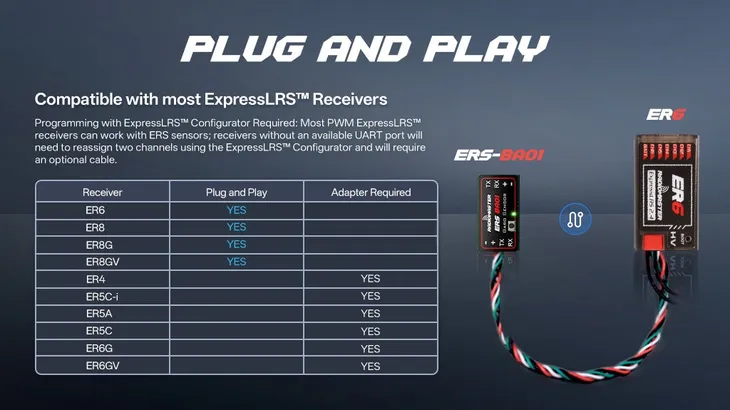

Producent wskazuje obsługę plug and play z odbiornikami RadioMaster ER6, ER8 oraz ER8G/ER8GV. Większość odbiorników PWM ExpressLRS jest kompatybilna, jednak modele bez dedykowanego portu UART wymagają konfiguracji dwóch wyjść PWM jako UART TX i RX przez Web UI odbiornika lub skrypt ExpressLRS LUA.

Dla odbiorników wyposażonych wyłącznie w standardowe piny serw producent przewiduje opcjonalny przewód-adapter UART do dwóch wtyków PWM.

Konfiguracja i logowanie telemetrii

Do konfiguracji czujnika oraz wyświetlania telemetrii na radiu EdgeTX producent udostępnia skrypt RadioMaster Sensor Configurator LUA. Pliki LUA należy skopiować do katalogu /SCRIPTS/TOOLS/ po podłączeniu radia do komputera w trybie USB-SD.

Specyfikacja techniczna

Produkt ERS-BA01 Barometer Sensor Napięcie pracy 5–8,4 V Prąd pracy 9 mA Dokładność wysokości ±0,5 m Zakres temperatury od -10°C do +85°C Wymiary 23,5 × 13 × 7 mm Masa 3,5 g

Zawartość zestawu

• 1 × RadioMaster ERS-BA01 Precision Barometric Altitude Sensor
• 3 × rurka termokurczliwa
• 1 × karta z kodem QR do instrukcji
