Moduł regulator MOCY AC 230V 2000W - maks 2kW

Moduł regulator MOCY AC 230V 2000W - maksymalnie 2kW

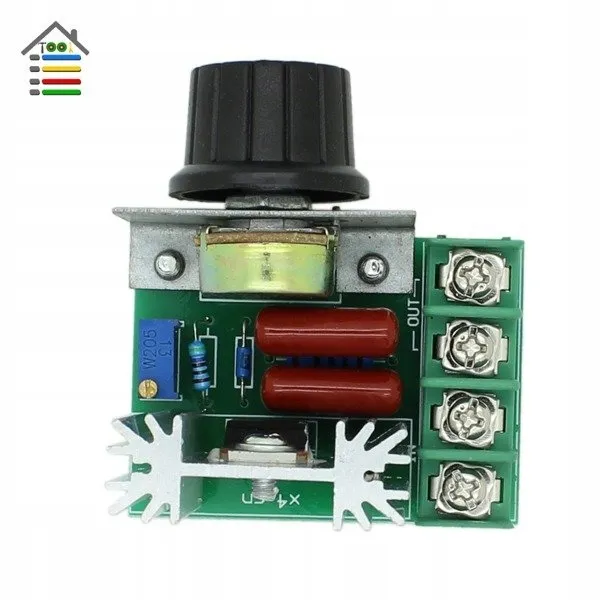

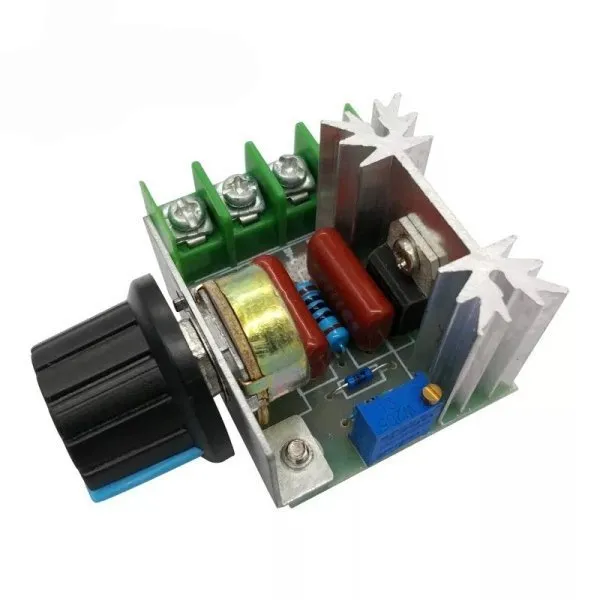

Regulator napięcia i mocy SCR steruje napięciem pracy w zakresie od 10V do 230V AC. Sterownik mocy posiada wbudowany potencjometr do płynnej regulacji napięcia wyjściowego oraz radiator dla lepszego odprowadzania ciepła z triaka.

Regulator można wykorzystać w wielu urządzeniach zasilanych napięciem przemiennym AC z sieci elektroenergetycznej.

• regulacja natężenia światła (ściemniacz)
• płynna regulacja obrotów silników w elektronarzędziach, wentylatorach itp.
• regulacja prądu ładowania w prostownikach akumulatorowych
• regulacja temperatury: grzałek , grzejników itp.

Cechy produktu:

• Płynna regulacja obrotów silników, temperatury grzałek i prędkości obrotowej w elektronarzędziach.
• Złącza terminal block do przykręcenia przewodów - złącza ARK skręcane
• Układ zbudowany w oparciu o tyrystor.
• Sterownik wykorzystuje nowatorski dwukierunkowego wysokiej mocy SCR do regulacji prądu do 25A.

Dane techniczne:

• max. moc wyjściowa : 2000 W
• max. prąd wyjściowy: 16A
• napięcie pracy : 230 V
• zakres regulacji : 10 V - 230 V
• temperatura pracy: -20°C do 40°C
• triak wyposażony w radiator

Ważna uwaga odnośnie bezpieczeństwa

• Po stronie modułu wykonawczego na płytce sterownika jest wysokie napięcie zagrażające życiu!
• Nie wolno pod żadnym pozorem wykonywać testów urządzenia bez odpowiedniego zabezpieczenia, grozi to porażeniem prądem elektrycznym.
• Prawie na każdym elemencie po stronie modułów jest wysoki potencjał. Należy zachować szczególną ostrożność

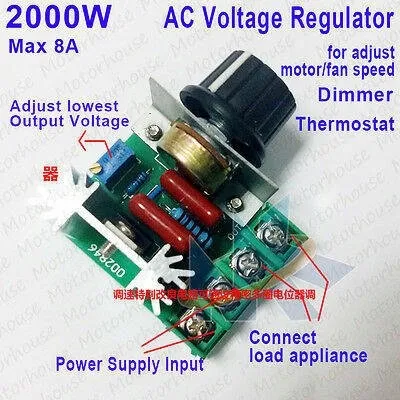

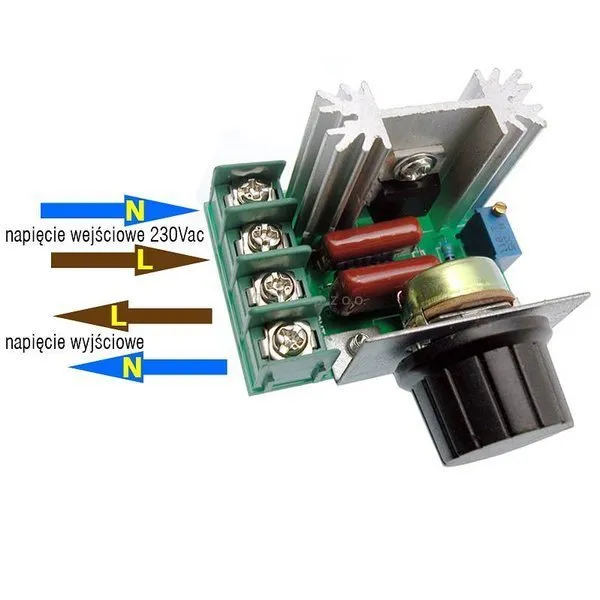

Sposób podłączenia:

• do wejścia podłączamy przewody z napięciem sieciowy 230 V.
• do zacisku wejściowego opisanego symbolem "L" podłączamy przewód z fazą,
• do zacisku "N" podłączamy przewód neutralny.
• zaciski wyjściowe podłączamy dowolnie, po warunkiem, że odbiornik nie wymaga odpowiedniego przyłączenia.
