Atlas M-System M8/FI 6,5 L 200 BX

Atlas M-System M8/FI 6,5 L 200 BX

ATLAS M-system 3G łączniki do mocowania płyt na ścianach, sufitach, poddaszach i podłogach

Najważniejsze cechy - szybki system mocowania płyt g-k i OSB, - płynna regulacja dystansu już od 1 cm oraz kąta nachylenia obudowy, - pozwala na łatwą niwelację krzywizn i nierówności podłoży, - do montażu sufitów płaskich w szerokim zakresie dystansowania, wielopoziomowych, - do montażu podłóg podniesionych na podkładach, legarach i belkach stropowych, - rekomendowany do zabudowy szachtów, poddaszy itp., - umożliwia jednoczesny montaż izolacji termicznej, akustycznej, paroizolacji.

Łączniki tworzywowe ATLAS M-System 3G służą do zabudów i obudów na: - ścianach, - sufitach, - poddaszach, - podłogach (o obciążeniach eksploatacyjnych do max. 4 kN/m2).

Łączniki talerzykowe ATLAS M-system 3G są przeznaczone do mocowania wewnątrz i na zewnątrz pomieszczeń: ­ okładzin ściennych i sufitowych z płyt gipsowo-kartonowych - wg normy PN-EN 520-A1:2012,

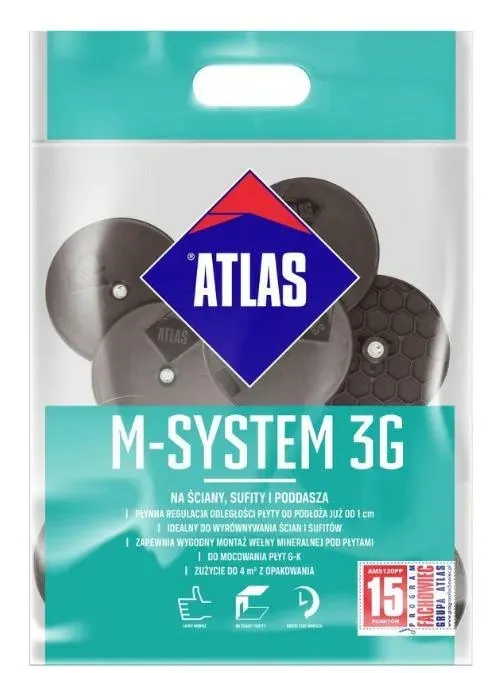

OPAKOWANIE M-SYSTEM 3G ZAWIERA

1. Talerze montażowe fi 120 – 21 sztuk

2. Śruby mocujące M8/o 6,5 kl. 8,8 dł. 100mm – 21 sztuk

3. Tuleje L 50 o 10 BX (o średnicy zew. 10 mm i długości L = 50 mm) – 21 sztuk

4. Wkręty do płyt g-k 3,5x25 – 84 sztuk ZUŻYCIE

Rozstaw i zużycie ATLAS M-system 3G - ściany/sufity z 1 opakowania

PRZEZNACZENIE - SUFITY

ROZSTAW ŁĄCZNIKÓW [CM]

40 x 40 ok.3,5 m2 40 x 50 ok. 4 m2 40 x 60 ok. 5 m2

PRZEZNACZENIE - ŚCIANY

ROZSTAW ŁĄCZNIKÓW [CM]

40 x 50 ok. 4 m2 60 x 40 ok. 5 m2 60 x 50 ok. 6 m2

Rozstaw i zużycie ATLAS M-system 3G – poddasza użytkowe z 1 opakowania

ROZSTAW KROKWI [CM]

70cm ok. 7 m2 80cm ok. 7 m2 90cm ok. 7 m2

Rozstaw łączników dla pojedynczego poszycia z płyt g-k. Podwójne poszycie z płyt g-k może być stosowane jedynie na ścianach, wówczas rekomendowany rozstaw łączników to 60 cm x 60 cm.

Grubość płyt g-k (9,5 mm oraz 12,5 mm) nie ma wpływu na

Dane techniczne:

• Kod EAN: 5905400319538
• Producent: ATLAS
• Kategoria: Zabudowa GK
• Id produktu: 150595275
