Docisk bocz.(para szczek)12mm format

Docisk bocz.(para szczek)12mm FORMAT

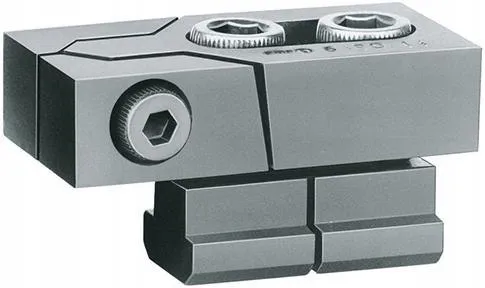

Docisk boczny Format

Wykonanie: ulepszony cieplnie i odpuszczony przy oksydowaniu. Szczególnie niska konstrukcja, brak wystających śrub mocujących. Szczęki mocują dzięki oddziaływaniu klinów jednocześnie do przodu i w dół.

Zastosowanie: do mocowania niskich płyt.

Zakres dostawy: docisk boczny (para szczęk) w komplecie ze śrubami mocującymi DIN 912, nakrętkami do wpustów teowych DIN 508 i wkrętakiem sześciokątnym DIN 911.

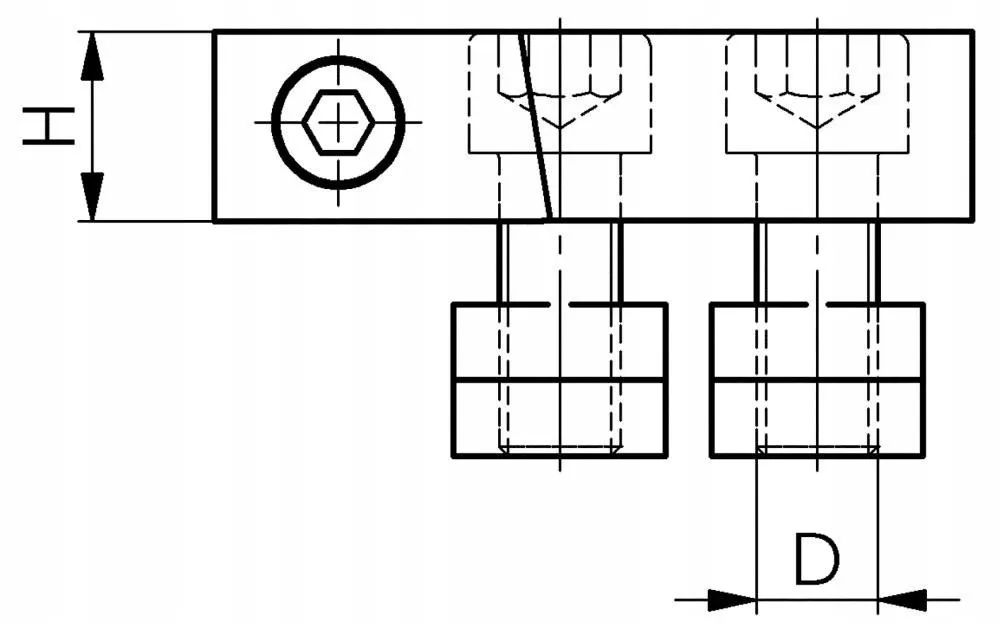

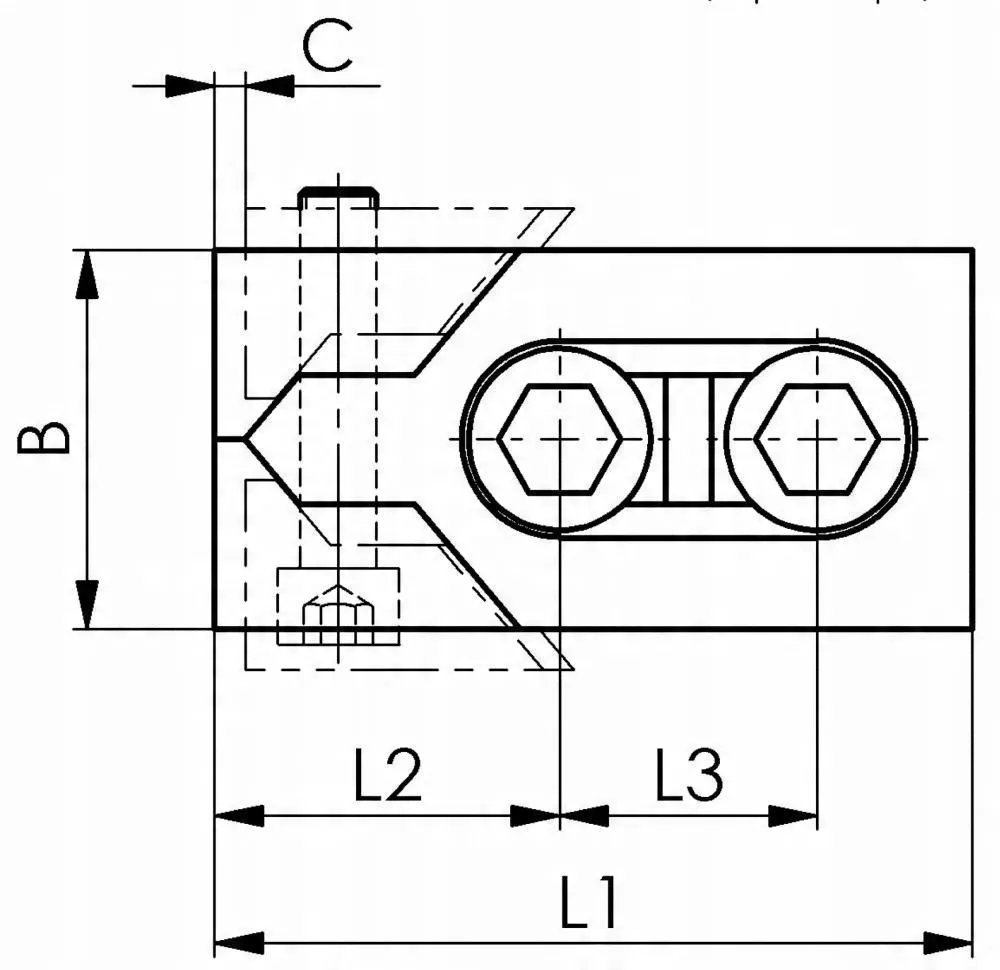

Parametry

• l2: 26 mm
• d: M10
• B: 40 mm
• C: 3 mm
• Szerokość wpustu: 12 mm
• F1: 16 kN
• F2: 0,6 kN
• H: 20 mm
• I: 80 mm
• I1: 39 mm
