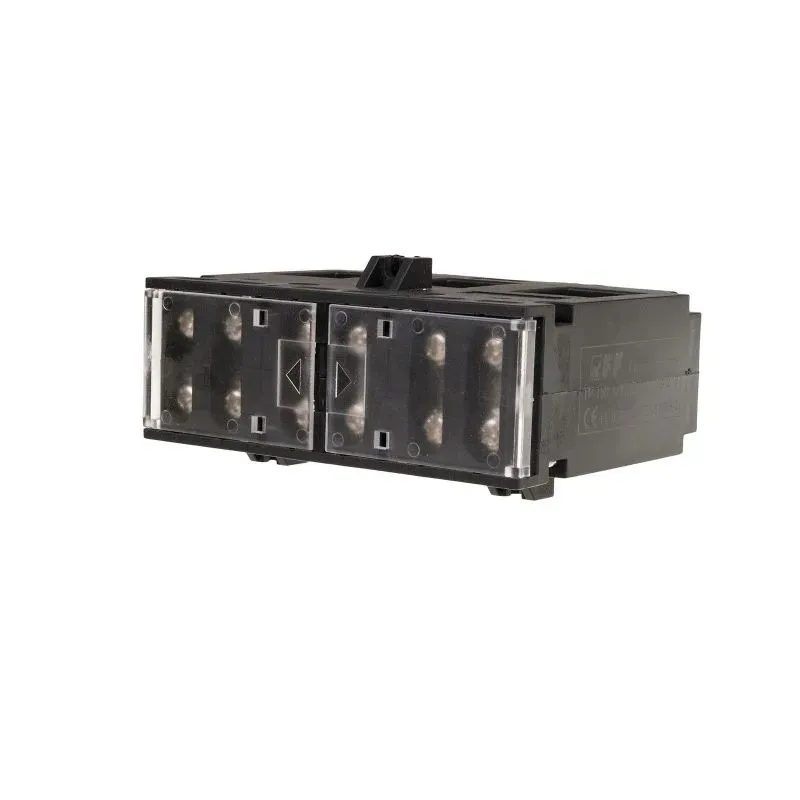

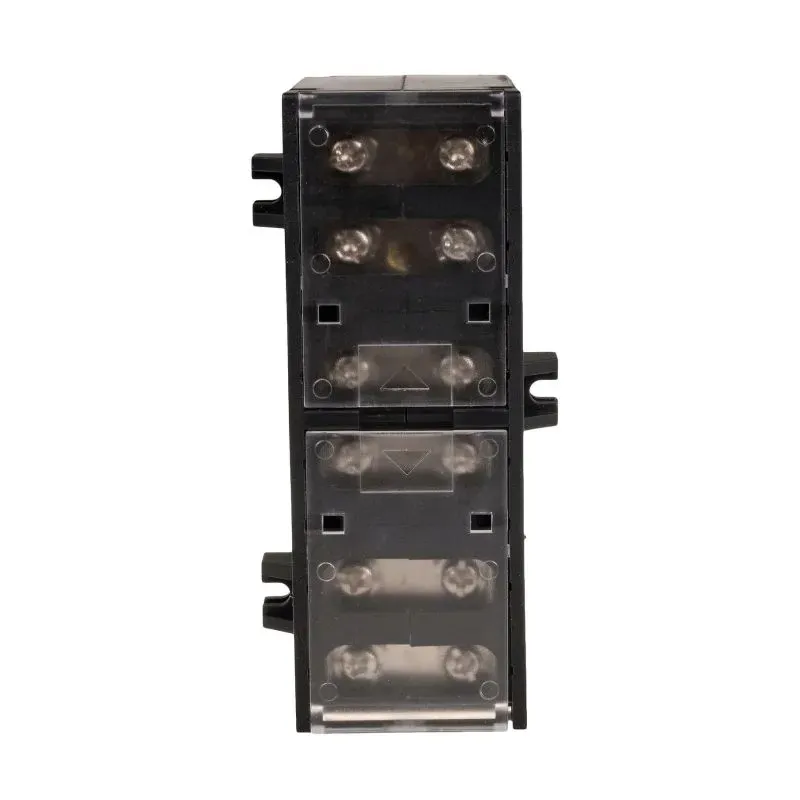

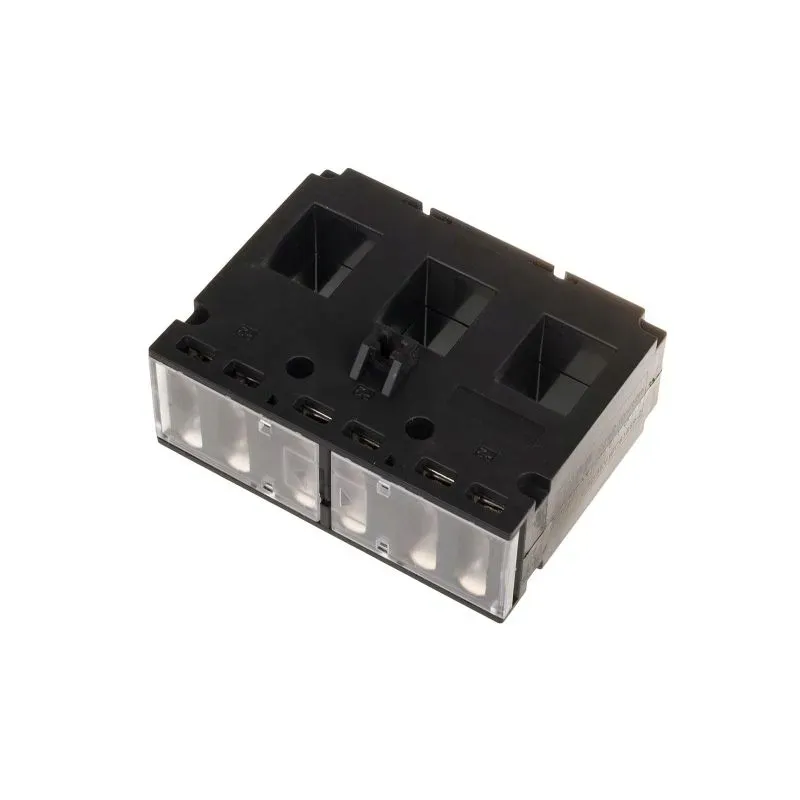

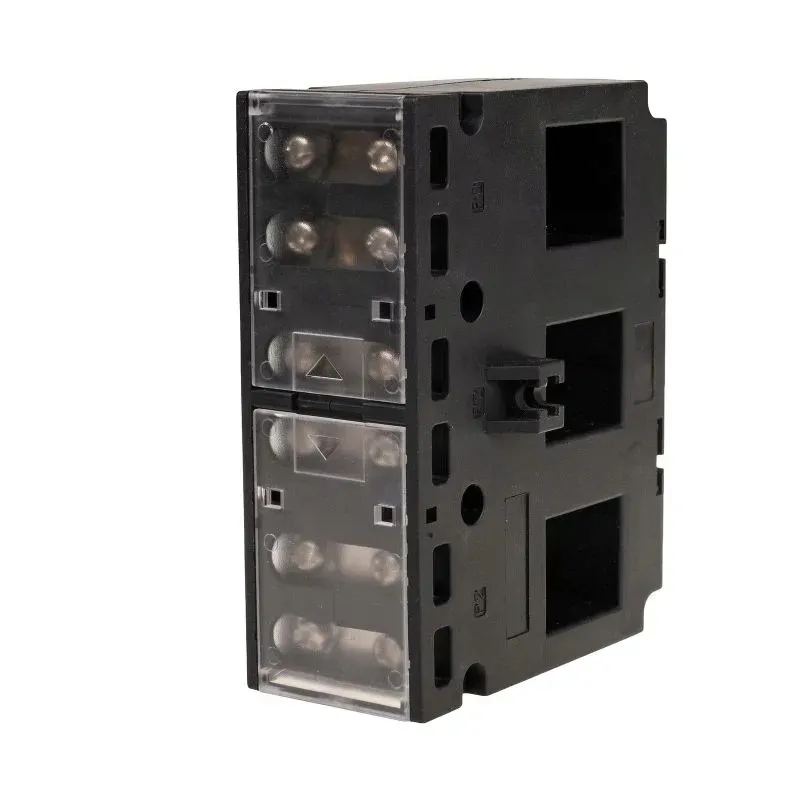

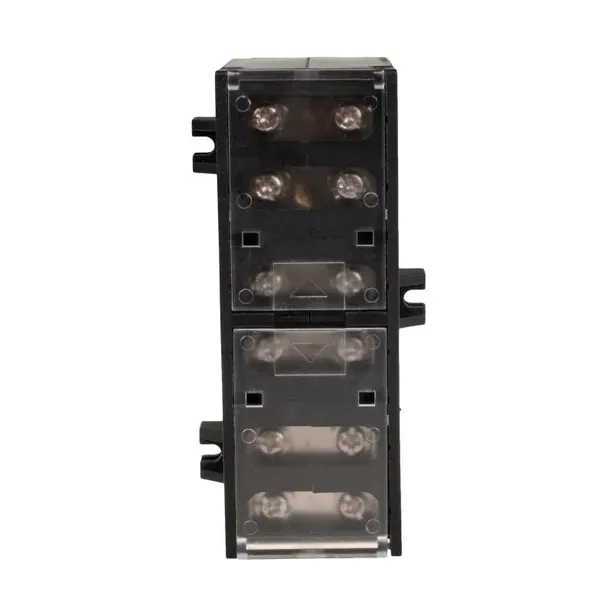

F&F Przekładnik prądowy TP-150-5

F&F, Przekładnik prądowy TP-150-5

• Kod produktu: P-150-5
• Typ: trójfazowy
• Budowa: z zamkniętym rdzeniem
• Przekładnia lp/ls: 150/5
• Klasa: 1
• Moc [VA]: 2,5 VA
• Częstotliwość: 50÷60 Hz
• Maksymalne napięcie pracy: 720 V AC
• Nr normy: IEC 60044-1
• Prąd wtórny nominalny Is: 5 A
• Napięcie przebicia izolacji: 3 kV/1 min.
• Wymiary otworu P1/P2: 22 mm x 26 mm
• Waga: 0,452 kg
• Współczynnik bezpieczeństwa: FS ˂ 5
• Przyłącze S1/S2: zaciski śrubowe 4 mm²

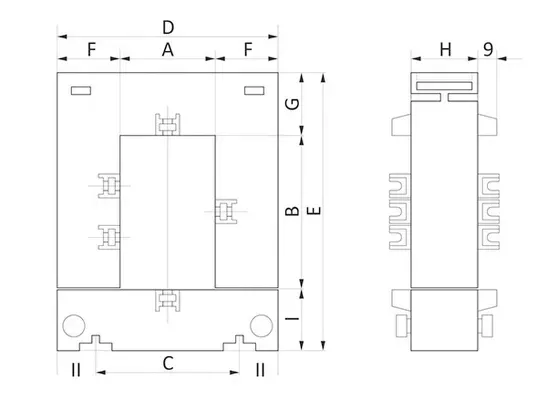

• Wymiary WxHxD [mm]: 76,5 mm x 74 mm x 80 mm
• Prąd zwarciowy termiczny (lth): 60 x In
• Dynamiczny prąd zwarciowy (Idyn): 2,55 x lth
• Moment dokręcający: 0,5 Nm
• Temperatura pracy: -5÷40°C
• Pozycja montażu: pionowa/pozioma
• Montaż: szyna DIN / tablica / przewód
• Stopień ochrony: IP20

Opis produktu

• 3-fazowy.
• Z zamkniętym rdzeniem.
• Przekładnia 150/5.
• Moc 2,5 VA.

Przekładnik prądowy 3-fazowy (3 w 1) służy do pośrednich pomiarów prądów trójfazowych. Jego konstrukcja pozwala na montaż bezpośrednio na wyjściach rozłączników mocy (ABB seria Isomax, Merlin Gerin seria NS i analogicznych) oszczędzając czas montażu i miejsce w rozdzielnicy.

Działanie trójfazowego przekładnika prądowego TP-150

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.

Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd wtórny mierzony; IPm - prąd pierwotny mierzony.

Uwaga!

Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².

Zalecane uziemienie zacisku S2.

Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
