F&F PRZETWORNIK TEMPERATURY MAX-MB-DS-30

F&F, Przetwornik temperatury MB-DS-30, MAX-MB-DS-30

• Kod produktu: MAX-MB-DS-30
• Napięcie zasilania: 9÷30 V DC
• Zakres pomiarowy: -55÷125°C
• Porty: RS-485
• Sonda temperatury: DS1820, DS18B20, DS18S20
• Dokładność odczytu: -10÷85°C: ±0,5°С, -55÷-10°C/-85÷125°C: ±2,0°С
• Protokół komunikacyjny: MODBUS RTU
• Typ pracy: SLAVE
• Prędkość - ustawiana: 1200÷115200 bit/s
• Bity danych: 8
• Bity stopu: 1 / 1.5 / 2
• Bity parzystości: EVEN / ODD / NONE
• Adres: 1÷247
• Maksymalny błąd pomiarowy: ±1°C
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,3 W
• Temperatura pracy: -20÷50°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Opis produktu

Przetwornik pomiarowy MB-DS-30 przeznaczony jest do pomiaru temperatur za pomocą czujników temperatury DS18B20 połączonych w magistrali 1-WIRE i wymiany danych po porcie RS-485 zgodnie ze standardem Modbus RTU z zewnętrznymi urządzeniami typu MASTER.

Funkcje

• obsługa czujników DALLAS DS18B20
• magistrala 1-WIRE
• do 30 punktów pomiarowych
• odczyt aktualnej temperatury
• komunikacja RS-485 / ModbusRTU

Działanie

Moduł dokonuje ciągłego pomiaru temperatur za pomocą zewnętrznych czujników. Odczyt wartości zarejestrowanych temperatur, nastawę wszystkich parametrów pomiarowych, komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

Moduł współpracuje z 3-przewodowym czujnikami cyfrowymi DS18B20.

Sonda temperatury

Dedykowana sonda temperatury: SDS1. Sonda sprzedawana oddzielnie.

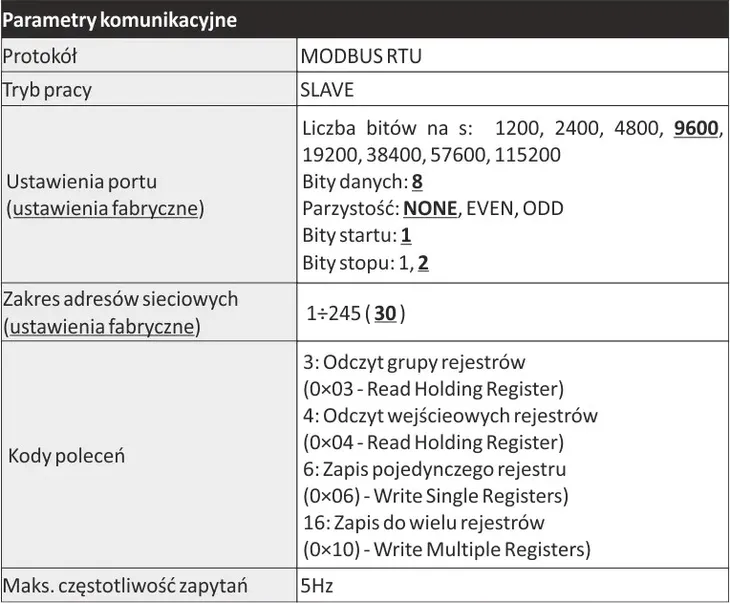

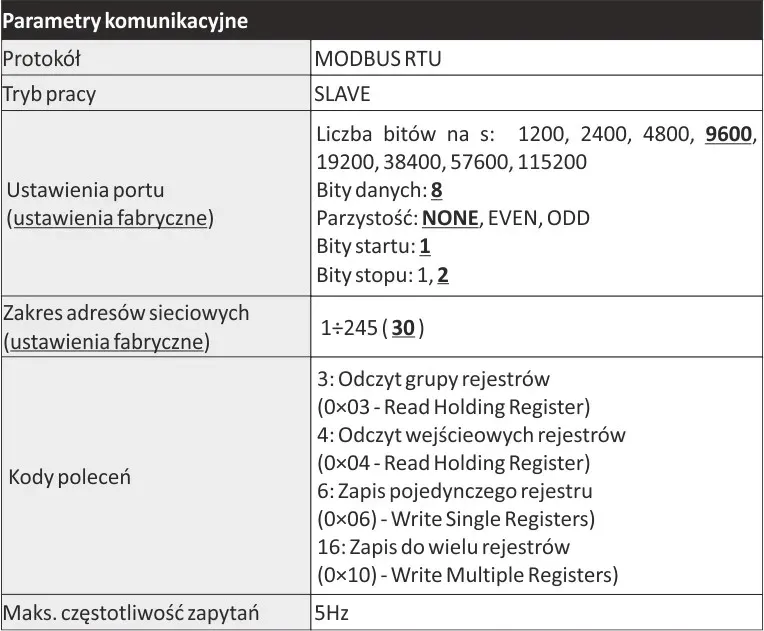

PARAMETRY PROTOKOŁU MODBUS RTU

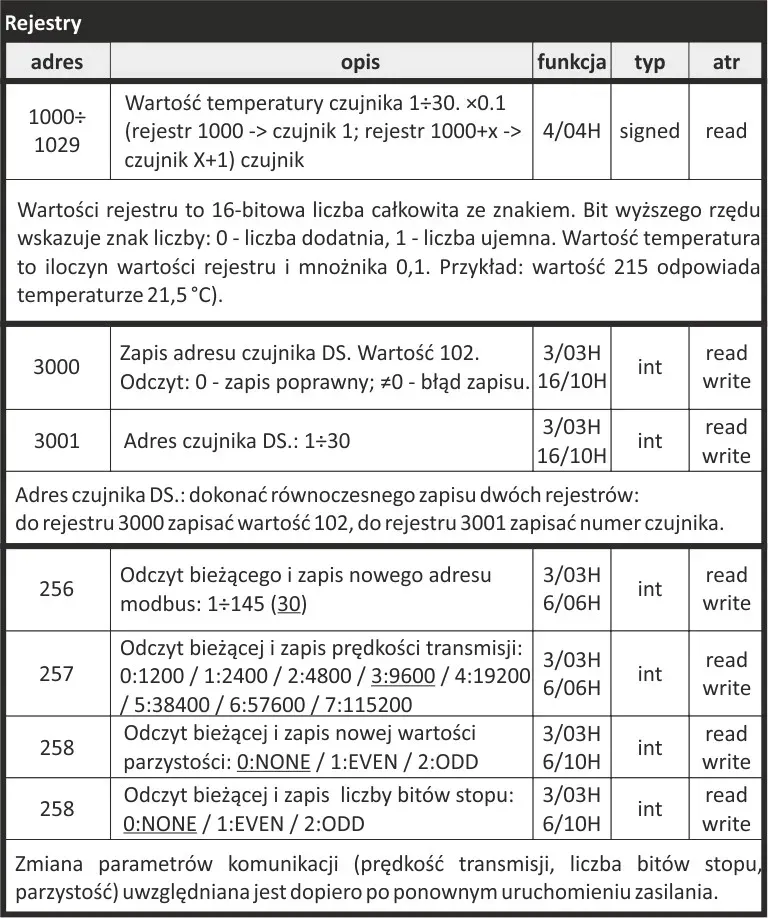

REJESTRY

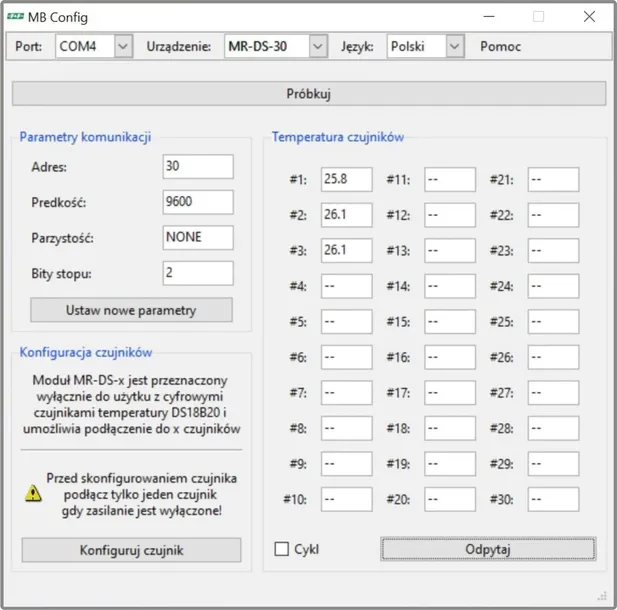

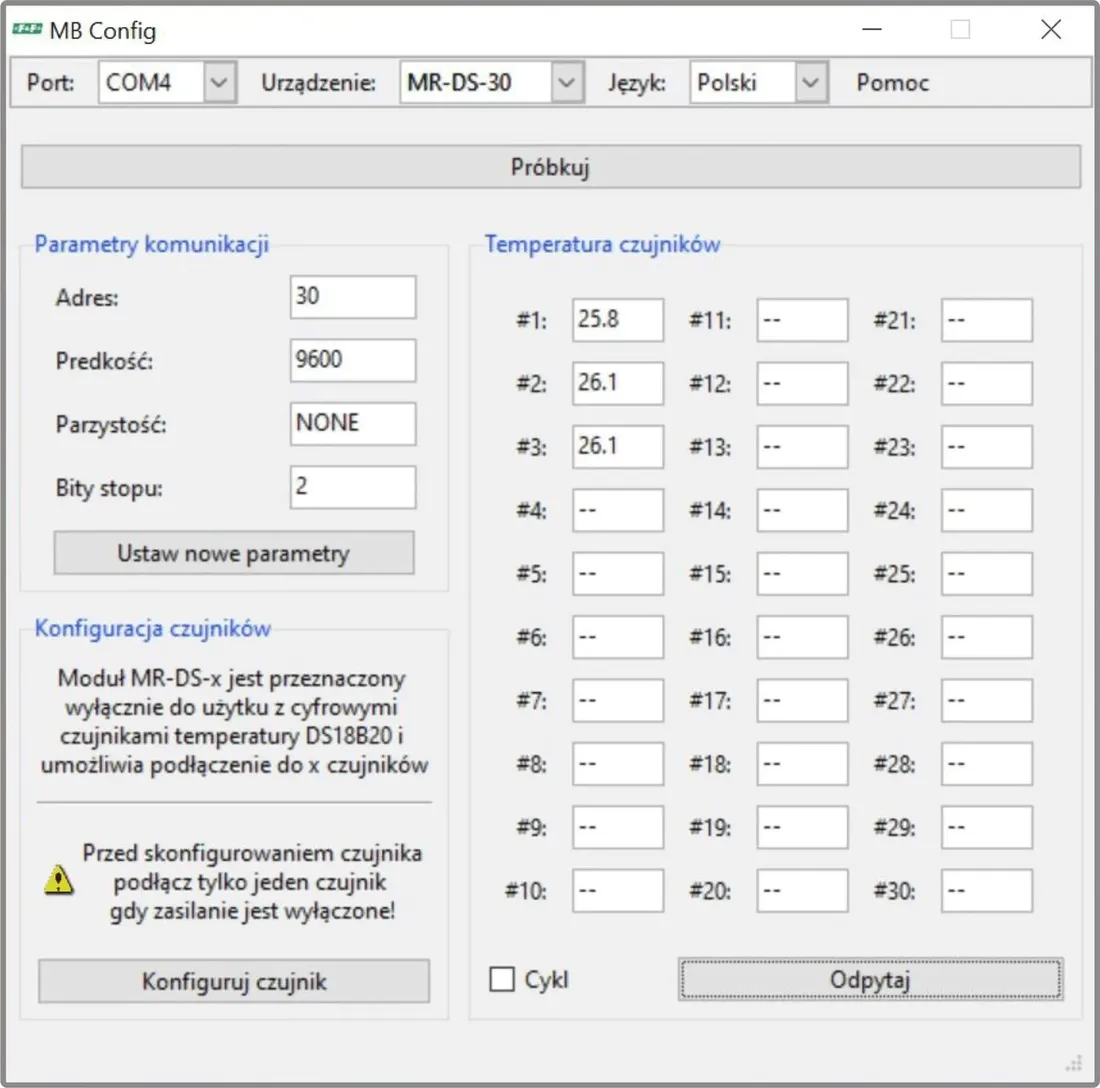

MB Config program serwisowy

Program serwisowy do szybkiej konfiguracji parametrów komunikacji i pracy modułu oraz do adresowania czujników DS.

Program dostępny na podstronie urządzenia lub w zakładce  DO POBRANIA na stronie internetowej F&F.
