F&F STYCZNIK MODUŁOWY 25A ST25-40-24ACDC

F&F, Stycznik modułowy ST25-40 24 V AC/DC, ST25-40-24ACDC

• Kod produktu: ST25-40-24ACDC
• Napięcie zasilania cewki: 24 V AC/DC
• Konfiguracja styków: 4×NO
• Prąd torów głównych: 25 A
• Moc łączeniowa kat. AC1 (230V): 9 kW
• Moc łączeniowa kat. AC3 (230V): 2,2 kW
• Moduł: 2
• Nr normy: IEC 61095
• Trwałość łączeniowa elektryczna: 1x10⁵
• Trwałość łączeniowa mechaniczna: 1x10⁶
• Waga: 168 g
• Zaciski śrubowe: 6 mm²
• Napięcie izolacji: 4 kV
• Pobór mocy: 4 W
• Temperatura pracy: -25 ÷ 50 °C
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Opis produktu

• Stycznik modułowy
• Prąd 25 A
• Napięcie 24 V AC/DC
• Moc łączeniowa AC1 9 kW
• Moc łączeniowa AC3 2,2 kW

Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego  montażu na szynie 35 mm.

Działanie

Zasada działania stycznika modułowego.

Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika modułowego ST25-40  jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.

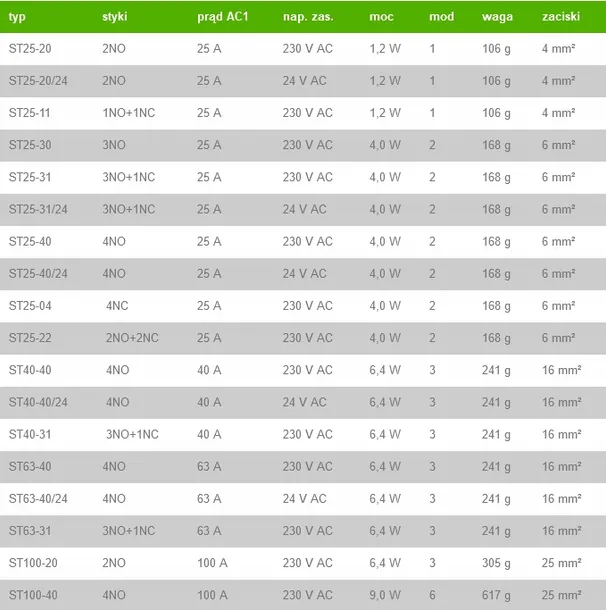

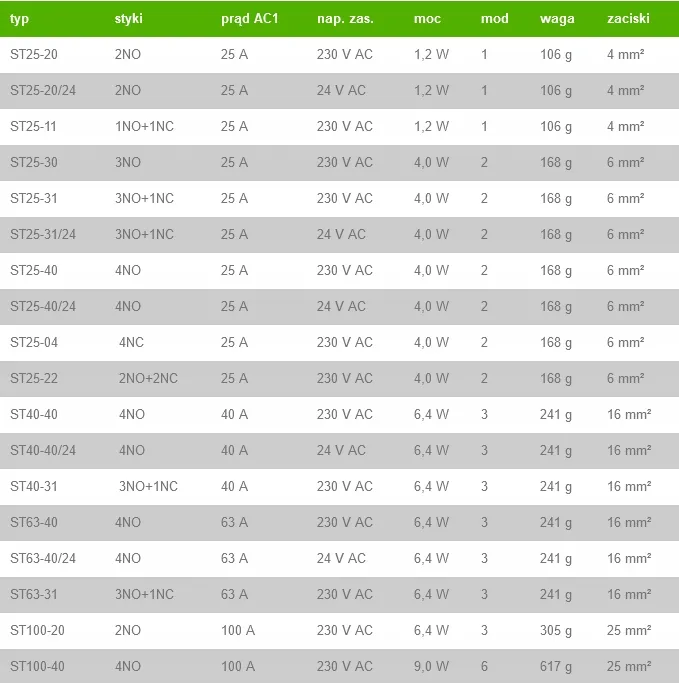

TABELA PORÓWNAWCZA
