Grawer CNC 1610

Grawer CNC

FREZARKA / GRAWERKA / PLOTER CNC

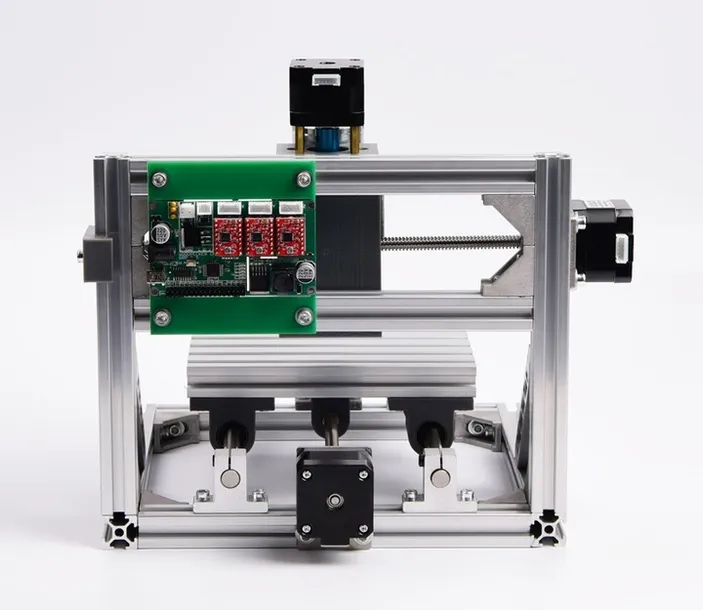

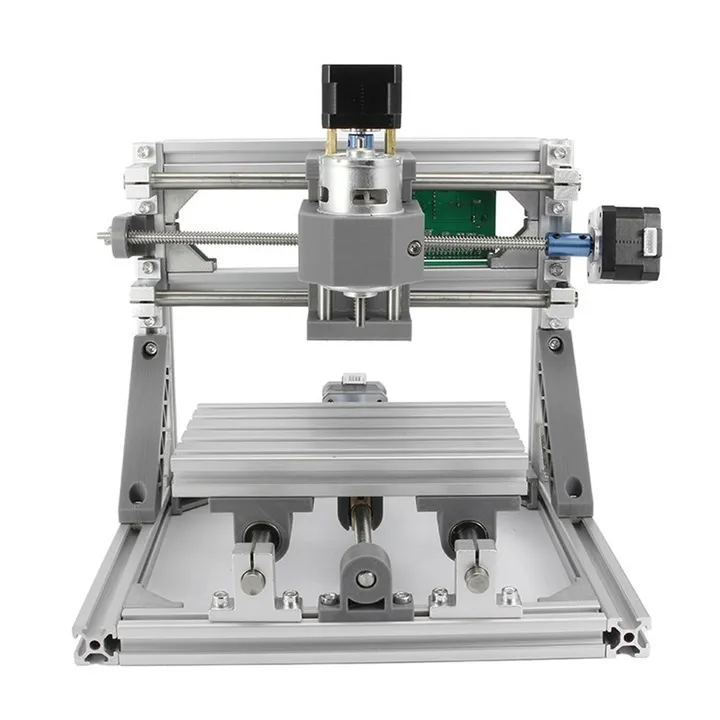

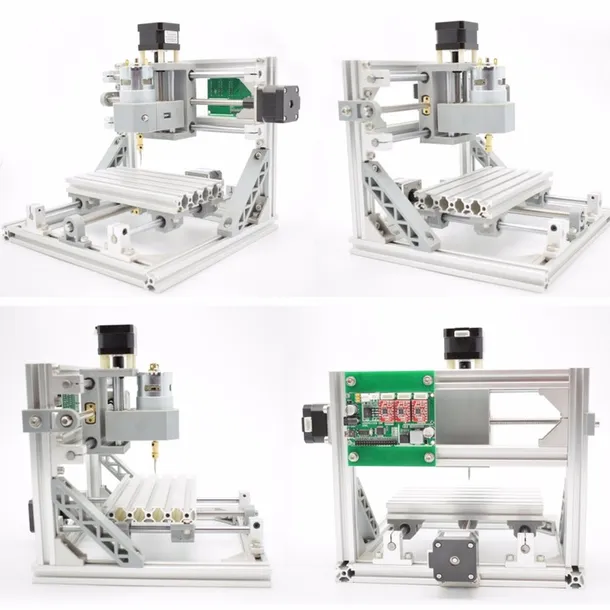

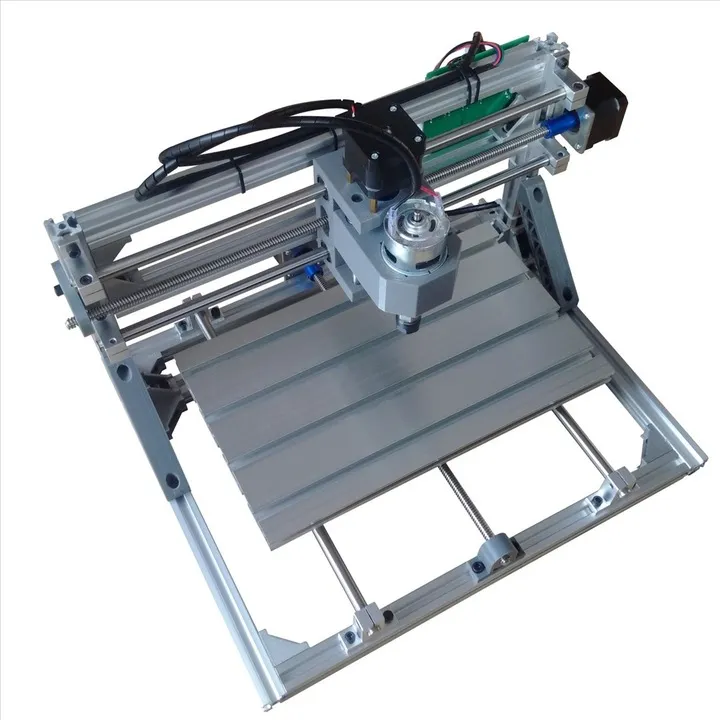

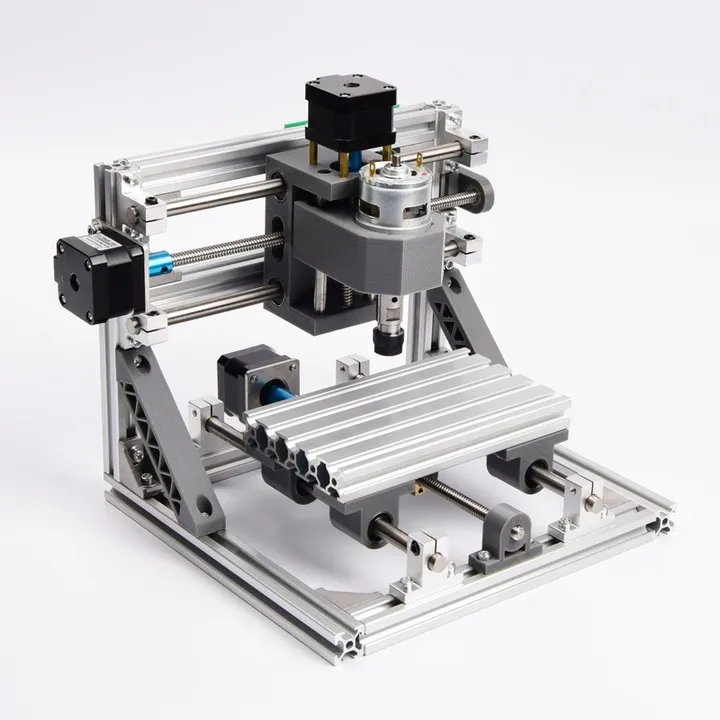

Grawer kompletny z zasilaczem i 10 frezami wrzecionowymi

Parametry Produktu:

• Pole robocze: 160x100x40mm
• Dokładność: 0,04 mm

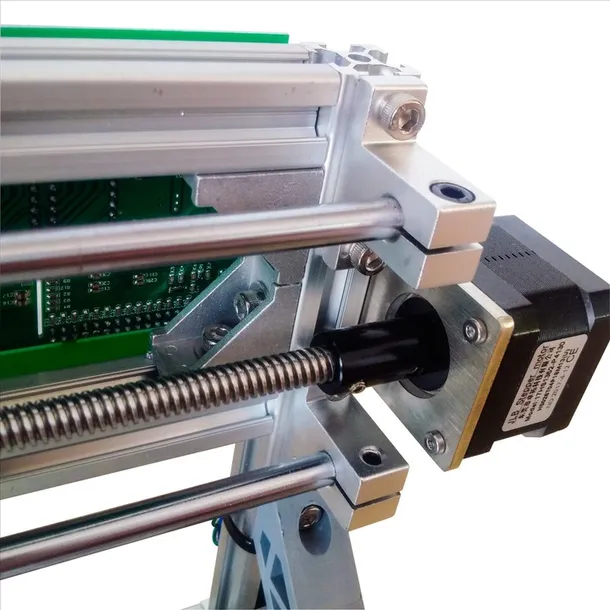

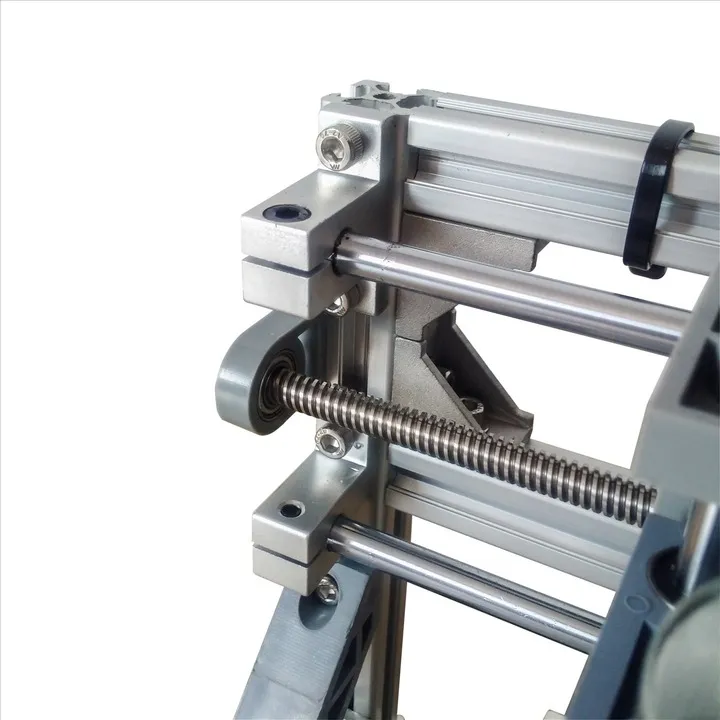

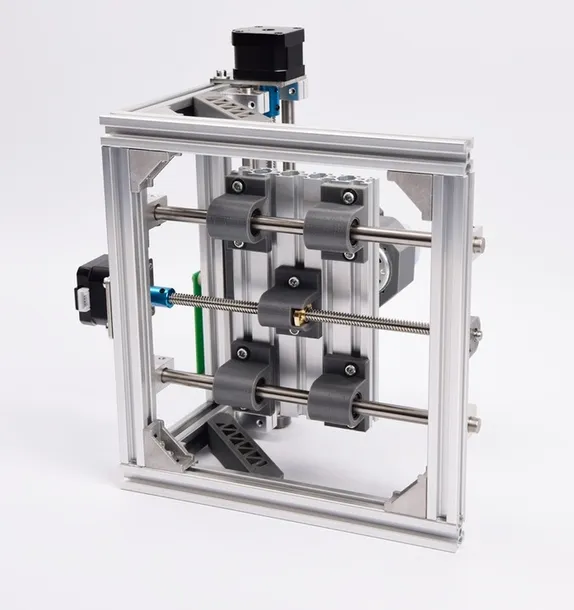

• Prowadnice liniowe: 10mm

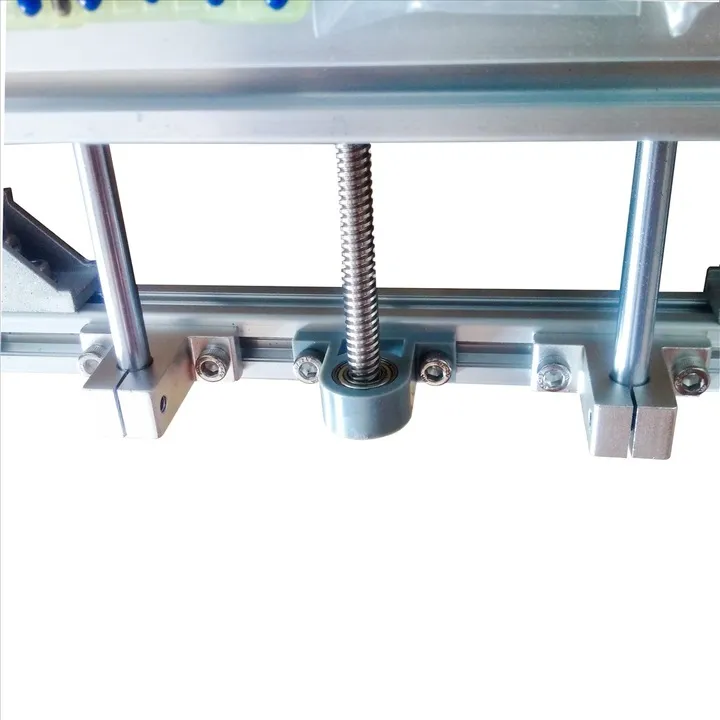

• Śruby: 8mm z podwójnymi nakrętkami i automatyczną kasacją luzu zwrotnego

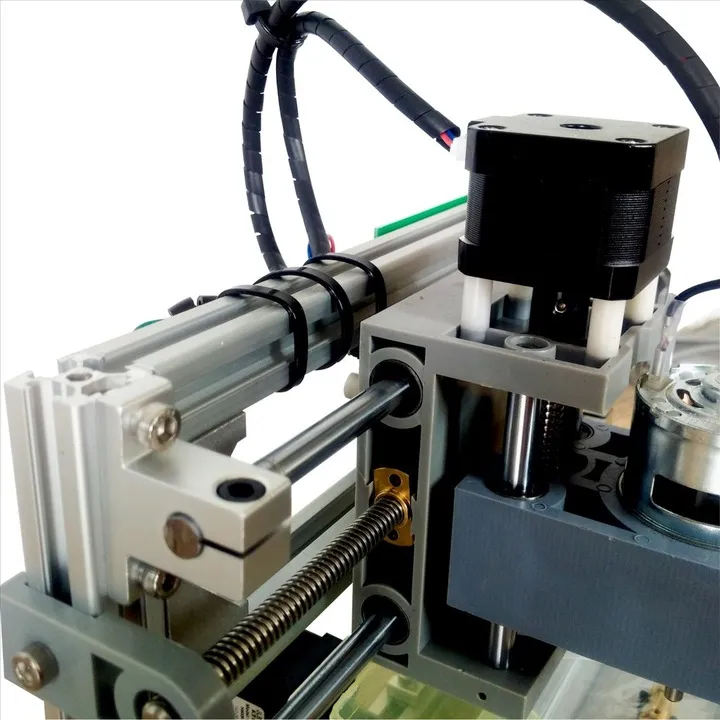

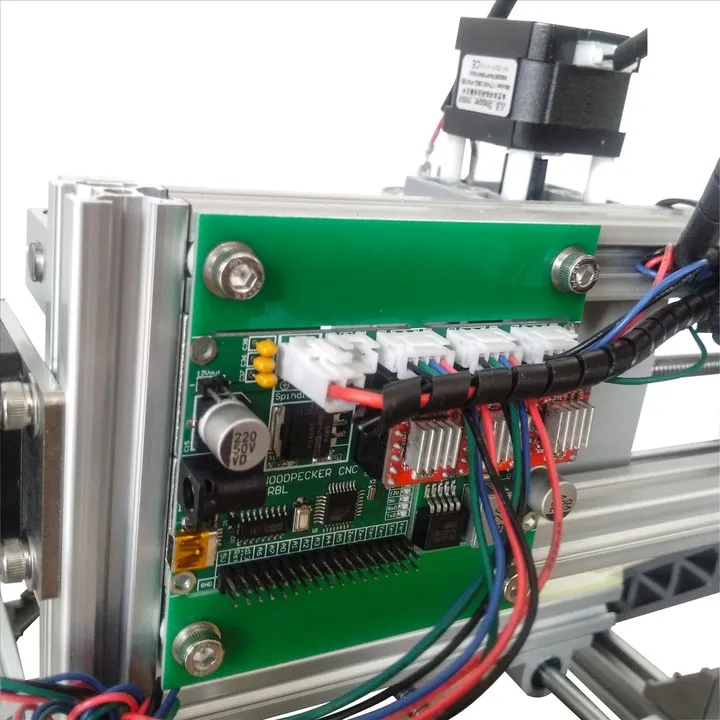

• Silniki krokowe: dwufazowe 1.3A 0.25Nm
• Wrzeciono: prędkość obrotowa 9000 obr/min
• Frezy: średnica 3.175mm, końcówka robocza 0.1mm, długość 30mm, kąt 20 stopni - 10 sztuk w zestawie
• Wykonana z profili aluminiowych
• Zasilanie: 240V

Urządzenie zmontowane, nasmarowane i gotowe do pracy od razu po rozpakowaniu - płatne dodatkowo 200 zł (możliwość dopłaty przy zakupie).

Elementy dodatkowe możliwe do zakupienia w naszej ofercie:

• Głowica laserowa 500 mW
• Głowica laserowa 2500 mW
• Głowica laserowa 5500 mW
• Głowica laserowa 15000 mW

Urządzenie nadaje się do grawerowania materiałów:

• Miękkie metale
• Drewno, sklejka, płyta wiórowaLaminat
• Płytka drukowana PCBCegła, beton napowietrzony
• Płyty gips-kartonGuma
• Tworzywo sztuczne
• Pleksiglas
• Węgiel

W zestawie:

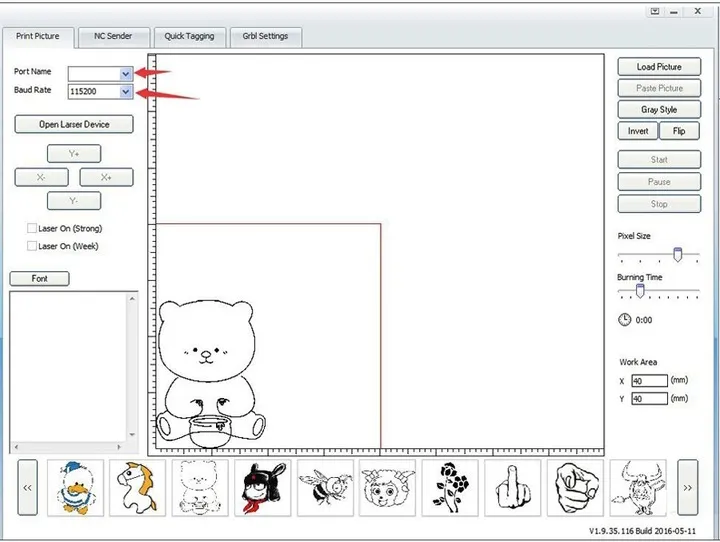

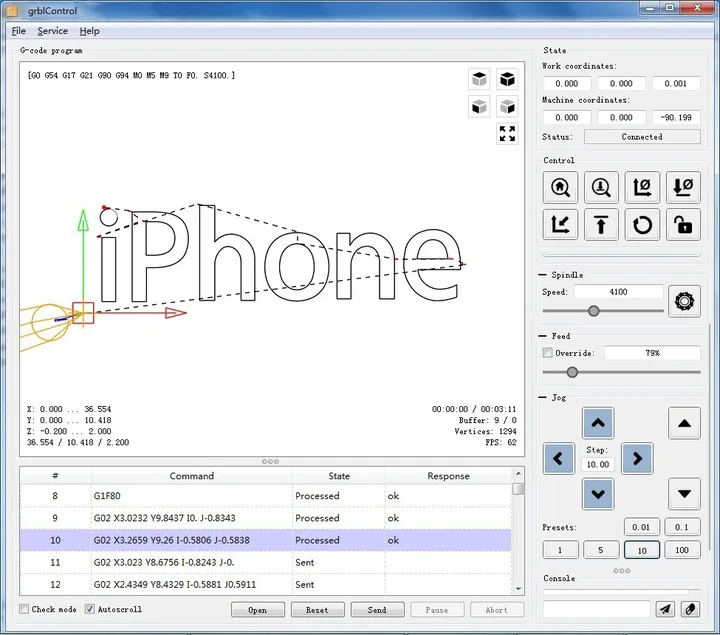

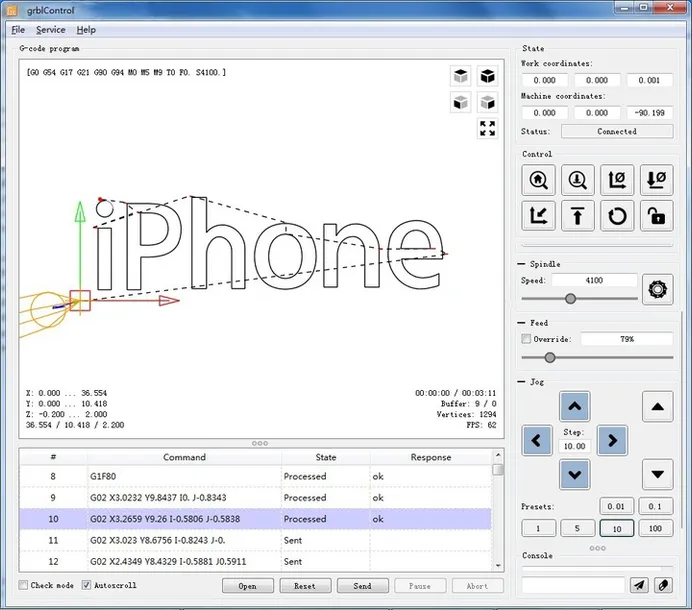

• CD z oprogramowaniem
• przewód USB
• zasilacz
• silnik 775 Motor DC 12V-36V 3500-9000RPM
• uchwyty do mocowania przedmiotu

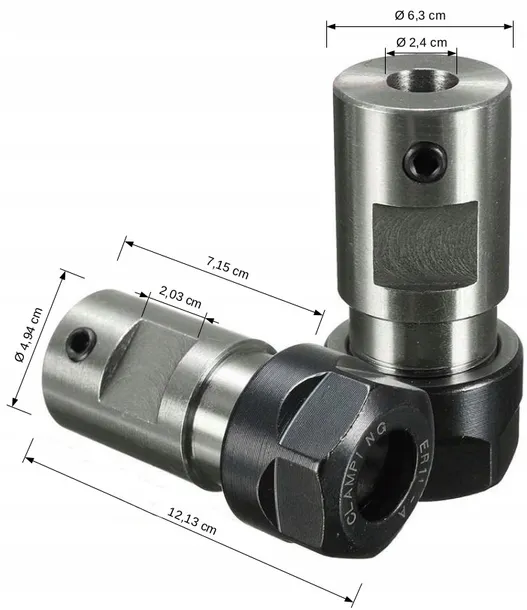

• uchwyt ER1110 frezów
• Zamiast dołączonych frezów stożkowych można stosować frezy Dremel o różnych kształtach.

Informacje technologiczne

W odpowiedzi na powtarzające się pytania, informujemy, że rozdzielczość grawera jest bardzo wysoka, (monitor komputerowy ma rozdzielczość zwykle ok 0,28 mm, a grawer ma rozdzielczość 0,04 mm (skok wrzeciona)

Grubość grawerowanej linii zależny od zagłębienia w materiał, końcówka robocza ma na swoim początku średnicę 0,1 mm (stożek ścięty) a jej stożek \/ ma kąt 20 stopni

Uwzględniając wielkość zagłębienia stożka 20 stopni można obliczyć grubość grawerowanej linii (wzór na pole podstawy trójkąta równoramiennego/prostokątnego)

Jeżeli kąt pomiędzy ramionami trójkąta (wrzeciono ) ma 20* \/ - to kąt pomiędzy ramieniem a wysokością trójkąta prostokątnego ma 10* |/Szerokość grawerowanego rowka obliczamy z wzoru na pole podstawy trójkąta równobocznego / prostokątnego.

Przykład:

Jeżeli kąt α = 10* a zagłębienie teoretyczne stożka (trójkąta) wynosi b = 1 mm to grubość grawerowanej linii (a x 2) wynosi 0,18 mm x 2 = 0,36 mm

Dla zagłębienia teoretycznego na 3 mm grubość linii wynosi wg obliczeń 0,53 x 2 = 1,06 mm

Zagłębienie rzeczywiste:

Ponieważ wrzeciono to stożek ścięty o podstawie 0,1 mm (końcówka robocza szerokość 0,1 mm), należy odjąć brakujące (ścięte) 0,57 mm (wg obliczeń) od głębokości zagłębienia teoretycznego.

Czyli podsumowując nasz przykład:

głębokość rowka 0,43 mm - szerokość rowka 0,36 mm

głębokość rowka 2,43 mm - szerokość rowka 1,06 mm

Takie linie jak powyżej przykładowe można grawerować (zastrzegamy prawo autorskie do kopiowania naszych obliczeń w opisy innych ofert)
