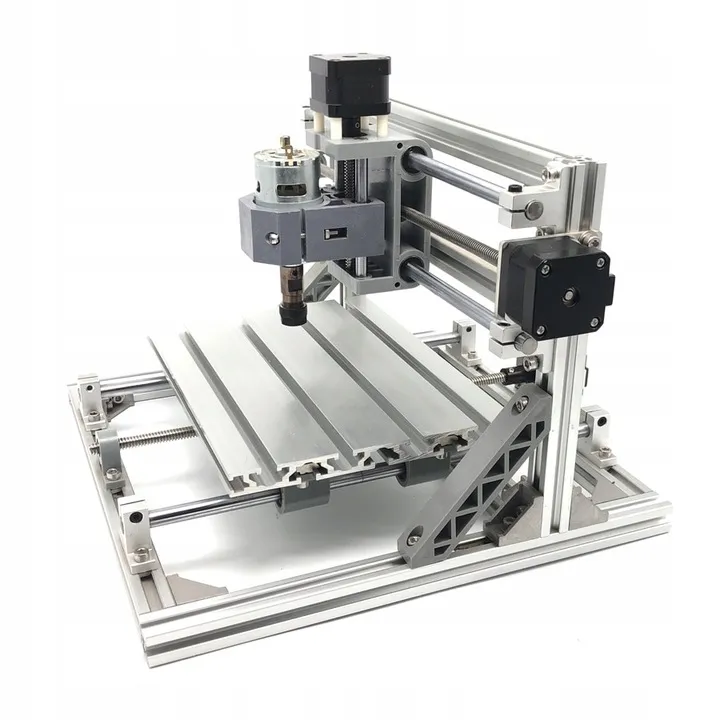

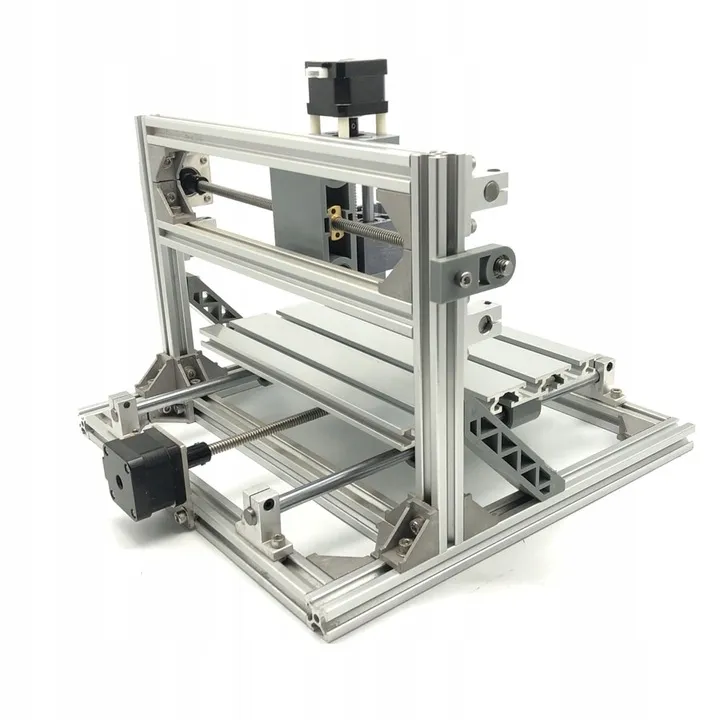

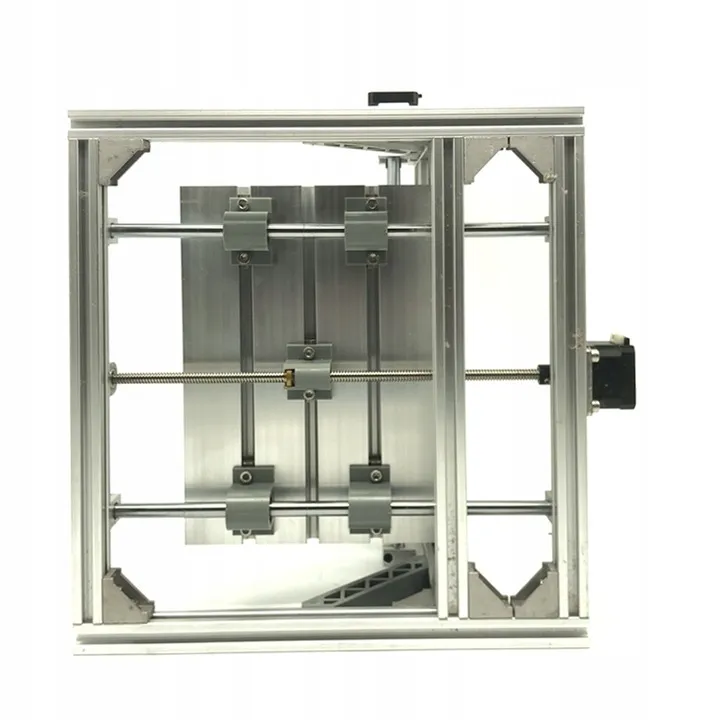

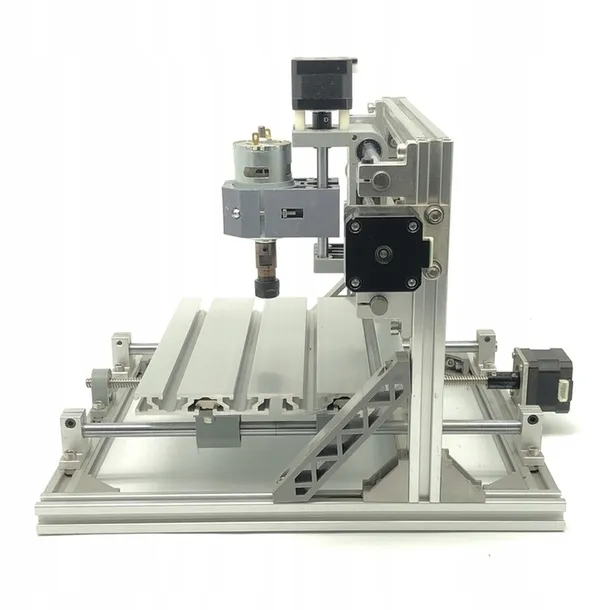

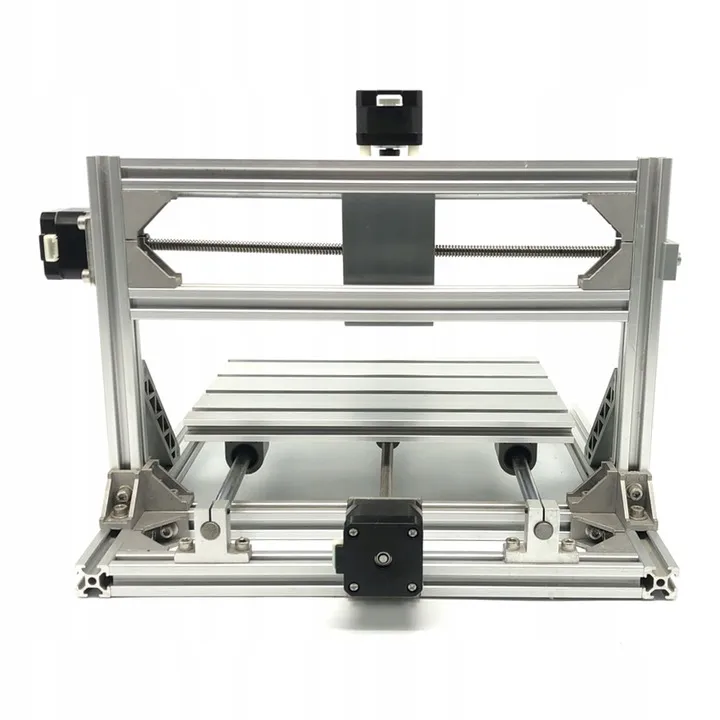

Grawer CNC 3018

Tylko 8 produktów w magazynie
1 445,55 zł
1 468,68 zł
Pozostało tylko 8 szt.
Pozostało tylko 8 szt.

Podobne produkty

Parametry

Stan
Nowy
Faktura
Faktura VAT
oryginalne

Opis produktu

Grawer CNC 3018 - grawerka, frezarka, ploter frezujący

Grawer kompletny z zasilaczem i 10 frezami wrzecionowymi

Parametry Produktu:

  • Pole robocze: 30x18x4,5cm
  • Śruby: 8mm z podwójnymi nakrętkami i automatyczną kasacją luzu zwrotnego
  • Silniki krokowe: dwufazowe 1.33A 0.25Nm
  • Wrzeciono: prędkość obrotowa 10000 obr/min
  • Frezy: średnica 3.175mm, końcówka robocza 0.1mm, długość 30mm, kąt 20 stopni - 10 sztuk w zestawie
  • Wykonana z profili aluminiowych
  • Zasilanie: 24V 5.6A
grawer-cnc-3018-stan-nowy

Głowice laserowe do zakupu w naszej ofercie:

  • Głowica laserowa 500 mW
  • Głowica laserowa 2500 mW
  • Głowica laserowa 5500 mW
  • Głowica laserowa 15000 mW

Urządzenie zmontowane, nasmarowane i gotowe do pracy od razu po rozpakowaniu - płatne dodatkowo 200 zł (możliwość dopłaty przy zakupie)

Urządzenie nadaje się do grawerowania materiałów:

  • Miękkie metale
  • Drewno, sklejka, płyta wiórowa
  • Laminat
  • Płytka drukowana PCB
  • Cegła, beton napowietrzony
  • Płyty gips-karton
  • Guma
  • Tworzywo sztuczne
  • Pleksiglas
  • Węgiel

W zestawie:

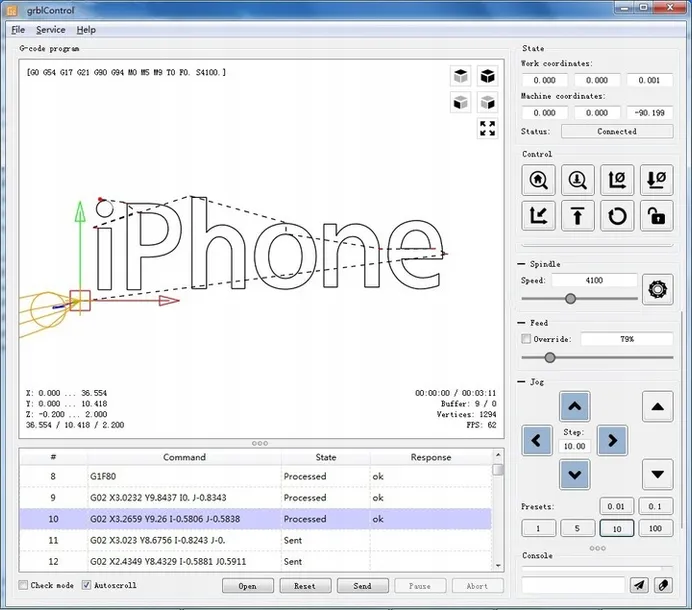

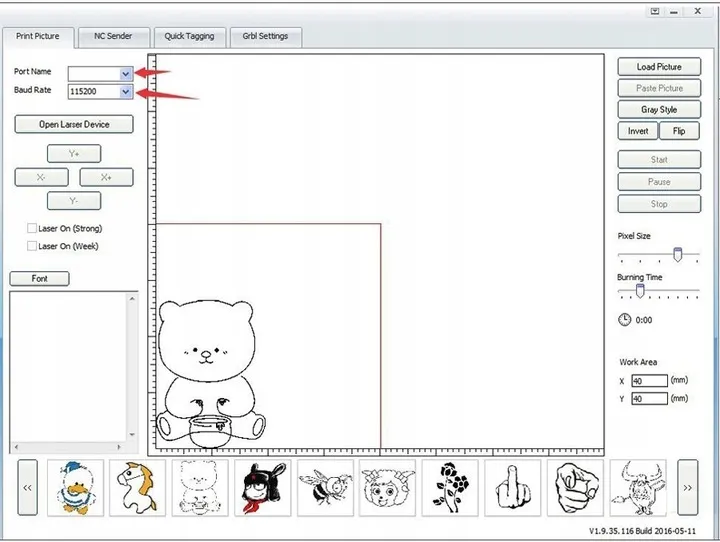

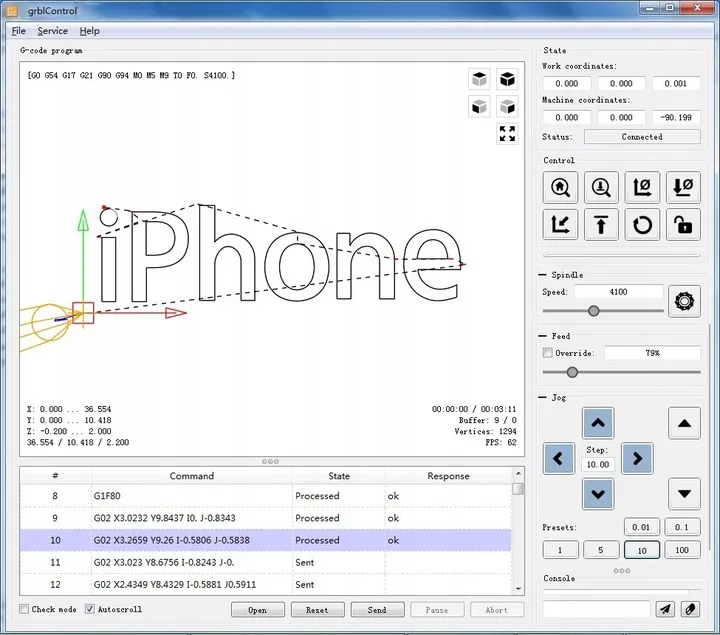

  • pendrive z oprogramowaniem
  • przewód USB
  • zasilacz
  • silnik 775 Motor DC 12V-36V 10000 obr/minuchwyty do mocowania przedmiotu
  • uchwyt do frezów standardowy
  • uchwyt do frezów ER1110 frezów

Zamiast dołączonych frezów stożkowych można stosować frezy Dremel o różnych kształtach.

grawer-cnc-3018-stan-nowy

Informacje technologiczne

W odpowiedzi na powtarzające się pytania, informujemy, że rozdzielczość grawera jest bardzo wysoka, (monitor komputerowy ma rozdzielczość zwykle ok 0,28 mm, a grawer ma rozdzielczość 0,04 mm (skok wrzeciona)

Grubość grawerowanej linii zależny od zagłębienia w materiał, końcówka robocza ma na swoim początku średnicę 0,1 mm (stożek ścięty) a jej stożek \/ ma kąt 20 stopni

Uwzględniając wielkość zagłębienia stożka 20 stopni można obliczyć grubość grawerowanej linii (wzór na pole podstawy trójkąta równoramiennego/prostokątnego)

Jeżeli kąt pomiędzy ramionami trójkąta (wrzeciono ) ma 20* \/ - to kąt pomiędzy ramieniem a wysokością trójkąta prostokątnego ma 10* |/Szerokość grawerowanego rowka obliczamy z wzoru na pole podstawy trójkąta równobocznego / prostokątnego.

Przykład:

Jeżeli kąt α = 10* a zagłębienie teoretyczne stożka (trójkąta) wynosi b = 1 mm to grubość grawerowanej linii (a x 2) wynosi 0,18 mm x 2 = 0,36 mm

Dla zagłębienia teoretycznego na 3 mm grubość linii wynosi wg obliczeń 0,53 x 2 = 1,06 mm

Zagłębienie rzeczywiste:

Ponieważ wrzeciono to stożek ścięty o podstawie 0,1 mm (końcówka robocza szerokość 0,1 mm), należy odjąć brakujące (ścięte) 0,57 mm (wg obliczeń) od głębokości zagłębienia teoretycznego.

Czyli podsumowując nasz przykład:

głębokość rowka 0,43 mm - szerokość rowka 0,36 mm

głębokość rowka 2,43 mm - szerokość rowka 1,06 mm

Takie linie jak powyżej przykładowe można grawerować (zastrzegamy prawo autorskie do kopiowania naszych obliczeń w opisy innych ofert)

grawer-cnc-3018
grawer-cnc-3018
grawer-cnc-3018-stan-nowy
Numer produktu: 306 101 932
