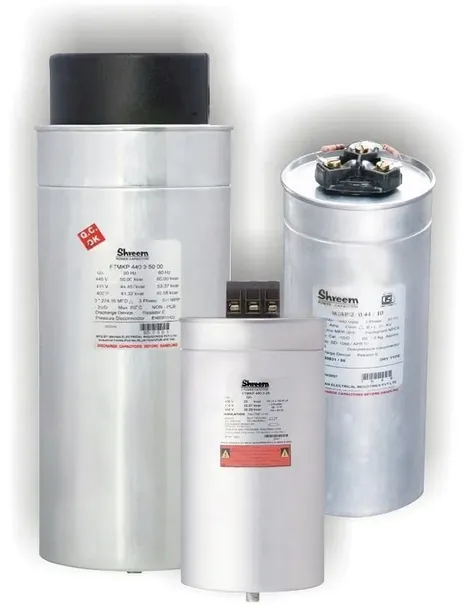

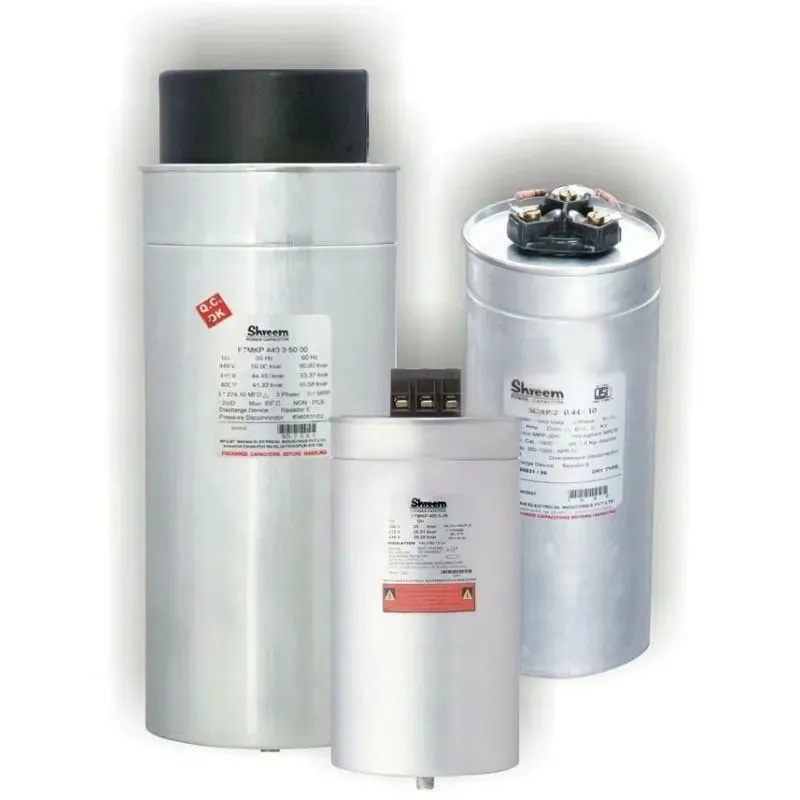

Kondensator mocy biernej SHREEM 12.5 kVAr 400V

Kondensator mocy biernej SHREEM 12.5 kVAr 400V

Kondensatory niskiego napięcia firmy Shreem Electric są wykonane w technologii MKP. Okładkami kondensatora są warstewki metalu napylone bezpośrednio na dielektryk wykonany z folii polipropylenowej. Dzięki takiej konstrukcji uzyskujemy niskie straty dielektryczne oraz w przypadku lokalnego przebicia możliwość samoregeneracji. Jest to proces odbudowy właściwości dielektrycznych izolacji dzięki wysokiej temperaturze wytworzonej na skutek łukowego prądu zwarcia pomiędzy elektrodami. Cały proces trwa kilka mikrosekund. Kondensator traci niezauważalną część pojemności ale pozostaje w dalszym ciągu sprawny.

Metalizowana folia polipropylenowa jest nawinięta na kompaktowe elementy cylindryczne. Końcowe elementy kondensatora pokryte (napylone) są warstwą Zn. Zapewnia to wysoką obciążalność prądową i niską induktancję połączenia zacisków z elementami pojemnościowymi. Obudowy kondensatorów wykonane są z aluminium o średnicy 85, 110 lub 136mm ze śrubą mocującą od spoduKorzyści MKP płynące z zastosowania wypełniacza gazowego (N2+He)

• redukcja wagi o 30%,
• wzrost bezpieczeństwa przeciwpożarowego,
• większe bezpieczeństwo dla środowiska,
• 100% kontrola możliwości rozszczelnienia jednostki podczas testów dzięki zastosowaniu helu,
• małe wymiary,
• wysoka pojemność.

Bezpieczeństwo kondensatorów

W przypadku nadmiernego obciążenia prądowego i temperaturowego lub w przypadku uszkodzenia przy końcu żywotności, wzrastającej liczby samoregenerujących się uszkodzeń może spowodować wzrost ciśnienia wewnątrz kondensatora. Żeby zapobiec uszkodzeniu obudowy, kondensator wyposażony jest w zabezpieczenie ciśnieniowe. Wraz ze wzrostem ciśnienia wewnątrz kondensatora górna część obudowy (wieko) odkształca się (patrz załączony rysunek). Wynikiem tego jest mechaniczne przerwanie obwodu prądowego kondensatora i odłączenie go od sieci.
