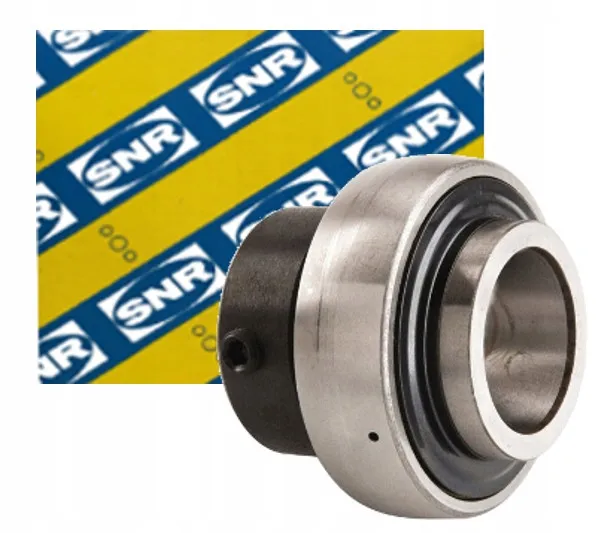

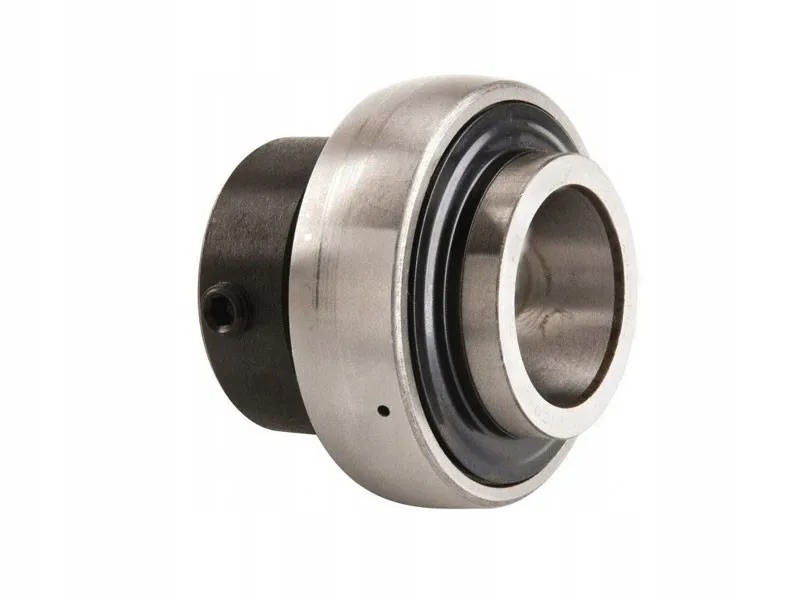

Łożysko samonastawne EX209 G2 SNR

Łożysko samonastawne EX209 G2 SNR

Jakość: ⭐⭐⭐⭐⭐⭐ 6/6 Premium

Producent: NTN-SNR - EUROPE

NTN-SNR oferuje rozwiązania dla najbardziej wymagających aplikacji. By im sprostać korzysta z najnowszych technologii. Każdy produkt został starannie dopracowany i przetestowany, by dostarczyć klientom końcowym jak najlepsze rozwiązanie. NTN-SNR EUROPE to światowy lider w produkcji łożysk, przegubów homokinetycznych, techniki liniowej, rolek prowadzących.

Cechy produktu

• Kategoria: Łożysko samonastawne
• Materiał: Standardowa stal łożyskowa
• Pierścień zewnętrzny: Baryłkowaty
• Uszczelnienie: Uszczelnienie obustronnie stykowe
• Koszyk: Koszyk stalowy
• Zakres temperatur: -20 do +120 °C
• Dokładność obrotu: Klasa tolerancji P0/PN lub ABEC 1
• Otwór: Otwór cylindryczny
• Montaż: Ekscentryczny pierścien naprężający
• Pierscień wewnętrzny: Obustronnie rozszerzony pierścień wewnętrzny

Uwaga! Zdjęcia są poglądowe. Prosimy kierować się opisem w karcie towaru.

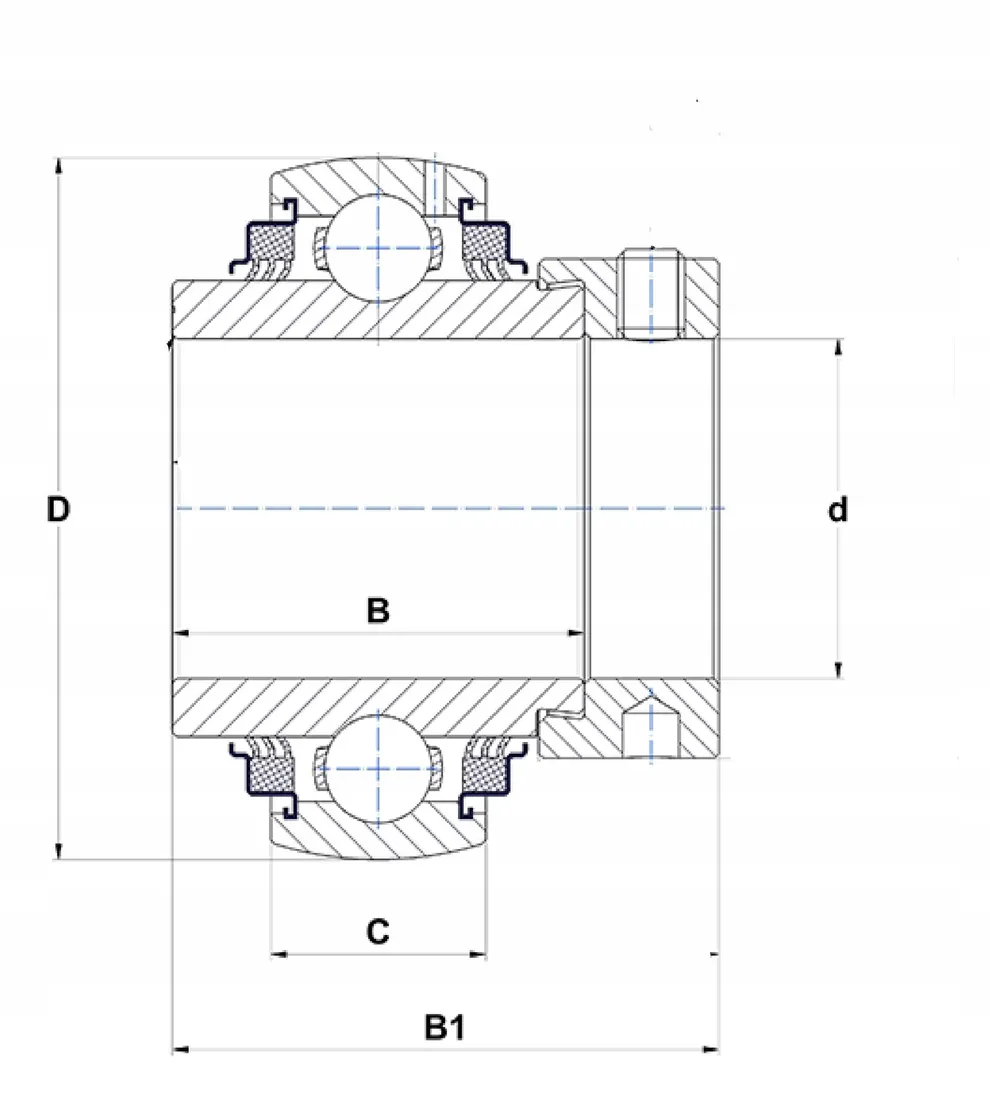

Wymiary:

• d = 45 mm
• D = 85 mm
• B1 = 56,3 mm
• B = 42,8 mm
• C = 22 mm

Charakterystyka

Samonastawne łożyska kulkowe są jednorzędowymi, gotowymi do montażu zespołami składającymi się z pierścienia masywnego zewnętrznego, jedno- lub obustronnie poszerzonego pierścienia wewnętrznego, koszyków z tworzywa sztucznego lub ze stali. Łożyska z obustronnie poszerzonym pierścieniem wewnętrznym charakteryzują się niewielkim przechyłem pierścienia wewnętrznego, co daje bardziej spokojny bieg.

Powierzchnia zewnętrzna pierścienia zewnętrznego jest kulista lub cylindryczna. w połączeniu z odpowiednią dla danego typu konstrukcji oprawą. Dzięki kulistej budowie powierzchni zewnętrznej równoważą błędy współosiowości wału.

Poza nielicznymi przypadkami łożyska kulkowe samonastawne wymagają dosmarowywania. Służą do tego dwa przesunięte do 180° otwory smarowe umieszczone w jednej płaszczyżnie w pierścieniu zewnętrznym.

Łożyska kulkowe samonastawne są wyjątkowo łatwe w montażu i preferuje się je do wałów ciągnionych klasy h6 do h9. Ich mocowanie na wale odbywa się z zastosowaniem mimośrodowego pierścienia napinającego, wkrętów dociskowych w pierścieniu wewnętrznym, tulei napinających, podtoczenia zabierającego lub pasowania.
