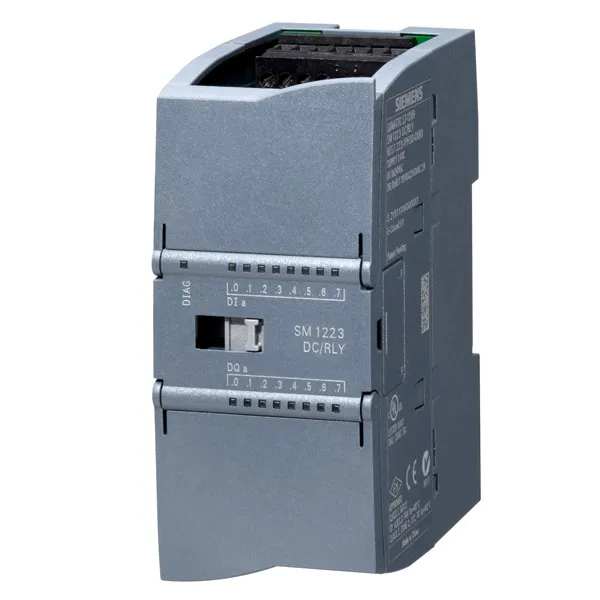

Moduł 6ES7223-1PH32-0XB0 jest cyfrowym modułem wejść/wyjść (Digital I/O) z serii SIMATIC S7-1200 firmy Siemens. Jest to moduł sygnałowy (SM 1223) przeznaczony do rozszerzania możliwości sterowników PLC S7-1200 o dodatkowe punkty wejść i wyjść cyfrowych.

Dane Techniczne:

• Typ modułu: Cyfrowy moduł wejść/wyjść (Digital I/O)
• Seria: SIMATIC S7-1200
• Oznaczenie: SM 1223
• Liczba wejść cyfrowych (DI): 8
• Napięcie wejściowe: 24 V DC
• Typ wejścia: Sink/Source (możliwość podłączenia czujników typu PNP i NPN)
• Prąd wejściowy przy sygnale "1": 4.0 mA
• Dopuszczalny zakres napięcia na wejściu: 0.0 do 30.0 V DC
• Liczba wyjść cyfrowych (DO): 8
• Typ wyjścia: Przekaźnikowe (Relay)
• Obciążalność wyjścia: 2 A na wyjście
• Dopuszczalny zakres napięcia na wyjściu: 5.0 do 250.0 V AC/DC
• Rodzaj napięcia wyjściowego: AC/DC
• Opóźnienie sygnału:
• Załączenie (Off to On): 0.2 do 12.8 ms (w zależności od konfiguracji)
• Wyłączenie (On to Off): 0.2 do 12.8 ms (w zależności od konfiguracji)
• Zasilanie: Zewnętrzne 24 V DC (dostarczane przez jednostkę centralną S7-1200)
• Pobór prądu: Zależny od konfiguracji i stanu wyjść
• Wymiary (szerokość x wysokość x głębokość): 45 mm x 100 mm x 75 mm
• Waga: Około 0.218 kg
• Temperatura pracy: -20 °C do +60 °C
• Stopień ochrony: IP20
• Montaż: Na standardowej szynie DIN
• Podłączenie: Za pomocą złączek śrubowych (front connector terminal)
• Zgodność z dyrektywą RoHS: Od 15.03.2013
• Kraj pochodzenia: Niemcy (może się różnić w zależności od partii)

Opis:

Moduł 6ES7223-1PH32-0XB0 jest niezawodnym i kompaktowym modułem rozszerzającym system sterowania SIMATIC S7-1200 o 8 cyfrowych wejść i 8 cyfrowych wyjść.

• Wejścia cyfrowe: Służą do podłączenia czujników i innych urządzeń dających sygnały binarne (np. przyciski, wyłączniki krańcowe). Możliwość pracy w trybie Sink lub Source zapewnia elastyczność w podłączaniu różnych typów czujników.
• Wyjścia cyfrowe: Wyposażone w styki przekaźnikowe, które umożliwiają sterowanie różnymi urządzeniami wykonawczymi, takimi jak styczniki, zawory, lampy sygnalizacyjne, zarówno na napięcie AC, jak i DC. Obciążalność styków przekaźnikowych wynosi 2 A, co pozwala na bezpośrednie sterowanie wieloma popularnymi elementami.
• Konstrukcja: Moduł charakteryzuje się solidną konstrukcją, łatwym montażem na szynie DIN oraz prostym podłączeniem za pomocą złączek śrubowych.
• Integracja: Bezproblemowo integruje się z systemem S7-1200, umożliwiając łatwą konfigurację i programowanie w środowisku TIA Portal.

Zastosowanie:

Moduł 6ES7223-1PH32-0XB0 jest idealny do różnorodnych aplikacji przemysłowych, gdzie wymagane jest monitorowanie i sterowanie sygnałami cyfrowymi, takich jak:

• Automatyka maszyn i urządzeń
• Systemy transportu i przenośników
• Sterowanie oświetleniem
• Systemy alarmowe i sygnalizacyjne
• Proste aplikacje sterowania procesami

Podsumowanie:

Moduł cyfrowy Siemens 6ES7223-1PH32-0XB0 to wszechstronne i niezawodne rozwiązanie do rozszerzenia liczby cyfrowych wejść i wyjść w systemach sterowania opartych na sterownikach SIMATIC S7-1200. Jego elastyczność, solidna konstrukcja i łatwość integracji czynią go popularnym wyborem w wielu aplikacjach przemysłowych.

Dodatkowe Informacje:

Bardziej szczegółowe informacje, w tym schematy połączeń, charakterystyki i instrukcje instalacji, można znaleźć w oficjalnej dokumentacji firmy Siemens dla modułów SIMATIC S7-1200 SM 1223 oraz w karcie katalogowej dla numeru produktu 6ES7223-1PH32-0XB0 dostępnej na stronie internetowej Siemens Industry Mall.
