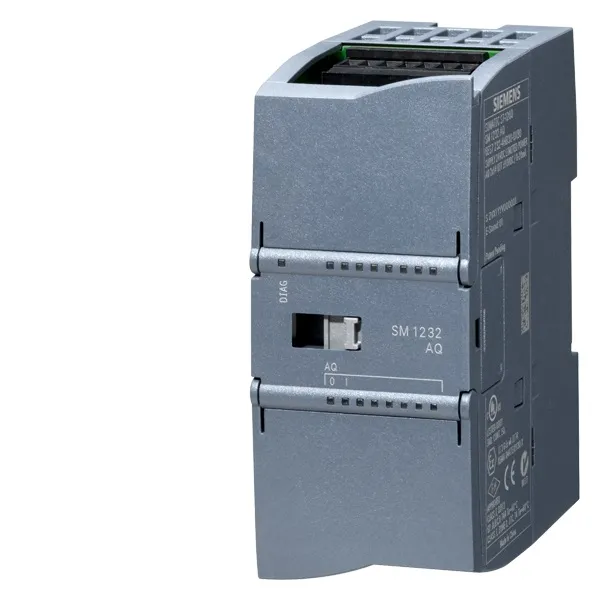

Moduł 6ES7232-4HB32-0XB0

Moduł 6ES7232-4HB32-0XB0

Sterowniki i regulatory

 SIEMENS

Dane techniczne modułu 6ES7232-4HB32-0XB0 (SIMATIC S7-1200, SM 1232 AQ, 2 x Analog Output):

Podstawowe informacje:

• Numer katalogowy: 6ES7232-4HB32-0XB0
• Opis produktu: SIMATIC S7-1200, moduł wyjść analogowych SM 1232, 2 wyjścia analogowe, +/-10 V, rozdzielczość 14 bitów lub 0-20 mA/4-20 mA, rozdzielczość 13 bitów.
• Rodzina produktów: SIMATIC S7-1200, moduły analogowe SM 1232
• Status cyklu życia produktu (PLM): PM300: Produkt aktywny
• Waga netto: 0.154 kg
• Wymiary opakowania: 9.00 x 10.90 x 6.00 cm

Dane techniczne wyjść analogowych:

• Liczba wyjść analogowych: 2
• Zakresy wyjściowe napięciowe: +/-10 V
• Rozdzielczość wyjść napięciowych: 14 bitów
• Zakresy wyjściowe prądowe: 0-20 mA, 4-20 mA
• Rozdzielczość wyjść prądowych: 13 bitów
• Impedancja obciążenia:
• Wyjścia napięciowe: min. 1000 Ω
• Wyjścia prądowe: max. 600 Ω
• Długość kabla: max. 100 m (ekranowany, skrętkowy)
• Dokładność podstawowa (przy 25°C):
• Napięcie: +/- 0.3% zakresu
• Prąd: +/- 0.3% zakresu
• Błąd temperaturowy (w odniesieniu do zakresu wyjściowego): +/- 0.3% przy 25°C do +/- 0.6% w całym zakresie pomiarowym
• Tłumienie napięć zakłócających dla f = n x (f1 +/- 1 %), f1 = częstotliwość zakłócająca:
• Napięcie wspólne, max. 12 V

Zasilanie:

• Napięcie zasilania: 24 V DC
• Pobór prądu:
• Typowo 45 mA z magistrali backplane 5 V DC
• Typowo 80 mA z 24 V DC
• Straty mocy: Typowo 1.5 W

Warunki otoczenia:

• Temperatura otoczenia podczas pracy: -20 °C do +60 °C (montaż poziomy i pionowy)
• Temperatura otoczenia podczas przechowywania: -40 °C do +70 °C
• Wilgotność względna podczas pracy: 5 do 95% (bez kondensacji)
• Stopień ochrony: IP20

Funkcje diagnostyczne i alarmowe:

• Alarmy: Tak
• Alarm diagnostyczny: Tak
• Diagnostyka:
• Monitorowanie napięcia zasilania
• Przerwa obwodu
• Zwarcie
• Wskaźniki diagnostyczne LED: Dla statusu wyjść

Podłączenie:

• Typ podłączenia elektrycznego: Zaciski śrubowe

Normy i aprobaty:

• Znak CE: Tak
• RCM (dawniej C-TICK): Tak
• Aprobata FM: Tak

Wymiary i waga:

• Szerokość: 45 mm
• Wysokość: 100 mm
• Głębokość: 75 mm
• Waga: ok. 180 g

Klasyfikacje:

• eClass: Dostępne różne wersje (np. eClass 12: 27-24-22-04)
• ETIM: Dostępne różne wersje (np. ETIM 7: EC001414)

Dodatkowe informacje:

• Moduł jest przeznaczony do rozszerzania sterowników SIMATIC S7-1200 o 2 analogowe wyjścia.
• Oferuje wysoką rozdzielczość i dokładność sygnałów wyjściowych.
• Posiada rozbudowane funkcje diagnostyczne ułatwiające lokalizację usterek.
