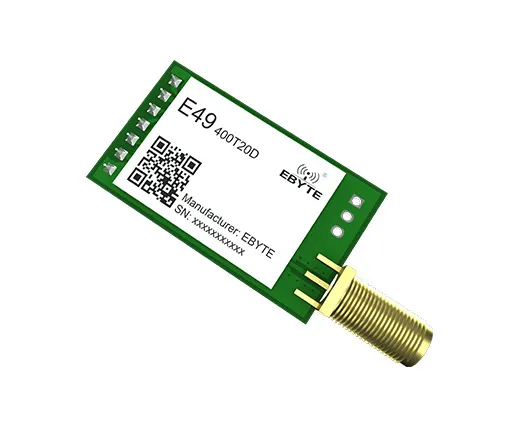

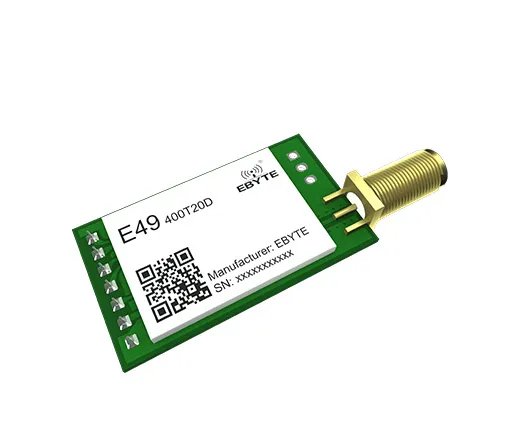

Moduł radiowy E49-400T20D LoRa 433MHz

Moduł komunikacyjny UART E49-400T20D LoRa 433MHz 2.5kmModuł do bezprzewodowej transmisji szeregowej UART. E49-400T20D renomowanej firmy Ebyte. Moc 20dBm pozwala na transmisję na odległość ok 2.5km. Ultra niski pobór mocy w trybie deep sleep. Prąd ok 0,7uA Wszystkie wejścia i wyjścia modułu zostały dla Twojej wygody wyprowadzone do goldpin raster 2.54mm. Wejścia/wyjścia układu:

• M0 - wejście konfigurujące
• M1 - wejście konfigurujące
• RXD - wejście TTL UART
• TXD - wyjście TTL UART
• AUX - wyjście (wsparcie dla wybudzenia over the air)
• VCC - napięcie zasilania 3 - 55V
• GND - masa

Konfiguracja modułu przy pomocy M1 i M0:

• 0/0 - transmisja bezpośrednia (transparentna)
• 0/1 - moduł jako nadajnik
• 1/0 - moduł jako odbiornik
• 1/1 - moduł w Deep Sleep

Dane techniczne

• Częstotliwość programowalna: 410~510MHz
• Czułość odbioru: -117dBm
• Prędkość transmisji: 1.2 - 200kbps
• Odległość testowa: 2500m (na wolnym powietrzu, z maksymalną mocą, zysk anteny 5dBi, wysokość 2m, szybkość transmisji danych: 1,2kbps)
• Interfejs komunikacji: szeregowy UART
• Typ wyjścia antenowego: SMA-K
• Zasilanie: 3.3 - 5.5V
• Zużycie prądu podczas trybu czuwania (deep sleep): 0,7uA
• Zużycie prądu podczas pracy przy mocy 20dBm: 75mA
• Max Wilgotność pracy: 90%
• Temperatura pracy: -40 +85
