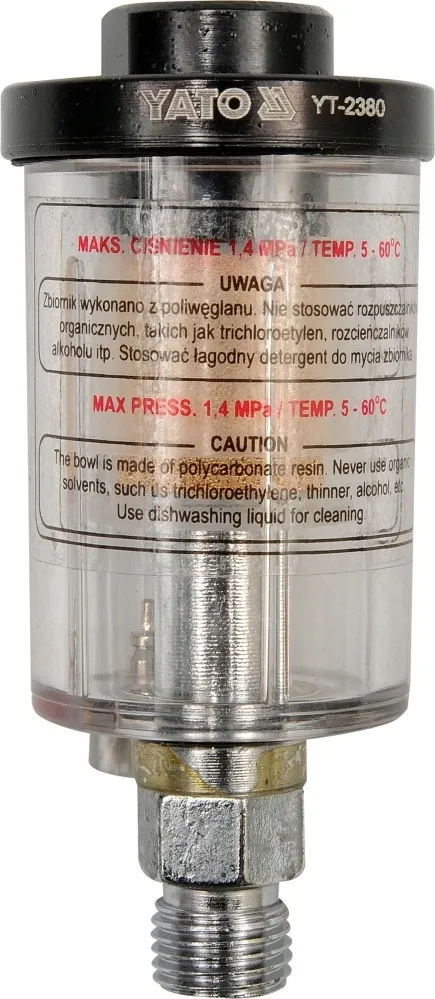

ODWADNIACZ MINI 1/4

Opis produktu

DANE TECHNICZNE

• Maksymalne ciśnienie pracy: 1,4 MPa
• Średnica gwintu przyłącza powietrza: 1/4”
• Maksymalna temperatura pracy: 60 stopni Celcjusza
• Materiał zbiornika: Poliwęglan
• Pojemnośc zbiornika: 8 cm3

INSTRUKCJA INSTALACJI Urządzenie umieścić w pozycji pionowej zbiornikiem skierowanym w dół. Upewnić się, że połączenie jest szczelne. Filtr należy umieścić w układzie pneumatycznym jak najbliżej jednostki, do której ma być dostarczone filtrowane powietrze. Unikać wystawiania na bezpośrednie działanie promieni słonecznych, wysokich temperatur i żrących chemikaliów. Zbiornik na wodę powinien być umieszczony poniżej zaworu spustowego wody tak, aby woda mogła do niego spływać.

REGULACJA Upuszczanie wodyW przypadku braku ciśnienia woda wypłynie samoczynnie. W przypadku, gdy urządzenie jest pod ciśnieniem należy otworzyć zawór spustowy umieszczony na spodzie zbiornika w celu upuszczenia wody. Jeśli poziom wody przekroczy maksymalny dopuszczalny zakres, należy otworzyć zawór spustowy i pozwolić wypłynąć wodzie. Pozwoli to utrzymać optymalne nawilżanie przepływającego powietrza.

KONSERWACJA Wyłączyć dopływ powietrza, powietrza zgromadzone pod ciśnieniem w układzie pneumatycznym wypuścić do atmosfery. Zbiornik okręcić w kierunku przeciwnym do ruchu wskazówek zegarowych. Filtr przedmuchać czystym, sprężonym powietrzem. Wnętrze zbiornika wyczyścić przy pomocy miękkiej, suchej szmatki. Nie używać żadnych rozpuszczalników i innych substancji, które mogłyby zniszczyć poliwęglan. Przed przykręceniem pierścienia mocującego zbiornik należy się upewnić, że uszczelka jest na właściwym miejscu i nie jest zanieczyszczona.

Dane techniczne

Numer indeksu

YT-2380

Marka

Yato

Waga brutto (kg)

0.1240

Master Carton MC

50

Inner Box IB

25

Pal

3000

Ciśnienie robocze [MPa]

1,4

Max ciśnienie na wlocie [bar]

14

Pojemność [cm3]

8

Rozmiar szybkozłącza [cal]

1/4"

Średnica gwintu [cal]

1/4"
