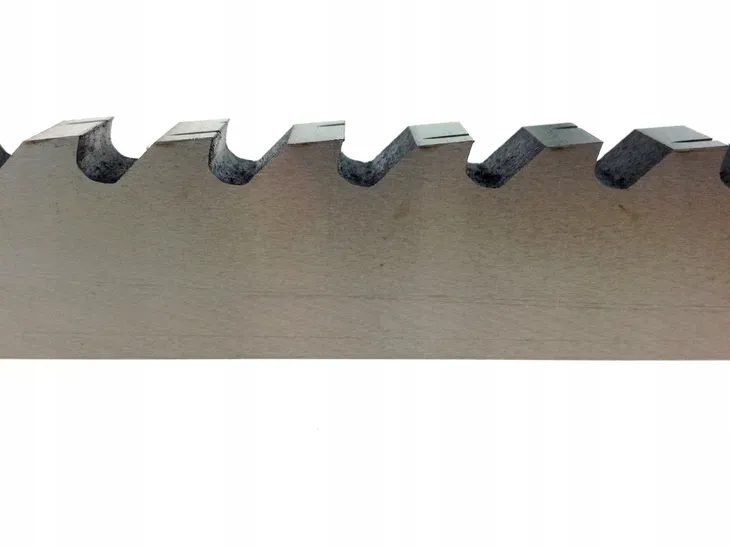

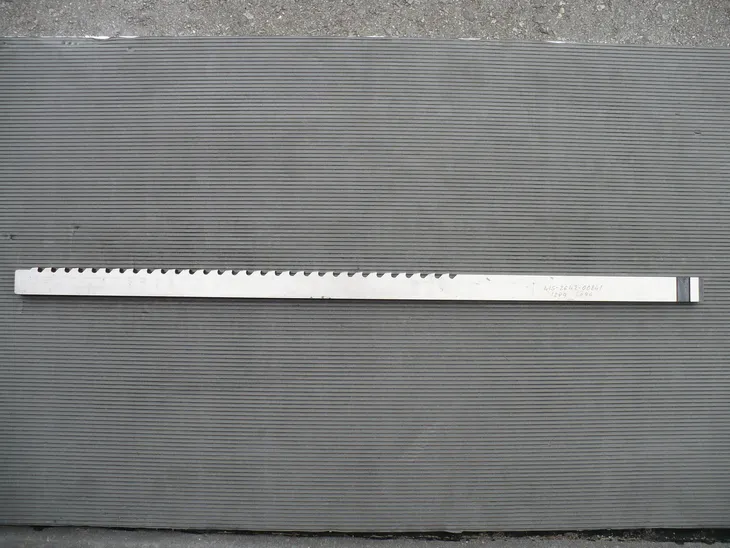

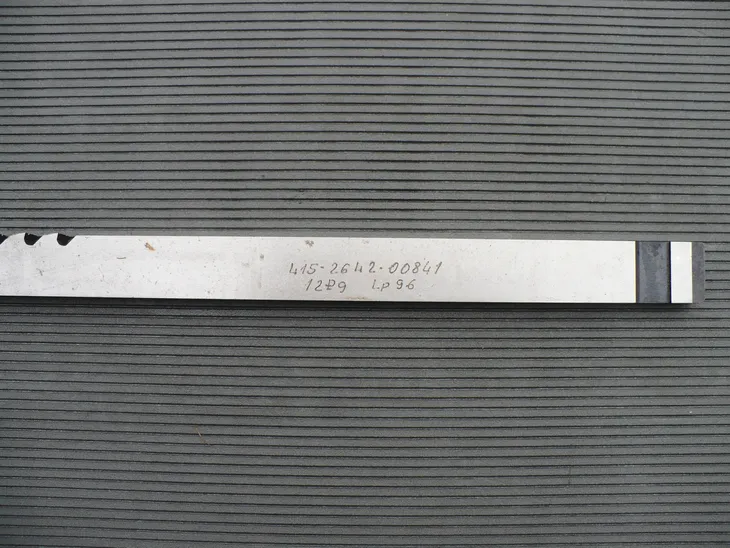

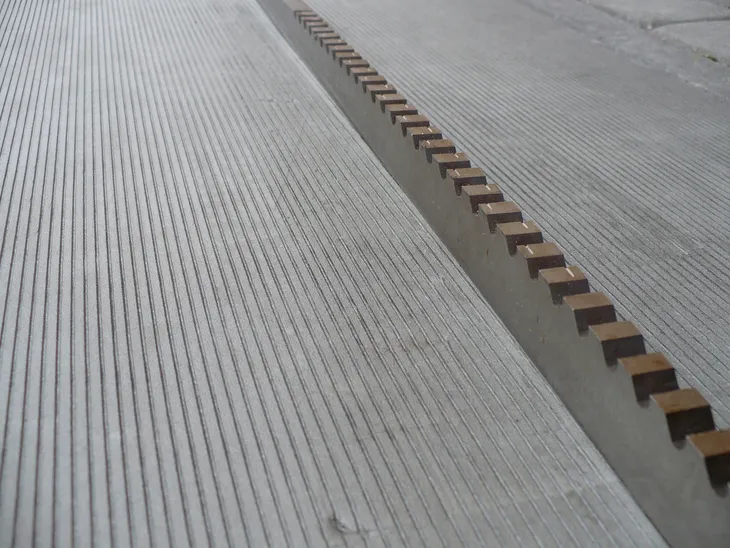

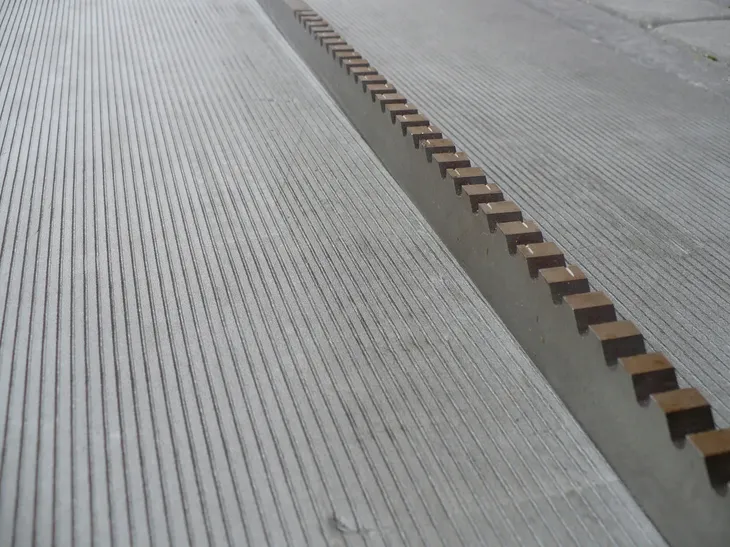

PRZECIĄGACZ NBKa 12 do rowków wpustowych P9

Przeciagacz do otworow kwadratowych HSS, rozmiar klucza 24 GRATTEC

GRATTEC

Przeciągacz do otworów kwadratowych

Wykonanie: HSS, z czopem prowadzącym. Czop wprowadzany jest do otworu wstępnego obrabianego przedmiotu zapewniając współosiowość kwadratowego profilu wewnętrznego. Aby w przypadku niewielkiej długości całkowitej potrzebne było tylko jedno przejście, należy wybrać nieco większy otwór wylotowy (w tolerancji H8). Powierzchnie skrawające są ze wszystkich stron dokładnie szlifowane i umożliwiają uzyskanie gładkiej powierzchni.

Zastosowanie: do precyzyjnej produkcji wewnętrznych profili kwadratowych pod kątem prostym. Nie ma potrzeby stosowania specjalnych maszyn ani czasów ustawienia. Do produkcji elementów maszyn, szablonów, przyrządów spawalniczych, wiertarskich i mocowań. Kąt natarcia jest przygotowany do obróbki stali, nadaje się jednak również do żeliwa, brązu i aluminium.

• Kod producenta: R33024
• Rozmiar klucza: 24 mm
• Tolerancja JS9: 24,01–24,04 mm
• Wymiar przekątnej: 33,45–33,47 mm
• Średnica otworu wyjściowego: 26,00 mm
• Długość całkowita: 625 mm
• Min. długość przeciągania: 22,0 mm
• Maks. długość przeciągania: 44,0 mm
• Maks. zalecany nacisk: 45,0 kN
