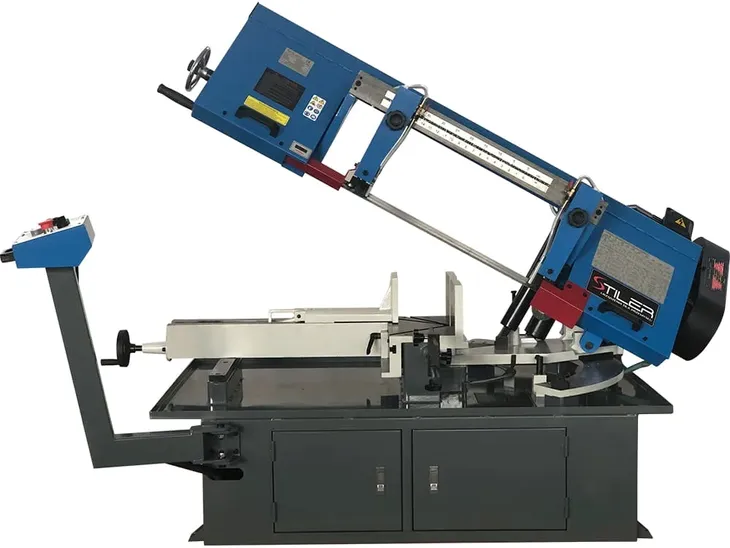

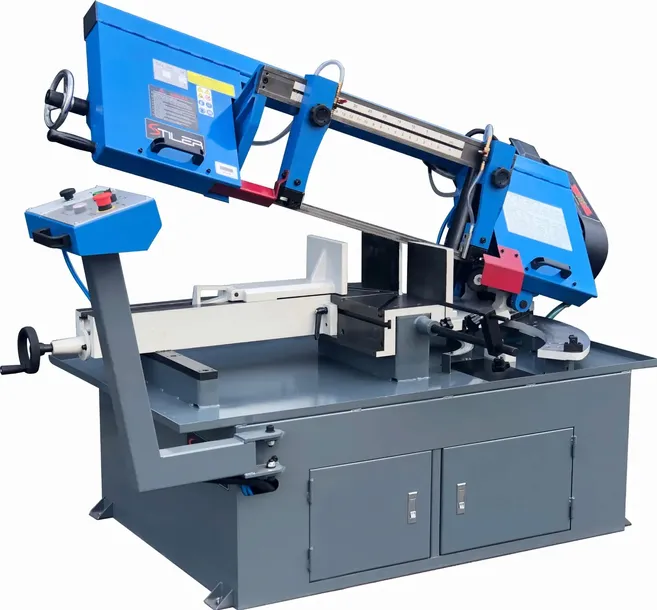

Przecinarka taśmowa BS 430DG

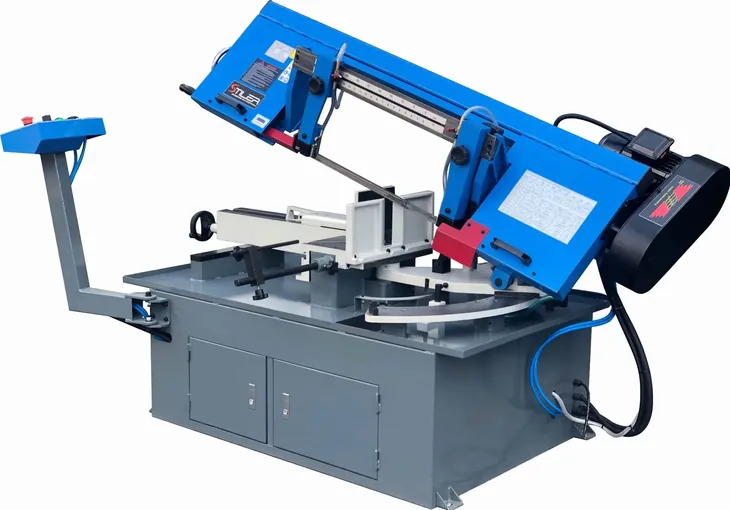

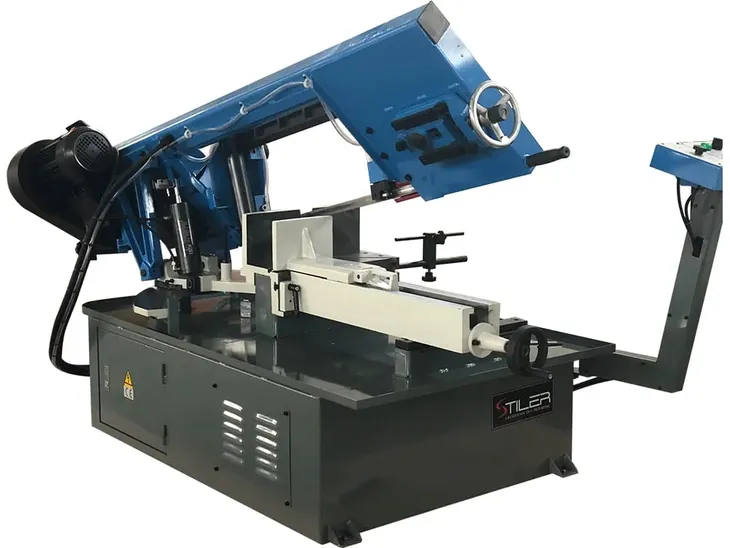

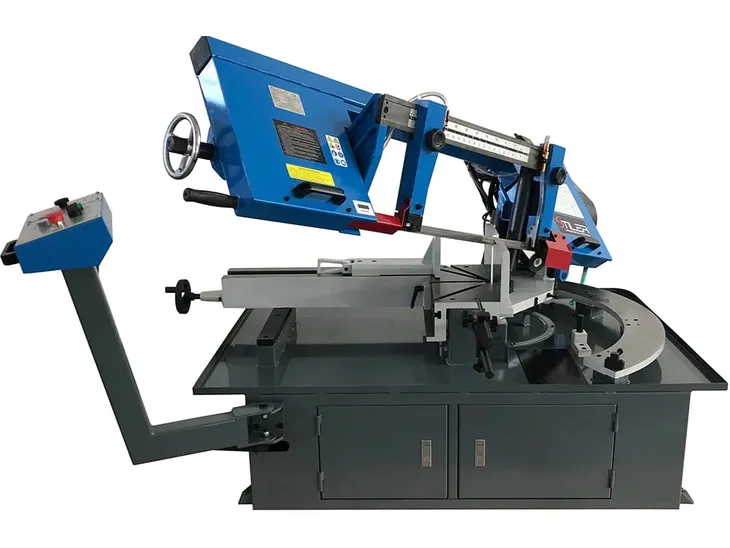

✅ PRZECINARKA TAŚMOWA STILER BS-430DG

⭐⭐⭐⭐⭐

☑️W modelu zastosowaliśmy silnik trójfazowy wyposażony w dodatkowe zabezpieczenia, bezobsługowy siłownik hydrauliczny nowej generacji, chłodzenie cieczą w układzie zamkniętym z dużą wanną odpływową.

☑️Głównymi atutami maszyna są: Ramię z możliwością obrotu do 60º w prawo lub do 45º w lewo, siłownik hydrauliczny nowej generacji, mocniejszy silnik 1,5 kW, wydajniejszy układ chłodzenia.

☑️Dodatkowo prowadnice wyposażone zostały w węgliki spiekane co przekłada się na większą dokładność przy cięciach seryjnych.

Zestaw:

• ✔️ Kompletna maszyna
• ✔️ Taśma tnąca
• ✔️ Koncentrat chłodziwa
• ✔️ Instrukcja obsługi
• ✔️ Certyfikat CE

✅ Dane techniczne

• Ø max.: 260 mm
• H x B max.: 430 x 260 mm
• Rozmiar taśmy tnącej: 3660x0.9x27 mm
• Zasilanie: 3 fazy 400V 1,5 kW
• Reg. opadania ramienia: Siłownik hydrauliczny
• Prędkość liniowa taśmy: 24, 52, 78, 109  m/min
• Obrotowe ramię prawo: do 60º (prawo), do 45º (lewo)
• Waga: 520 kg

✅ Zakres cięcia:

Kąt 0°:

• Rura - ø260 mm
• Profil - 430 x 260 mm

Kąt 45°(Prawo):

• Rura - ø260 mm
• Profil - 300 x 200 mm

Kąt 45°(Lewo):

• Rura - ø260 mm
• Profil - 260 x 130 mm

Kąt 60°:

• Rura - ø155 mm
• Profil - 125 x 125 mm

✅ Specyfikacja:

• Masywna, stabilna i dopracowana konstrukcja oraz ramię wykonane z masywnych spawanych blach stalowych zapewnia maszynie bardzo dużą sztywność i stabilność przy cięciu, co zapewnia precyzję cięcia i długą bezawaryjną pracę. Budowa jak i zastosowanie taśmy tnącej o szerokości 27 mm, umożliwia w pełni wykonywanie wieloseryjnych cięć zarówno profili jak i pełnych detali.
• Prowadnice taśmy wyposażone są w specjalne płytki węglikowe i łożyska. Ma to ogromny wpływ na prowadzenie taśmy, jej żywotność, prostolinijność, dokładność i jakość cięcia.
• Przecinarka wyposażona jest w nowoczesny układ zaciskowy materiału z szybką blokadą.
• Szybkość cięcia reguluję się za pomocą siłownika hydraulicznego.
• Maszyna wyposażona jest w mocną pompę chłodzenia z dużym zbiornikiem.
• Szybkość posuwu ramienia regulowana jest na pulpicie sterowniczym przecinarki.
• Prędkość taśmy regulowana jest poprzez miane położenia paska na kołach pasowych. Do wyboru mamy cztery prędkości taśmy tnącej 24, 52, 78, 109  m/min.
• W dolnym położeniu ramienia ( po przecięciu materiału) napęd taśmy tnącej i układ chłodzenia jest wyłączany automatycznie.

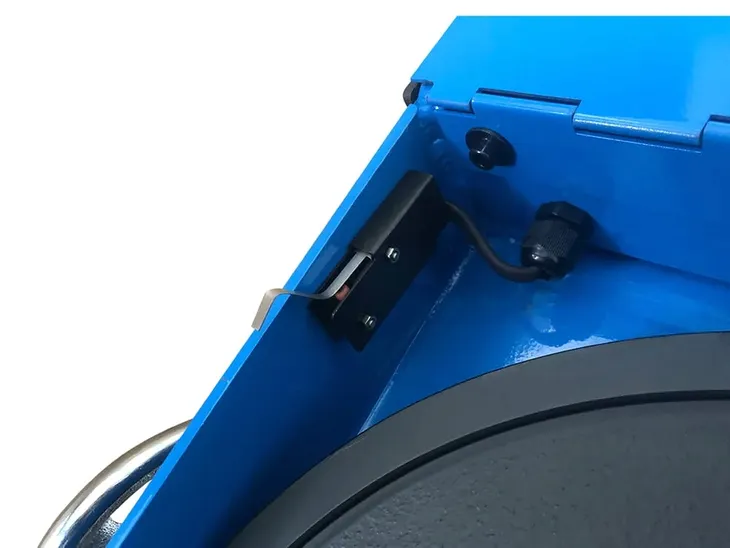

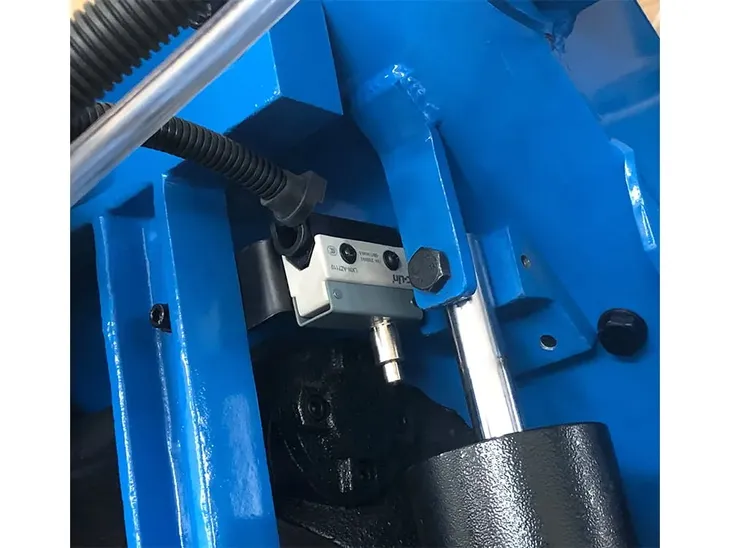

• Bezpieczeństwo zapewnią osłony taśmy tnącej oraz mikro wyłączniki zatrzymujące pracę silnika po zakończeniu cyklu ciecia lub otwarciu którejkolwiek z osłon.
• Silnik wyposażony jest w bezpieczniki termiczne nowej generacji.
• Podstawa zabudowana jest jako sztywny korpus spawany z blach stalowych. Wewnątrz znajduje się osobny zbiornik chłodziwa z elektropompą i dużą wanną odpływową.
• Ukształtowanie górnej części podstawy stanowi wannę do odprowadzania chłodziwa i wyłapywania wiórów powstałych podczas cięcia materiału.
• Do podstawy zamocowany jest STALOWEJ konstrukcji stół roboczy z obrotowym ramieniem i pulpitem sterującym na oddzielnym postumencie.
• W procesie cięcia głównym ruchem skrawającym jest przesuwanie taśmy tnącej a posuw opadania ramienia.
• Szybkość opadania ramienia (szybkość cięcia) regulowana jest za pomocą siłownika hydraulicznego.
• Napęd od silnika na koło napędzające taśmę przenoszone jest za pomocą bezobsługowej przekładni ślimakowej i pasowej.

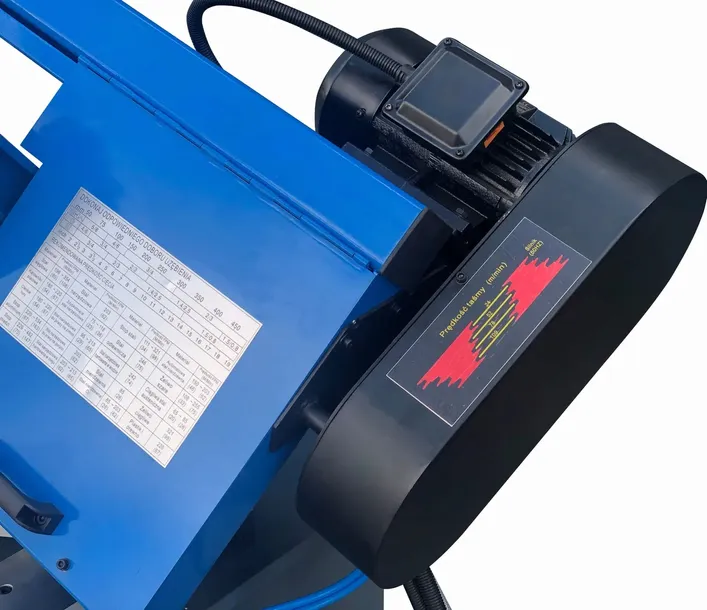

✅ Nowy mocniejszy silnik 1,5kW 400V oraz przekładnia zapewniają duża moc maszyny oraz jej bezproblemową obsługę i eksploatację.

Przecinarka posiada 4 prędkości taśmy:

• 24, 52, 78, 109  m/min

Zmiana biegów odbywa się poprzez zmianę pasków klinowych na kołach pasowych.

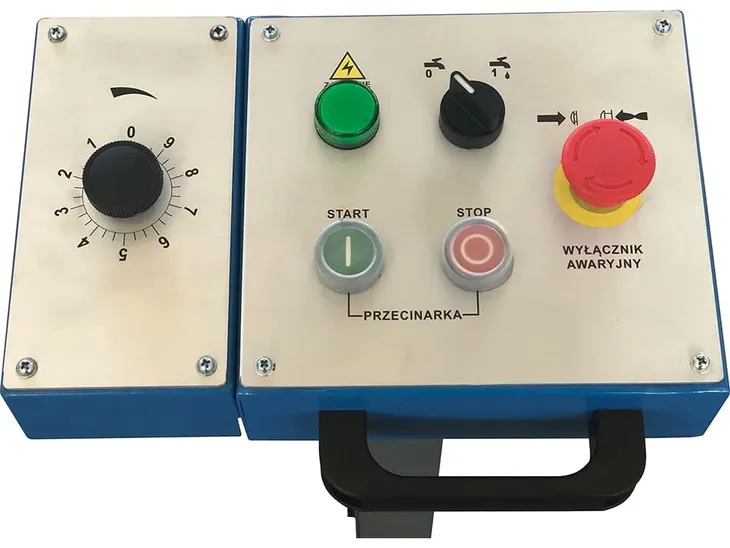

✅ Prędkość opadania ramienia oraz włączenie systemu chłodziwa w łatwy sposób można regulować na panelu sterującym.

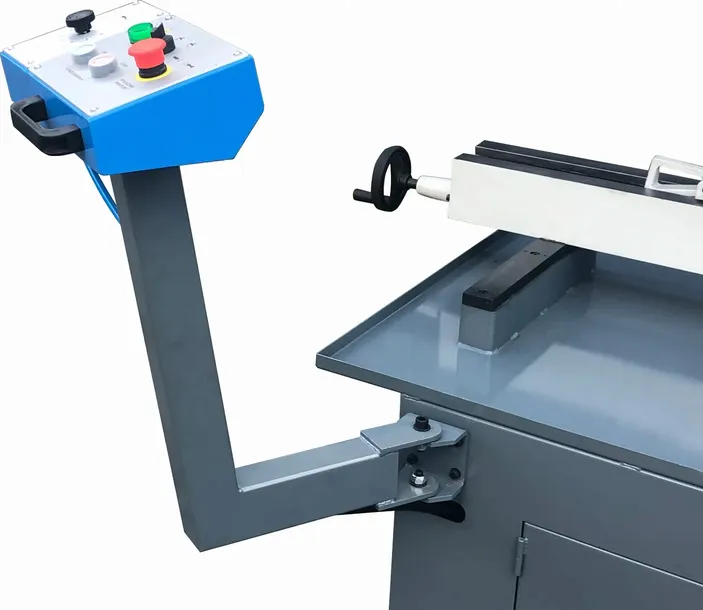

Panel sterujący znajduję się na obrotowym wysięgniku i można go obracać do 180°.

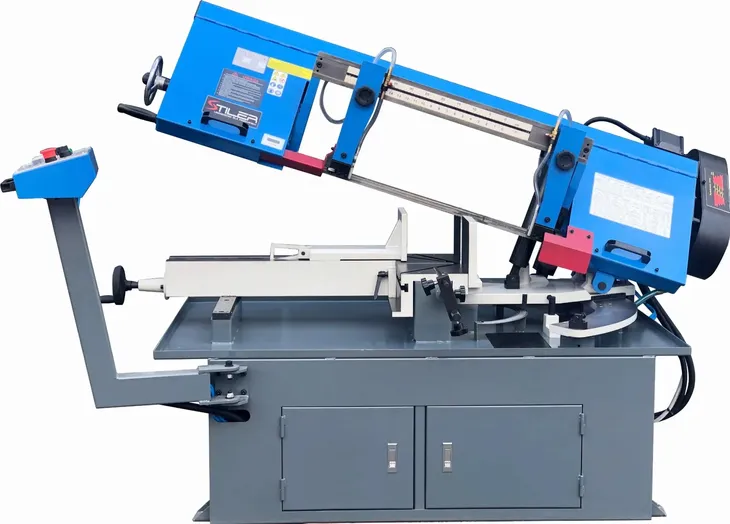

✅ Ramię możemy obracać w dwóch kierunkach. W lewo do 45° oraz prawo do 60°.

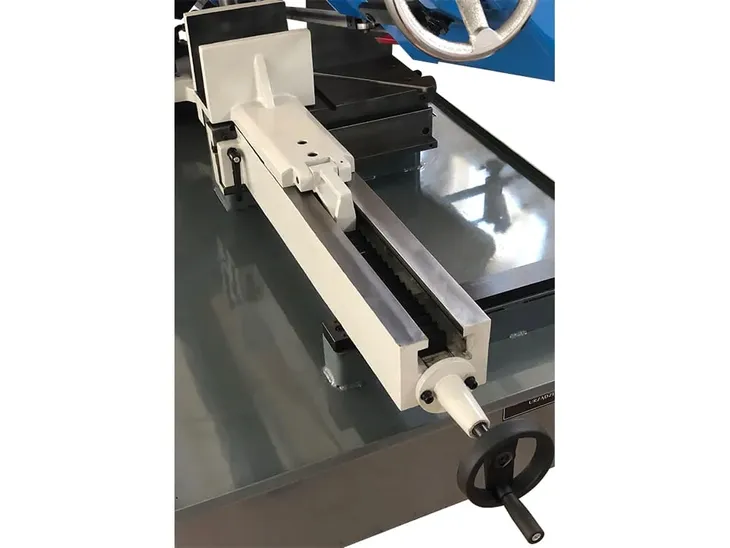

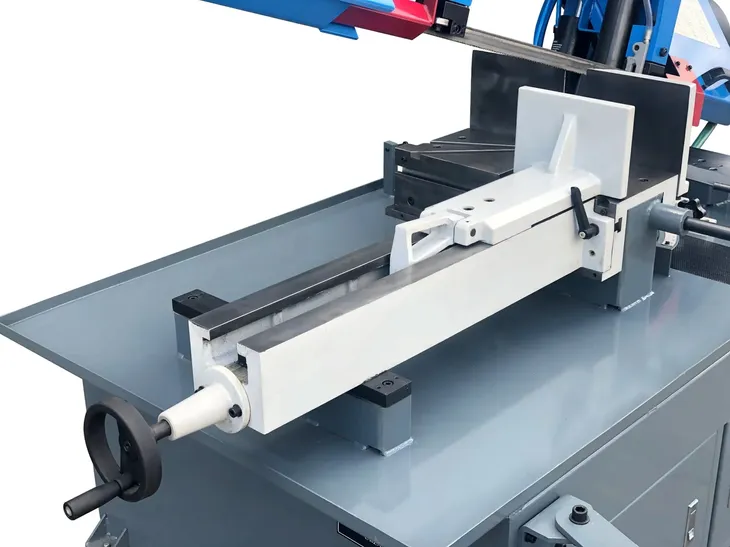

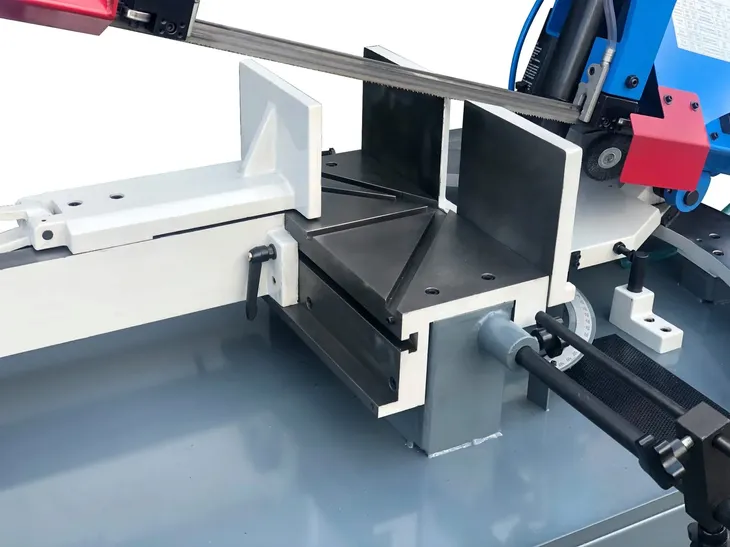

✅ Przecinarka posiada przestawne imadło.

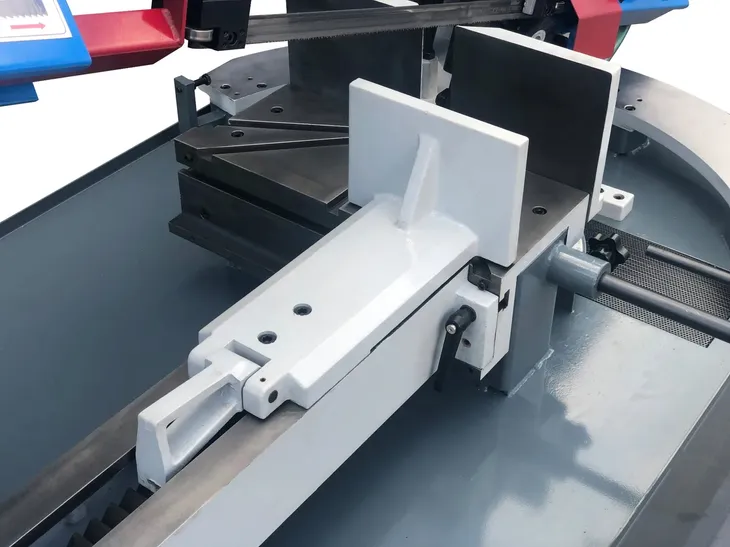

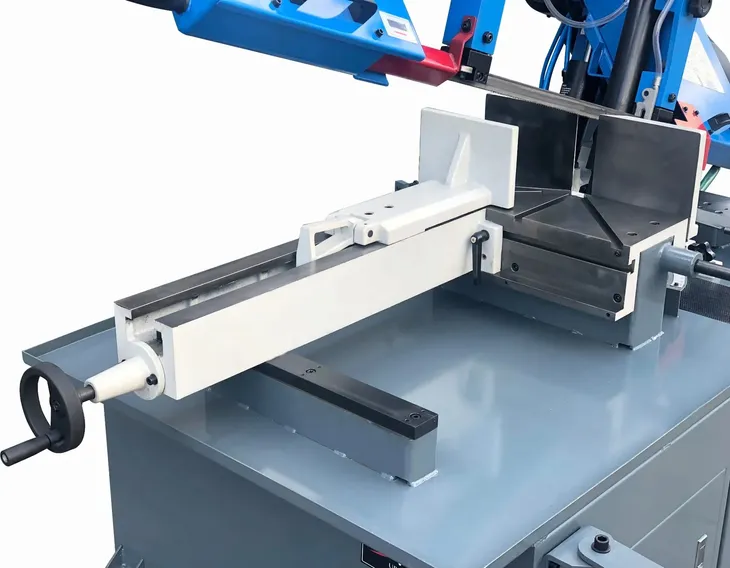

✅ Maszyna wyposażona jest w prosty układ szybkiego docisku.

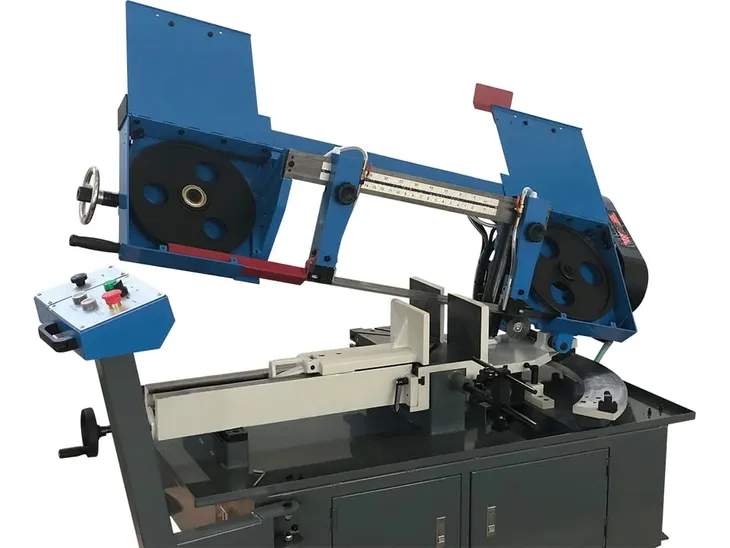

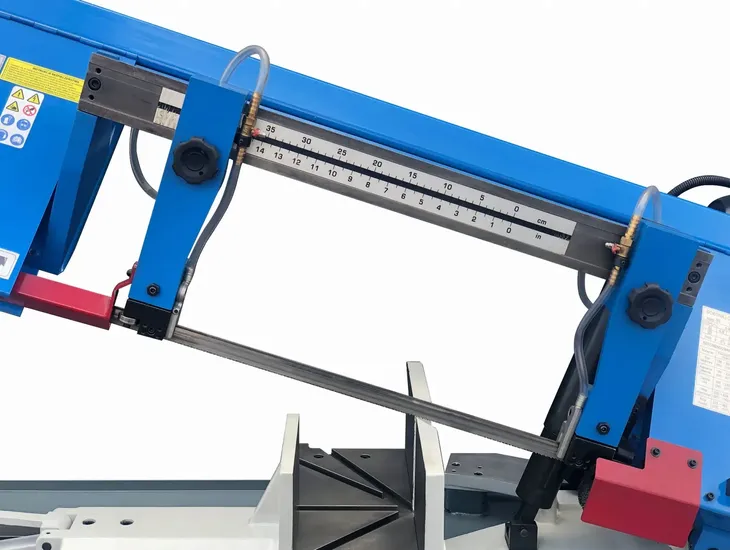

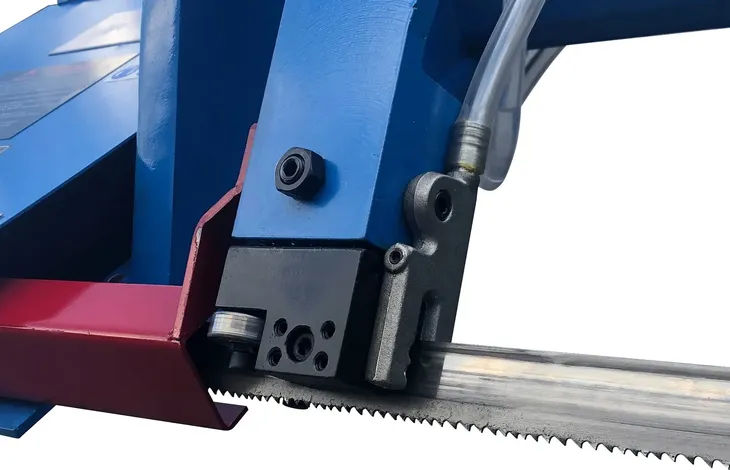

✅ Prowadnice wyposażone zostały w łożyska prowadzące oraz płytki z węglików spiekanych. Rozwiązanie takie gwarantuje duża precyzję cięcia nawet przy pełnych materiałach.

Chłodziwo kierowane jest bezpośrednio na taśmę z prowadnicy.

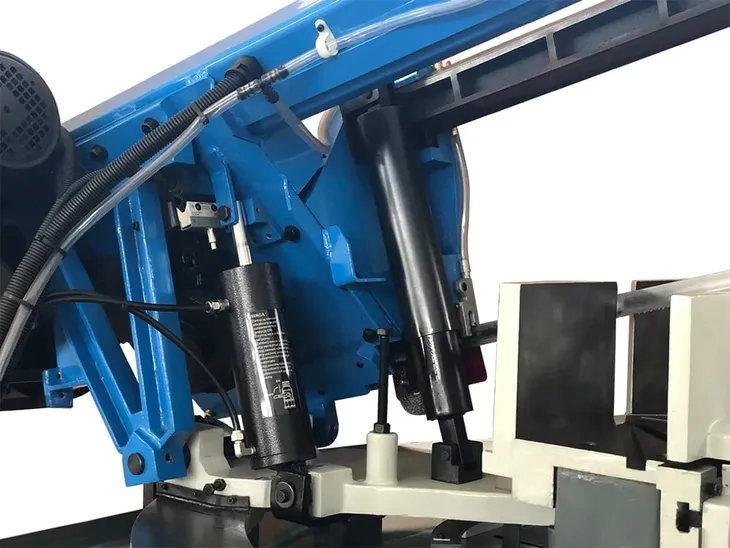

✅ Opadanie ramienia realizowane jest za pomocą siłownika hydraulicznego. Prędkość opadania możemy w wygodny sposób zmieniać na panelu sterowania.

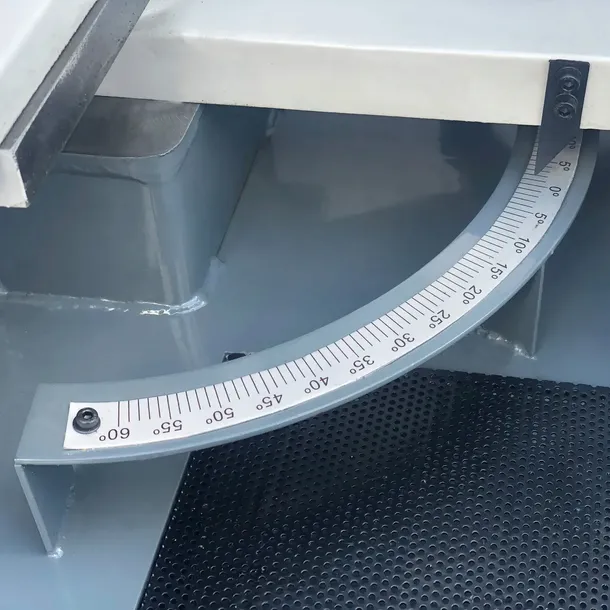

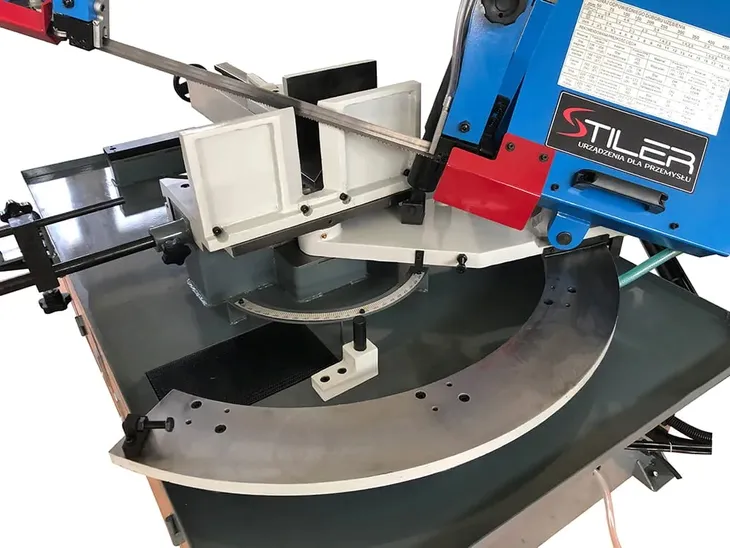

Ramię posiada szereg regulowanych ograniczników które ułatwiają szybką zmianę kąta cięcia bez konieczności dokonywania dokładnych pomiarów.

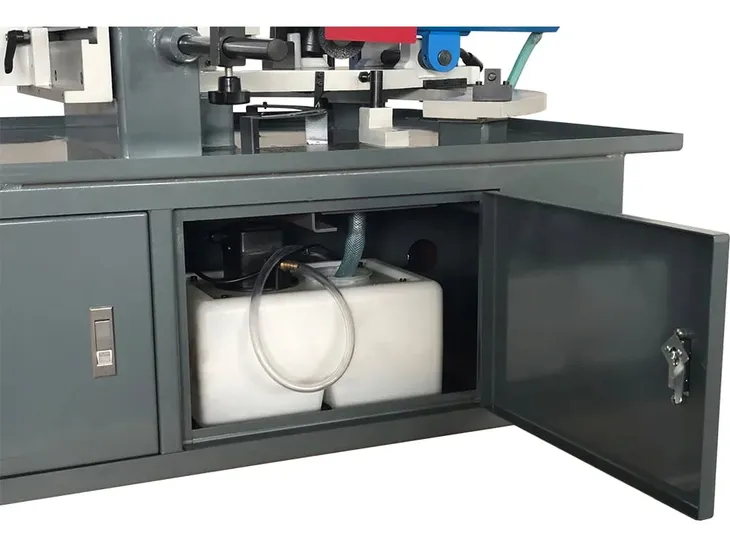

✅ W podstawie umieszczony został zbiornik chłodziwa. Chłodziwo przekazywane jest bezpośrednio na prowadnice za pomocą pompy.
