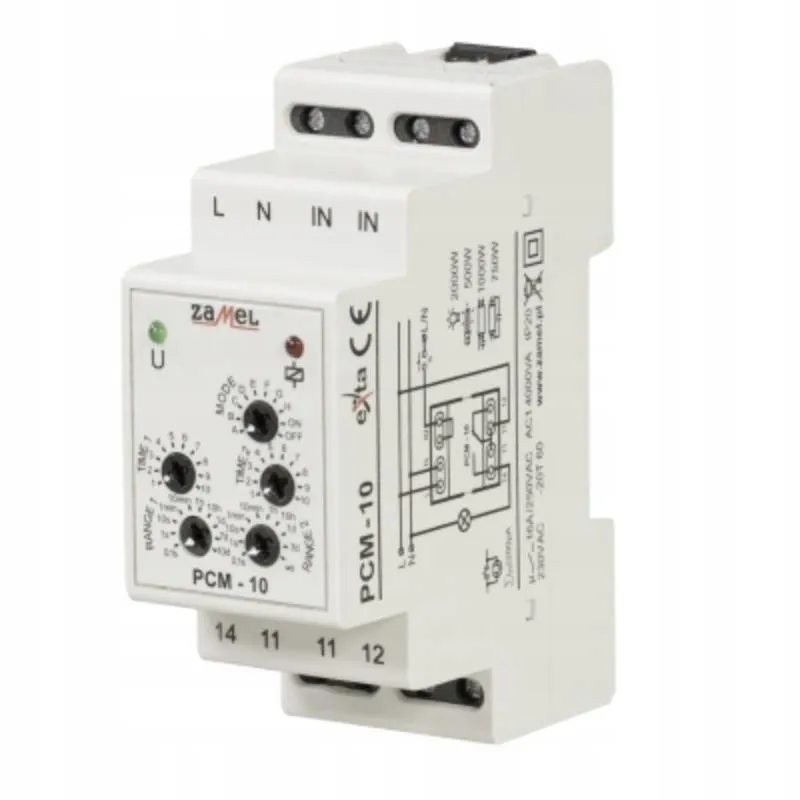

Przekaźnik czasowy PCM-10

Przekaźnik czasowy PCM-10

Wielofunkcyjny przekaźnik czasowy PCM-10 służy do realizacji funkcji czasowych w układach automatyki i sterowania. Układ posiada 10 niezależnych trybów pracy wyzwalanych napięciem zasilającym lub zewnętrznym impulsem wyzwalającym (pochodzącym z linii L lub N). Cechuje go bardzo szeroki zakres nastaw dwóch czasów t1 i t2 oraz funkcje stałego załączenia i wyłączenia. Układ realizuje na bieżąco zmianę nastawy trybu pracy oraz czasów.

DANE TECHNICZNE

• Znamionowe napięcie zasilania 230 V AC
• Napięcie maksymalne styków 250 V
• Kategoria użytkowania AC1
• Moc maksymalna przekaźnika 4000 VA
• Układ styków 1NO/NC
• Prąd przekaźnika 16 A
• Znamionowy pobór prądu 35 mA
• Zakres nastaw czasu (t1) dyskretne 0.1 ÷ 1 s

1. dyskretne 1 ÷ 10 s
2. dyskretne 0.2 ÷ 1.7 min
3. dyskretne 1 ÷ 10 min
4. dyskretne 0.2 ÷ 1.7 h
5. dyskretne 1 ÷ 10 h
6. dyskretne 0.4 ÷ 4.2 dni
7. dyskretne 1 ÷ 10 dni

• Zakres nastaw czasu (t2) dyskretne 0.1 ÷ 1 s

1. dyskretne 1 ÷ 10 s
2. dyskretne 0.2 ÷ 1.7 min
3. dyskretne 1 ÷ 10 min
4. dyskretne 0.2 ÷ 1.7 h
5. dyskretne 1 ÷ 10 h
6. dyskretne 0.4 ÷ 4.2 dni
7. dyskretne 1 ÷ 10 dni
8. dyskretne 1 ÷ 0 s

• Mocowanie obudowy szyna TH35 (PN-EN 60715)
