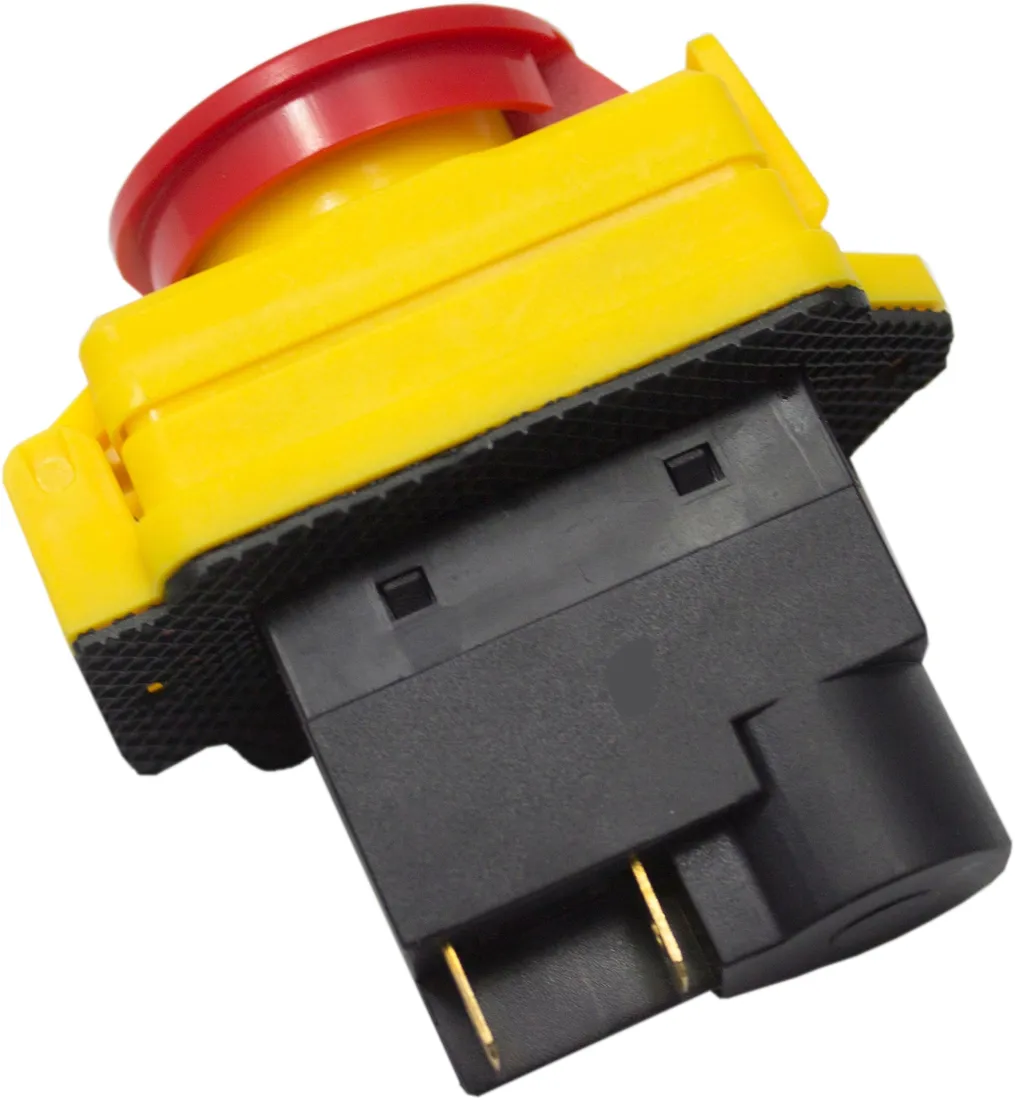

Przekaźnikowy wyłącznik bezpieczeństwa SSTM-01

PRZYCISK BEZPIECZEŃSTWA PULPITOWY

SSTM-01 TRACON

DANE TECHNICZNE:

Napięcie znamionowe- 250 V AC

Częstotliwość znam.- 50 Hz

Moc znamionowa- 12 A(AC-3)

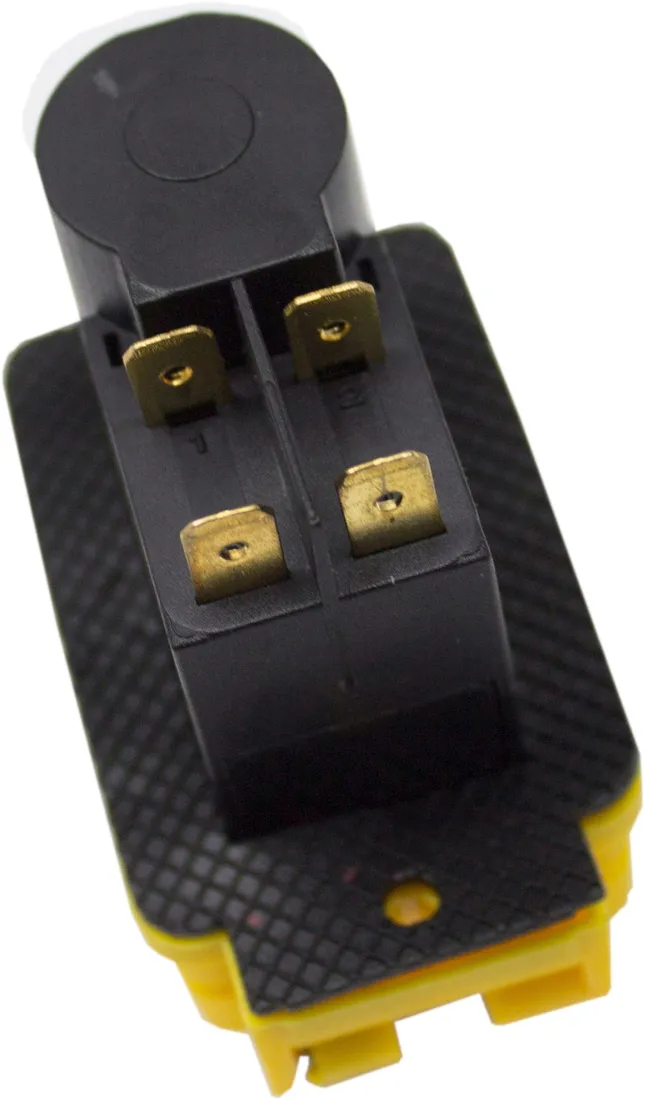

Sposób podłączenia- konektory 6,3x0,8 mm, -25 °C … +80 °C

Wilgotność maks.-95 %, przy temp. 40°C

Stopień ochrony- IP 54

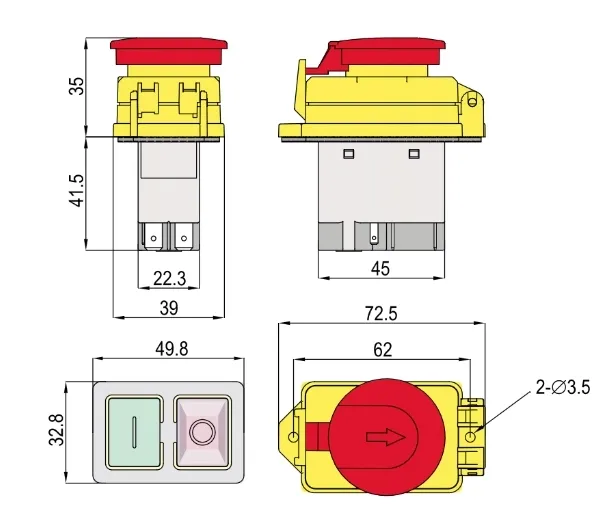

WYMIARY:

Długość - 49,8mm

Szerokość - 32,8mm

Wyłączniki SSTM służą do bezpiecznego załączania i wyłączania maszyn produkcyjnych oraz innych urządzeń elektrycznych. Wyłączniki posiadają ochronę przed ponownym załączeniem w przypadku pojawienia się zasilania po zaniku napięcia. Są to wyłączniki przeznaczone do zabudowy, a po prawidłowym montażu z boku posiadają stopień ochrony IP54 co sprawia, że można stosować je w zawilgoconych i zapylonych miejscach. Połączenie przewodów odbywa się poprzez konektory wsuwane o rozmiarze 6,3x0,8 mm.

SCHEMAT PODŁĄCZENIA:

Wyłączniki są dwupolowe i posiadają dwa styki zwierne. Przyciski działają z samoczynnym powrotem niezależnie od siebie. Przekaźnik reagujący na zanik napięcia jest montowany fabrycznie bez wyprowadzenia, napięcie do przekaźnika jest podawane od strony obciążeniowej styków przełącznika. W przypadku zaniku napięcia rozłącza on od sieci urządzenie, a ponowne jego załączenie możliwe jest jedynie w przypadku ponownego wciśnięcia zielonego przycisku „I”.
