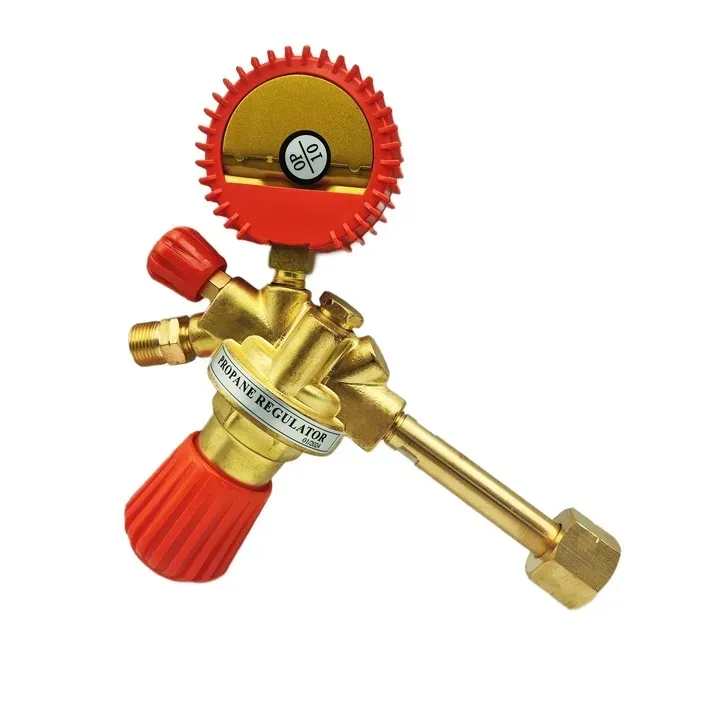

REDUKTOR GAZOWY PROPAN SERIA 100 PROFI LPG

REDUKTOR PROPANOWY Z ZAWOREM ODCINAJĄCYM (BUTAN/LPG)

• Reduktor butlowy jednostopniowy to reduktor bez dźwigniowy o zmiennej regulacji ciśnienia wylotowego
• Zastosowania: MIG, MAG, WIG, TIG,
• Posiada solidny mosiężny korpus oraz manometry w gumowych osłonach
• Reduktor ten pozwala na obniżenie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewnia samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego
• Reduktor wyposażony jest w zawór bezpieczeństwa, przez który przy wzroście ciśnienia wylotowego ponad dopuszczalne zostaje wypuszczony nadmiar gazu
• Maksymalne ciśnienie wlotowe i wylotowe reduktora oznaczone są na manometrach czerwoną kreską

Reduktor butlowy jednostopniowy to reduktor bezdźwigniowy o zmiennej regulacji ciśnienia wylotowego.

Reduktor ten umożliwia obniżenie ciśnienia gazów pobieranych z butli do żądanego ciśnienia roboczego oraz zapewnia samoczynne utrzymanie go na możliwie stałym poziomie - niezależnie od zmian ciśnienia wlotowego.

Reduktor wyposażony jest w zawór bezpieczeństwa, który przy wzroście ciśnienia wylotowego ponad dopuszczalne wartości - wypuszcza nadmiar gazu. Maksymalne ciśnienie wlotowe i wylotowe reduktora oznaczone są na manometrach czerwoną kreską.

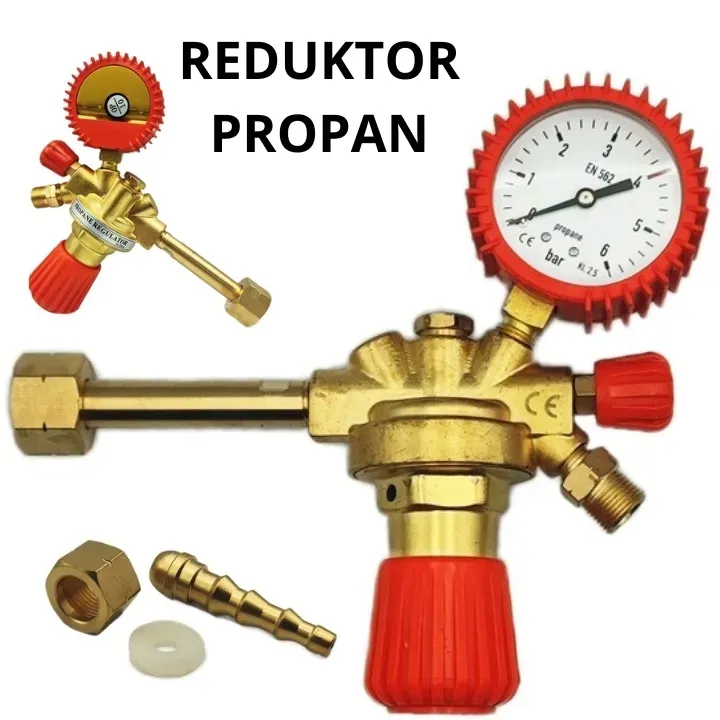

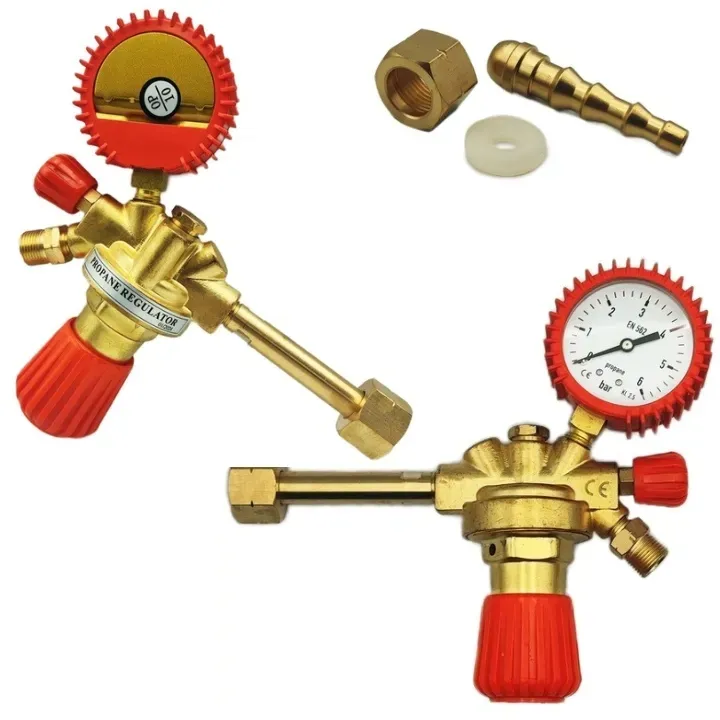

W komplecie:

• Uszczelka
• Wtyk
• Nakrętka
• Instrukcja obsługi

Dane techniczne:

• Znamionowe ciśnienie wlotowe [bar]: 25
• Zakres ciśnień wylotowych [bar]: 0,5 - 4
• Przepustowość znamionowa [m3/h]: 4
• Gwint na wlocie: W21.8x1/14LH
• Gwint nakrętki na wylocie: G3/8 LH
• Króciec wylotowy (ø) [mm]: 8

ZALETY:

• zegar zabezpieczony gumową osłoną,
• utrzymuje ciśnienie bez względu na ilość gazu w butli,
• wymienny króciec.

Zaworu redukcyjnego nie można stosować:

• Do gazów w stanie ciekłym
• Przy temperaturze otoczenia poniżej -30°C i powyżej +60°C
• Do gazów powodujących korozję jakimi są etyloamina, dwumetyloamina, amoniak itp.

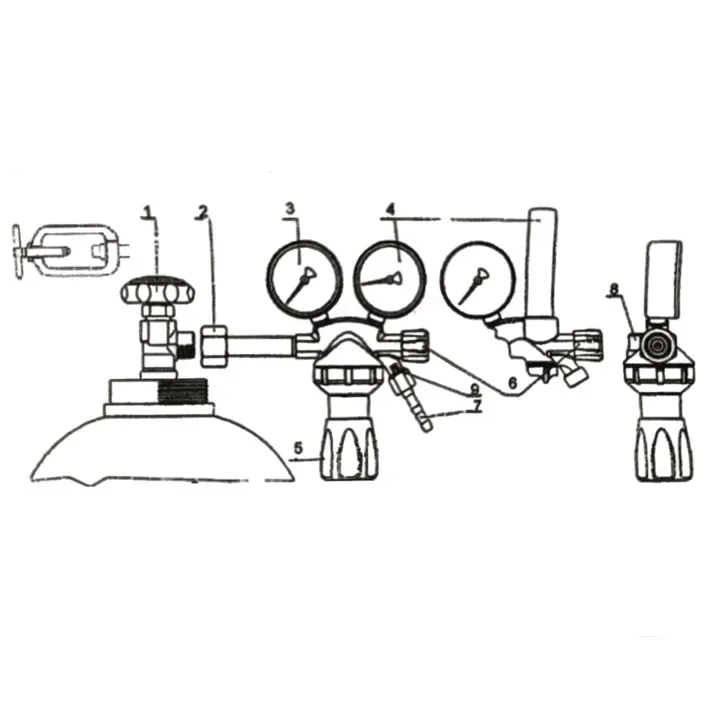

Rysunek techniczny:

1. Zawór odcinający butli
2. Przyłącze wejściowe z nakrętką lub jarzmem
3. Manometr wysokociśnieniowy
4. Manometr niskociśnieniowy (roboczy) lub rotametr
5. Śruba regulacyjna
6. Zaworek odcinający
7. Przyłącze do węża
8. Zawór bezpieczeństwa
9. Nakrętka
