STEROWNIK REGULATOR TEMPERATURY XMTD-8000 230V / 2500W

WERSJA MULTI-RANGE - Z WYJŚCIEM PRZEKAŹNIKOWYM 2500W ORAZ SSR

Regulator temperatury XMTD-8000PID to inteligentny przemysłowy miernik regulacyjny, o niezawodnej i doskonałej wydajności, stosowany głównie w systemach automatyki do pomiaru temperatury, przepływu, itp.

Jego celem jest utrzymanie temperatury na poziomie zadanej wartości (SV) poprzez badanie jej (PV) przez podłączoną termoparę typu: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS), W5Re/W26Re (ASTM), U, L (DIN), PT100 (JIS/IEC), JPT100 (JIS).

XMTD-8000 w zależności od podłączonej termopary może regulować temperaturę w zakresie od -199 do 1820°C.

Sterownik XMTD-8000 w wersji Multi-Range posiada wyjścia:

• przekaźnikowe 12,13,14 o obciążalności styków do 2500W,
• wyjscie 10,11 na przekażnik półprzewonikowy SSR (obciążalność podyktowana wyłącznie parametrami przekaznika SSR).

Fabryczne ustawienia sterownika to:

• TH = 400°C
• SN= K (czujnik typu K)

Parametry te zmienia się z poziomu menu.

Regulator posiada diody LED które sygnalizują:

• ALM - przekroczenie zadanej wartości temperatury,
• AT - wyłączenie funkcji PID (autotuning),
• OUT - załączenie elementu grzejnego.

Parametry techniczne regulatora XMTD-8000:

• model: XMTD 8000 230V,
• dokładność pomiaru: 0,5%,
• wilgotność: <93%,
• pobór mocy: 3W,
• tryb pracy: grzanie (domyślnie) lub chłodzenie,
• możliwość ręcznej zmiany parametrów PID,
• cykl próbkowania: 0,5s,
• wyjście przekaźnikowe: obciążalność 2500W
• wyjście SSR: 12V DC - tylko na przekaźniki typu SSR DC dostępne w naszej,
• sygnalizacja alarmu: LED,
• sygnał wejściowy termopara: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS), W5Re/W26Re (ASTM), U, L (DIN), PT100 (JIS/IEC), JPT100 (JIS),
• sygnał rezystancyjny: PT100 CU50,
• zakres mierzonej temperatury: od -199,9 do 1820°C (w zależności od typu podłączonej termopary),
• temperatura pracy: od (-10) do 60°C,

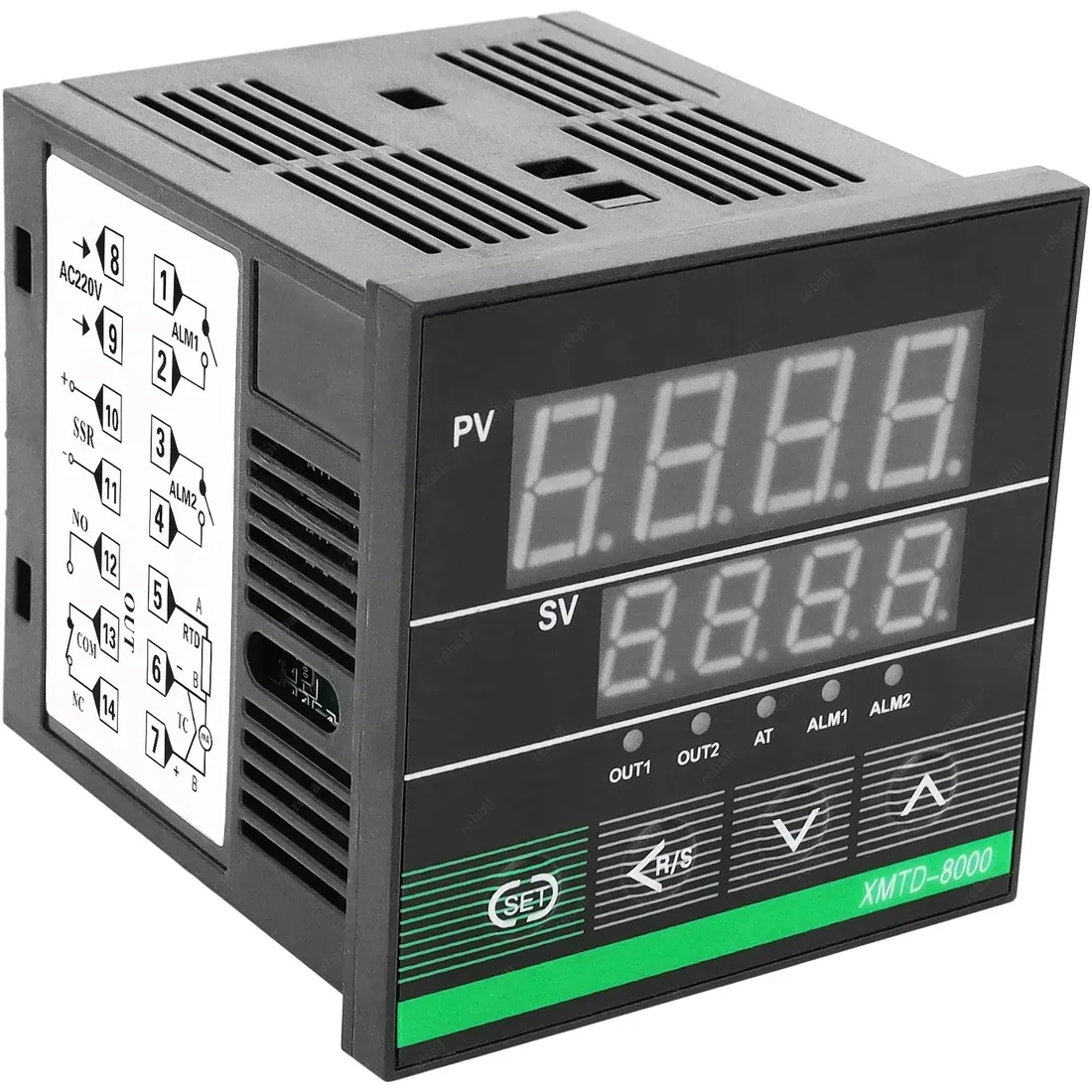

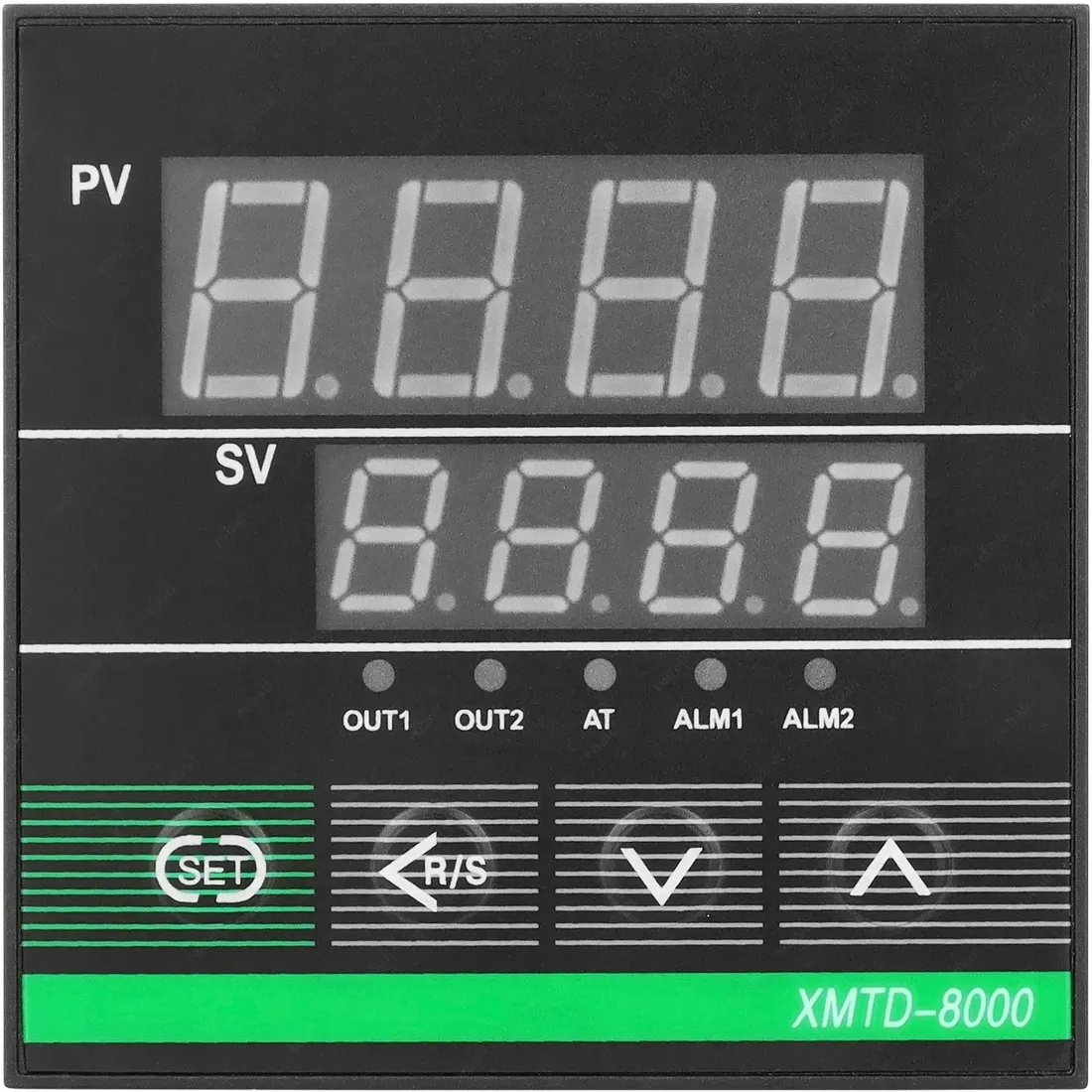

• podwójny wyświetlacz LED: mierzonej (PV) i zadanej (SV),
• zasilanie: AC 230V +/-10%,
• wymiar zewnętrzny ramki: 72x72x75mm,
• wymiar montażowy: 68x68 (głębokość 75mm),
• w zestawie elementy mocujące.

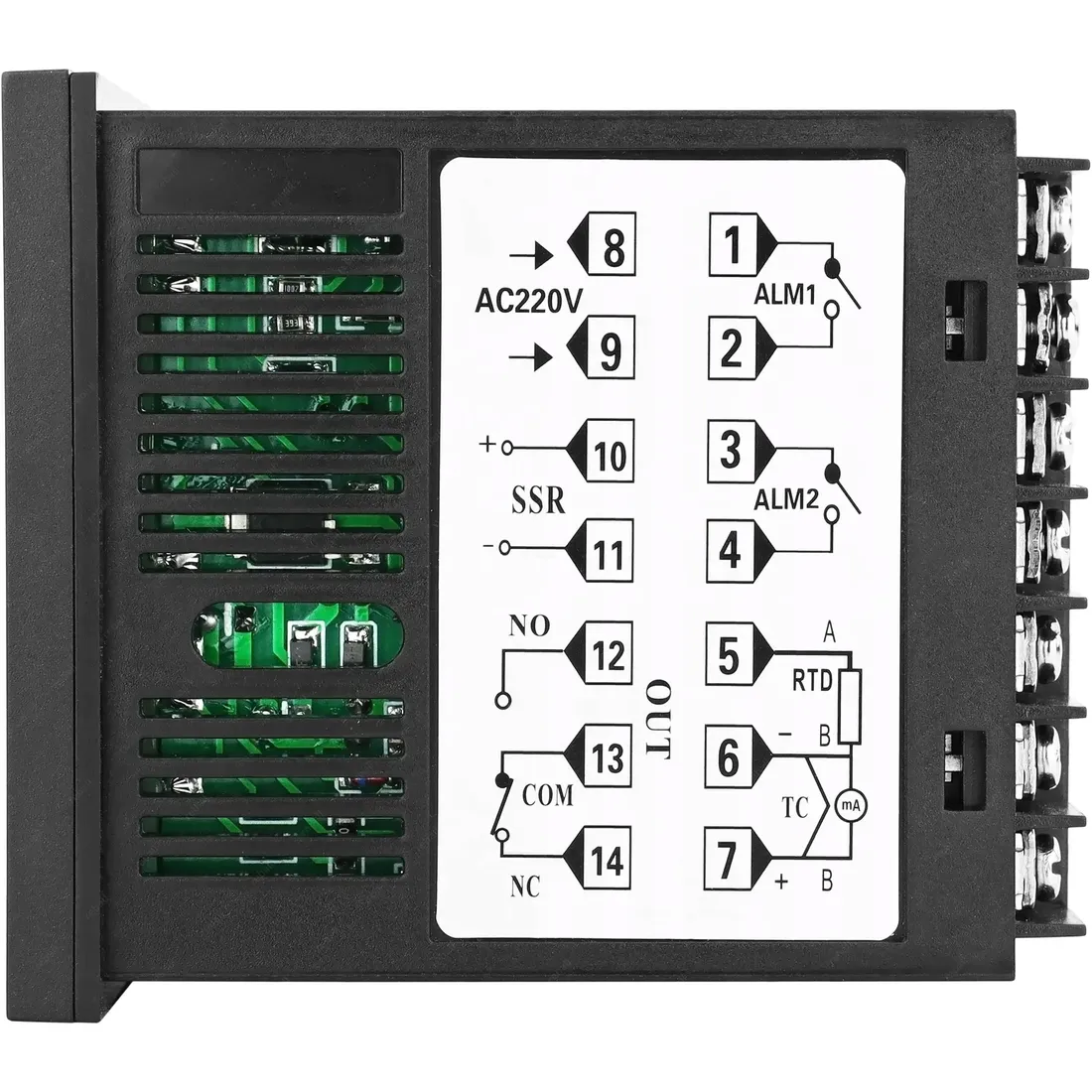

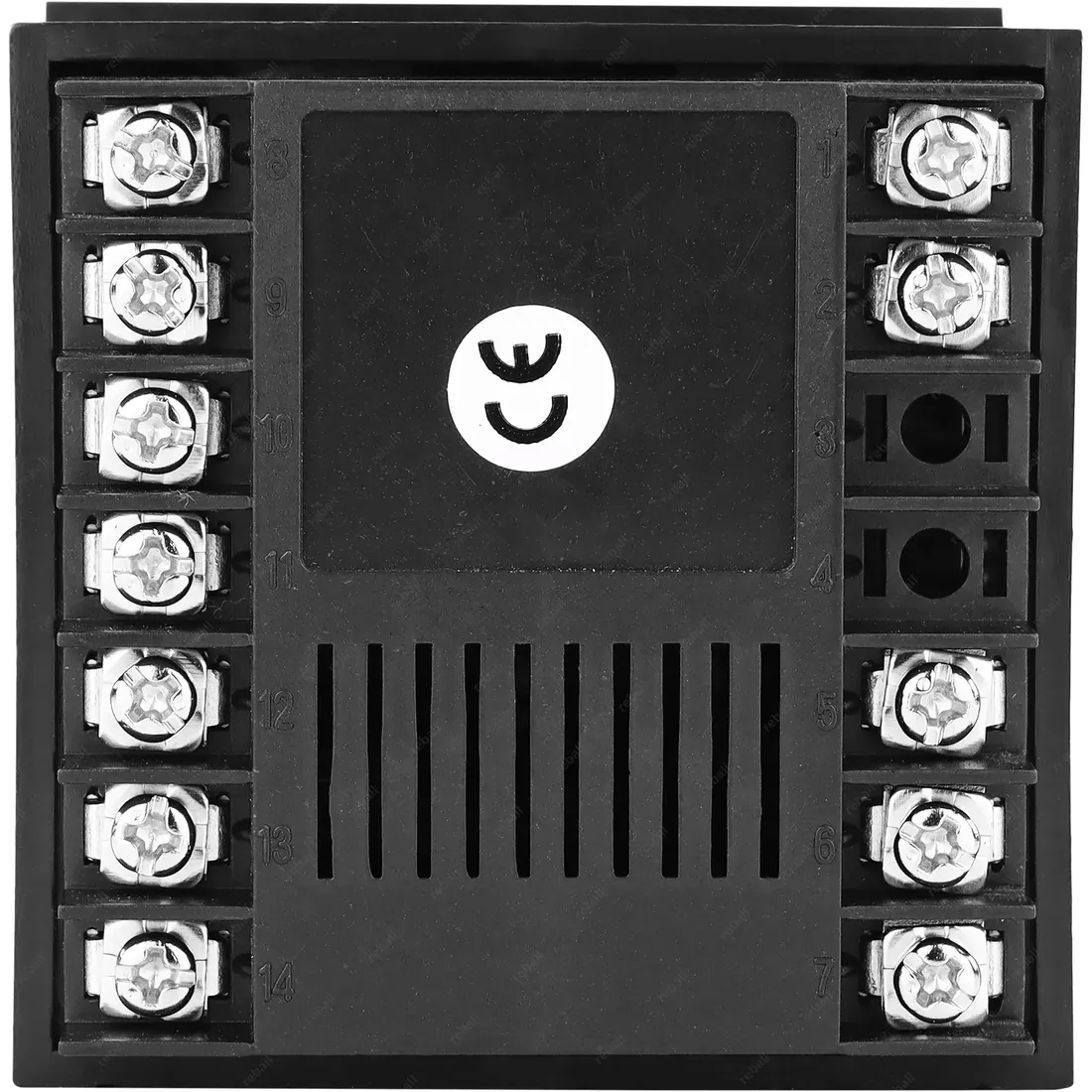

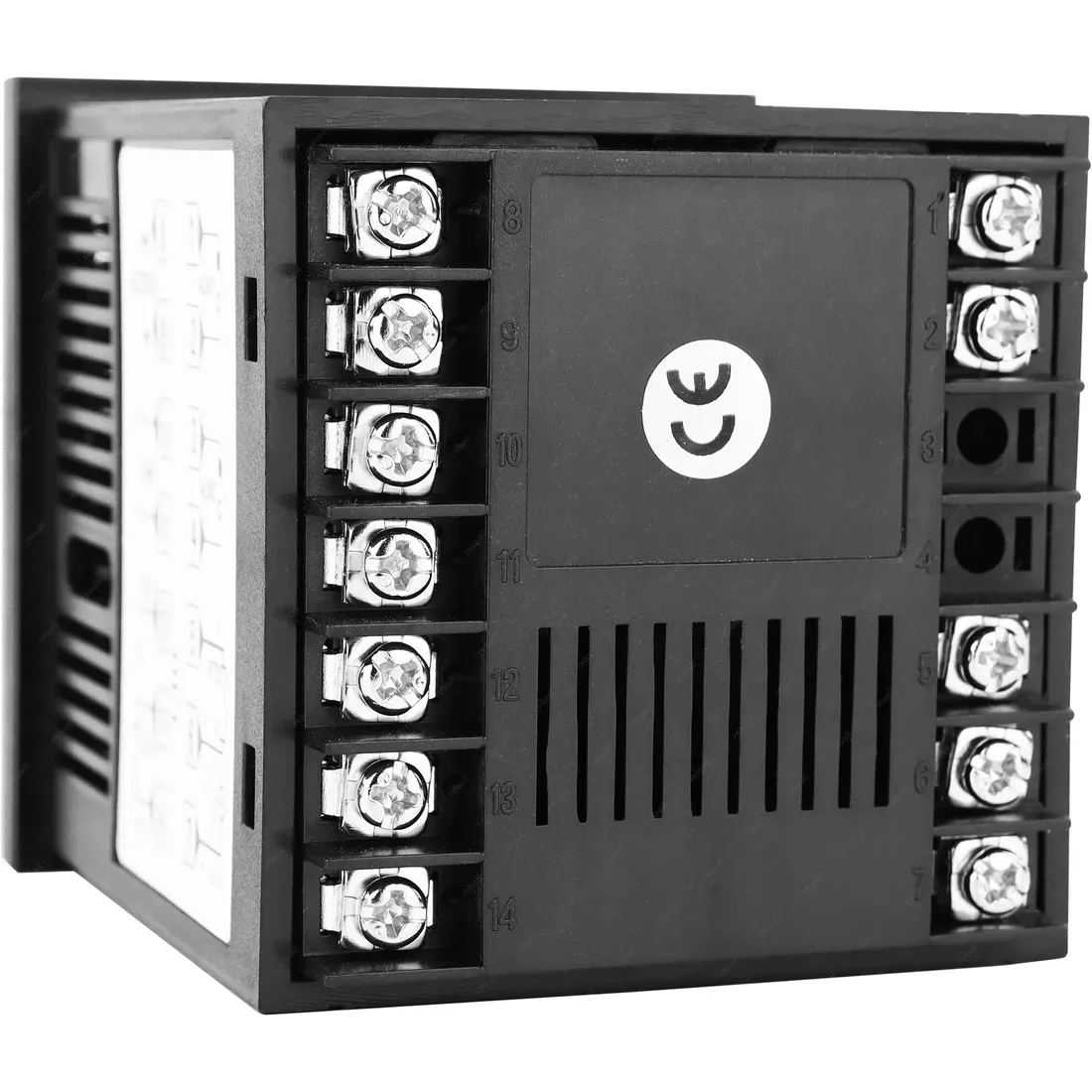

Schemat podłączeń regulatora XMTD-8000

• zasilanie: 8; 9 AC 230V,
• wyjście, sterowanie SSR: +10; -11,
• wyjście przekaźnika: 12/13 NO 13/14 NC,
• wyjście alarmu: AL1: 1; 2,
• wejście czujnika rezystancyjnego: RTD 5; 6,
• wejście czujnika typu termopara: TC -6, +7.

Zastosowanie:

• piece,
• wędzarnie,
• wtryskarki,
• wytłaczarki,
• zgrzewarki,
• maszyny pakujące,
• baseny.

Dołączamy polską instrukcję obsługi.

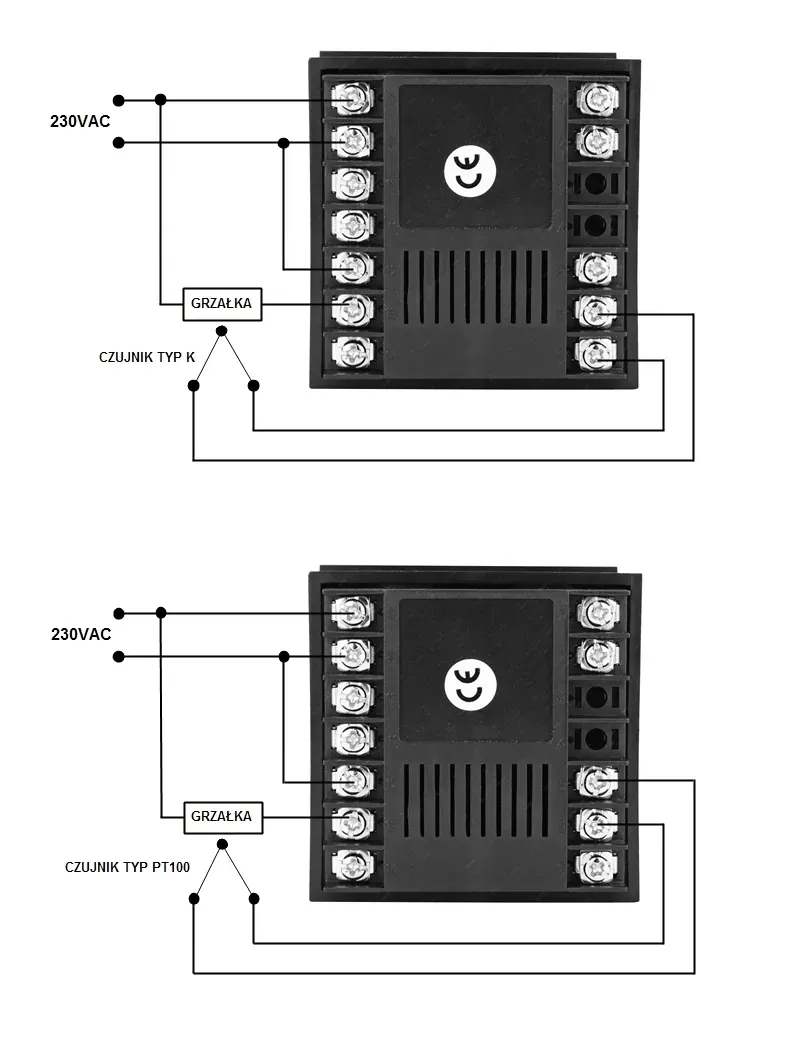

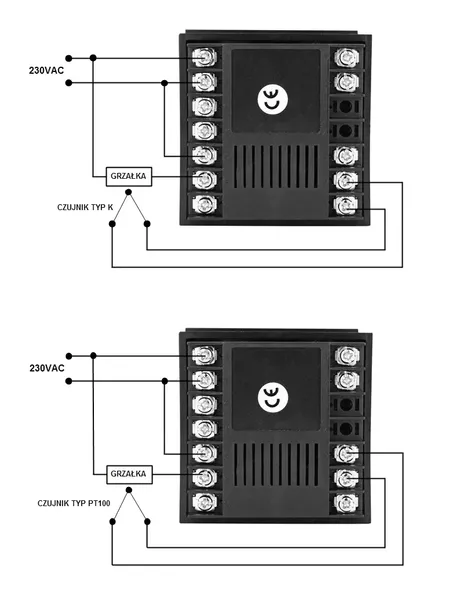

Przykład podłączenia sterownika z wykorzystaniem czujnika temperatury typu K oraz PT100 dla obciążenia do 2500W.

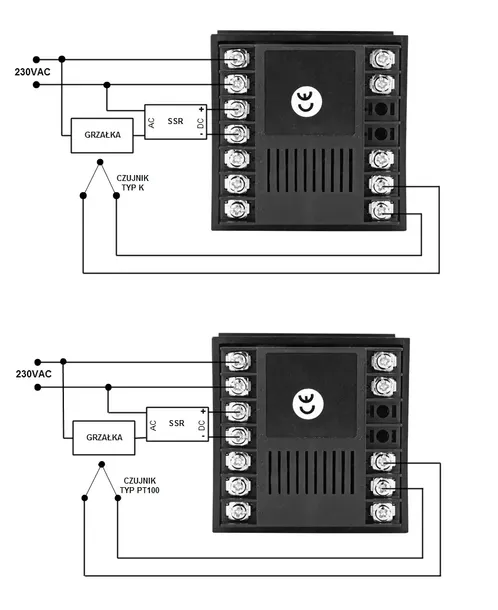

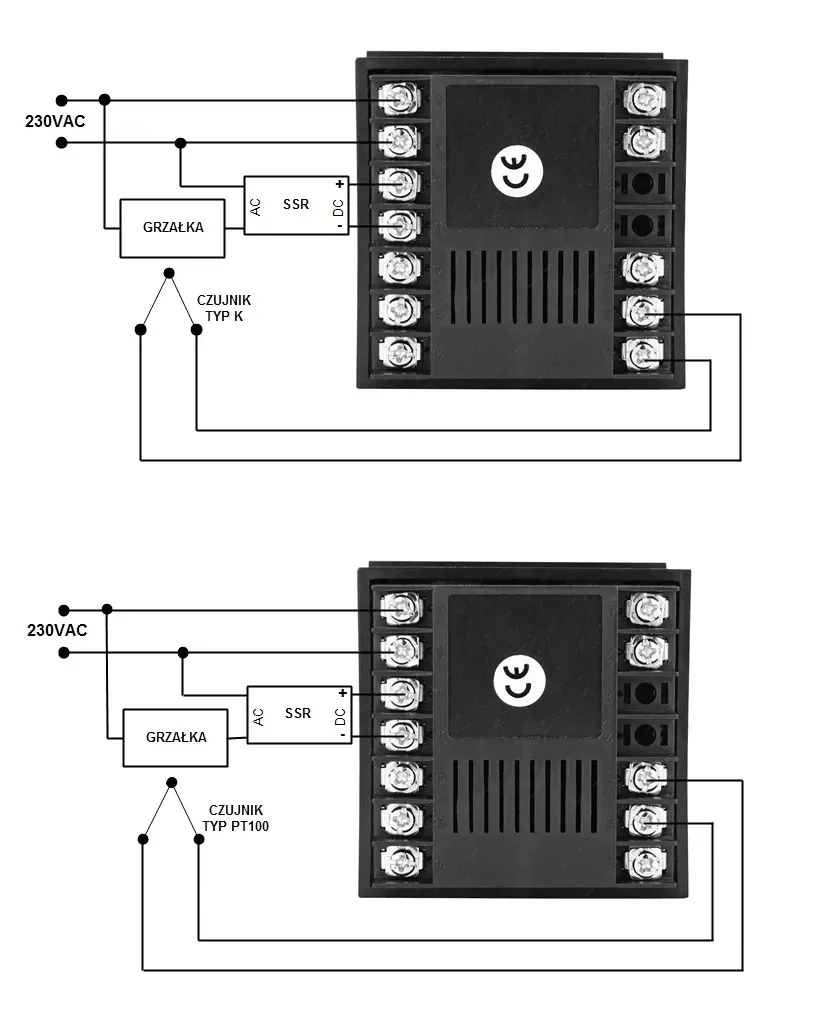

Przykład podłączenia sterownika z wykorzystaniem czujnika temperatury typu K oraz PT100 dla obciążenia powyżej 2500W (z wykorzystaniem przekaźników półprzewodnikowych SSR dostępnych w  naszej ofercie).
