Regulator temperatury es30 d

Sterownik chłodniczy na szynę DIN, NO: ES30D

Sterownik przeznaczony do kontroli pojedynczych urządzeń oraz instalacji chłodniczych pracujących w normalnym lub niskim zakresie temperatur.

Opis:

• 2 Wejścia pomiarowe: czujnik komory i parownika (NTC 5kOhm przy 25°C)
• 3 Wyjścia przekaźnikowe SPST: sprężarka, odszranianie, wentylator
• Wejście dwustanowe NC lub NO
• Zakres pomiarowy: -50...+150°C
• Regulacja ON/OFF z regulowaną histerezą
• Wyświetlacz 4-cyfrowy z graficznymi ikonami i rozdzielczością wskazania 0.1°C
• Prosta i szybka konfiguracja z łatwą nastawą temperatury ze skokiem 0.1°C
• Tryb Chłodzenie/Grzanie
• Zegar czasu rzeczywistego RTC dla funkcji odszraniania o konkretnych godzinach w ciągu dnia (max. 6 cykli w ciągu dnia)
• Alarm temperatury MIN i MAX oraz sygnalizacja awarii czujnika
• Pamięć nastawy i ustawień po zaniku zasilania

Zasilanie: Standard to 230V~ +/-15%

Sterownik przeznaczony do kontroli systemów chłodzenia:

• lodówki, zamrażarki, lady chłodnicze
• wentylatory, schładzalniki
• agregaty samochodowe (wersja na 12V lub 24V), itp.

Dane techniczne:

• Wejście: czujnik temperatury NTC 5kΩ przy 25°C, wejście dwustanowe, alarmowe
• Zakres pomiarowy: -50...+150°C
• Dokładność pomiaru: +/-0,5%
• Okres próbkowania: 500 ms
• Rozdzielczość wskazań: 0,1°C w całym zakresie
• Rozdzielczość nastawy: 0,1°C w całym zakresie
• Wyświetlacz: LED, 4 cyfry o wysokości 11mm z ikonami graficznymi
• Metoda regulacji: ON-OFF z histerezą
• Wyjścia:

- spreżarka: 8(2)A 250V~ 1,5kW (silnik max. 400W, 0.5HP=0.5KM), trwałość 100tys. cykli

- odszranianie: 8(2)A 250V~ grzałka max. 1,5kW, trwałość 100tys. cykli

- wentylator: 8(2)A 250V~ silnik max. 400W, trwałość 100tys. cykli

• Funkcje:

- odszranianie czasowe lub temperaturowe

- kontrola wentylatora parownika

- zegar czasu rzeczywistego

- dźwiękowa sygnalizacja stanów alarmowych

• Montaż: szyna DIN TH-35
• Stopień i klasa ochrony: IP65 / II
• Zasilanie: 230V ~ +/- 15% lub 12V = / ~, 24V = / ~
• Pobór mocy: max. 3 VA
• Warunki pracy: -5 ... 60 ° C; 0 ... 85% RH (bez kondensacji)
• Warunki składowania: -40 ... 85 ° C; 0 ... 85% RH (bez kondensacji)

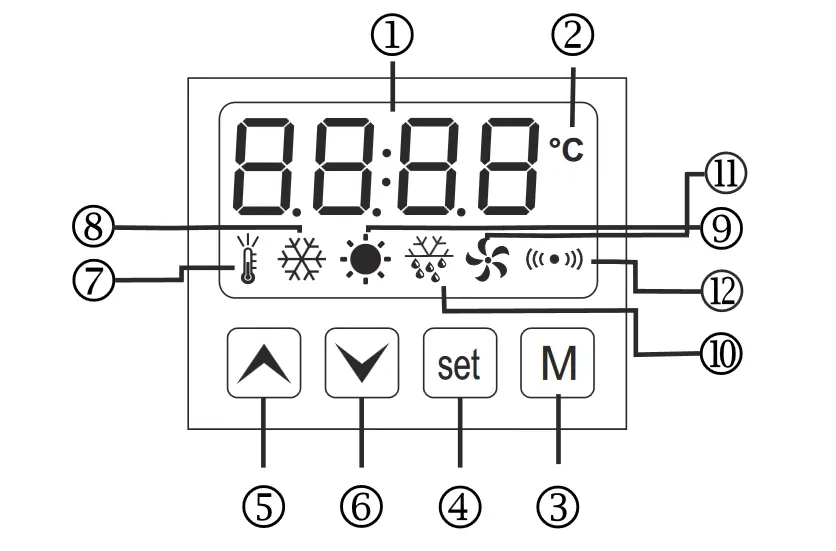

1. Wyświetlacz temperatury
2. Wskaźnik jednostki temperatury
3. Wejście do menu parametrów konfiguracyjnych
4. Przycisk nastawy temperatury
5. Przycisk zmniejszający wartość
6. Przycisk zwiększający wartość
7. Sygnalizacja nastawy temperatury
8. Sygnalizacja pracy sprężarki
9. Sygnalizacja wyjścia grzania
10. Sygnalizacja procesu odszraniania
11. Sygnalizacja pracy wentylatora
12. Sygnalizacja stanów alarmowych

Regulator montowany na szynę DIN TH-35

Regulator zajmuje na szynie szerokość 3 (trzech) modułów.

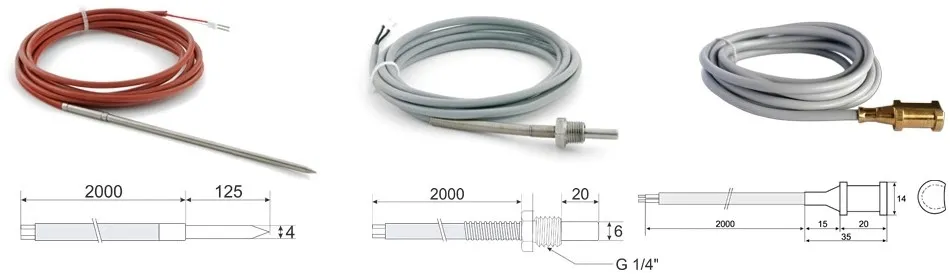

Wykonane ze stali nierdzewnej w klasie szczelności IP67 (wodoodporny).

Przewód o długości 200cm, który w miarę potrzeb można przedłużać przewodem elektrycznym (najlepiej linka, dwużyłowy, 1,5mm) nawet do 80 metrów.
