Schneider Przekaźnik interfejs LED 2C/O 5A, 230V

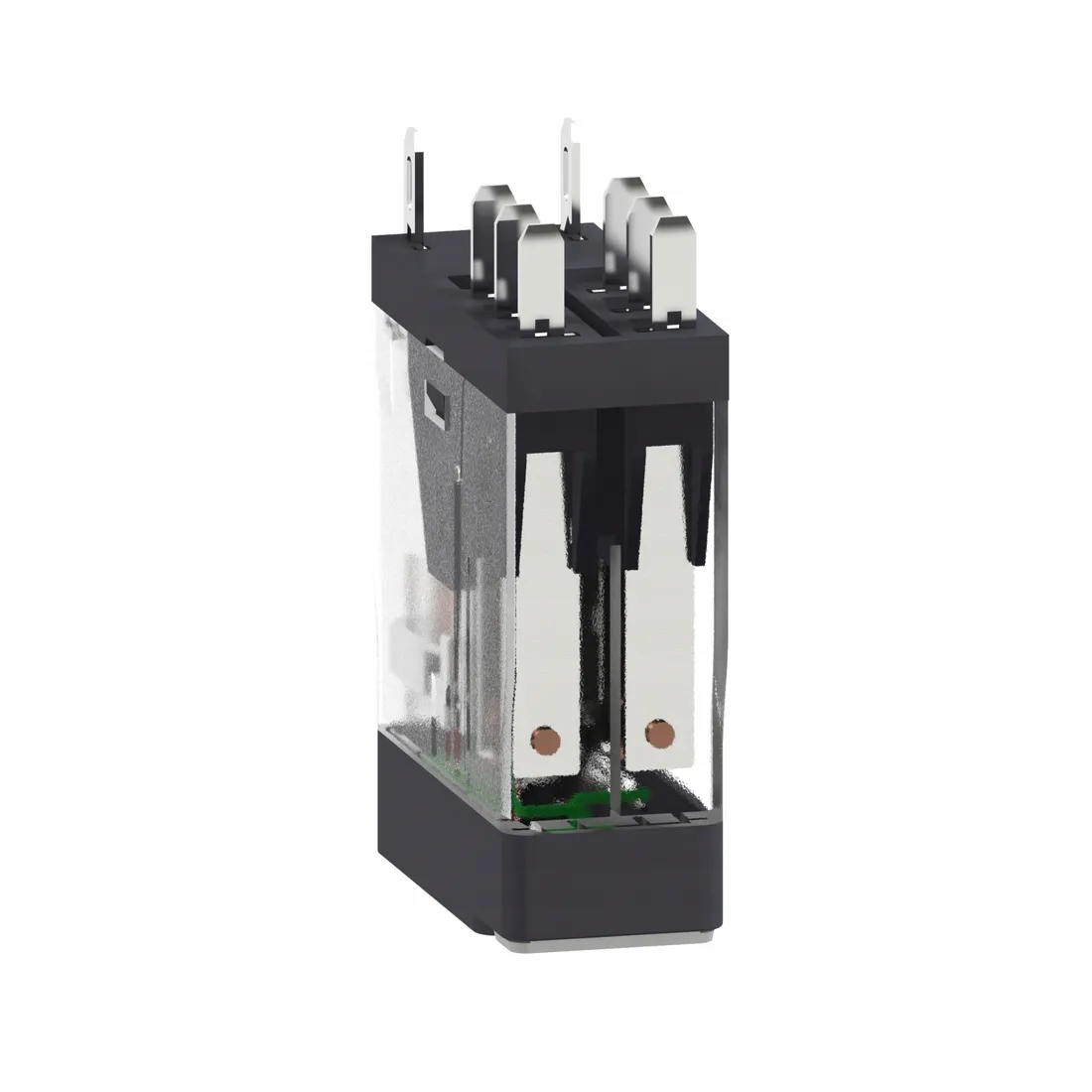

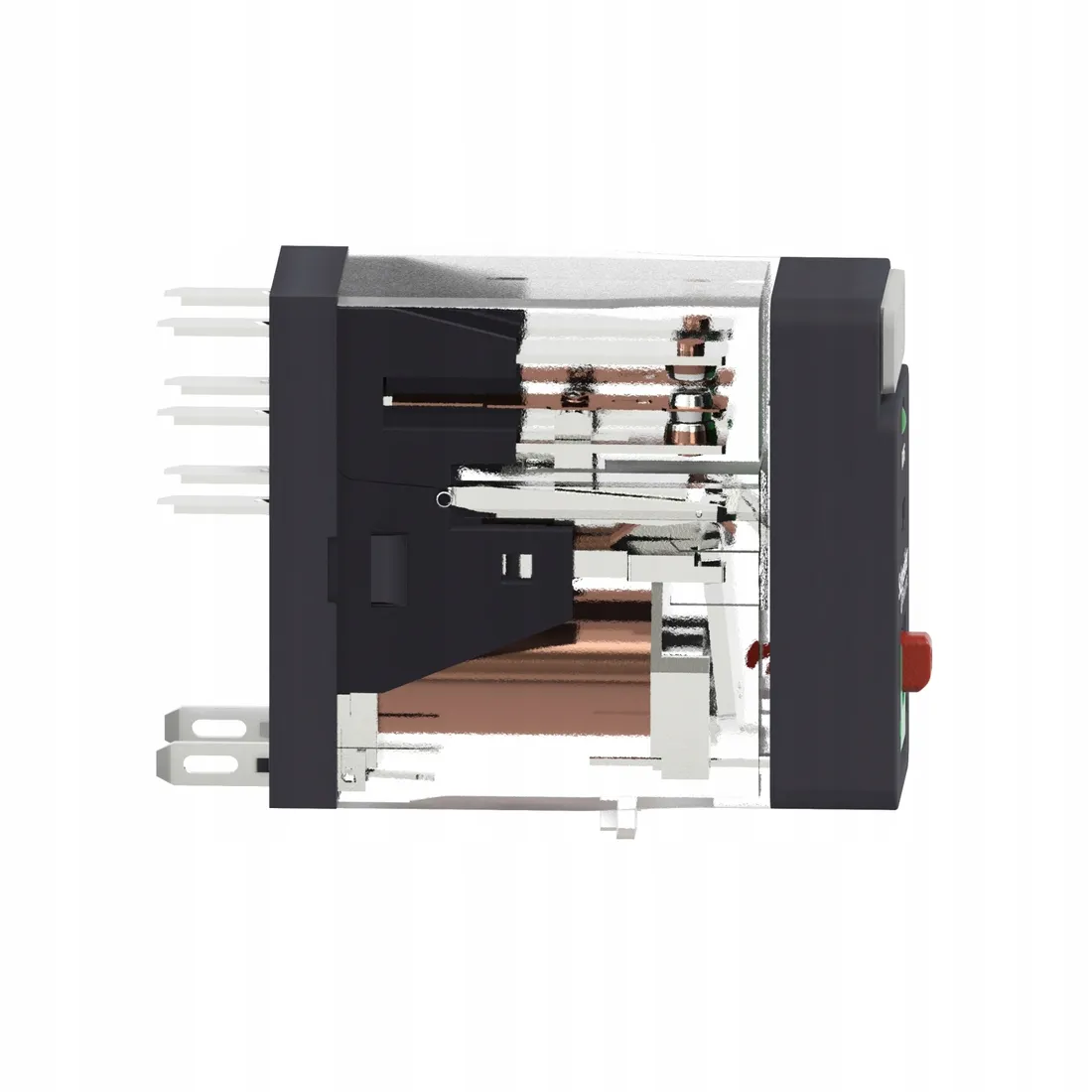

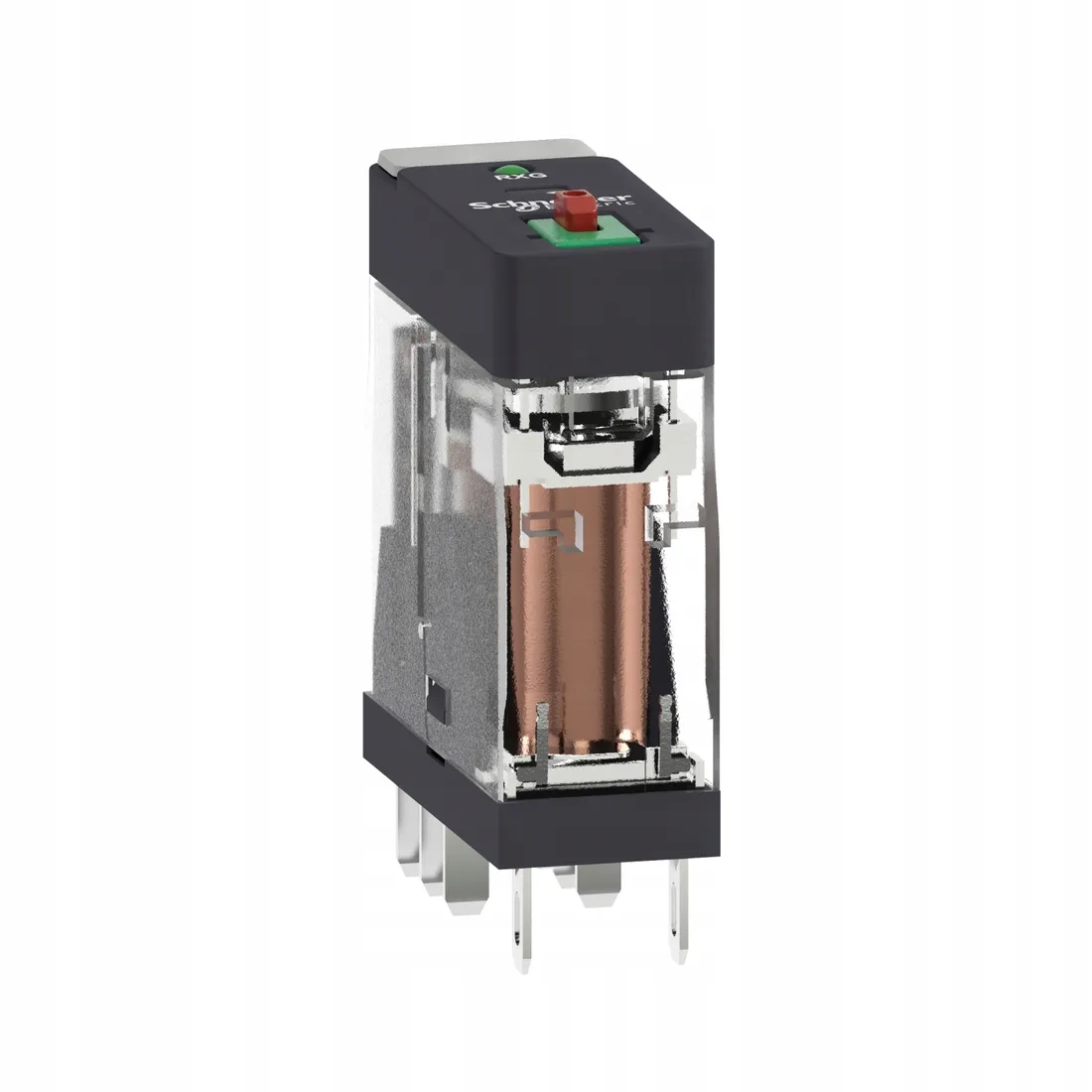

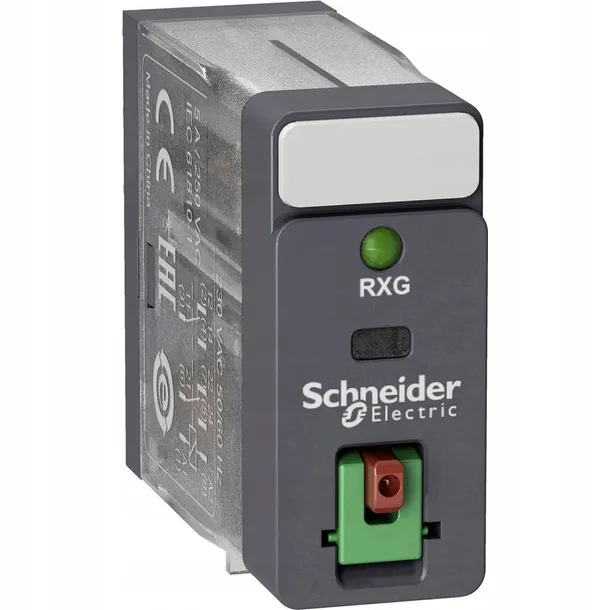

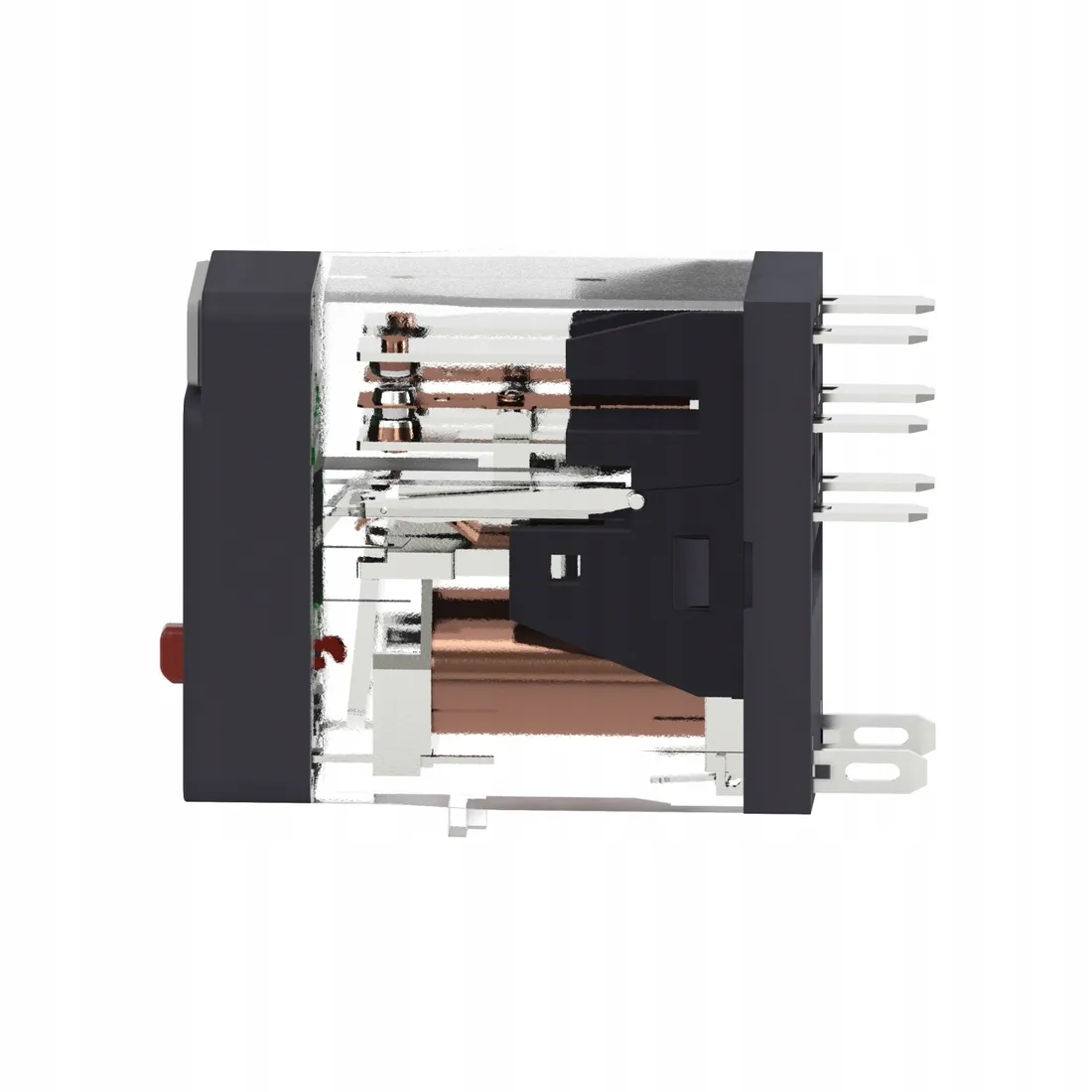

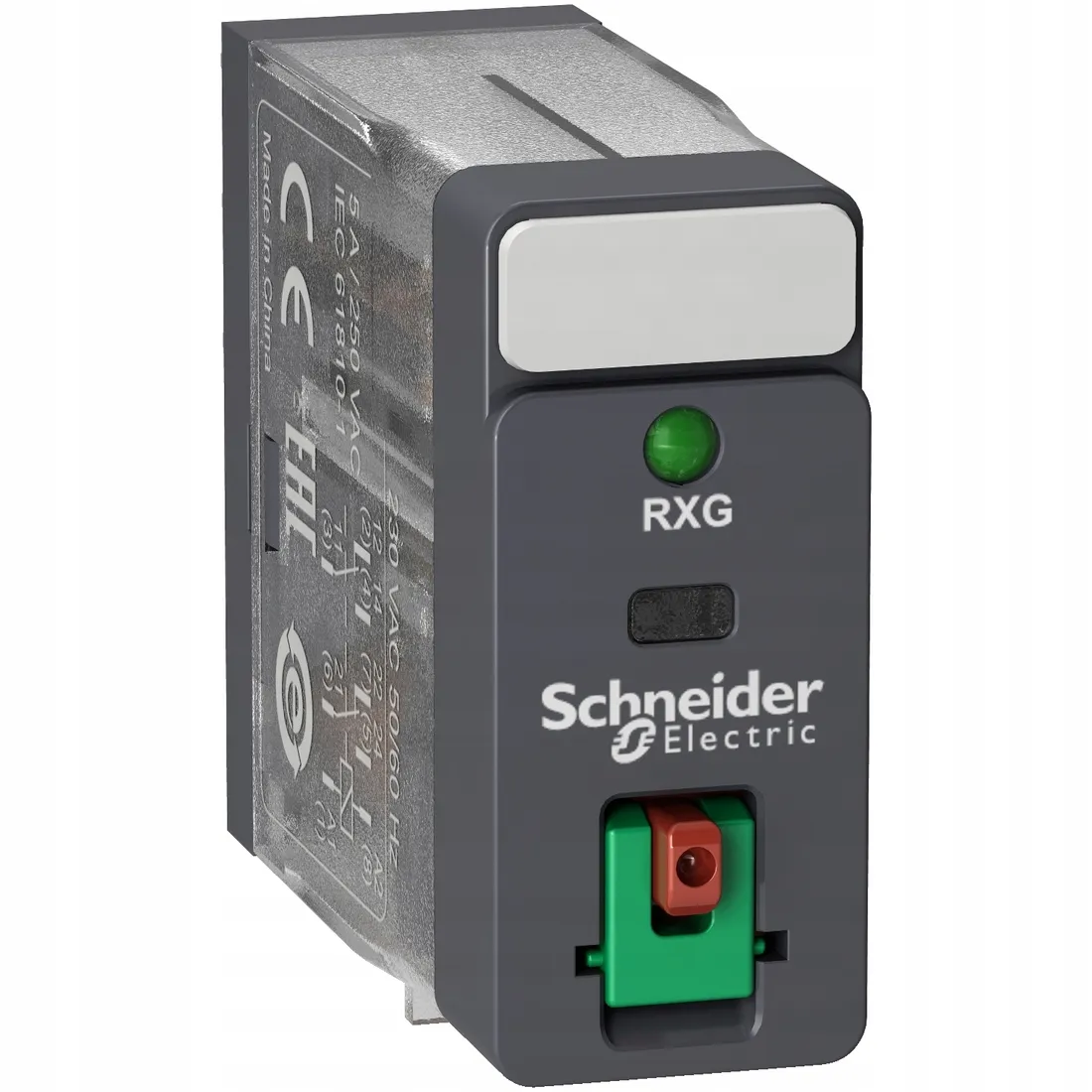

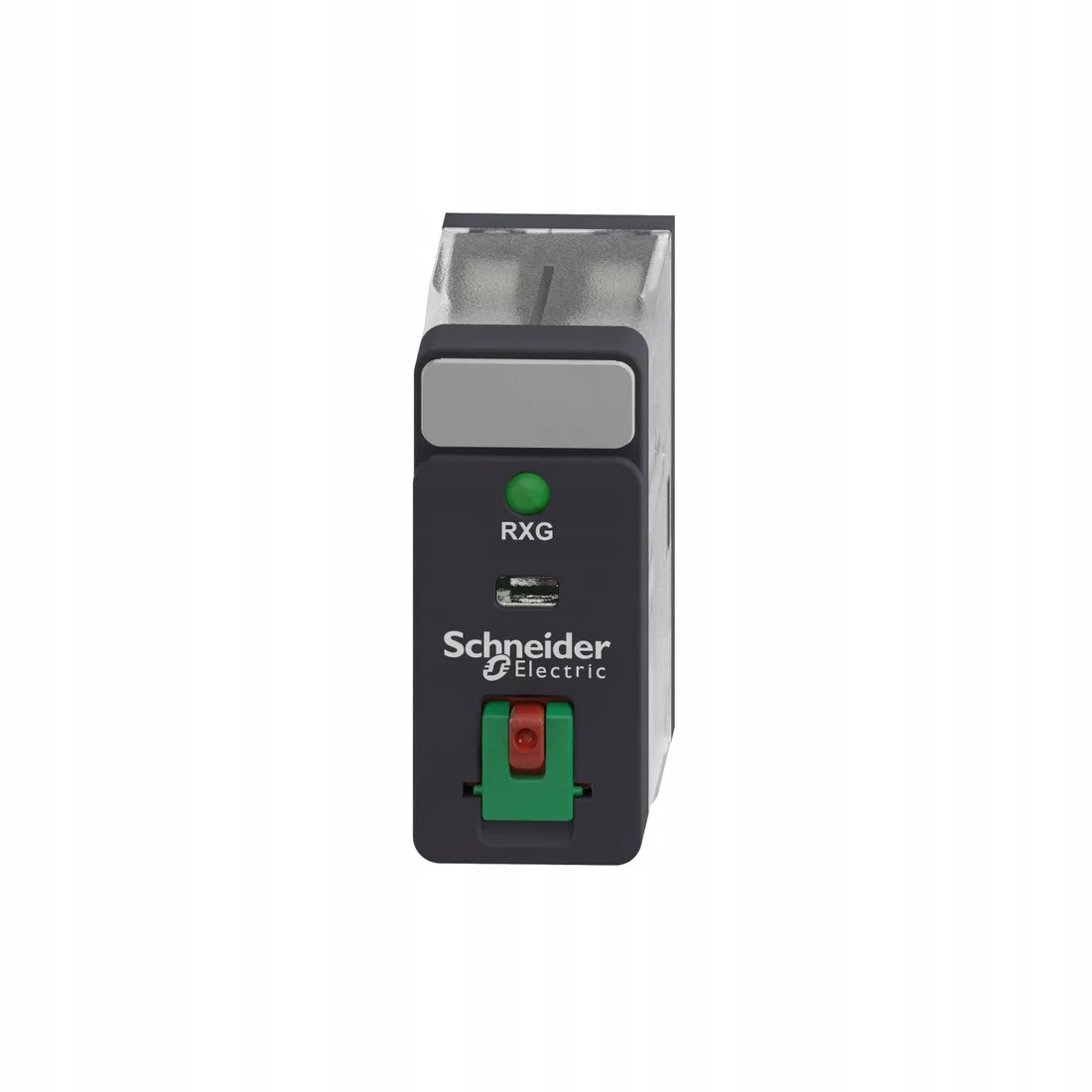

Schneider Electric, Zelio Relay Przekaźnik interfejsowy z przyciskiem test LED 2C/O 5A, 230V AC, RXG22P7

Parametry podstawowe:

• Gama produktów: Harmony Electromechanical Relays
• Nazwa serii: Przekaźnik interfejsu
• Typ produktu lub komponentu: Przekaźnik wtykowy
• Skrócona nazwa urządzenia: RXG
• Typ i konfiguracja styków: 2 ZAŁ/WYŁ

Parametry uzupełniające:

• Lampka LED sygnalizująca stan łącznika: Z
• Materiał styków: Stop srebra (AgSnO2In2O3)
• Maximum contact resistance: 100 mOm
• [Ithe] znamionowy prąd cieplny: 5 A w -40...55 °C
• Znamionowy prąd łączeniowy[Ie]: 5 A w 30 V (DC) zgodnie z UL, 5 A w 30 V (DC) zgodnie z IEC, 5 A w 250 V (AC) zgodnie z IEC, 5 A w 250 V (AC) zgodnie z UL
• Maksymalne napięcie łączeniowe: 250 V prąd przemienny (AC), 30 V prąd stały (DC)
• Prąd obciążenia: 5 A w 250 V prąd przemienny (AC)
• Maksymalna zdolność łączeniowa: 1250 VA
• Minimalna zdolność łączeniowa: 50 mW w 10 mA, 5 V prąd stały (DC)
• Prędkość pracy: <= 1800 cykli/h niedociążenie, <= 18000 operacji/godzinę brak obciążenia
• Współczynnik utylizacji: 20 %
• Trwałość mechaniczna: 10000000 cykl
• Trwałość elektryczna: 100000 cykl dla NO rezystancyjne obciążenie przy 55°C, 100000 cykl dla NC rezystancyjne obciążenie przy 55°C
• Znamionowe napięcie izolacji[Ui]: 250 V zgodnie z IEC, 300 V zgodnie z CSA, 300 V zgodnie z UL
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV 1.2/50 μs
• Wytrzymałość dielektryczna: 1000 V prąd przemienny (AC) pomiędzy stykami z mikro-rozłączeniu izolacja, 5000 V prąd przemienny (AC) pomiędzy cewką a stykiem z wzmocnionej izolacji izolacja, 3000 V prąd przemienny (AC) pomiędzy biegunami z podstawowej izolacji izolacja
• Coil resistance: 23500 om +/- 15 %
• Rezystancja izolacji: 1000 MΩ w 500 V prąd stały (DC)
• Poziom napięcia próby: Poziom A
• Miejsce montażu: Każda pozycja
• Average consumption in VA: 0,82 VA 60 Hz
• Napięcie odcięcia wartość progowa: >= 0.3 Uc prąd przemienny (AC)
• Zakres napięcia sterującego: 0.8...1.1 Uc prąd przemienny (AC)
• Coil insulation class: Klasa F
• Operate time: 20 ms
• Release time: 20 ms
• Napięcie sterujące [Uc]: 230 V AC 50/60 Hz
• Bezpieczeństwo niezawodności danych: B10d = 100000
• Kolor pokrywy: Standardowy
• Typ sterowania: Blokowany przycisk do testu
• Sygnalizacja lokalna: Znacznik
• Wartość momentu: 0,8 N.m
• Masa produktu: 0,02 kg
• Prezentacja urządzenia: Kompletny produkt

Środowisko pracy

• Odporność na wibracje: 3 gn, amplituda = +/- 0.75 mm (f = 10...150 Hz)pracujący, 5 gn, amplituda = +/- 0.75 mm (f = 10...150 Hz)nie pracujący
• Stopień ochrony IP: IP40
• Odporność na wstrząsy: 20 gn pracujący, 100 gn nie pracujący
• Kategoria ochrony: RT I
• Normy: CSA C22.2 Nr 14, UL 508, IEC 61810-1
• Certyfikaty produktu: UL, EAC, CE, CSA, DNV-GL
• Stopień zabrudzenia: 2
• Kategoria przepięciowa: III
• Temperatura otoczenia dla przechowywania: -40...85 °C
• Temperatura otoczenia dla pracy urządzenia: -40...70 °C
• Wilgotność względna: 10...85 %

Zelio Relay

Przekaźniki elektromechaniczne interfejsowe, miniaturowe i mocy

Pełna gama przekaźników elektromechanicznych, w tym przekaźniki interfejsowe, miniaturowe i przekaźniki mocy od 1 do 4 styków CO, do 30 A. Dostępna jest dla większości maszyn przemysłowych: maszyn pakujących, tekstylnych, HVAC, paneli sterowania i interfejsów PLC.
