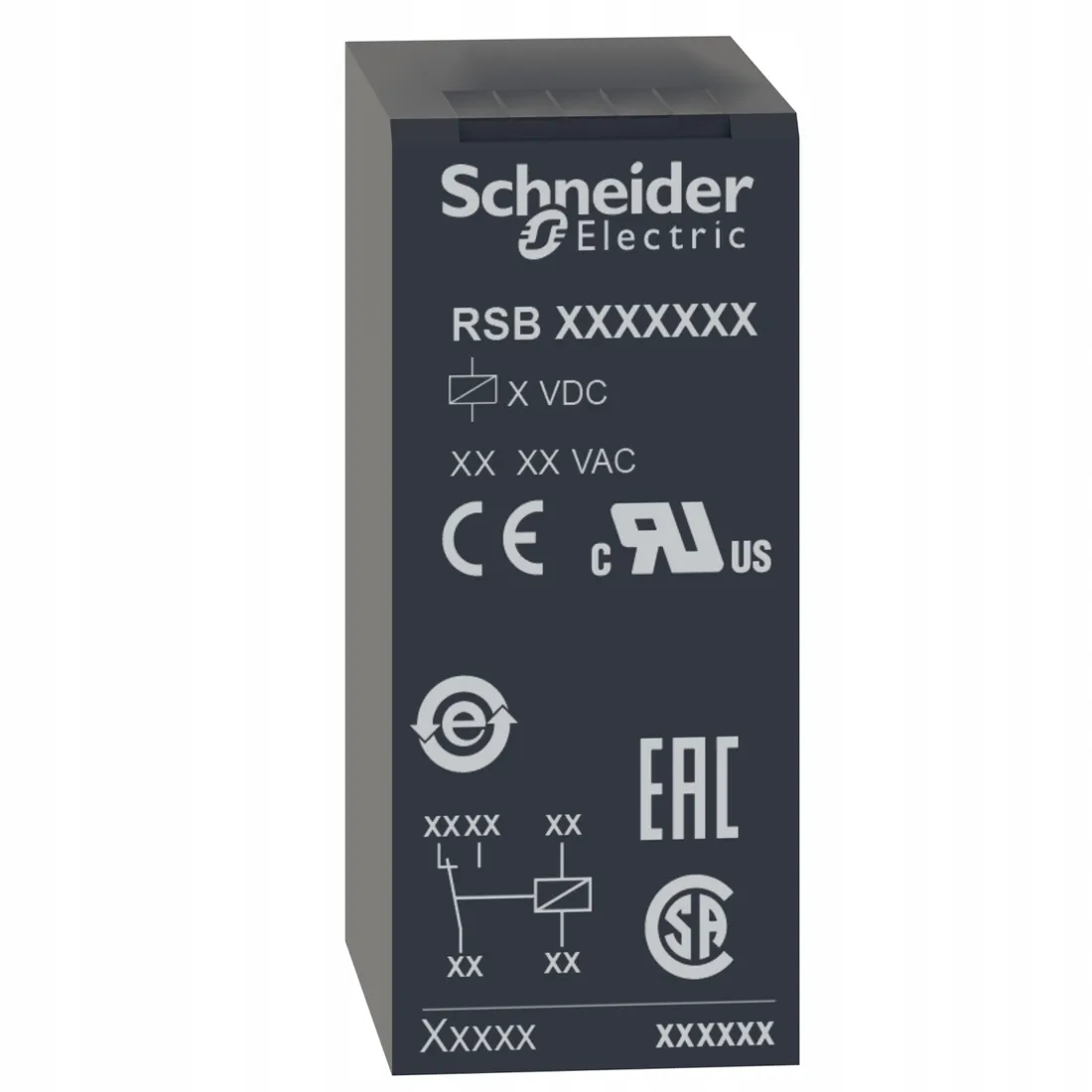

Schneider Przekaźnik interfejsowy 2C/O 8A, 24V DC

Schneider Electric, Zelio Relay Przekaźnik interfejsowy 2C/O 8A, 24V DC, RSB2A080BD

Parametry podstawowe:

• Gama produktów: Harmony Electromechanical Relays
• Nazwa serii: Przekaźnik interfejsu
• Typ produktu lub komponentu: Przekaźnik wtykowy
• Skrócona nazwa urządzenia: RSB
• Typ i konfiguracja styków: 2 ZAŁ/WYŁ
• Działanie styków: Standardowe
• Napięcie sterujące [Uc]: 24 V DC
• [Ithe] znamionowy prąd cieplny: 8 A w -40...40 °C
• Lampka LED sygnalizująca stan łącznika: Bez
• Typ sterowania: Bez przycisku

Parametry uzupełniające:

• Kształt kołka: Płaski (PCB typ)
• Average coil resistance: 1440 om sieć: prąd stały (DC) w 20 °C +/- 10 %
• [Ue] znamionowe napięcie łączeniowe: 16.8...36 V prąd stały (DC)
• Znamionowe napięcie izolacji[Ui]: 400 V zgodnie z EN/IEC 60947
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 3,6 kV zgodnie z IEC 61000-4-5
• Materiał styków: Stop srebra (AgNi)
• Znamionowy prąd łączeniowy[Ie]: 4 A (AC-1/DC-1) NC zgodnie z IEC, 8 A (AC-1/DC-1) NO zgodnie z IEC
• Minimalny prąd wyłączeniowy: 10 mA
• Maksymalne napięcie łączeniowe: 300 V prąd stały (DC) zgodnie z IEC
• Minimum switching voltage: 12 V
• Maksymalna zdolność łączeniowa: 2000 VA/224 W
• Resistive rated load: 8 A w 250 V prąd przemienny (AC), 8 A w 28 V prąd stały (DC)
• Minimalna zdolność łączeniowa: 120 mW w 10 mA, 12 V
• Prędkość pracy: <= 600 operacji/godzinę niedociążenie, <= 18000 operacji/godzinę brak obciążenia
• Trwałość mechaniczna: 30000000 cykl
• Trwałość elektryczna: 100000 cykl, 8 A w 250 V, AC-1 NO, 100000 cykl, 4 A w 250 V, AC-1 NC
• Czas pracy: 20 ms pracujący, 20 ms RESET
• Oznakowanie: CE
• Average coil consumption: 0,45 W prąd stały (DC)
• Napięcie odcięcia wartość progowa: >= 0.1 Uc prąd stały (DC)
• Bezpieczeństwo niezawodności danych: B10d = 100000
• Kategoria ochrony: RT I
• Poziom napięcia próby: Poziom A
• Położenie pracy: W każdym położeniu
• Masa produktu: 0,014 kg
• Sprzedaż zgodnie z niepodzielną liczbą: 10
• Prezentacja urządzenia: Kompletny produkt

Środowisko pracy

• Wytrzymałość dielektryczna: 1000 V prąd przemienny (AC) pomiędzy stykami, 2500 V prąd przemienny (AC) pomiędzy biegunami, 5000 V prąd przemienny (AC) pomiędzy cewką a stykiem
• Normy: UL 508, CSA C22.2 Nr 14, EN/IEC 61810-1
• Certyfikaty produktu: UL, CSA, EAC
• Temperatura otoczenia dla przechowywania: -40...85 °C
• Odporność na wibracje: +/- 1 mm (f= 10...55 Hz) zgodnie z EN/IEC 60068-2-6
• Stopień ochrony IP: IP40 zgodnie z EN/IEC 60529
• Odporność na wstrząsy: 10 gn (czas trwania = 11 ms) dla nieczynny zgodnie z EN/IEC 60068-2-27, 5 gn (czas trwania = 11 ms) dla pracujący zgodnie z EN/IEC 60068-2-27
• Temperatura otoczenia dla pracy: -40...85 °C (prąd stały (DC))

Zelio Relay

Przekaźniki elektromechaniczne interfejsowe, miniaturowe i mocy

Pełna gama przekaźników elektromechanicznych, w tym przekaźniki interfejsowe, miniaturowe i przekaźniki mocy od 1 do 4 styków CO, do 30 A. Dostępna jest dla większości maszyn przemysłowych: maszyn pakujących, tekstylnych, HVAC, paneli sterowania i interfejsów PLC.
