Siłownik ISO15552 D160x2000

Siłownik Flowmatik ISO15552/6431 FMS z jednostronnym tłoczyskiem

Napędy pneumatyczne

Napędy pneumatyczne ze względu na nieskomplikowaną konstrukcję, względnie duże prędkości osiągane przez elementy robocze oraz łatwość realizacji ruchów prostoliniowych znajdują szerokie zastosowanie w różnych dziedzinach przemysłu np. motoryzacyjnym, spożywczym czy drzewnym.

Siłowniki ISOline (ISO 6431/15552)

Jakość: ⭐⭐⭐⭐⭐⭐ 6/6 Premium

Siłowniki ISOLine to najpopularniejszy model siłowników serii ISO 6431/15552. Zoptymalizowana konstrukcja i najwyższej jakości elementy użyte do produkcji siłowników przyczyniły się do ogromnego sukcesu jaki osiągnął ten siłownik na europejskim rynku. Siłowniki ISOline znalazły zastosowanie w większości gałęzi przemysłu w Europie dzięki czemu stały się rozpoznawalnym produktem kojarzonym z wysoką jakością i trwałością. Dostępny zakres skoków: - dla średnic D32-80mm, skok 5-2800 - dla średnic D100-125mm, skok 5-2700

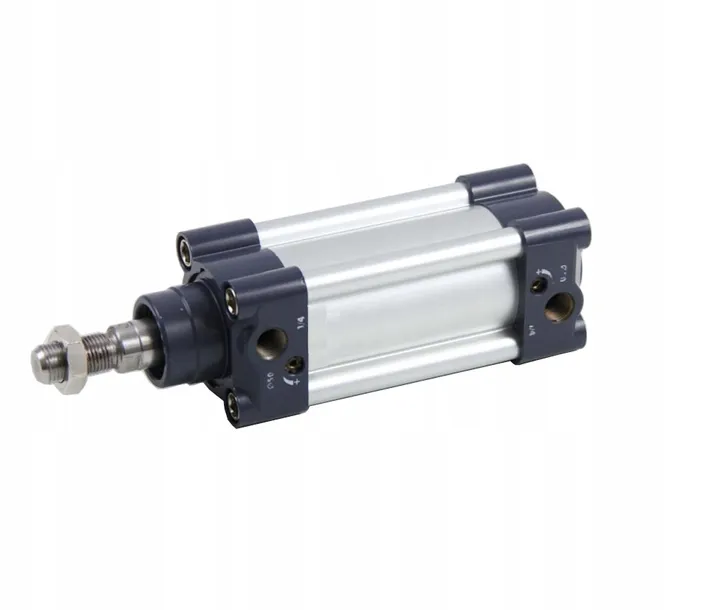

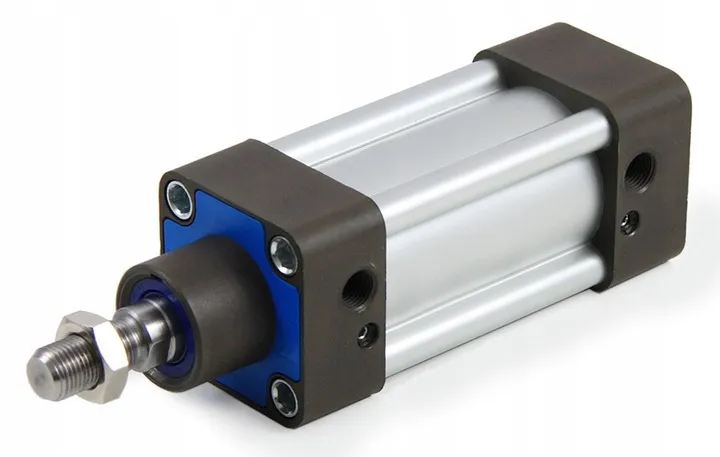

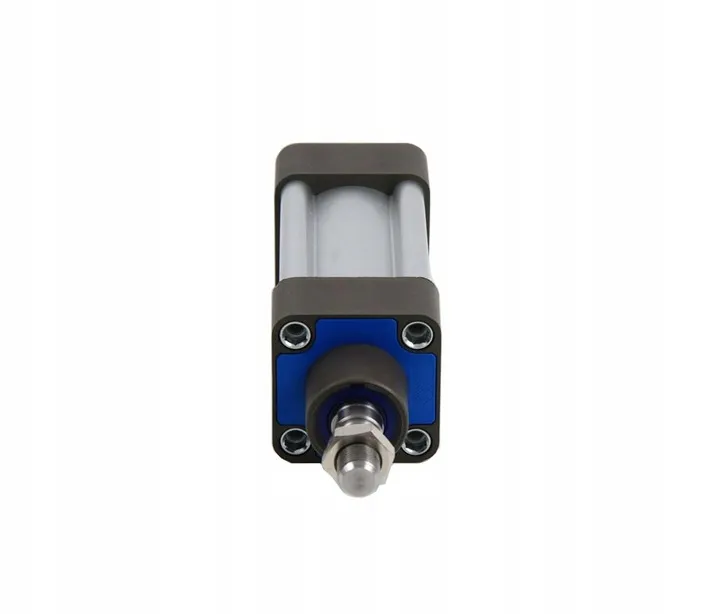

Zdjęcia poglądowe

Podstawowe parametry siłownika ISOline

• Ciśnienie pracy : 1 - 10 bar
• Medium : przefiltrowane sprężone powietrze
• Smarowanie : niewymagane
• Temperatura medium : od 0°C do +40°C
• Temperatura otoczenia : od -30°C do +80°C ( dla Vitonu +150°C )
• Amortyzacja : pneumatyczna
• Pokrywy : aluminium malowane proszkowo
• Tłoczysko : stal węglowa chromowana CK45 ( opcja stal nierdzewna AISI 420 )
• Profil : anodowane aluminium
• Standard : ISO 6431/15552
• Uszczelnienia : poliuretan ( opcja Viton )
• Zakres średnic : Ø32 do Ø125

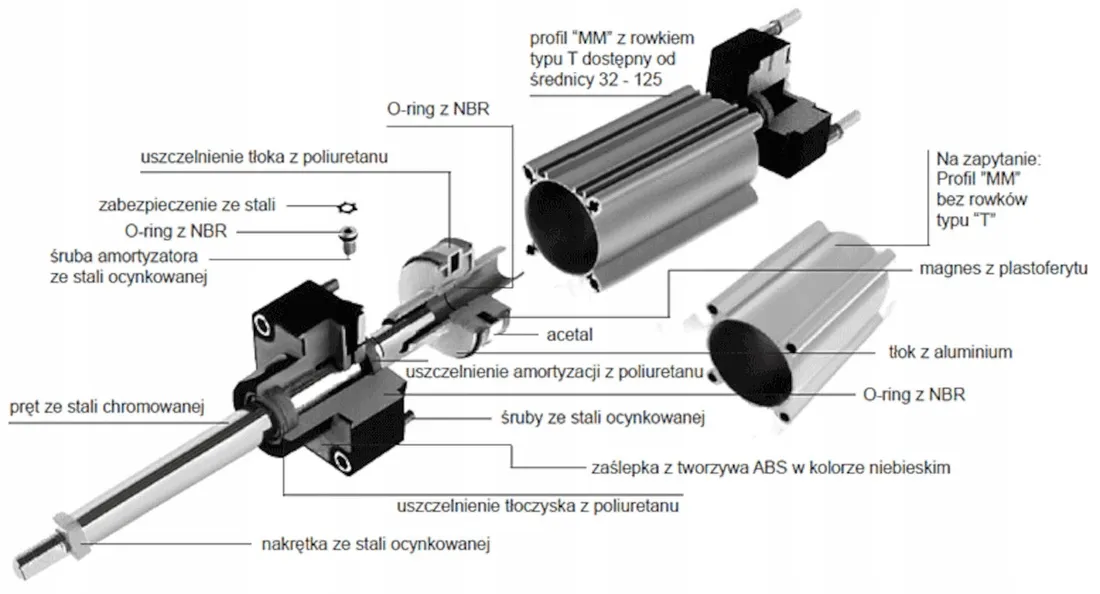

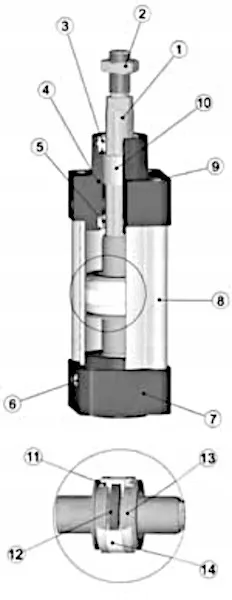

Budowa Siłownika ISOline

1. Tłoczysko ze stali C40, CK45 chromowane
2. Nakrętka ze stali ocynkowanej
3. Uszczelka tłoczyska z poliuretanu
4. Pokrywa przednia z aluminium anodowanego
5. Uszczelka amortyzatora z poliuretanu
6. Śruby hamowania dobiegu tłoka ze stali ocynkowanej
7. Pokrywa tylna z aluminium
8. Korpus siłownika z anodowanego aluminium
9. Śruby montażowe ze stali ocynkowanej

10.Pierścień prowadzący tłok z brązu

11.Uszczelnienie tłoka z poliuretanu

12.Magnes z plastoferytu

13.Tłok z aluminium

14.Mocowanie magnes

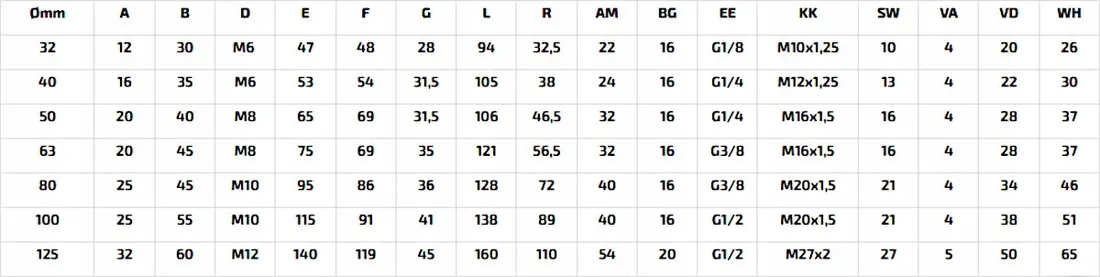

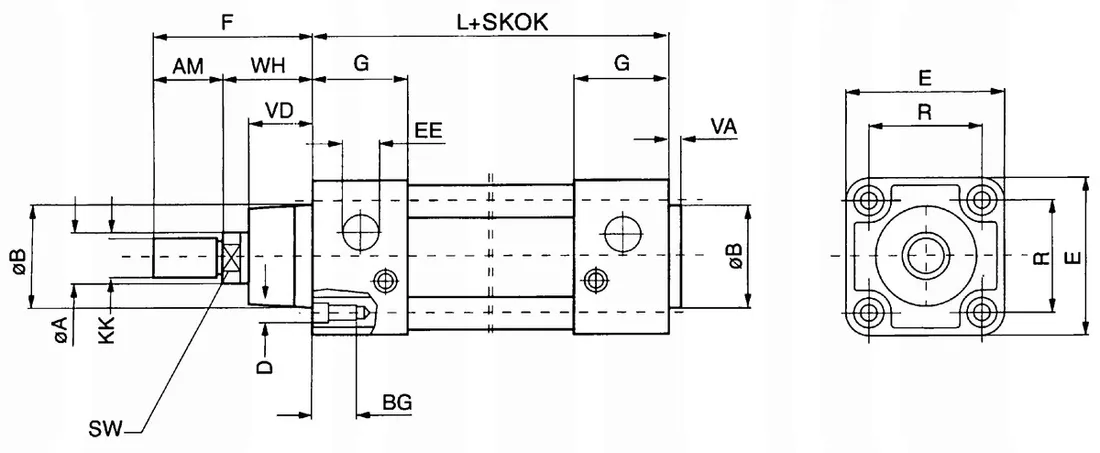

Parametry wymiarowe dla Siłownika ISOline o średnicy 32,00 mm i skoku 80,00 mm.

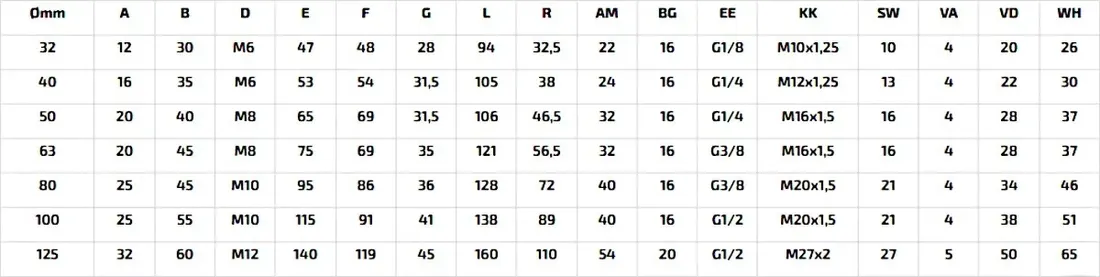

Poniżej w tabeli według średnicy.
