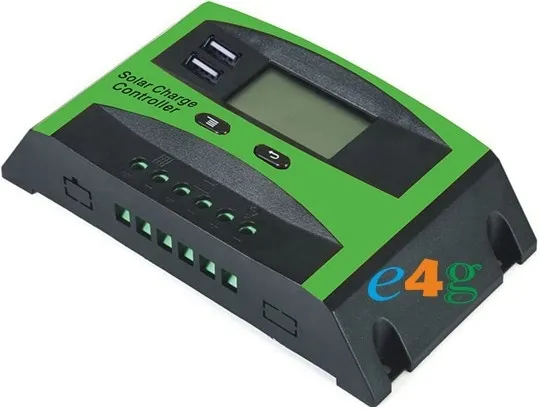

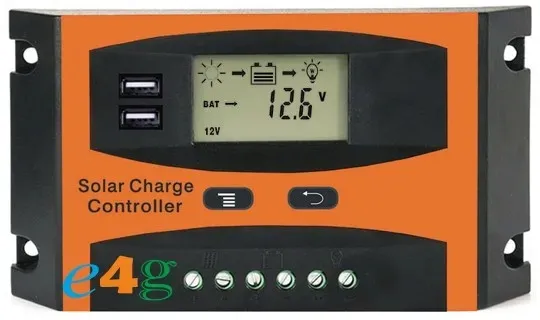

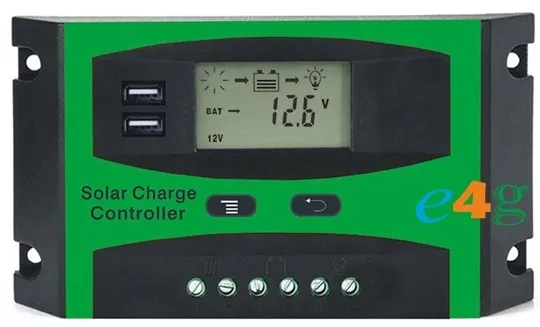

SOLARNY REGULATOR ŁADOWANIA 30A Panel 12V 24V USB

03J11 SOLARNY REGULATOR KONTROLER ŁADOWANIA 30A USB,

do paneli fotowoltaicznych pracujących w systemie akumulatorów 12V lub 24V

Jest wydajniejszy od niejednego taniego regulatora z funkcją MPPT.

Jeśli nie jesteś pewien jak dobrać regulator przeczytaj załączony na dole, w zakładce: "Dodatkowe informacje" poradnik i/lub instrukcję do regulatora.

Ładowanie w technologii 4 etapowego PWM

DANE TECHNICZNE:

Model 10A 20A 30A

System Voltage 12V/24VAuto work

Max. Input Voltage of solar panel 46V (24V system)  23V(12V system)

Self-consumption ≤12mA

Max. charge current 10A 20A 30A

Max. discharge current 10A 20A 30A

LVD 11.0V (Default,adjustable)

LVR12.6V (Default,adjustable)

Float Voltage 13.8V (Default,adjustable)

Equalization 14.4V

Battery Over Voltage Protection 16.5V

Reverse Connection Protection: Yes

Load Over Current Protection: Yes, each two minutes restart once

Charge Type PWM

Temperature Compensation -24 mV /℃ for 12V system ；×2  24V

Working Temperature -20℃---+55℃

Terminal Scale 28—10  AWG

Waterproof grade IP32

Size 168 mm×92 mm×41.5mm

Net weight 320g

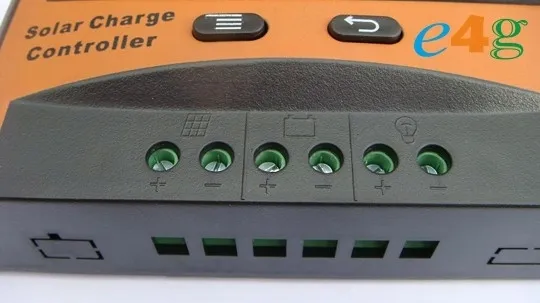

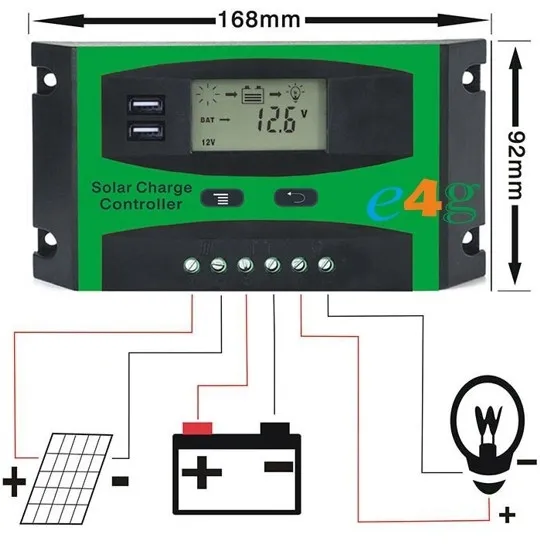

W pierwszej kolejności zawsze podłącza się akumulatory, a potem panel słoneczny i inne odbiorniki. Przy rozłączaniu postępuje się w odwrotnej kolejności

OPIS DZIAŁANIA:

Elektronicznie regulowany proces ładowania:

Ładowanie prądem nasycenia i utrzymywanie w stanie naładowania

Zabezpieczenie przed nadmiernym rozładowaniem akumulatora

Regulacja szeregowa (PWM), bez zwierania modułu fotowoltaicznego

Pełne elektroniczne zabezpieczenie wejść i wyjść regulatora:

Zabezpieczenie przed zbyt wysokim napięciem modułu fotowoltaicznego

Zabezpieczenie przed odwrotną polaryzacją napięcia akumulatora lub modułu fotowoltaicznego

Zabezpieczenie przed przeciążeniem i zwarciem obciążenia

Automatyczna kompensacja temperatury

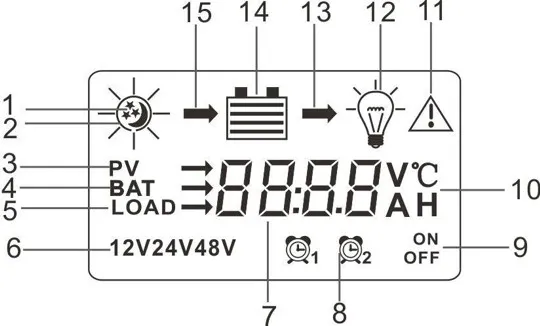

Przejrzysty interfejs graficzny

1,2. Symbol trybu pracy noc/dzień. Jeśli napięcie na panelu wzrośnie, przełączy się w tryb dzienny

3, 4, 5. Symbol wskazuje na wyświetlany parametr (napięcie paneli, napięcie baterii, temperatura)

6. Wykryte ustawienie napięcie znamionowe akumulatora

7. Wartość cyfrowa

8. Funkcja zegara

9. Sygnalizacja pracy on / off (ładowanie/bez ładowania)

10. Wyświetlana jednostka

11. Sygnalizacja błędu

12. Stan wyjścia zasilanego on / off (załączone/wyłączone)

13. Sygnalizacja kierunku przesyłu energii

14. Wskaźnik naładowania akumulatora

15. Sygnalizacja ładowania akumulatora

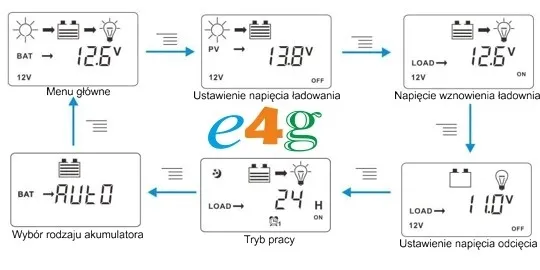

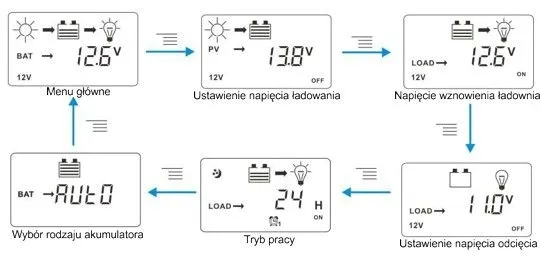

Możliwość definiowania indywidualnych parametrów ładowania akumulatora

ZASTOSOWANIE:

Produkt jest w 100% nowy (nowy projekt) i posiada wysokiej jakości zabezpieczenia:

Przed przeładowaniem akumulatorów

Ochrona nadmiernego rozładowania

Ochrona przed przeciążeniem

Ochrona przed przepięciami

Zabezpieczenie przed zwarciem

Zabezpieczenie przed odwrotną polaryzacją.

Kontroler ten posiada funkcję czasowego sterownia obciążeniem, np. można ustawić czas na jaki zostanie włączone obciążenie po zachodzie słońca.

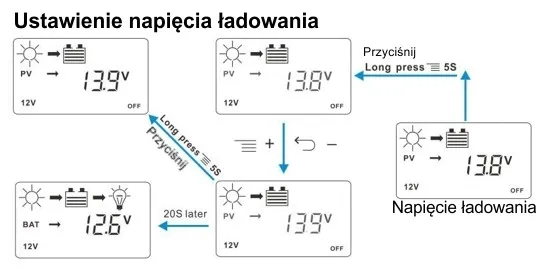

Posiada również możliwość ustawienia parametrów załączania i rozłączania ładowania dla określonych napięć.
