Wielofunkcyjny Multimetr Cyfrowy Sonel CMM-11 Miernik Automatyczny Komplet

Multimetr Cyfrowy CMM-11

SONEL WMGBCMM11

✅ Prosty i kompaktowy multimetr cyfrowy Sonel CMM-11 zaskakuje błyskawicznym działaniem i precyzją pomiaru.

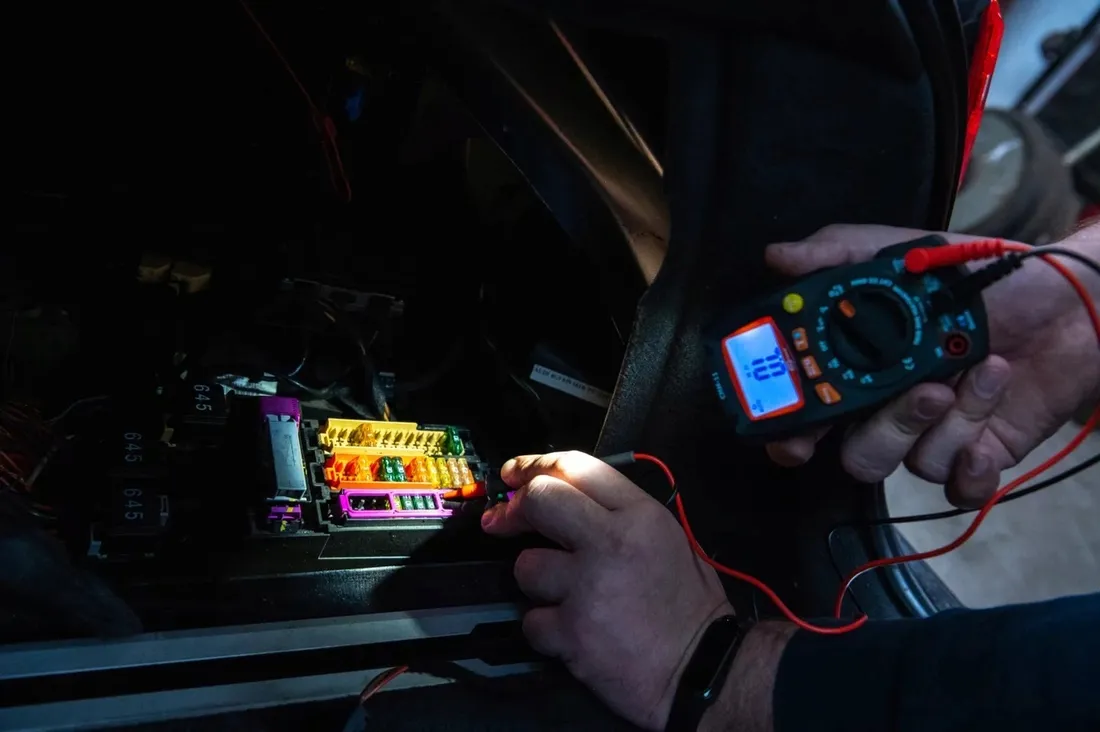

✅ Urządzenie najczęściej znajduje zastosowanie przy szybkiej diagnostyce urządzeń i obwodów elektrycznych.

✅ Przeznaczony jest do pomiaru napięcia stałego i przemiennego, prądu stałego i przemiennego, rezystancji, pojemności elektrycznej, częstotliwości, cyklu roboczego (wypełnienia), a także testowania diod oraz ciągłości.

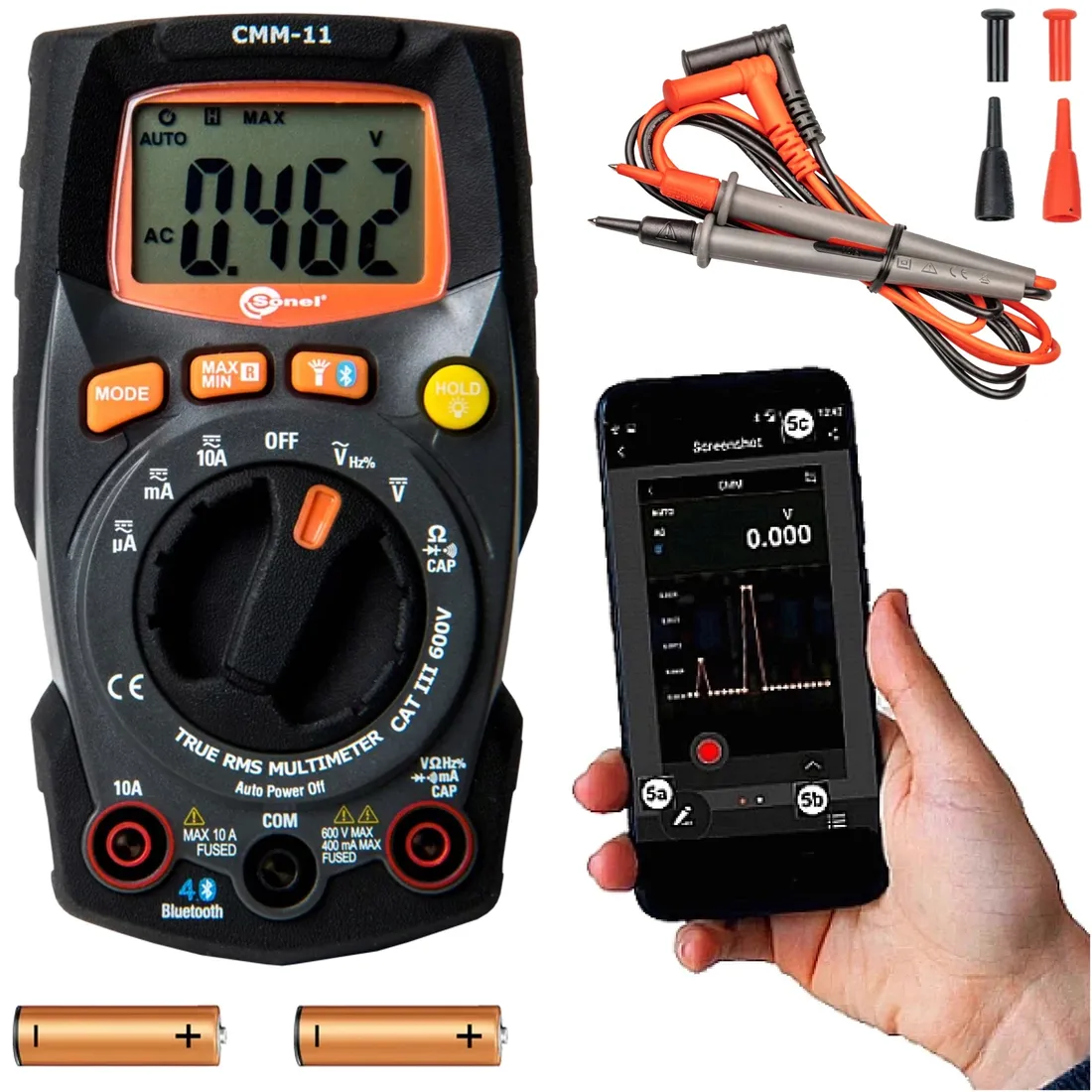

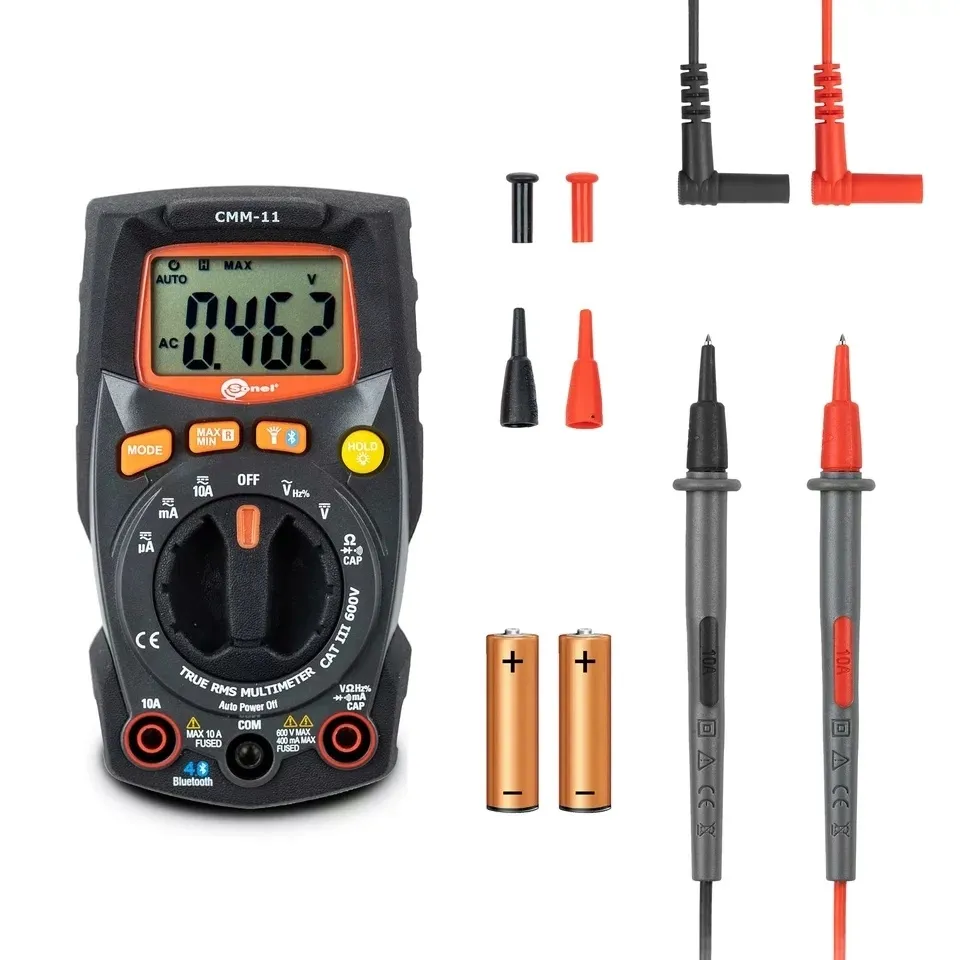

W zestawie znajduje się:

• 1 szt. Multimetr cyfrowy CMM-11
• 1 kpl. Przewody pomiarowe do CMM (CAT IV, S) WAPRZCMM1
• 4 szt. Zaślepka do końcówek przewodów
• 2 szt. Bateria alkaliczna AAA LR03 (24A) 1,5V WABATAAA
• 1 szt. Certyfikat kalibracji WADOKCK
• Instrukcja obsługi

CMM-11

✅ Dzięki małym gabarytom multimetr zmieści się nawet do kieszeni.

✅ Funkcja HOLD zatrzymująca odczyt na ekranie miernika.

✅ Sygnalizacja dźwiękowa ciągłości obwodu.

✅ Samoczynne wyłączanie nieużywanego przyrządu,

CMM-11

✅ To idealne rozwiązanie dla każdego elektryka, montera i konserwatora, a także innych przedstawicieli branży elektrycznej i elektroenergetycznej.

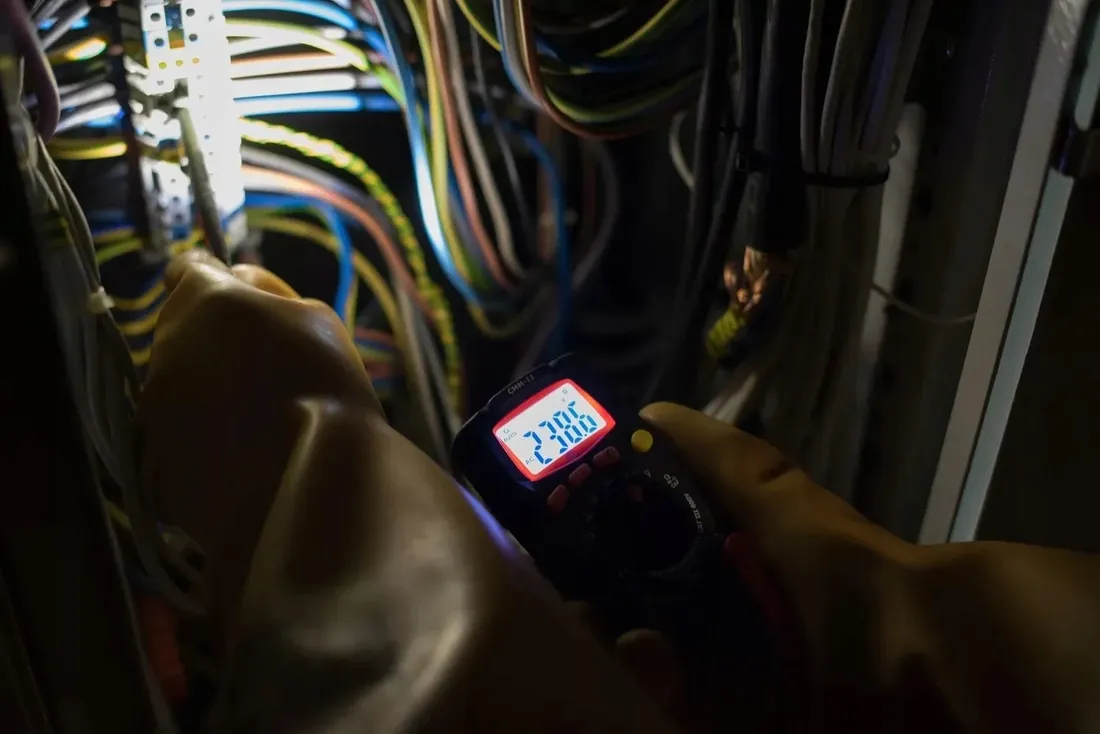

✅ Świetnie zdaje egzamin nawet w trudnych warunkach pracy, a dzięki podświetlanemu wyświetlaczowi oraz wbudowanej latarce umożliwia łatwe odczytanie wyniku pomiaru również przy niewystarczającym oświetleniu.

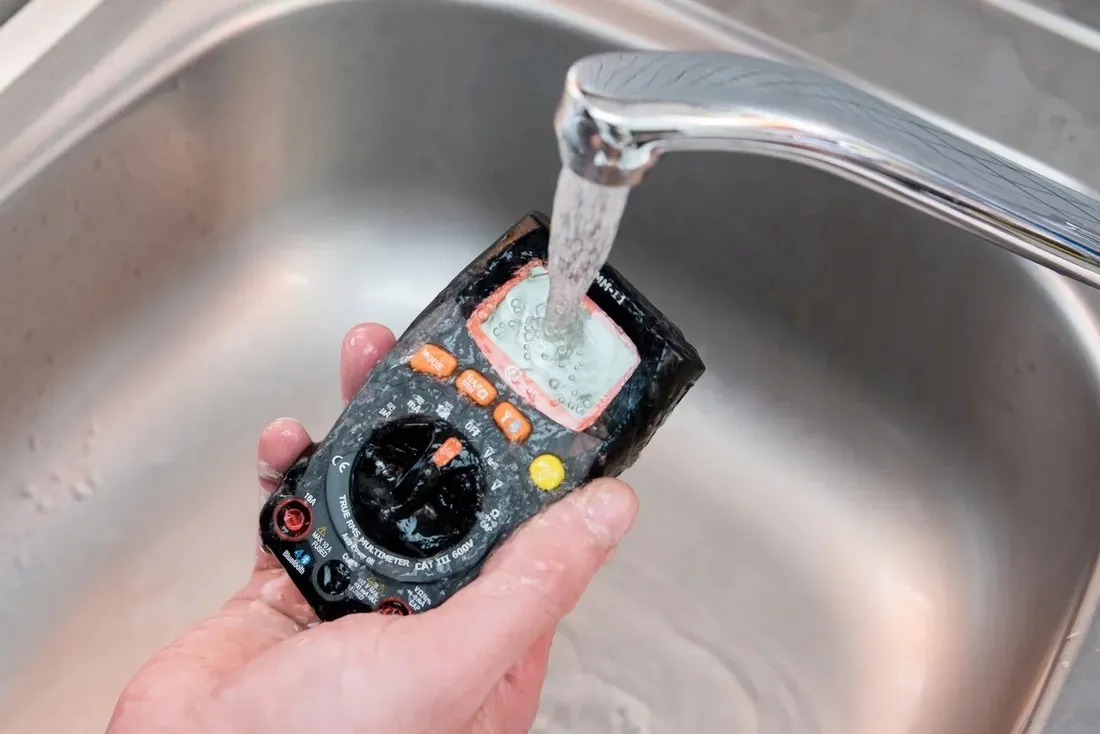

✅ Stopień ochrony na poziomie IP65 zabezpiecza urządzenie przed wnikaniem kurzu i pyłów oraz przed przypadkowym zalaniem strugą wody.

Cechy pozostałe

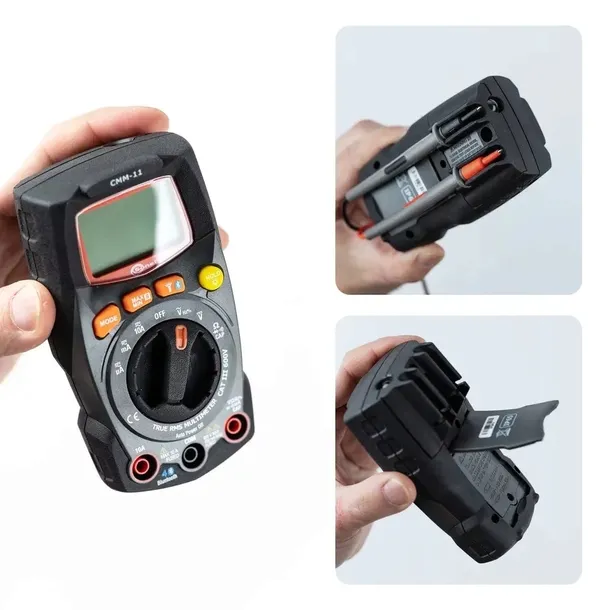

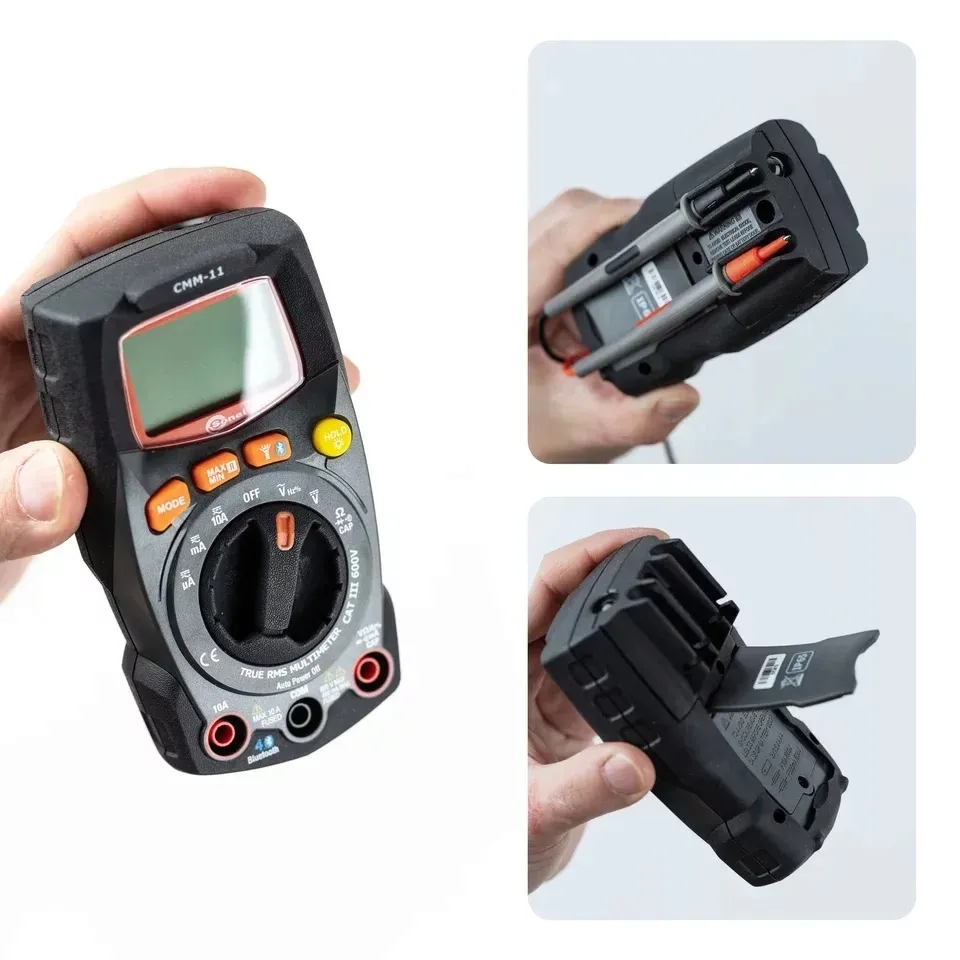

• Łatwy dostęp do bezpieczników A / mA
• Automatyczne wyłączanie urządzenia
• Wskaźnik rozładowanej baterii
• Wbudowana latarka
• Beeper

Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa (PN-EN 61010) CAT III 600 V
• Stopień ochrony IP65
• Wymiary 121 x 67 x 35 mm
• Temperatura pracy 5...40 o C
• Temperatura przechowywania -20…+60°C

Przygotowanie miernika do pracy

• Przed przystąpieniem do wykonywania pomiarów należy:
• Upewnić się, że stan baterii pozwoli na wykonanie pomiarów,
• Upewnić się, że w urządzeniu znajdują się bezpieczniki i są one sprawne,
• Sprawdzić, czy obudowa miernika i izolacja przewodów pomiarowych nie są uszkodzone,
• Dla zapewnienia jednoznaczności wyników pomiarów zaleca się do gniazda COM podłączać przewód czarny, a do pozostałych gniazd przewód czerwony,
• Gdy miernik nie jest używany, należy ustawić przełącznik funkcyjny w położeniu OFF (wyłączony).

❗️ Podłączanie nieodpowiednich lub uszkodzonych przewodów grozi porażeniem prądem elektrycznym.

Sonel Multimeter Mobile

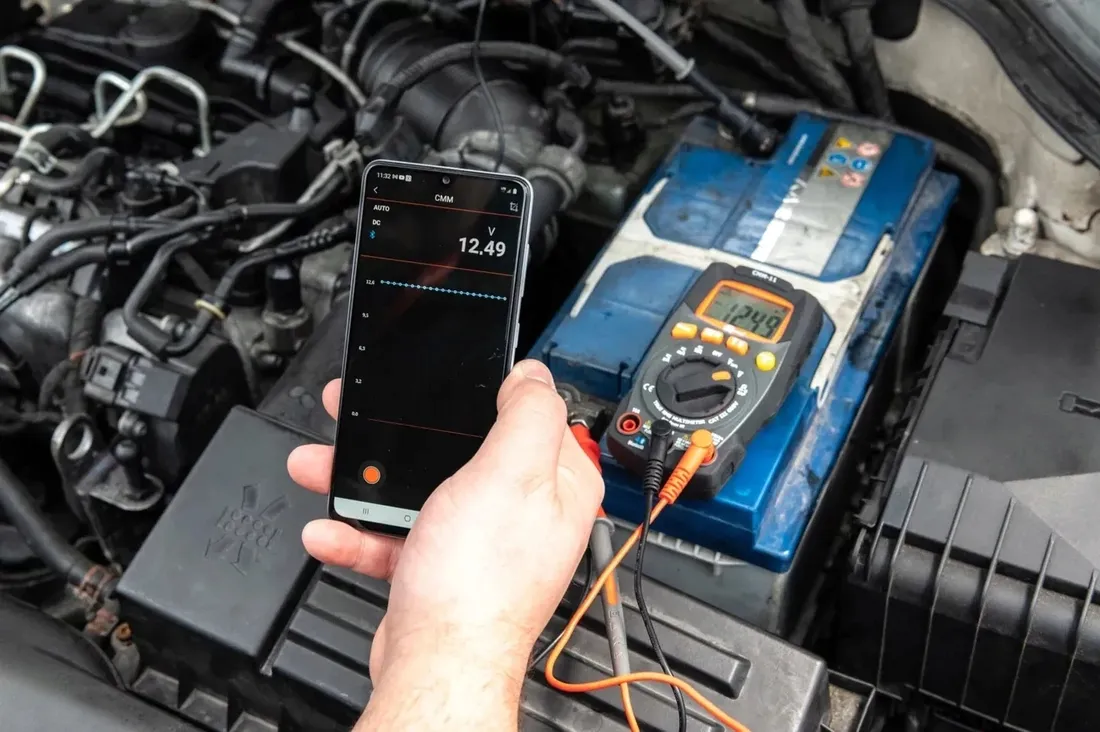

📲 Aplikacja mobilna Sonel Multimeter Mobile przeznaczona jest do odczytu pomiarów na żywo, jak również transferu i przechowywania wyników w pamięci urządzeń mobilnych opartych o system Android.

📲 Obecnie aplikacja współpracuje z multimetrami:

• CMP-3000,
• CMP-3kR,
• CMM-60,
• CMM-30
• CMM-11.

Aplikacja umożliwia:

• Odczyt wyników pomiarowych na żywo z multimetru za pomocą komunikacji bezprzewodowej Bluetooth.
• Rejestrowanie wyników w formie projektu oraz uzupełnienie ich o notatki i zdjęcia z miejsc pomiarowych.
• Odczyt zapisanych wyników w dwóch formach: listy wraz z datą i godziną wykonania pomiaru oraz w graficznej formie wykresu danych do łatwiejszej analizy zmian i zaburzeń.

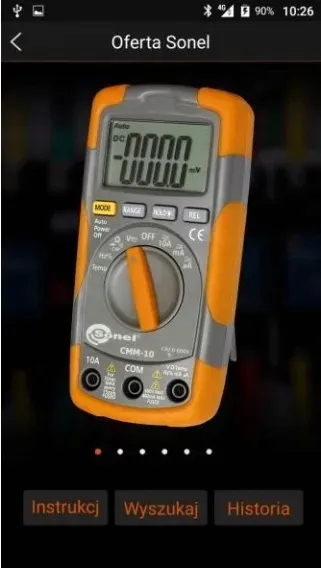

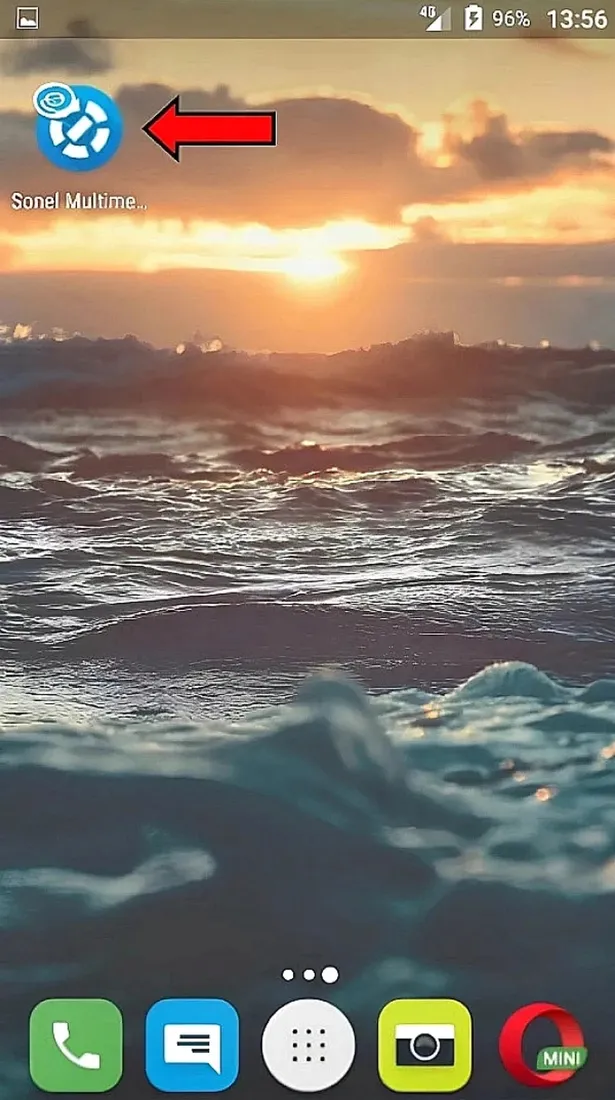

POMIARY W APLIKACJI

✅ Na ekranie domowym wybrać Multimetry.

✅ Wybrać Wyszukaj.

• Aplikacja wyszuka dostępne mierniki.
• Wybrać miernik, którym realizowane będą pomiary.

✅ Otworzy się ekran rejestratora. Dostępne opcje:

• Powrót
• Zrzut ekranu
• Aktualny tryb pracy miernika
• Aktualny odczyt miernika
• Przebieg mierzonej wielkości w funkcji czasu
• Ikona rejestracji przebiegu
• Zdalny wybór podfunkcji pomiarowej miernika.

Cechy podstawowe

• Zliczanie: 4,000 cyfr
• Funkcja HOLD
• Wybór zakresu ręczny/automatyczny

Cechy zaawansowane

• MIN / MAX
• Pomiar TRMS
• Pamięć w aplikacji mobilnej
• Komunikacja Bluetooth

Wyświetlacz

• Rodzaj segmentowy
• Podświetlenie ekranu

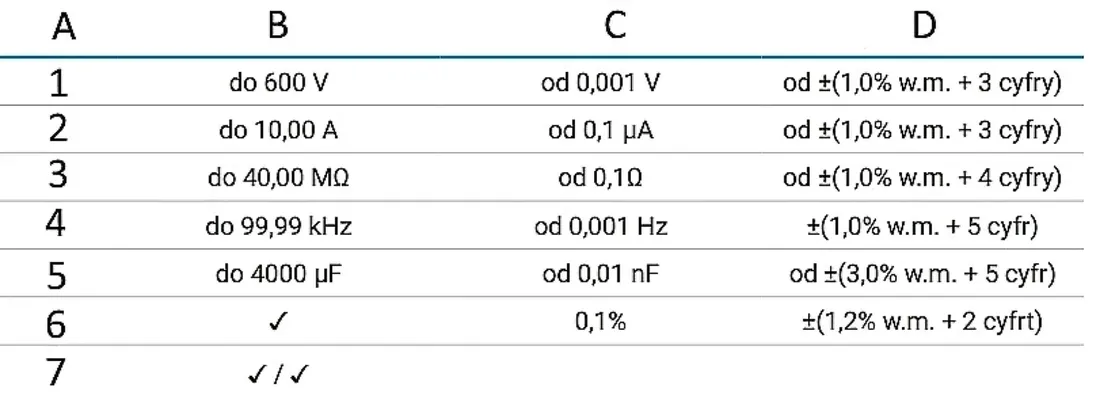

Specyfikacja Techniczna:

Oznaczenia w tabeli:

• A- Funkcje pomiarowe
• B- Zakres
• C- Rozdzielczość
• D- Dokładność ±(% w.m. + cyfry)
• 1- Napięcie AC / DC
• 2- Natężenie AC / DC
• 3- Rezystancja
• 4- Częstotliwość
• 5- Pojemność
• 6- Cykl roboczy (%)
• 7- Ciągłość / Test diody

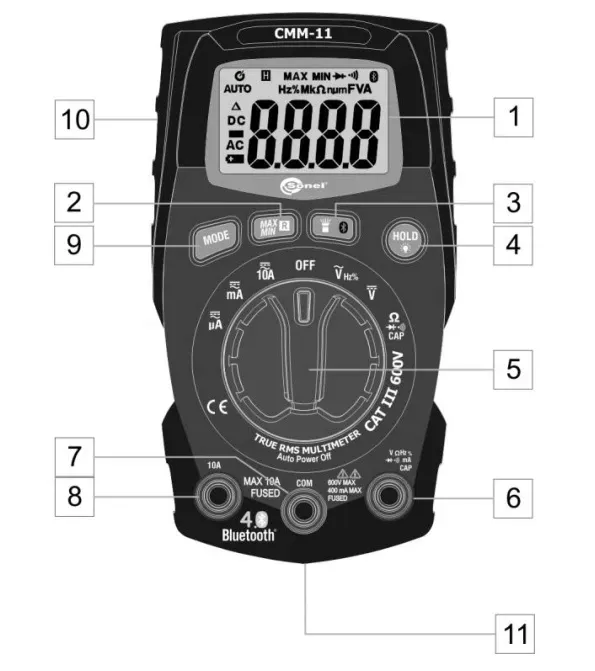

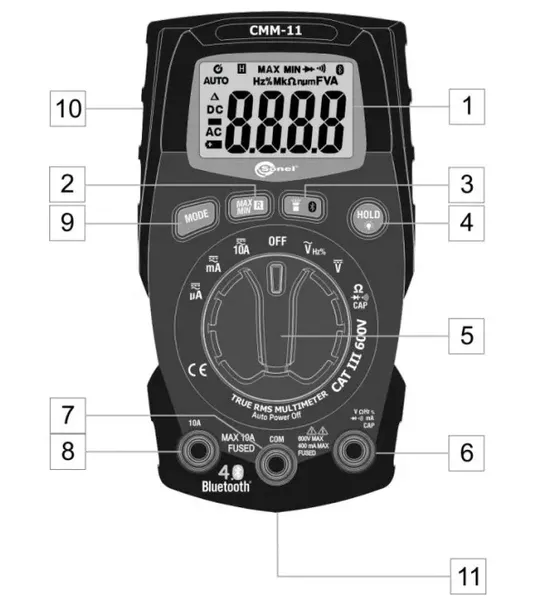

CMM-11 BUDOWA

1- Wyświetlacz

2- Przycisk MAX/MIN/R- Wyświetlenie największej/najmniejszej spośród rejestrowanych aktualnie wartości

3- Przycisk funkcyjny:

• Tryb latarki (nacisnąć krótko)
• Tryb komunikacji bezprzewodowej (nacisnąć i przytrzymać)

4- Przycisk HOLD

• Zatrzymanie wyniku pomiaru na wyświetlaczu (nacisnąć krótko)
• Podświetlenie wyświetlacza (nacisnąć i przytrzymać)

5- Przełącznik obrotowy

6- Gniazdo pomiarowe

7- Gniazdo pomiarowe COM

8- Gniazdo pomiarowe 10A

9- Przycisk MODE

10- Pokrywa komory baterii

11- Pokrywa zasobnika bezpieczników (w tylnej części urządzenia)

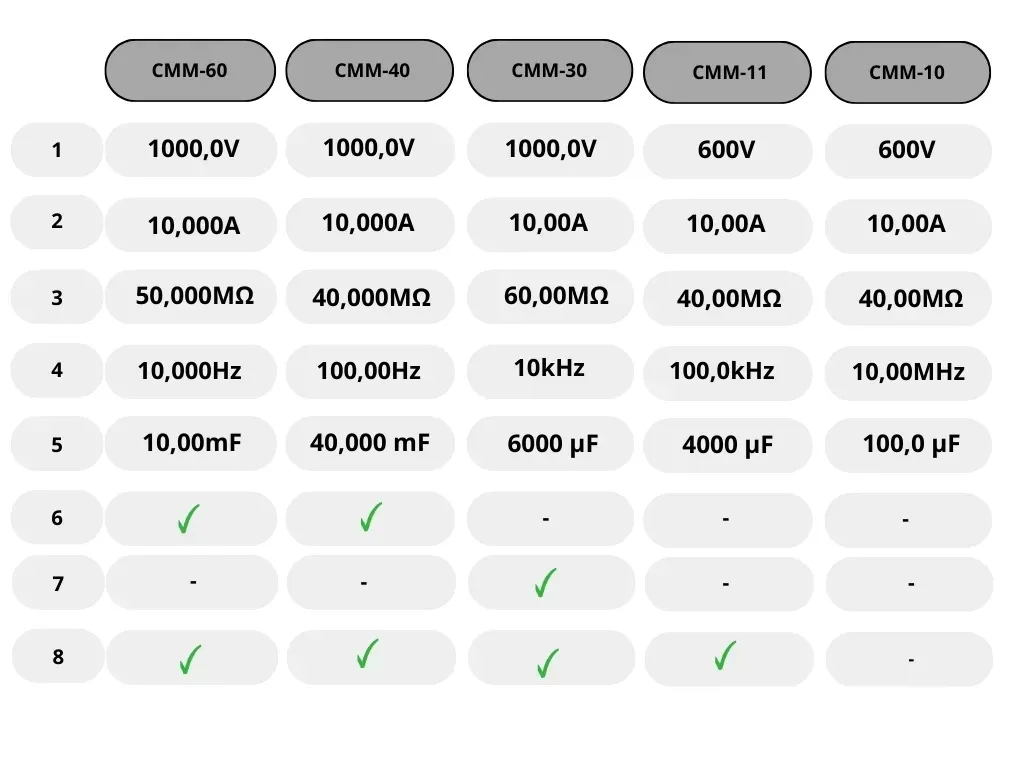

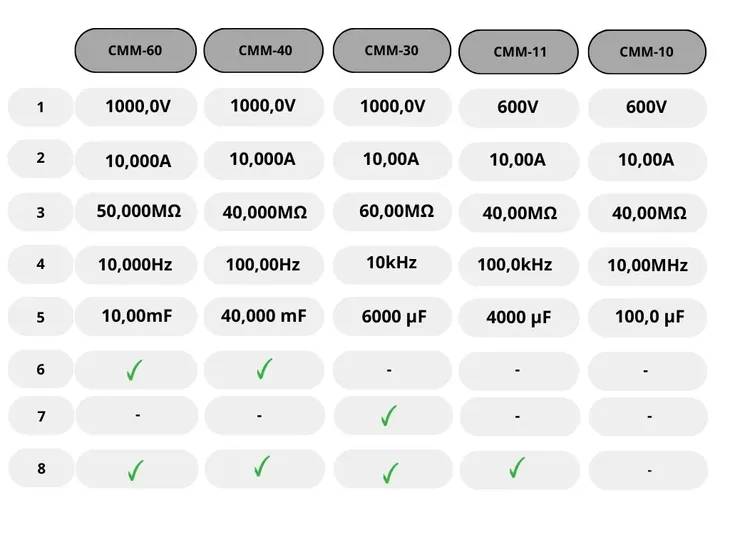

Porównanie CMM

Oznaczenia w tabeli

1. Napięcie AC/DC
2. Prąd AC/DC
3. Rezystancja
4. Częstotliwość
5. Pojemność
6. Pomiar pętli prądowej 4-20 mA
7. Low-Z
8. Pomiar TRUE RMS
