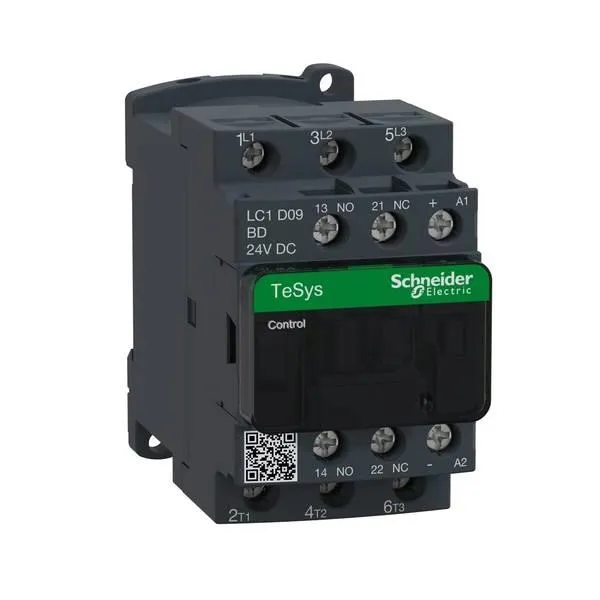

Stycznik LC1D09BD ( 4kW, 24VDC )

Stycznik LC1D09BD ( 4kW, 24VDC )

Nie wybrano kategorii.

Schneider Electric

Dane techniczne dla stycznika LC1D09BD firmy Schneider Electric. Jest to 3-biegunowy stycznik z popularnej serii TeSys D, przeznaczony do sterowania silnikami i innymi obciążeniami.

Parametry Elektryczne Obwodu Głównego

• Liczba biegunów: 3
• Znamionowe napięcie pracy [Ue]: do 690 V AC
• Znamionowy prąd pracy [Ie] w kategorii AC-3 (dla 440 V): 9 A
• Moc łączeniowa dla silników (400 V AC, AC-3): 4 kW
• Znamionowy prąd cieplny [Ith] w kategorii AC-1 (w <60°C): 25 A

Obwód Sterowania (Cewka)

• Napięcie sterujące [Uc]: 24 V DC
• Typ cewki: Standardowa, bez wbudowanego modułu tłumiącego
• Pobór mocy cewki:
• Przy załączeniu: 5,4 W
• Przy podtrzymaniu: 5,4 W

Styki Pomocnicze i Wytrzymałość

• Wbudowane styki pomocnicze: 1 NO + 1 NC (1 normalnie otwarty + 1 normalnie zamknięty)
• Trwałość mechaniczna: 15 milionów cykli łączeniowych
• Trwałość elektryczna (dla AC-3): 2 miliony cykli łączeniowych
• Maksymalna częstotliwość pracy: 3600 cykli/godzinę (przy <60°C)
• Podłączenie: Zaciski śrubowe
