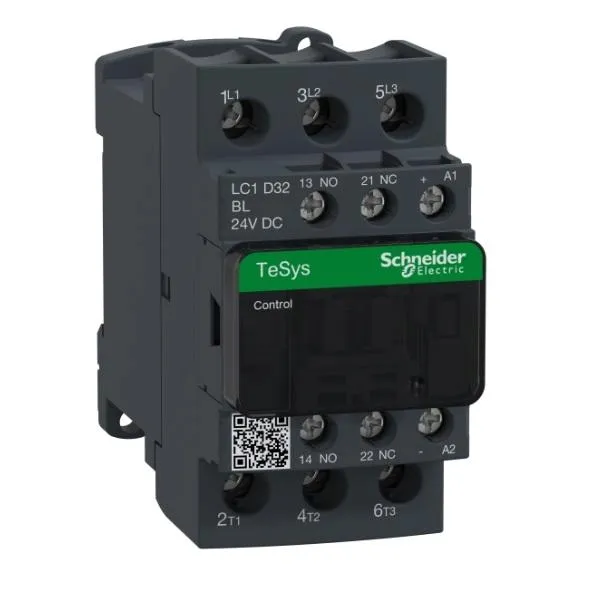

Stycznik Schneider Electric LC1D32BL to kompaktowe urządzenie z serii TeSys Deca (dawniej TeSys D), zaprojektowane do sterowania silnikami oraz obciążeniami rezystancyjnymi. Jego kluczową cechą jest cewka o niskim poborze mocy, co pozwala na bezpośrednie sterowanie z wyjść tranzystorowych sterowników PLC.

Oto szczegółowe dane techniczne:

1. Parametry Główne

• Liczba biegunów: 3 (3 NO - zwierne)
• Kategoria użytkowania: AC-1, AC-3, AC-3e, AC-4
• Znamionowe napięcie łączeniowe ($U_e$): Do 690 V AC (50/60 Hz) lub 300 V DC
• Znamionowy prąd łączeniowy ($I_e$):
• 32 A przy $\le 440$ V AC-3 (silniki)
• 50 A przy $\le 440$ V AC-1 (obciążenia rezystancyjne, temp.
  lt; 60^\circ$C)

2. Charakterystyka Silnikowa (AC-3 / AC-3e)

Moc znamionowa silnika przy różnych napięciach:

• 7,5 kW przy 220–230 V AC
• 15 kW przy 380–400 V AC
• 15 kW przy 415–440 V AC
• 18,5 kW przy 500 V AC
• 18,5 kW przy 660–690 V AC

3. Parametry Cewki (Sterowanie)

Model z końcówką BL charakteryzuje się specyficznym rodzajem cewki:

• Napięcie sterujące: 24 V DC
• Rodzaj cewki: Niskonapięciowa, o niskim poborze mocy (Low Consumption)
• Pobór mocy przy przyciąganiu/trzymaniu: ok. 2,4 W (stały)
• Wbudowany moduł przeciwprzepięciowy: Tak (dwukierunkowa dioda ograniczająca Peak Limiting Diode)
• Zaleta: Możliwość sterowania bezpośrednio z karty wyjść DC sterownika PLC bez dodatkowego przekaźnika pośredniczącego.

4. Styki Pomocnicze i Podłączenie

• Styki pomocnicze wbudowane: 1 NO (zwierny) + 1 NC (rozwierny)
• Typ zacisków: Zaciski śrubowe (EverLink nie występuje w tym konkretnym modelu 32A, są to standardowe zaciski skrzynkowe)
• Montaż: Szyna DIN (35 mm) lub płyta montażowa (śruby)

5. Trwałość i Środowisko

• Trwałość mechaniczna: 30 milionów cykli
• Trwałość elektryczna: ok. 1,65 mln cykli (przy pełnym obciążeniu AC-3)
• Stopień ochrony: IP20 (od przodu zgodnie z IEC 60529)
• Temperatura pracy: -40^C do +60^C (powyżej 60°C z obniżeniem parametrów)

Porównanie z wersją standardową (BD)CechaLC1D32BDLC1D32BLNapięcie cewki24 V DC24 V DCPobór mocy (trzymanie)5,4 W2,4 WBezpośrednie PLCZależnie od prądu wyjściaZalecaneZakres napięcia pracy0.7...1.25 %0.8...1.25 %
