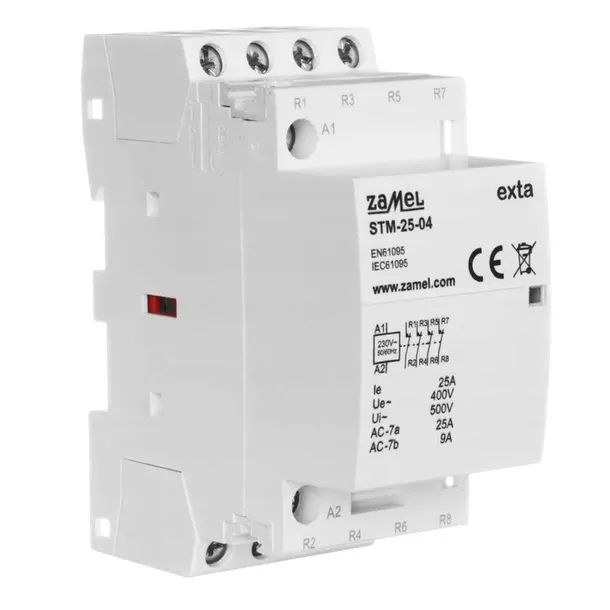

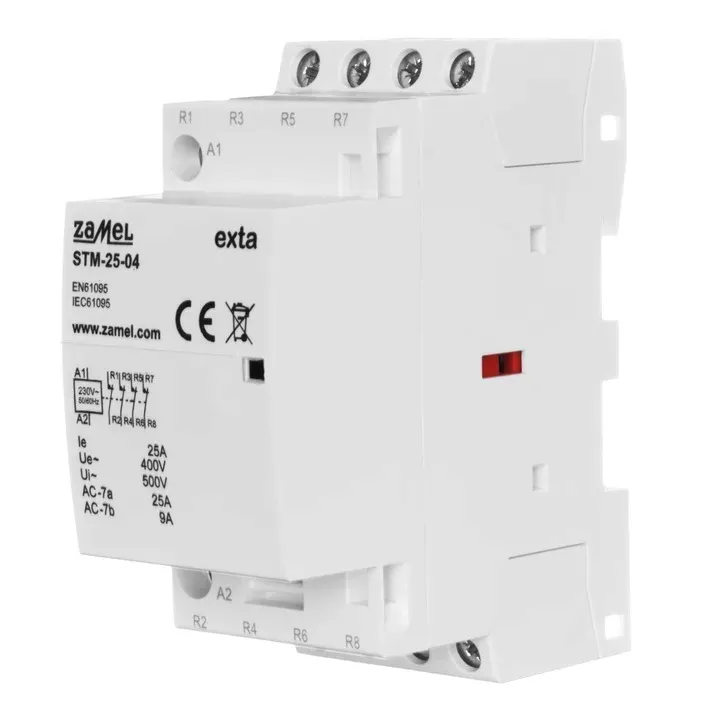

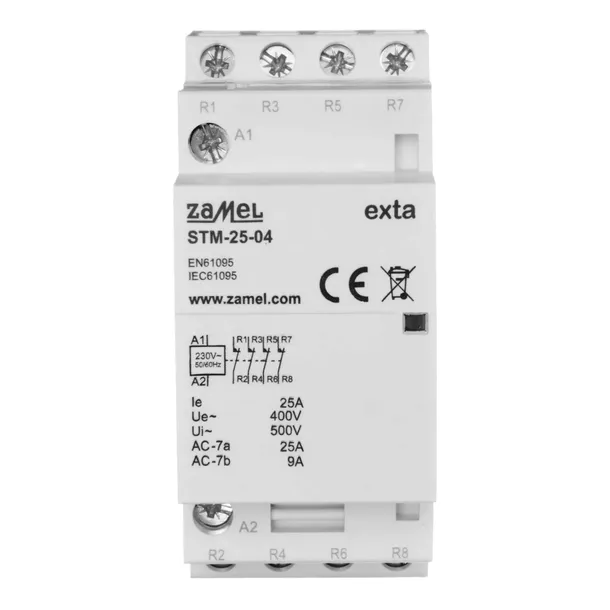

STYCZNIK MODUŁOWY 230V 25A ZAMEL EXTA STM-25-04

STYCZNIK MODUŁOWY

• Montaż na szynie TH35 DIN
• Napięcie zasilania: 230V
• Obciążalność wyjść: 25A
• Liczba styków: 0NO 4NC

• KOD TOWARU: ZAMEL-STM-25-04

CHARAKTERYSTYKA PRODUKTU

• Stycznik modułowy instalacyjny (elektromagnetyczny) to element wykorzystywany w automatyce i sterowaniu instalacji domowych oraz przemysłowych.
• Używa się ich najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć bądź prądów sterujących.
• Urządzenia te zapewniają separację galwaniczną pomiędzy układem sterowania a obciążeniem.
• Po podaniu napięcia zasilającego na zaciski A1, A2 stycznika, wytworzone przez cewkę pole elektromagnetyczne, zmienia stan położenie ruchomego elementu  stycznika na przeciwny - następuję rozwarcie styków typu NC i zwarcie styków NO.
• Po ustaniu zasilania urządzenie powraca do pierwotnego stanu styków stycznika.

• Stycznik elektromagnetyczny składa się z rdzenia ruchomego, styku ruchomego, cewki stycznika, zwory ruchomej elektromagnesu, styku nieruchomego, styków zwiernych i rozwiernych, zapewniające docisk styków sprężyny stykowe, komór gaszeniowych łuku elektrycznego.

• Cewki styczników zasilane są różnymi napięciami, z których najczęściej stosowane to: 12VDC, 12VAC, 24VDC, 24VAC, 48VDC, 110VAC, 230VAC. Nowoczesne styczniki odporne są na uszkodzenia mechaniczne. Pozwalają również na dużą częstość łączeń przy stosunkowo niskiej wadze i masie. Jedno z położeń styków ruchomych jest położeniem spoczynkowym, w którym znajdują się w stanie beznapięciowym cewki.

DANE TECHNICZNE

• Marka: EXTA
• Seria: STM
• Kolor: Szary
• Napięcie zasilania [V]: 230
• Obciążalność wyjść [A]: 25
• Przekrój Max przewodów przyłączeniowych [mm2]: 4
• Liczba styków NO: 0
• Liczba styków NC: 4
• Sygnalizacja optyczna: Tak
• Sposób Montażu: Szyna DIN ( TH35 )
• Szerokość w modułach [*17,5 mm]: 2
• Klasa szczelności [IP]: 20
• Temperatura pracy [°C]: -5 ÷ +60
• Certyfikat: CE

WYMIARY

• Długość: 3.5
• Szerokość: 8.1
• Wysokość: 6.8
