Stycznik modułowy Exta EXT10000297 24 V

Stycznik Modułowy 24V 40A 4NO 0NC

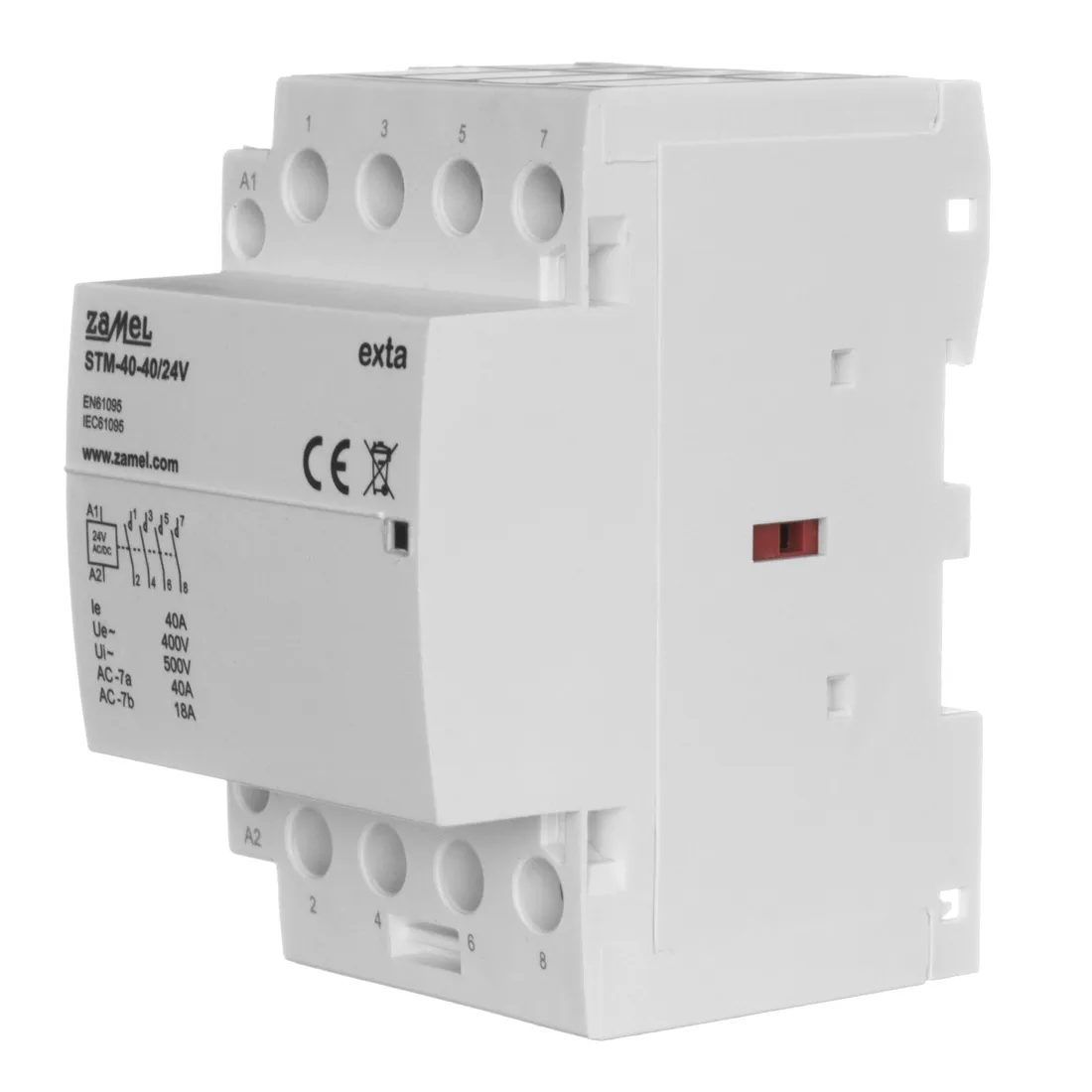

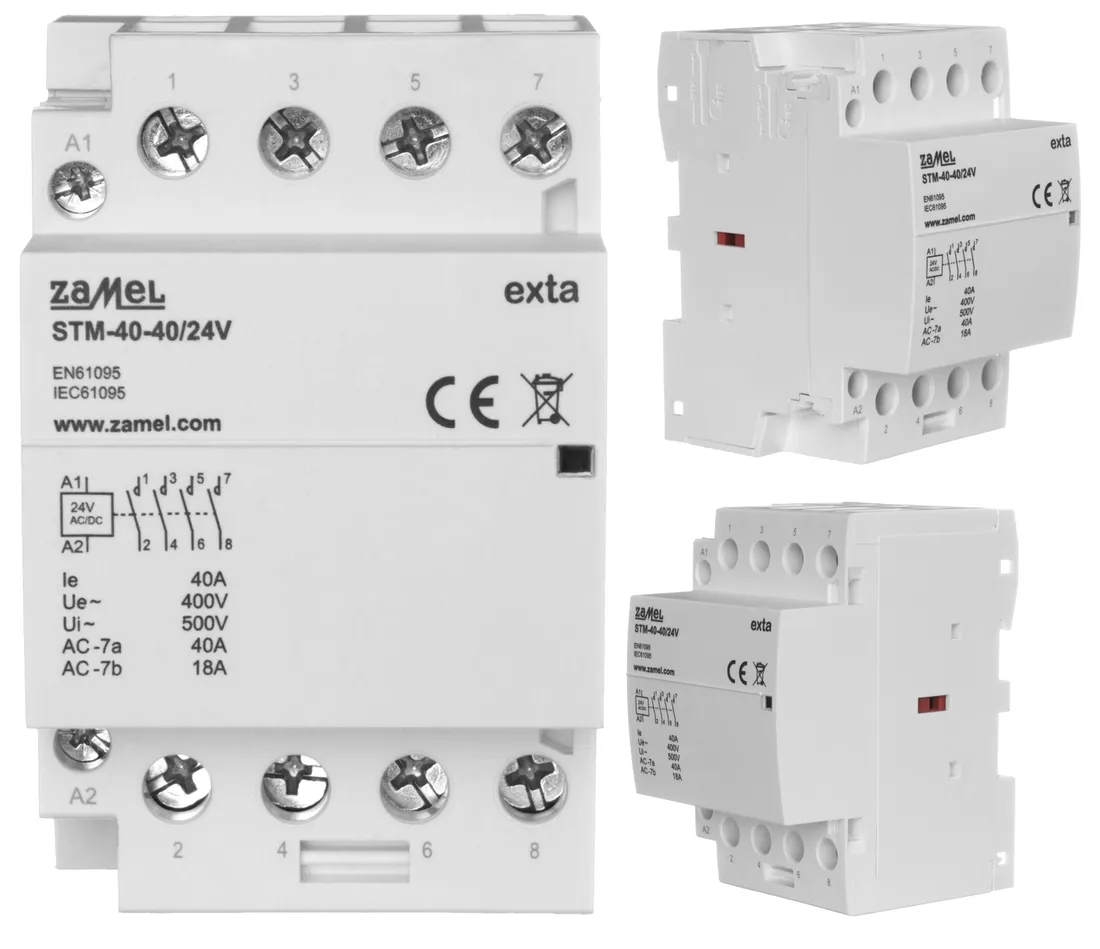

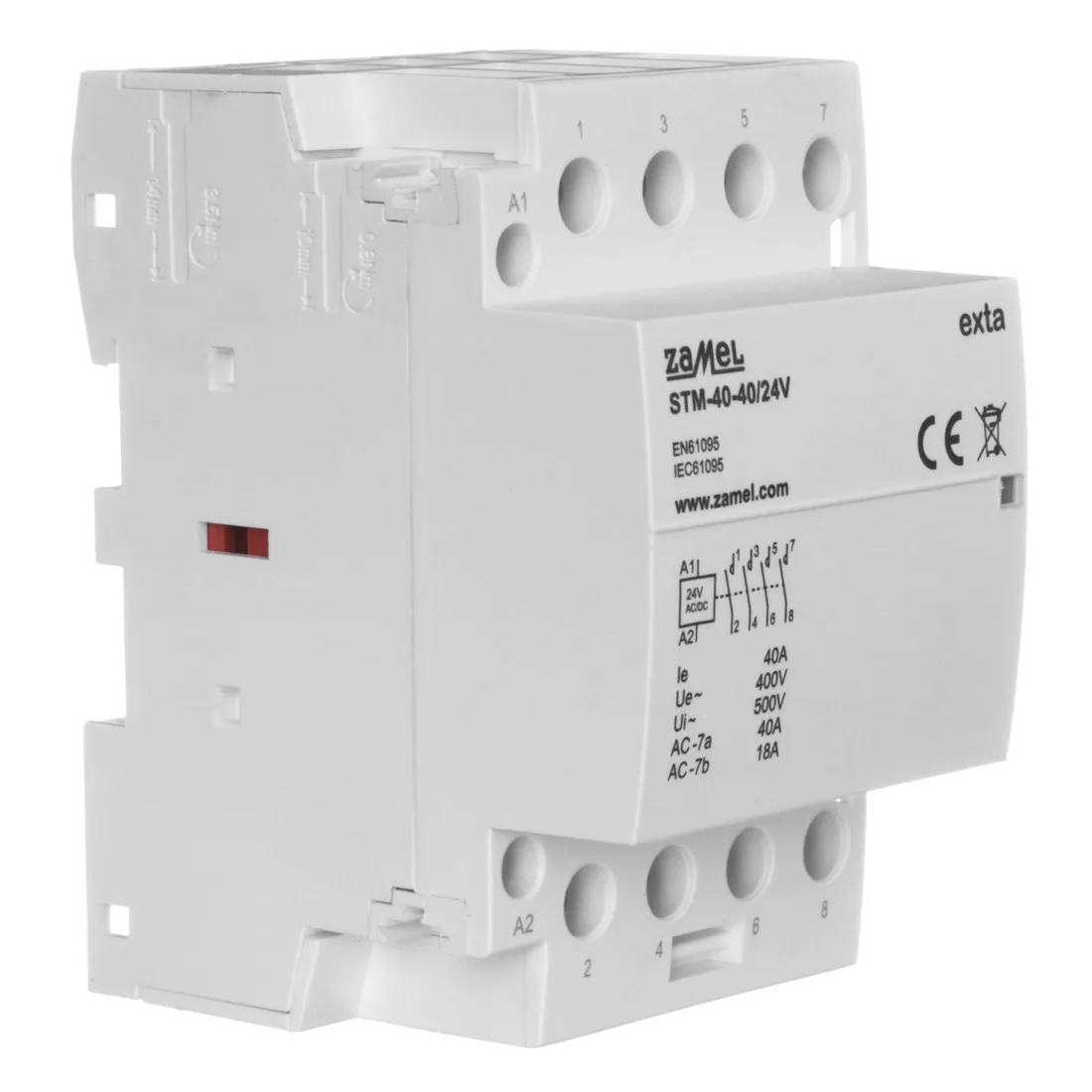

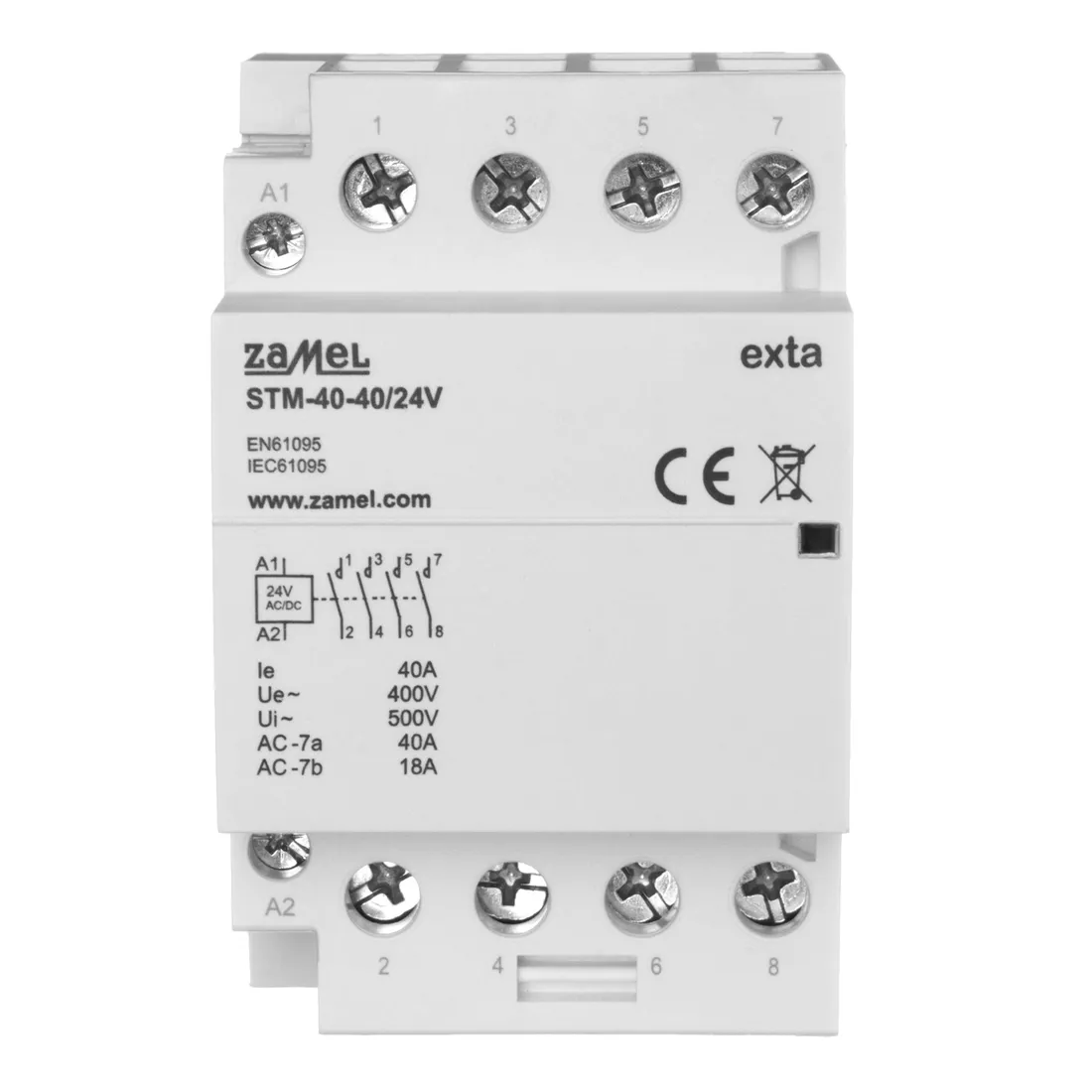

ZAMEL STM-40-40/24V

✔️ Stycznik modułowy instalacyjny (elektromagnetyczny) to element wykorzystywany w automatyce i sterowaniu instalacji domowych oraz przemysłowych.

✔️ Stycznik stosowany jest najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej.

✔️ Zapewnia on separację galwaniczną pomiędzy układem sterowania a obciążeniem.

✔️ Montaż na szynie TH35 DIN

✔️ Napięcie zasilania [V]: 24

✔️ Obciążalność wyjść [A]: 40

✔️ Liczba styków NO:4 NC:0

Zestaw składa się z

• 1 szt. Stycznik STM-40-40/24V
• Instrukcja obsługi w języku polskim

Montaż

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontować stycznik w rozdzielni na szynie DIN (TH 35).
4. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
5. Załączyć obwód zasilania.

⚙️ Urządzenie po podaniu napięcia zasilającego na zaciski A1, A2 - poprzez układ sterujący – zmienia stan styków stycznika na przeciwny.

⚙️ Po wyłączeniu napięcia na zaciskach A1, A2 urządzenie powraca do pierwotnego stanu wyjść stycznika.

➡️ Elektromagnetyczne, modułowe styczniki instalacyjne serii STM, są wykorzystywane głównie jako element automatyki i sterowania w instalacjach domowych oraz przemysłowych.

➡️ Używa się ich najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć bądź prądów sterujących.

➡️ Urządzenia te zapewniają separację galwaniczną pomiędzy układem sterowania a obciążeniem.

➡️ Po podaniu napięcia zasilającego na zaciski A1, A2 stycznika, wytworzone przez cewkę pole elektromagnetyczne, zmienia stan położenie ruchomego elementu stycznika na przeciwny - następuję rozwarcie styków typu NC i zwarcie styków NO.

➡️ Po ustaniu zasilania urządzenie powraca do pierwotnego stanu styków stycznika.

Dane techniczne

• Napięcie zasilania [V] : 24
• Obciążalność wyjść [A] : 40
• Przekrój Max przewodów przyłączeniowych [mm2]: 4
• Liczba styków NO: 4
• Liczba styków NC:0
• Sygnalizacja optyczna : Tak
• Sposób Montażu: Szyna DIN ( TH35 )
• Klasa szczelności [IP] : 20
• Temperatura pracy [°C] : -5 ÷ +60
• Certyfikat : CE
• Długość: 5,4 CM
• Wysokość: 6.8 CM
