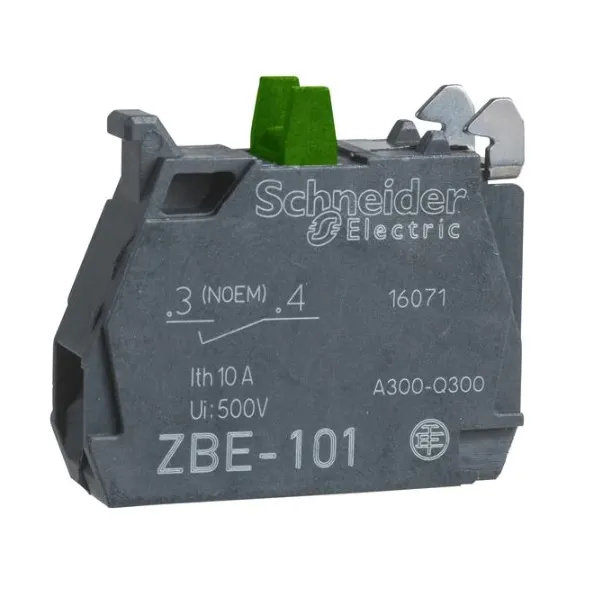

Styk ZBE101 1xNO

Styk ZBE101 1xNO

Nie wybrano kategorii.

 Schneider Electric

Jasne, oto dane techniczne dla styku pomocniczego Schneider Electric ZBE101.

Jest to standardowy, pojedynczy blok stykowy z jednym stykiem normalnie otwartym (1xNO), przeznaczony głównie do użytku z przyciskami i przełącznikami z serii Harmony XB4 oraz XB5.

Główne cechy

• Typ produktu: Pojedynczy blok stykowy
• Oznaczenie producenta: ZBE101
• Konfiguracja styków: 1 styk normalnie otwarty (1 NO)
• Działanie styków: Wolno-rozłączające (Slow-break)
• Montaż: Czołowy (na elemencie bazowym przycisku/przełącznika)
• Przyłącza: Zaciski śrubowe

Dane elektryczne ⚡

ParametrWartośćZnamionowy prąd cieplny [Ith]10 A (zgodnie z IEC 60947-5-1)Znamionowe napięcie izolacji [Ui]600 V, stopień zanieczyszczenia 3 (zgodnie z IEC 60947-1)Znamionowe napięcie udarowe wytrzymywane [Uimp]6 kV (zgodnie z IEC 60947-1)Zabezpieczenie przeciwzwarcioweBezpiecznik kasetowy 10 A typu gGMateriał stykówStop srebra (Ag/Ni)Znamionowy prąd łączeniowy [Ie] (kategoria AC-15, A600)• 6 A przy 120 V AC • 3 A przy 240 V AC • 1,2 A przy 600 V ACZnamionowy prąd łączeniowy [Ie] (kategoria DC-13, Q600)• 0,55 A przy 125 V DC • 0,27 A przy 250 V DC • 0,1 A przy 600 V DCTrwałość elektryczna1 000 000 cykli (np. dla AC-15, 2 A przy 230 V)

Dane mechaniczne i środowiskowe ⚙️

ParametrWartośćTrwałość mechaniczna10 000 000 cykliSiła zadziałania2.3 NDroga zadziałania2,6 mm (zmiana stanu elektrycznego) 4,3 mm (całkowita droga)Przyłącza przewodówZaciski śrubowe dla przewodów: • min: 1 x 0,22 mm² (bez końcówki) • max: 2 x 1,5 mm² (z końcówką kablową)Moment dokręcania0.8 - 1.2 NmTemperatura otoczeniaPraca: od -40°C do 70°C Przechowywanie: od -40°C do 70°CStopień ochrony IPIP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wodą)Odporność na wibracje5 gn (f= 2...500 Hz) zgodnie z IEC 60068-2-6Odporność na wstrząsy30 gn (18 ms) / 50 gn (11 ms) zgodnie z IEC 60068-2-27
