TRANSFORMATOR WIDEO TR-4P

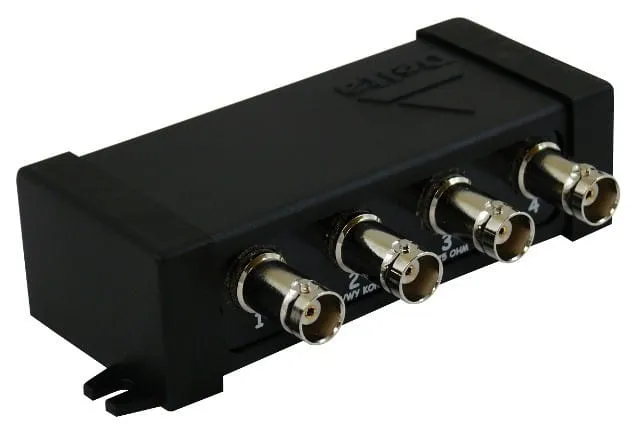

TRANSFORMATOR VIDEO TR-4P

OPIS

TR-4P przeznaczony jest do przesyłu sygnału za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Dedykowany do kamer AHD, CVI, TVI, PAL.

SPECYFIKACJA

Standard

HD-TVI, HD-CVI, AHD, PAL, SECAM, NTSC

Rodzaj urządzenia

Pasywne

Liczba kanałów

4 szt. Wideo

Zasięg wideo

max. 400 m UTP kat. 5e

Napięcie we/wy 75Ω (CVBS)

1 Vpp

Tłumienie przelotowe

- 0.5 dB @ 5 MHz

Zakres pasma wideo

0 ... 50 MHz ( -3 dB )

CMRR (dB @ 5MHz)

50 dB

Impedancja złącza koncentrycznego

75 Ω

Impedancja złącza symetrycznego

100 Ω

Separacja między wejściami

> -50 dB

Typ złącza koncentrycznego

4 x BNC Gniazdo proste

Typ złącza symetrycznego

Zaciski kablowe / RJ-45 (8-pin, 4 pary) Gniazdo

Temperatura pracy

-50 °C ... 55 °C

Dopuszczalna względna wilgotność otoczenia

< 95 %

Waga

0.105 kg

Wymiary

120 x 30 x 62 mm

Gwarancja

Dożywotnia gwarancja

NR

Kolor

Zastosowanie

1

Biało-pomarańczowy

sygnał (+) kamery nr 1

2

Pomarańczowy

masa (-) kamery nr 1

3

Biało-zielony

sygnał (+) kamery nr 2

4

Niebieski

masa (-) kamery nr 3

5

Biało-niebieski

sygnał (+) kamery nr 3

6

Zielony masa

(-) kamery nr 2

7

Biało-brązowy

sygnał (+) kamery nr 4

8

Brązowy masa

(-) kamery nr 4

W SKŁAD ZESTAWU WCHODZI

• Transformator video TR-4P (nr kat. 4950)
• Gwarancja
• Faktura VAT lub paragon fiskalny

Ilość kanałów: 4 szt.

Przesył dźwięku: Nie

Przesył zasilania: Nie

Rodzaj transformatora: Pasywny

Typ złącza: 4 x BNC Gniazdo proste

Typ złącza symetrycznego: Zaciski kablowe / RJ-45 Gniazdo

Wymiary w mm (sz. x wys. x gł.): 120 x 30 x 62 mm

Zasięg: do 400 m kolor, do 600 m cz/b
