Trójnik hydrauliczny BBB M24x1,5 16S 400 bar DIN 2353 ocynk

Trójnik hydrauliczny BBB M24x1,5 16S 400 bar DIN 2353 ocynk

Trójnik BBB M24X1,5 16S

ZŁĄCZE HYDRAULICZNE TRÓJNIK BBB M24x1,5

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu M24X1,5

Średnica zewnętrzna [mm]: 23,6 - 23,9

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint ze wszystkich stron: zewnętrzny metryczny M24X1,5

Wersja: ciężka

Ciśnienie: 400bar

Typ cieczy: olej hydrauliczny

Materiał:

stal automatowa pokryta ocynkiem

Wykonane według Polskiej Normy : PN-65/M-73147

Istnieje możliwość zamówienia kompletów :

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka

Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.

oznaczenie wg Ermetto : XT 16-S | T16S

oznaczenie wg Rastelli-Raccordi : TS100-16S

oznaczenie wg Cast : 103919.1

oznaczenie wg Vitillo : TME16S.1

oznaczenie wg Manuli: B89081-24-24

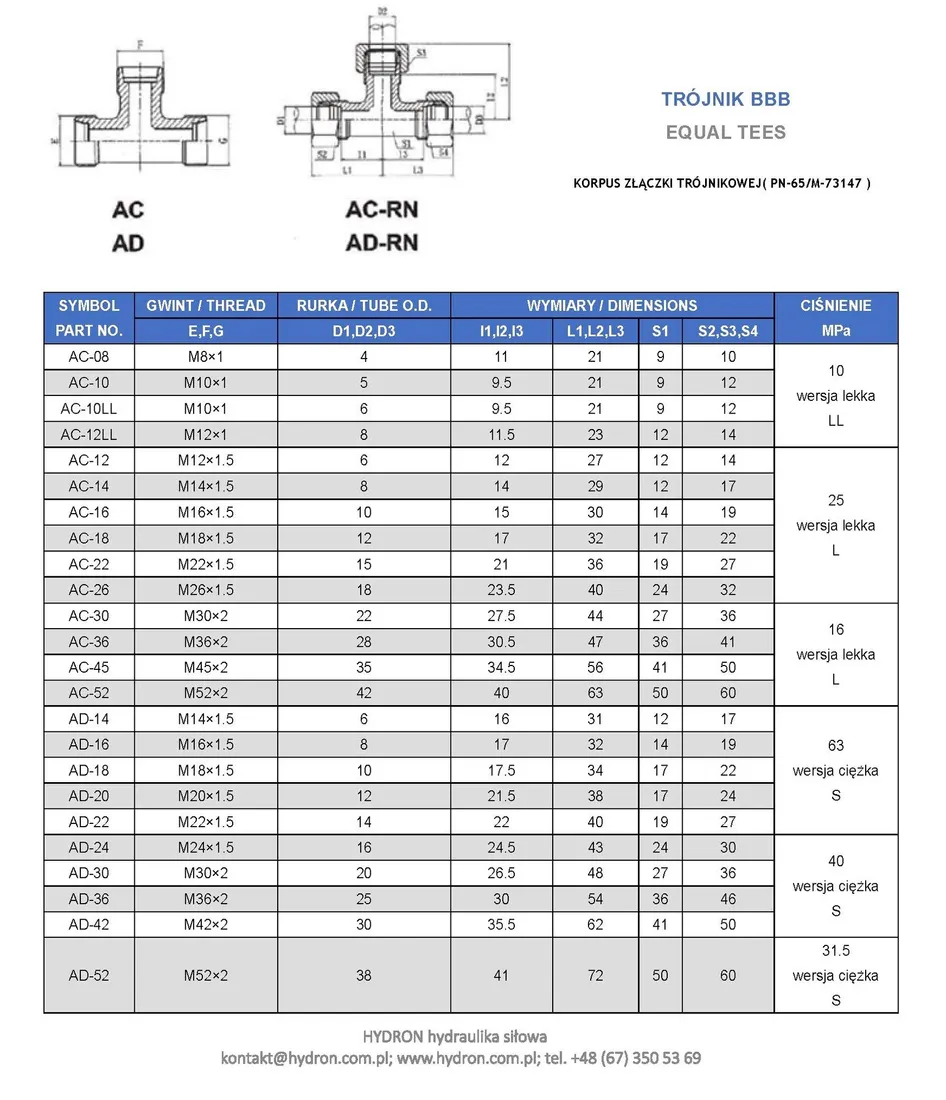

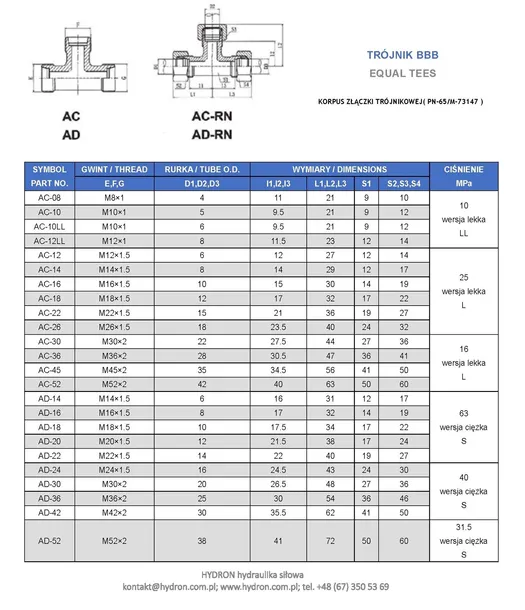

SYMBOL : AD-24

Złączka trójnikowa

Złącze trójnikowe / Equal Cross

TN 100

• Typ złącza: trójnik hydrauliczny
• Gwint 1: M24x1,5
• Gwint 1 ( mm ): 23,6-23,9zew./22,2-22,6wew.
• Gwint 2: M24X1,5
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 400 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TS100-16S
• Oznaczenie wg CAST: 103919.1
• Oznaczenie wg PARKER ERMETO: XT 16-S | T16S
• Oznaczenie alternatywne: AD-24
• Rozmiar gwintu 1: M24x1,5
• Rozmiar gwintu 1 w milimetrach: 23,6-23,9zew./22,2-22,6wew.
• Rozmiar gwintu 2: M24X1,5
• Gwint gwintu 2 w milimetrach: nie dotyczy
• Oznaczenie wg VITILLO: TME16S.1
• Oznaczenie wg MANULI: B89081-24-24

Złączka trójnikowa metryczna z 3 gwintami zewnętrznymi. Wykonanie : stal automatowa pokryta ocynkiem. AD-24
