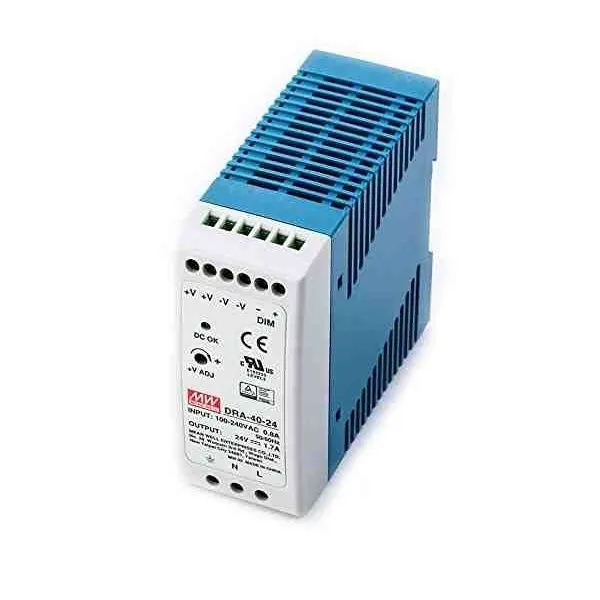

Zasilacz DRA-40-24

Zasilacz DRA-40-24

Urządzenia zasilające

 Meanwell

Dane techniczne zasilacza na szynę DIN Mean Well DRA-40-24:

Wyjście:

• Napięcie znamionowe: 24 V DC
• Prąd znamionowy: 1,7 A
• Moc znamionowa: 40,8 W
• Zakres regulacji napięcia: 24 ~ 30 V DC
• Tolerancja napięcia: ±1%
• Tętnienia i szumy (maks.): 150 mVp-p

Wejście:

• Zakres napięcia: 90 ~ 264 V AC, 127 ~ 370 V DC
• Częstotliwość: 47 ~ 63 Hz
• Prąd AC (typ.): 0,8 A / 115 V AC, 0,6 A / 230 V AC
• Prąd rozruchowy (typ.): Zimny rozruch 30 A / 115 V AC, 60 A / 230 V AC

Zabezpieczenia:

• Przeciążeniowe: Ograniczenie prądu stałego, automatyczne przywrócenie
• Przepięciowe: Wyłączenie napięcia wyjściowego, ponowne włączenie zasilania w celu resetu
• Zwarciowe: Zabezpieczenie przed zwarciem na wyjściu

Funkcje:

• Regulacja prądu wyjściowego za pomocą sygnału 1 ~ 10 V DC, PWM lub rezystora
• Wskaźnik LED zasilania
• Montaż na szynie DIN TS-35 / 7,5 lub 15

Środowisko pracy:

• Temperatura pracy: -30 ~ +70°C (patrz krzywa obciążenia)
• Wilgotność pracy: 20 ~ 90% RH bez kondensacji
• Temperatura przechowywania: -40 ~ +85°C, 10 ~ 95% RH

Bezpieczeństwo i EMC:

• Normy bezpieczeństwa: UL62368-1, TUV BS EN/EN62368-1
• Normy EMC: Zgodność z EN55032 Klasa B, EN61000-3-2, EN61000-3-3, EN61000-4-2, 3, 4, 5, 6, 8, 11

Pozostałe:

• Wymiary: 40 x 90 x 100 mm (szer. x wys. x gł.)
• Waga: 280 g
• Chłodzenie: Swobodny przepływ powietrza
• MTBF: 334,1 tys. godzin min. (MIL-HDBK-217F (25°C))
• Gwarancja: 3 lata

Dodatkowe informacje:

• Zasilacz posiada aktywny układ PFC.
• Spełnia wymagania LPS (Limited Power Source).

Źródła:

• Karta katalogowa Mean Well DRA-40: https://www.meanwell-web.com/content/files/pdfs/productPdfs/MW/DRA-40/DRA-40-spec.pdf
