Złączka AB BSP 3/8” / 1/2”

Złączka AB BSP 3/8" / 1/2"

HYDRON

Złączka AB BSP 3/8" / 1/2"

Złączka hydrauliczna prosta z dwoma gwintami calowymi BSP -stożek uszczelniający 60°.

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Dane techniczne:

Gwint jedna strona: nakrętka 3/8''

Gwint druga strona: zewnętrzny calowy BSP 1/2"

Materiał: stal automatowa, ocynkowana.

Typ cieczy: olej hydrauliczny

oznaczenie alternatywne: XRED 3/8" - 1/2"

oznaczenie wg Rastelli-Raccordi: 600.02.06.08

SYMBOL: 2B-08-06

oznaczenie wg Cast: 301615

*Złącze proste nakrętne z gwintem BSP

*Straight adapter with swivel nut - thread BSP parallel

Złączka nakrętna, z jednej strony nakrętka obrotowa z gwintem wewnętrznym 3/8" BSP z drugiej strony gwint zewnętrzny 1/2" BSP

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

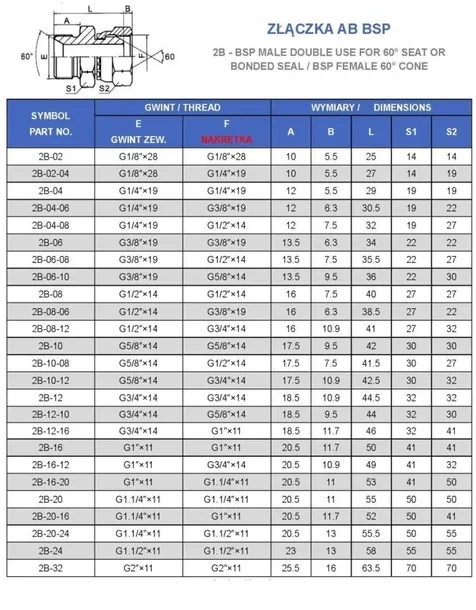

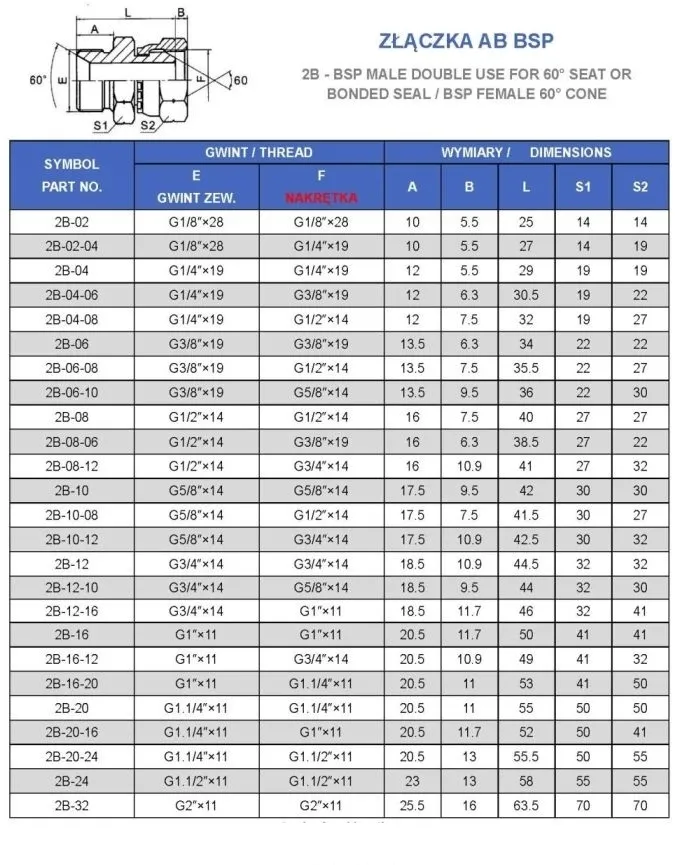

Złączka AB to złączka z nakrętką oraz gwintem zewnętrznym ( A = nakrętka obrotowa z gwintem wewnętrznym, B = gwint zewnętrzny )

• Typ złącza: proste
• Gwint 1: 3/8" BSP
• Gwint 1 ( mm ): 16,3-16,6zew./14,9-15,4wew.
• Gwint 2: 1/2" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 350 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg CAST: 301615

Złączka hydrauliczna prosta z dwoma gwintami calowymi BSP nakrętka 3/8" i gwint zewnętrzny 1/2" -stożek uszczelniający 60°. Oznaczenie: 2B-08-06
