2-kanałowy konwerter UART na Ethernet

⭐2-kanałowy konwerter UART na Ethernet Moduł transparentnej transmisji portu szeregowego

Specyfikacja modułu:

• ✅Napięcie robocze: 3,3V/5V
• ✅Prąd roboczy: 140mA
• ✅Szybkość transmisji TCP/UDP UART: 300bps ~ 921.6kbps
• ✅Poziom UART TTL: 3.3V/5V
• ✅Temperatura przechowywania: -55℃ ~ 125℃
• ✅Temperatura pracy: -40℃ ~ 85℃

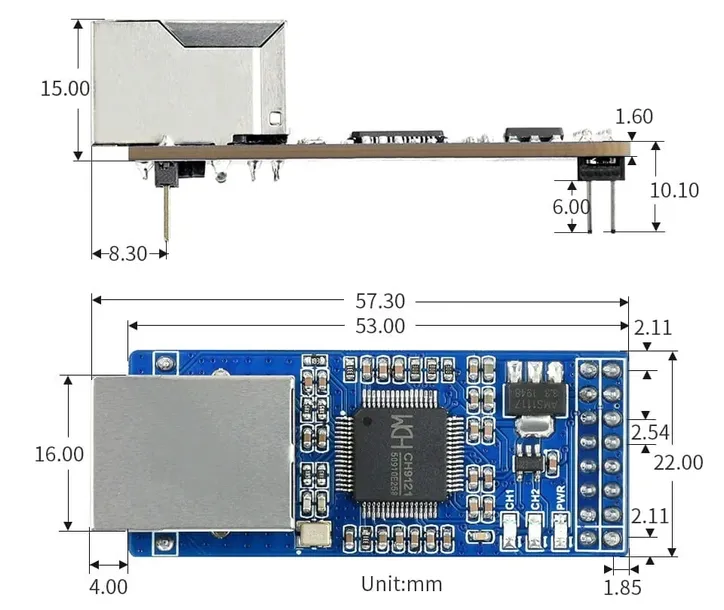

• ✅Wymiary 53,00 × 22,00mm
• ✅Wbudowane warstwy Ethernet MAC i PHY

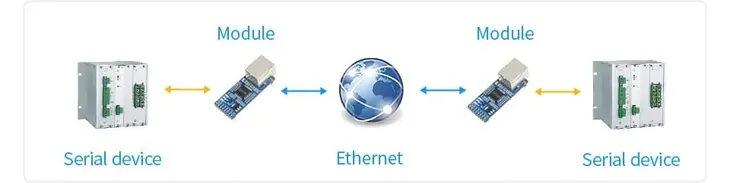

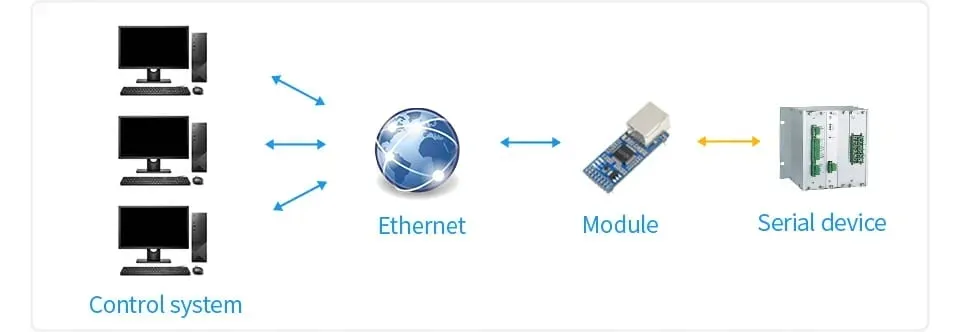

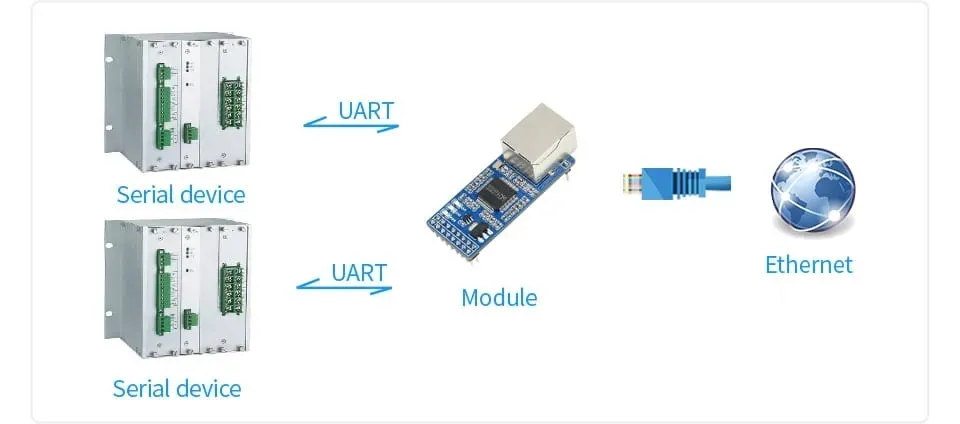

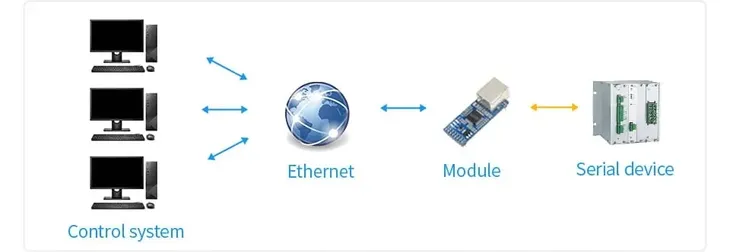

• ✅Dwukierunkowa przezroczysta transmisja danych między UART a Ethernetem
• ✅10/100M, pełnodupleksowy/półdupleksowy interfejs Ethernet z automatyczną negocjacją, zgodny ze standardem 802.3
• ✅Auto-MDI/MDIX, automatyczne wykrywanie i przełączanie typu kabla
• ✅Obsługuje automatycznie uzyskiwany adres IP i dostęp do domeny DNS przez DHCP
• ✅Konfiguracja parametrów sieci, takich jak tryb pracy chipa, port, IP, za pomocą oprogramowania komputera hosta lub polecenia UART
• ✅Cztery tryby pracy: KLIENT TCP, SERWER TCP, KLIENT UDP, SERWER UDP
• ✅Równoczesna praca 2-CH UART, samodzielna przezroczysta transmisja dla każdego kanału
• ✅Komunikacja UART w trybie full-duplex lub half-duplex, obsługuje automatyczny przełącznik RS485 RX/TX
• ✅Obsługuje oprogramowanie wirtualnego portu szeregowego (w zestawie)
• ✅Obsługa mechanizmu KEEPALIVE
• ✅Zawiera zasoby programistyczne i instrukcję (przykłady dla Pico/Raspberry Pi/Arduino/STM32)

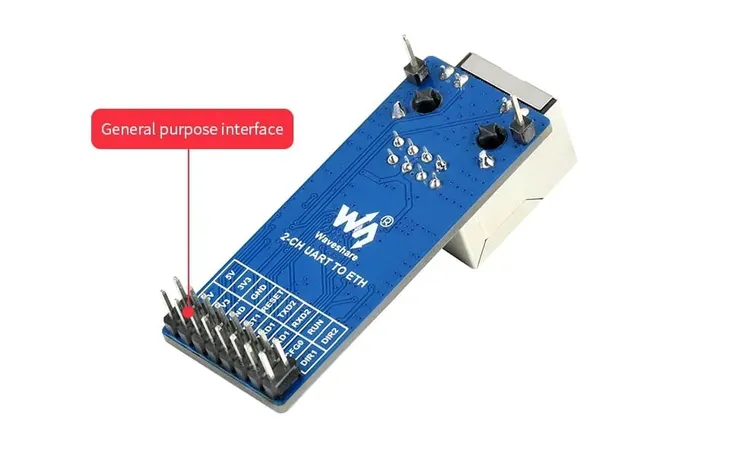

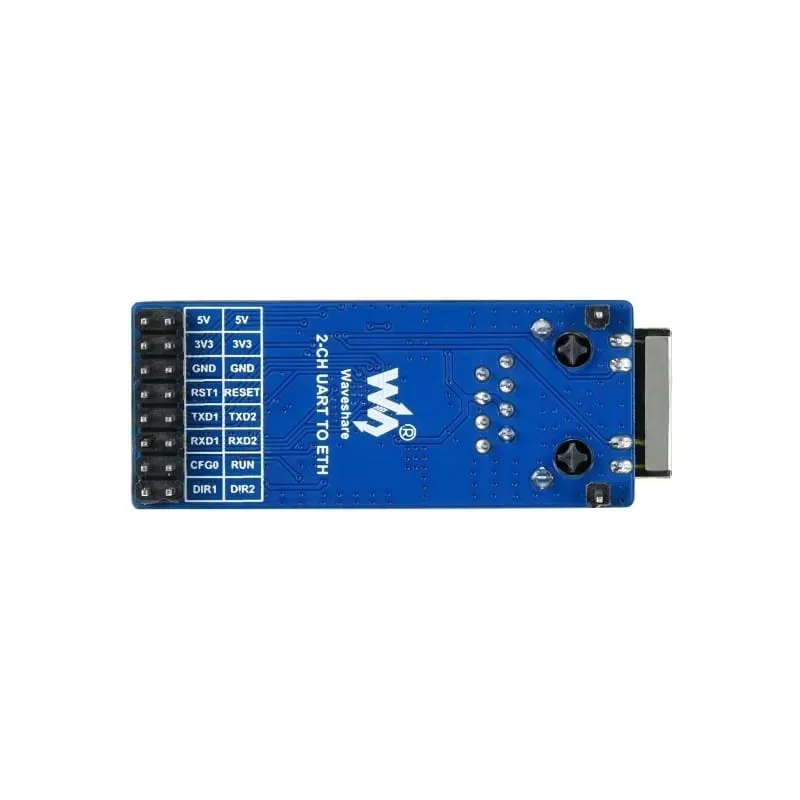

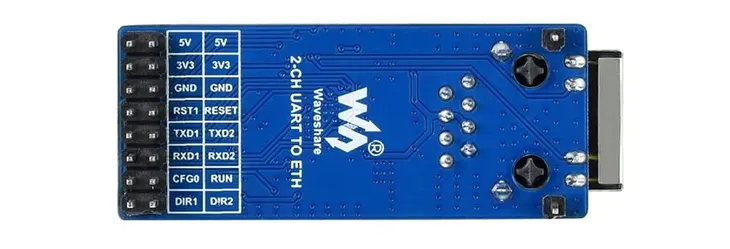

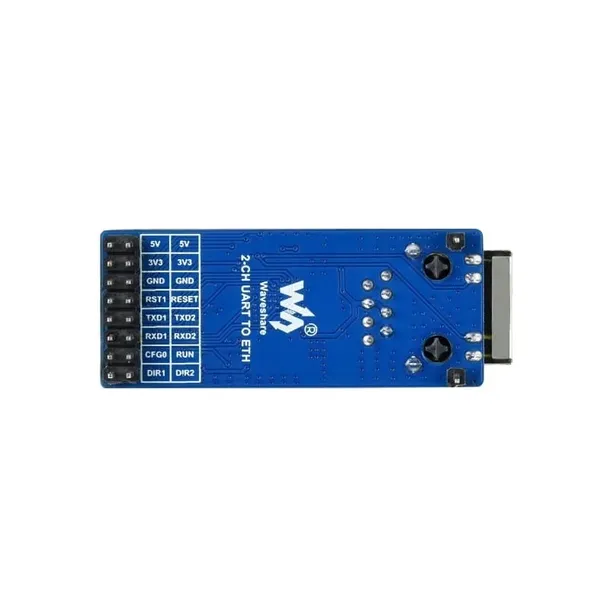

Opis pinów:

• ✅5 V/3 V3, użyj dowolnego pinu 5 V/3.3 V do zasilania;
• ✅GND
• ✅Wejście resetowania zewnętrznego RST1, niskie aktywne
• ✅RESET przywracanie ustawień fabrycznych, wykryte po włączeniu zasilania chipa, niski poziom aktywności;
• ✅Asynchroniczne wyjście danych TXD1 UART 1 (domyślnie włączone)
• ✅Asynchroniczne wyjście danych TXD2 UART 2 (domyślnie wyłączone)
• ✅Asynchroniczne wejście danych RXD1 UART 1 (domyślnie włączone)
• ✅Asynchroniczne wejście danych RXD2 UART 2 (domyślnie wyłączone)
• ✅Tryb konfiguracji CFG0 UART, niski poziom do wejścia w konfigurację, wysoki poziom do wyjścia z konfiguracji
• ✅RUN wskazujący stan pracy
• ✅Przełącznik DIR1 UART 1 RS485 RX/TX (łączy z zewnętrznym kontrolerem RS485)
• ✅Przełącznik DIR2 UART 2 RS485 RX/TX (do podłączenia zewnętrznego kontrolera RS485)

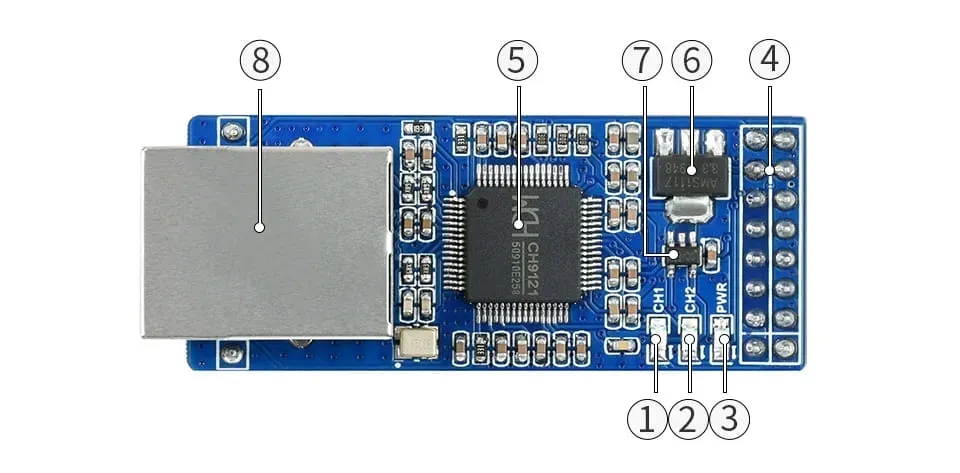

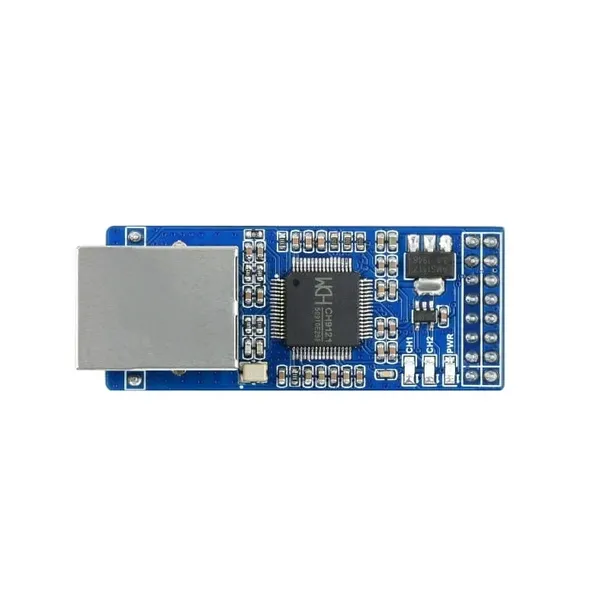

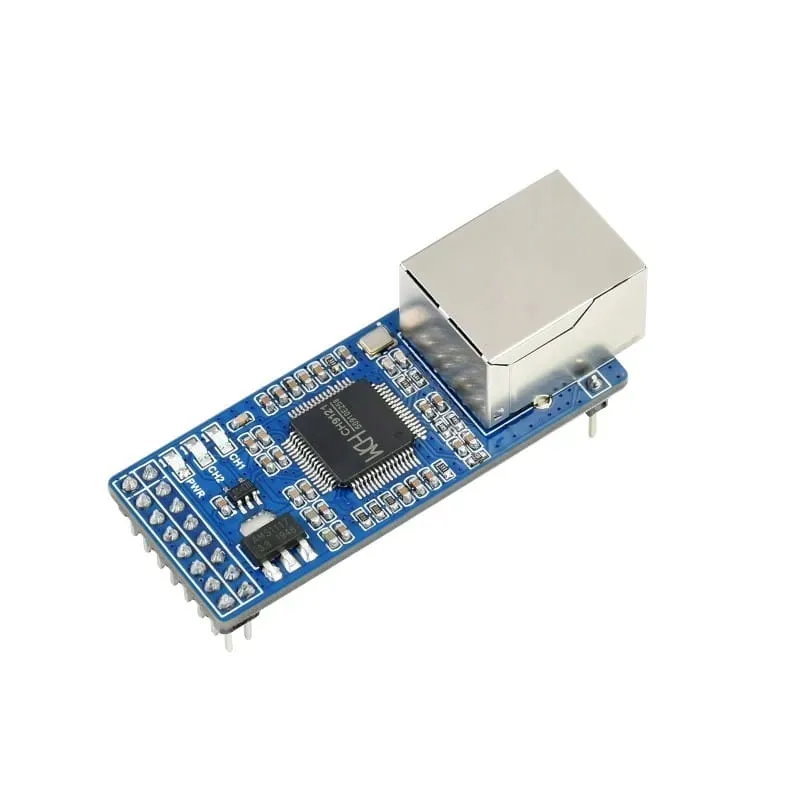

▶️Budowa modułu:

1. Wskaźnik stanu połączenia UART 1
2. Wskaźnik stanu połączenia UART 2
3. Wskaźnik mocy
4. Kołki kontrolne CH9121
5. Sterownik CH9121
6. Układ scalony zasilacza AMS1117-3.3 V
7. Układ scalony zasilacza RT9193-18GB

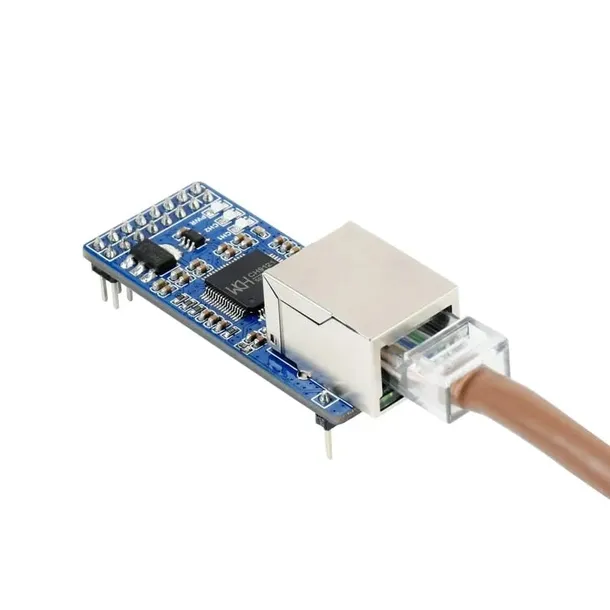

8. Port Ethernet

▶️Zestaw zawiera:

1. 2-CH UART TO ETH x1
