2 x ESP32-H2 N4 - 4MB Flash, Bluetooth BLE 5.0, Zigbee, Matter Thread

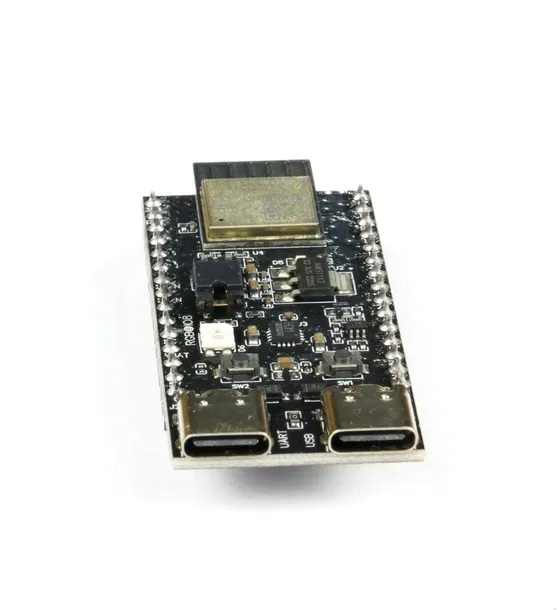

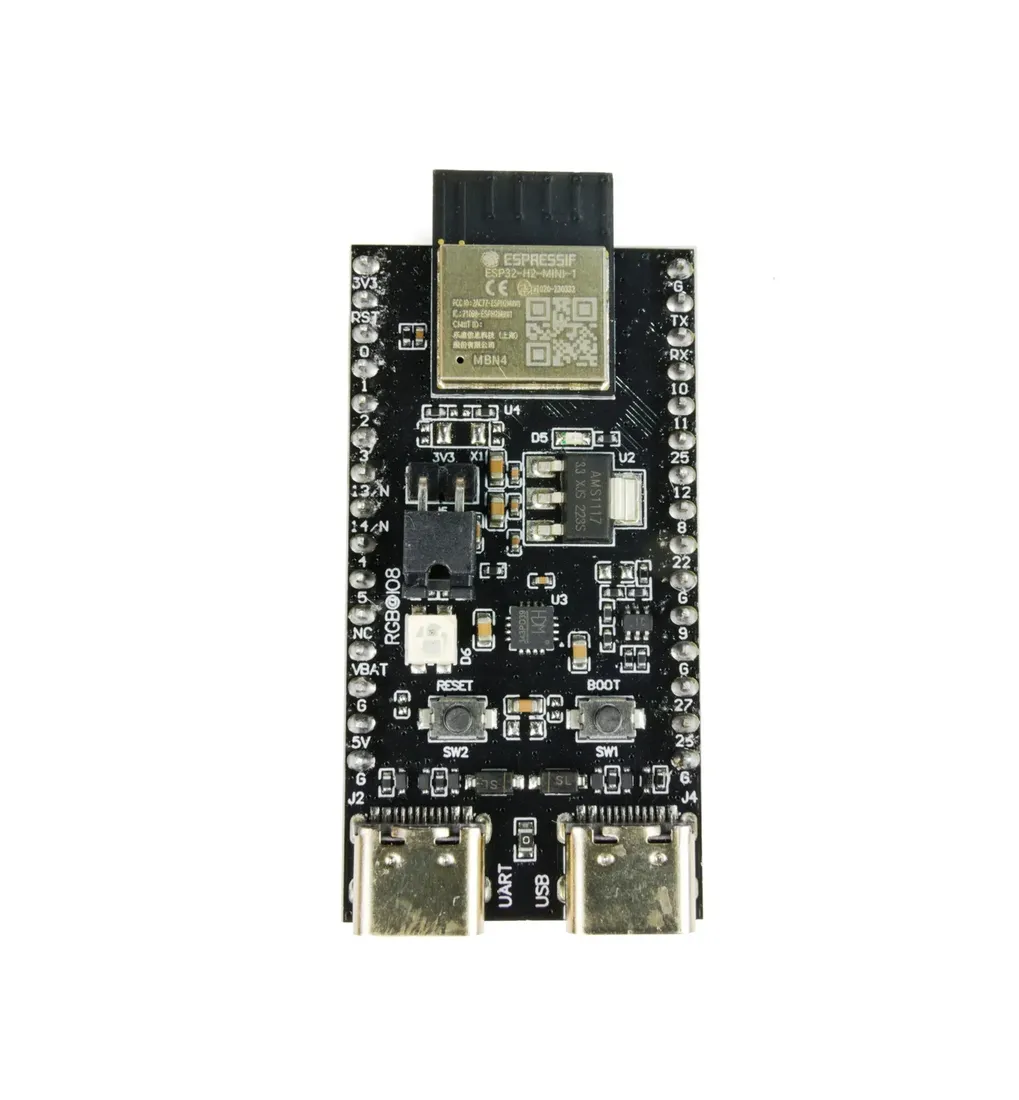

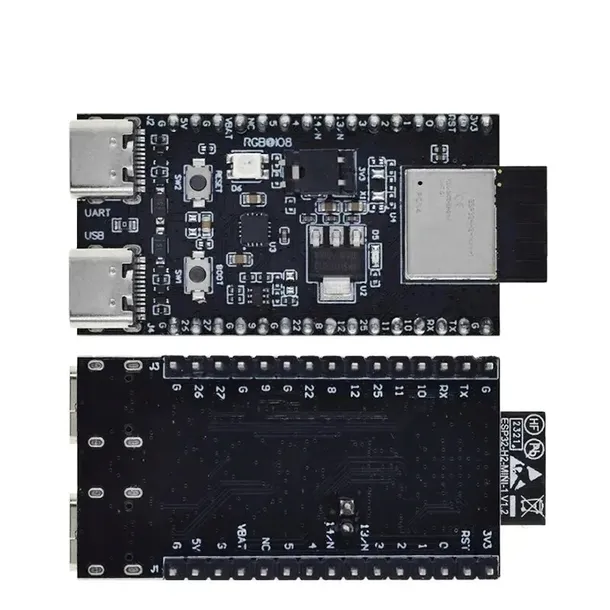

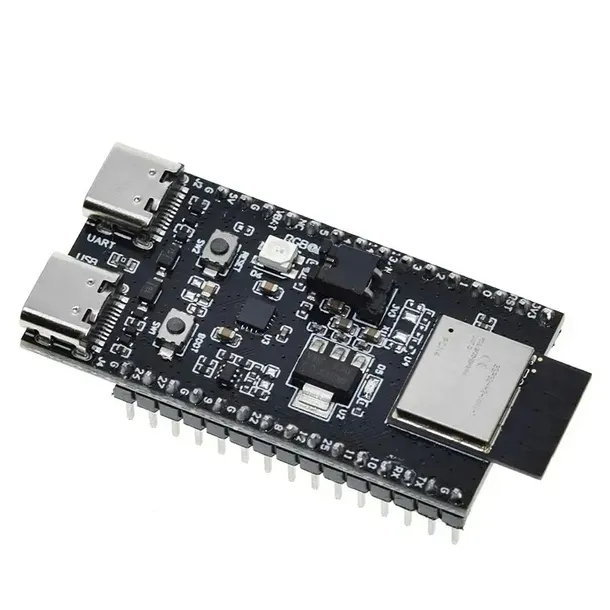

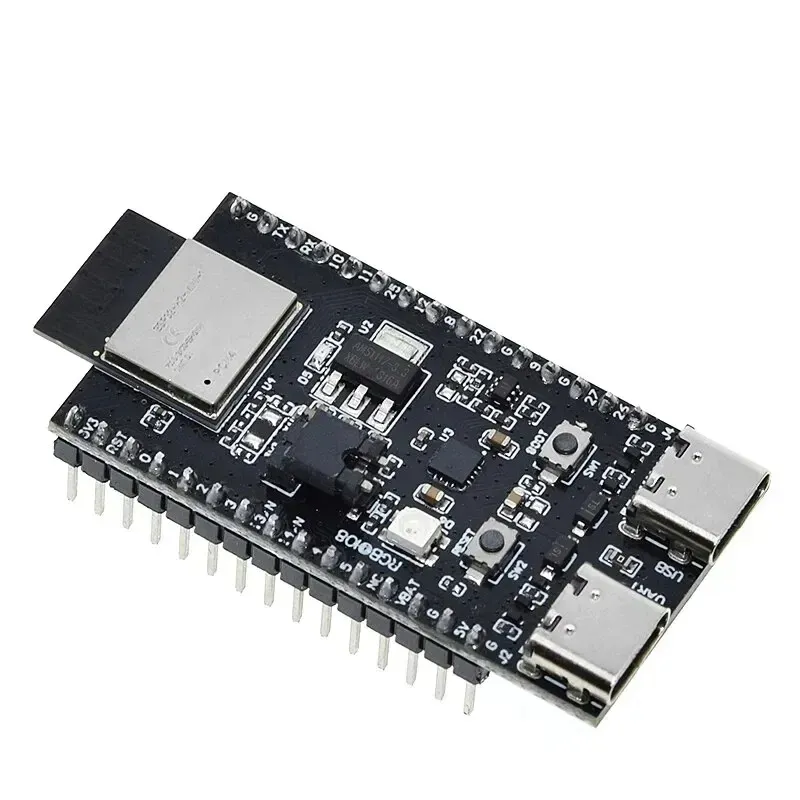

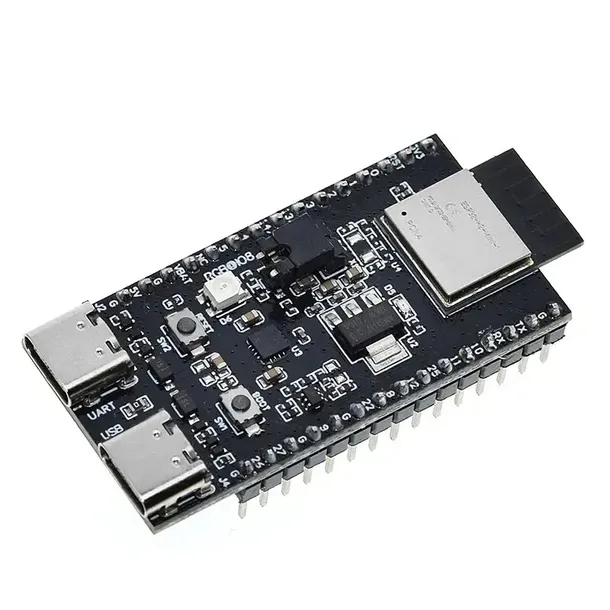

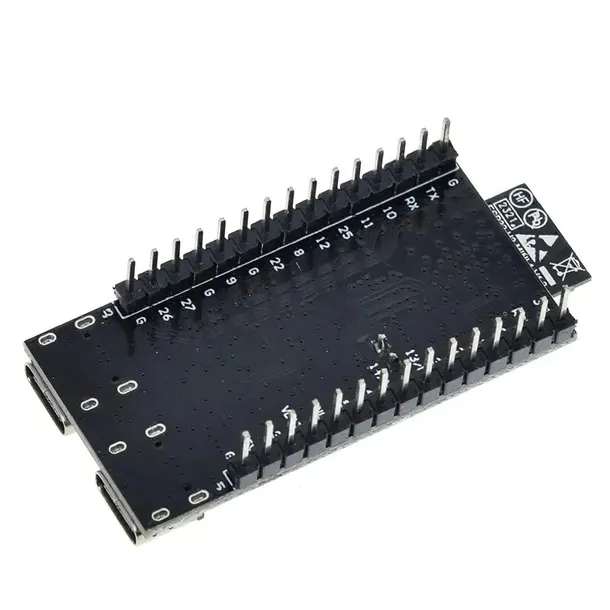

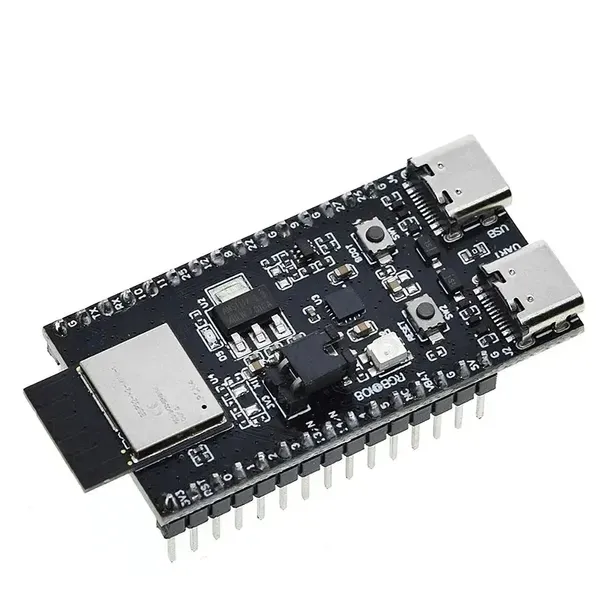

Nasza płytka deweloperska zgodna z ESP32-H2-DevKitM-1 została wyposażona w zaawansowany moduł ESP32-H2-mini-N4 firmy Espressif. Jest to idealne rozwiązanie dla projektów IoT wymagających niskiego poboru mocy, zaawansowanej łączności i wsparcia dla standardów takich jak Zigbee, Thread oraz Bluetooth LE.

ESP32-H2 jest zoptymalizowany pod kątem niskiego zużycia energii i wsparcia dla sieci Zigbee oraz Thread, co czyni go idealnym wyborem dla aplikacji IoT wymagających długiej pracy na baterii i bezpiecznej komunikacji.

Cechy i zalety:

⠀• Moduł ESP32-H2: Zaawansowany mikroprocesor z jednordzeniowym procesorem RISC-V oraz wbudowaną łącznością Wi-Fi i Bluetooth LE 5.0, który zapewnia wydajność i elastyczność.

⠀• Niski pobór mocy: Idealny do zastosowań zasilanych bateryjnie, dzięki zaawansowanym trybom oszczędzania energii.

⠀• Wsparcie dla Zigbee i Thread: Umożliwia tworzenie sieci mesh, co jest idealne do zastosowań w inteligentnym domu i automatyce budynkowej.

⠀• Liczne interfejsy: Obsługuje interfejsy takie jak SPI, I2C, UART, ADC i wiele innych, co zapewnia dużą elastyczność w projektowaniu.

⠀• Kompaktowe wymiary: Mały rozmiar płytki sprawia, że jest idealna do integracji w różnych projektach.

⠀• Bogate wsparcie deweloperskie: Kompatybilna z platformami Arduino, Espressif IoT Development Framework (ESP-IDF) oraz innymi narzędziami programistycznymi.

Specyfikacja techniczna Bluetooth:

⠀• Bluetooth Low Energy (certyfikat Bluetooth 5.3)

⠀• Bluetooth mesh

⠀• Bluetooth Low Energy dalekiego zasięgu (kodowany PHY, 125 Kb/s i 500 Kb/s)

⠀• Wysoka prędkość Bluetooth Low Energy (2 Mb/s)

⠀• Rozszerzenia reklamowe Bluetooth Low Energy i wiele zestawów reklamowych

⠀• Jednoczesny nadawca, obserwator, urządzenie peryferyjne i centralne

⠀• Wiele połączeń

⠀• Kontrola mocy LE IEEE 802.15.4

⠀• Zgodność ze standardem IEEE 802.15.4-2015

⠀• Obsługa szybkości transmisji danych 250 Kb/s w paśmie 2,4 GHz i OQPSK PHY

⠀• Obsługa Thread 1.3

⠀• Obsługuje Zigbee 3.0

⠀• Obsługuje Matter

⠀• Obsługa innych protokołów warstwy aplikacji (HomeKit, MQTT itp.)

Procesor i pamięć

⠀• 32-bitowy jednordzeniowy procesor RISC-V, do 96 MHz

⠀• 128 KB ROM

⠀• 320 KB SRAM

⠀• 4 KB pamięci LP

⠀• 2 MB lub 4 MB wbudowanej pamięci flash

⠀

Zaawansowane interfejsy peryferyjne

⠀• 19 × programowalnych GPIO

⠀• Interfejsy cyfrowe:

⠀• 3 × SPI

⠀• 2 × UART

⠀• 2 × I2C

⠀• 1 × I2S

⠀• Urządzenie peryferyjne do zdalnego sterowania, z 2 kanałami nadawania i 2 kanałami odbioru

⠀• Kontroler LED PWM, z maksymalnie 6 kanałami

⠀• Sterowanie silnikiem PWM (MCPWM)

⠀• Kontroler zliczania impulsów (PCNT)

⠀• 1 × kontroler TWAI ® zgodny z ISO 11898-1 (specyfikacja CAN 2.0)

⠀• Kontroler USB Serial/JTAG o pełnej prędkości

⠀• Ogólny kontroler DMA (GDMA), z 3 kanałami nadawania i 3 kanałami odbioru

⠀• Matryca zadań zdarzeń SoC (ETM)

⠀• Równoległy kontroler IO (PARLIO)

⠀• Interfejsy analogowe:

⠀• 1 × 12-bitowy przetwornik ADC SAR, do 5 kanałów

⠀• 1 × czujnik temperatury

⠀• Timery:

⠀• 2 × 54-bitowy zegar ogólnego przeznaczenia

⠀• 1 × 52-bitowy zegar systemowy

⠀• 3 × timery watchdog

⠀

Bezpieczeństwo

⠀• Bezpieczny rozruch

⠀• Szyfrowanie pamięci flash

⠀• 4096-bitowe OTP, do 1792 bitów dla użytkowników

⠀• Sprzętowa akceleracja kryptograficzna:

⠀• AES-128/256 (FIPS PUB 197, przeciwko atakowi DPA)

⠀• ECB/CBC/CFB/OFB/CTR (FIPS PUB 800-38A)

Moduł ESP32-H2, będący sercem płytki ESP32-H2-mini-N4, integruje zaawansowane funkcje sieciowe i niskie zużycie energii, co czyni go idealnym rozwiązaniem dla aplikacji wymagających ciągłej łączności i długiego czasu pracy na baterii. Procesor RISC-V zapewnia wydajność niezbędną do obsługi złożonych zadań, jednocześnie umożliwiając minimalizację poboru mocy dzięki zaawansowanym trybom zarządzania energią.
