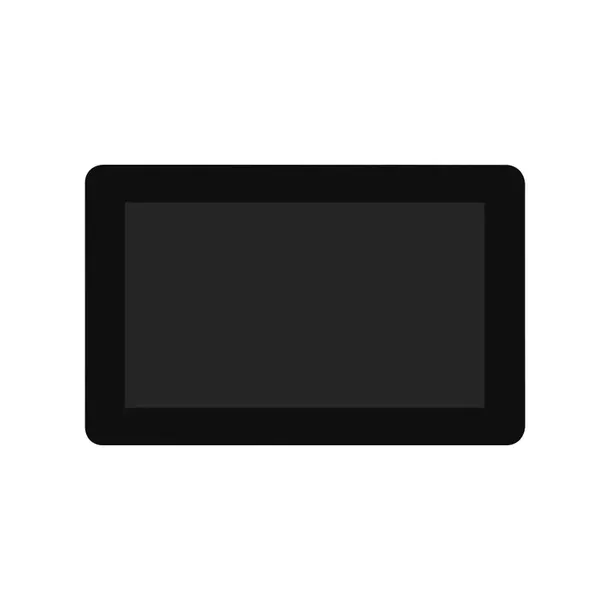

7inch DSI LCD (H) Waveshare 30646

Waveshare 7inch DSI LCD (H) to wysokiej jakości wyświetlacz dotykowy przeznaczony do współpracy z Raspberry Pi.

Interfejs DSI zapewnia szybkie i stabilne połączenie, pozostawiając wolne porty HDMI i GPIO.

Najważniejsze cechy

• Przekątna ekranu: 7 cali
• Rozdzielczość: 1280×720 pikseli
• Panel: IPS z szerokimi kątami widzenia
• Ekran dotykowy: pojemnościowy, obsługa do 10 punktów dotyku
• Powierzchnia: hartowane szkło o twardości 6H z powłoką antyodciskową
• Połączenie: interfejs DSI, zasilanie przez GPIO
• Kompatybilność: Raspberry Pi 5 / CM5 / 4B / CM4 / 3B+ / 3A+ / 3B / CM3+ / CM3
• Częstotliwość odświeżania: do 60 Hz
• Sterowanie podświetleniem: możliwość regulacji jasności przez oprogramowanie

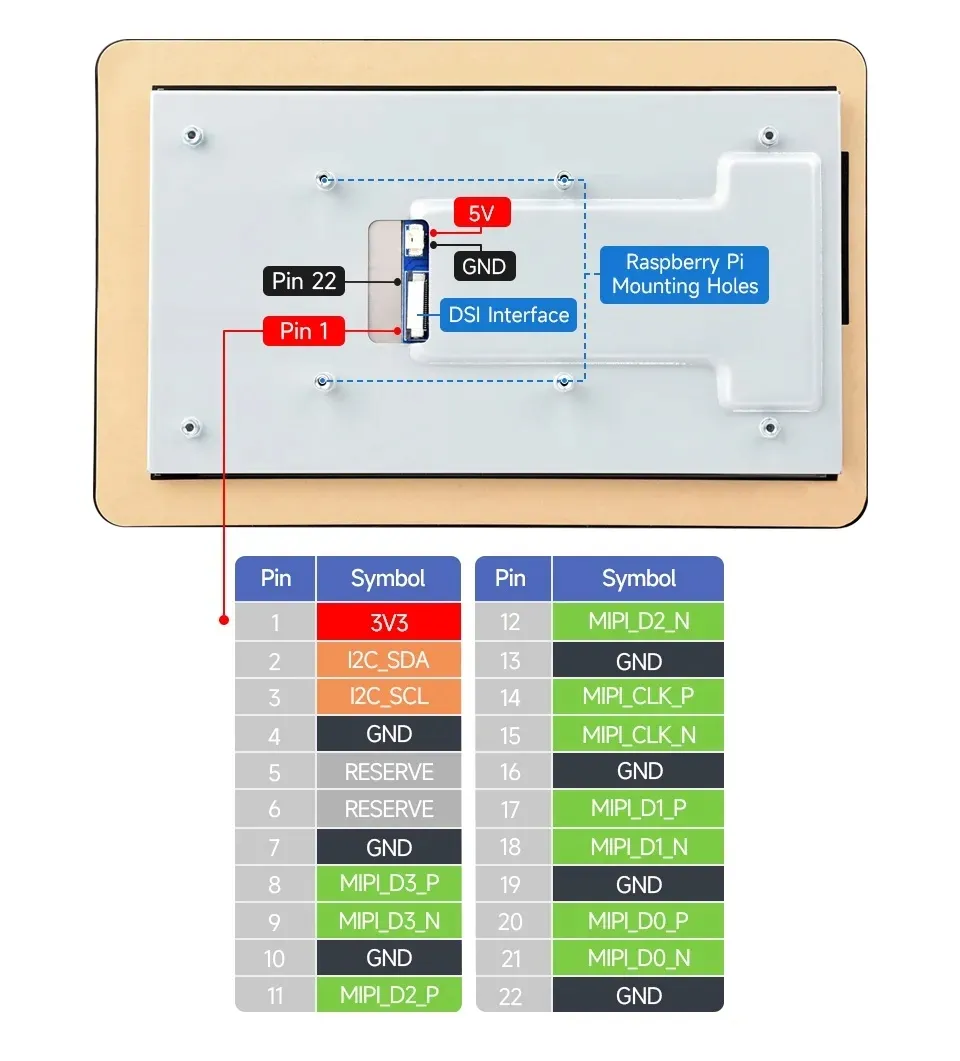

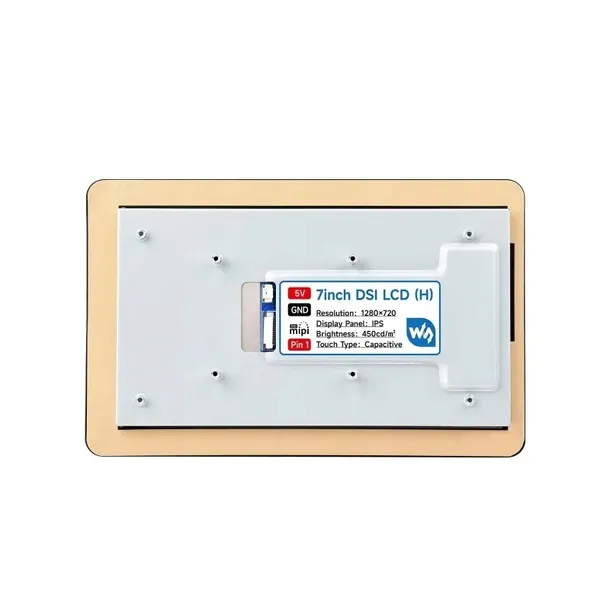

Interfejs wyświetlacza

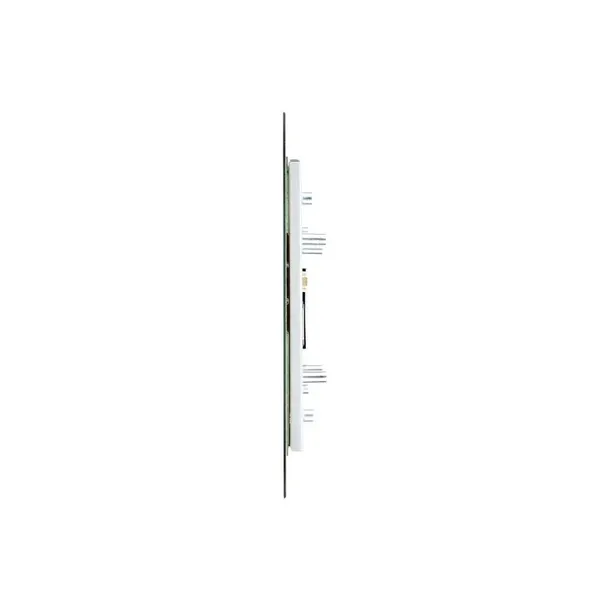

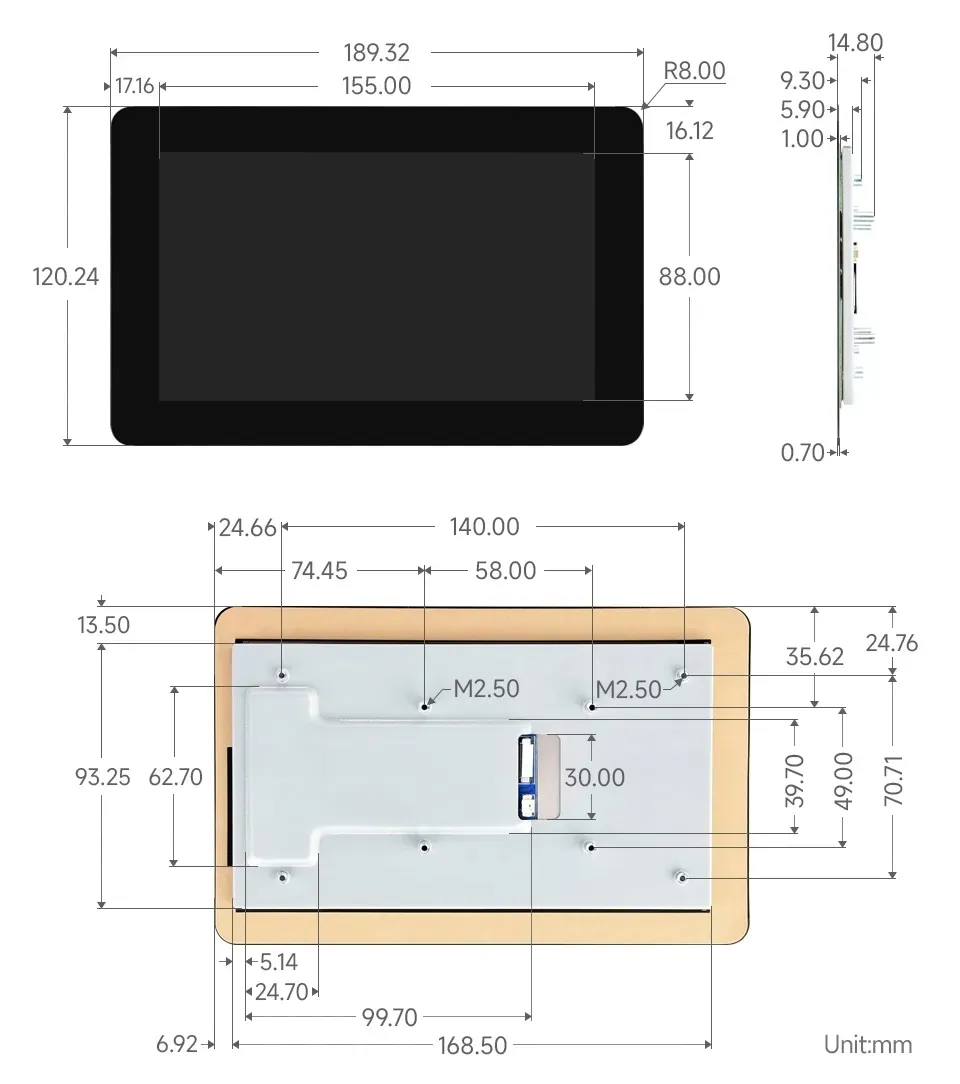

Jeszcze cieńszy i oszczędzający miejsce – całkowita grubość wyświetlacza wynosi zaledwie 9,3 mm.

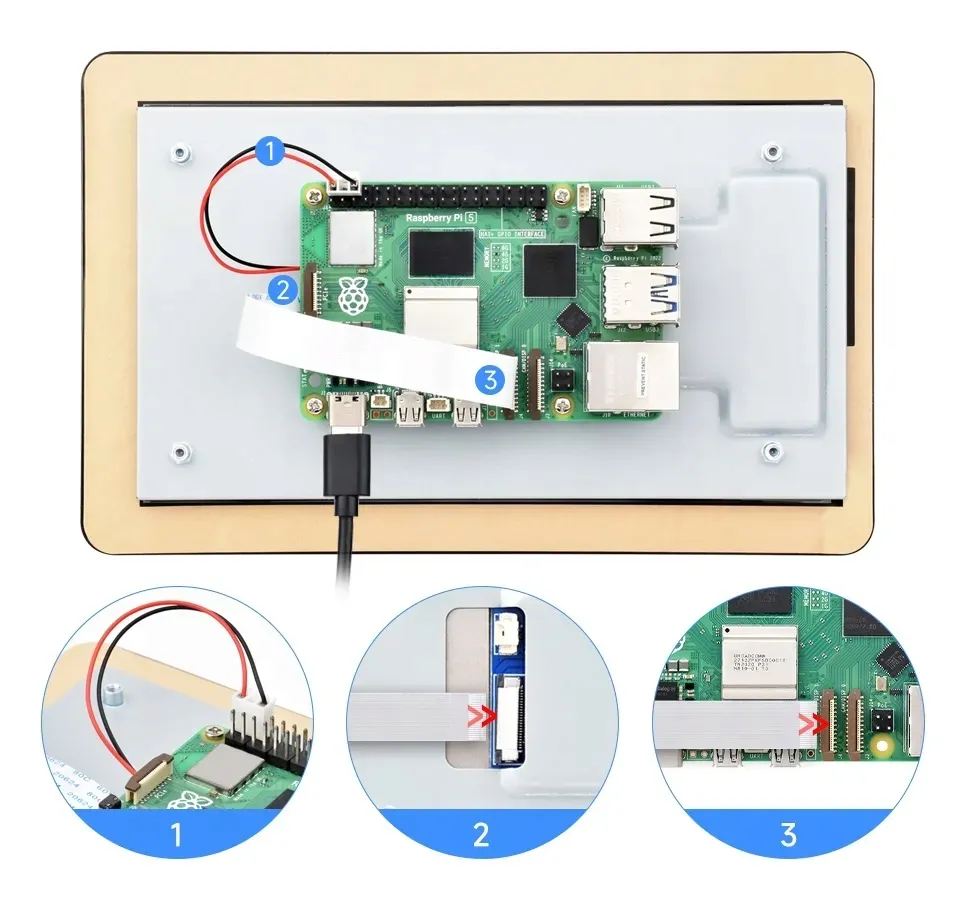

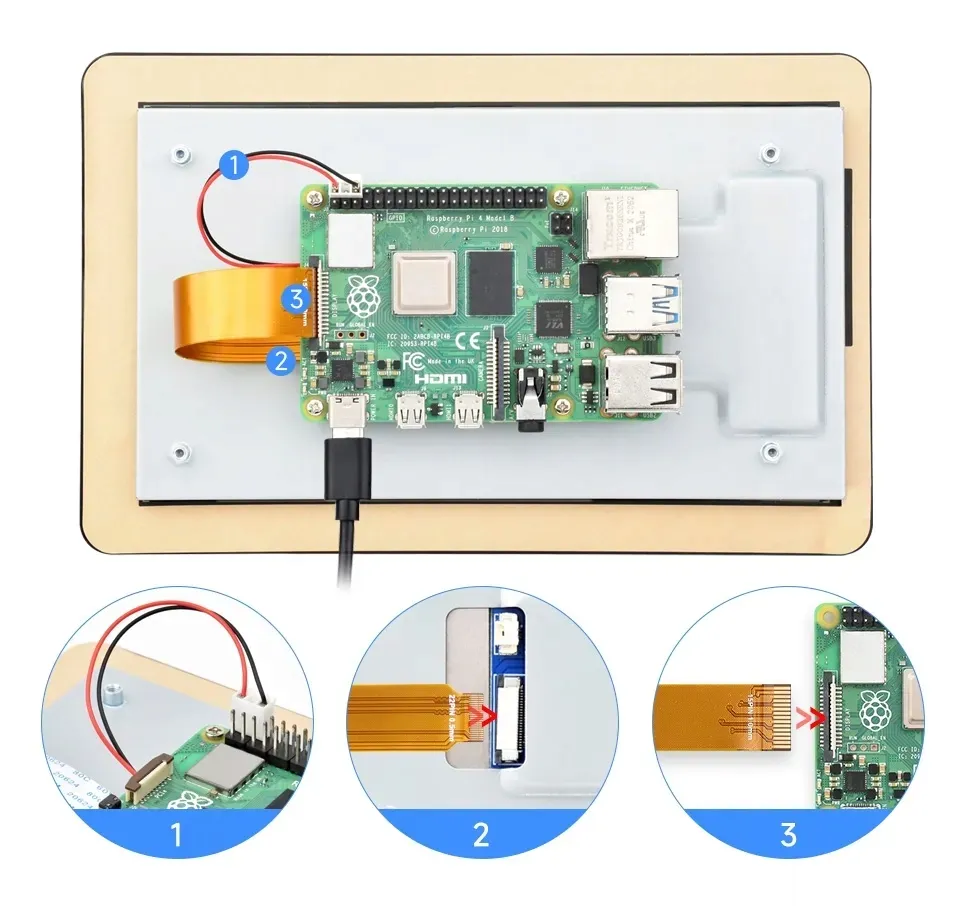

Przykład połączenia z Raspberry Pi 5 oraz Raspberry Pi 4

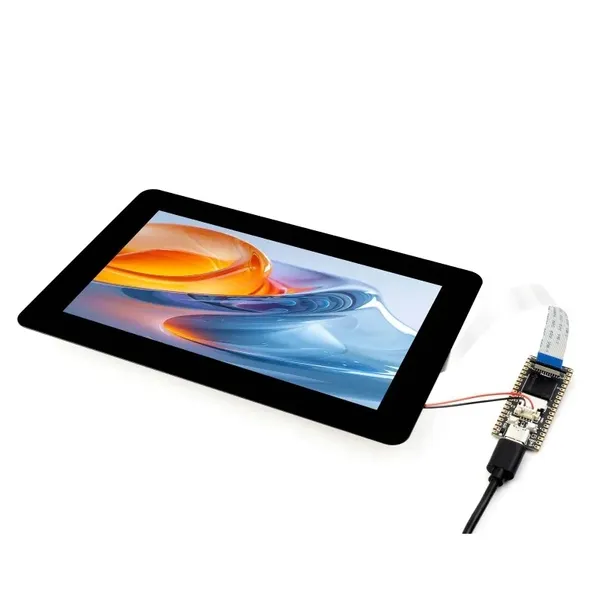

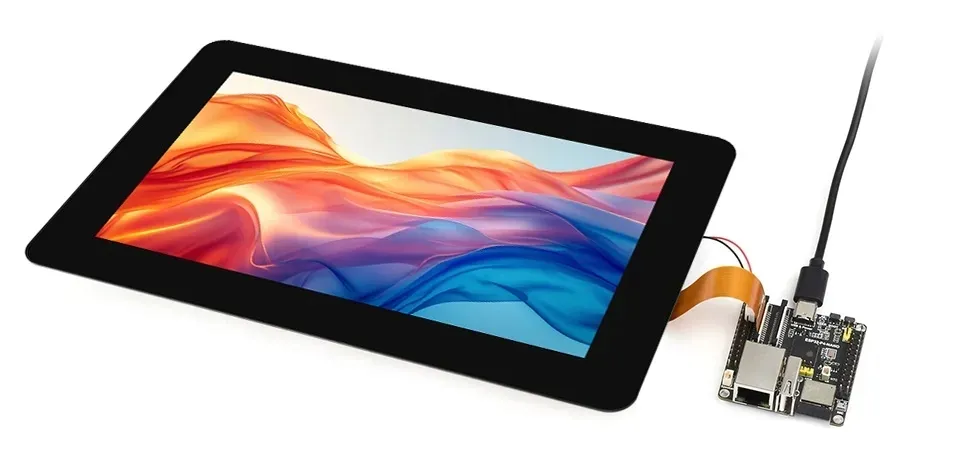

Działanie z ESP32-P4

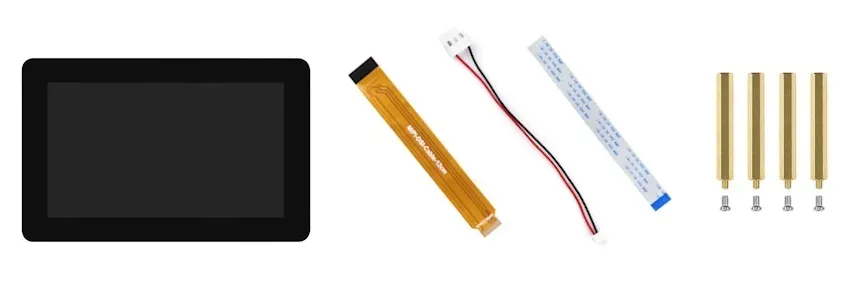

Zawartość zestawu

1. 7inch DSI LCD (H) x1
2. MIPI-DSI-Cable-12cm
3. MX 1.25 2PIN to 2.54 3PIN
4. FFC 22PIN cable ~200mm
5. Śruby
